上一章聊到时序数据是什么样，物联网行业中的时序数据的特点：存量数据大、新增数据多（采集频率高、设备量多）。详情请见：
时序数据库
Apache-IoTDB 源码解析之前言（一）
车联网
因为本人是在做车联网行业，所以对这个行业的信息了解更深入一些，能够拿到一些更具体的数字来说明这个行业的具体情况。在上一篇文中的数据是出于自己的理解，为了让大家容易明白而编造的数据，但实际情况要复杂的多。
1. 系统架构
1.1 系统简介

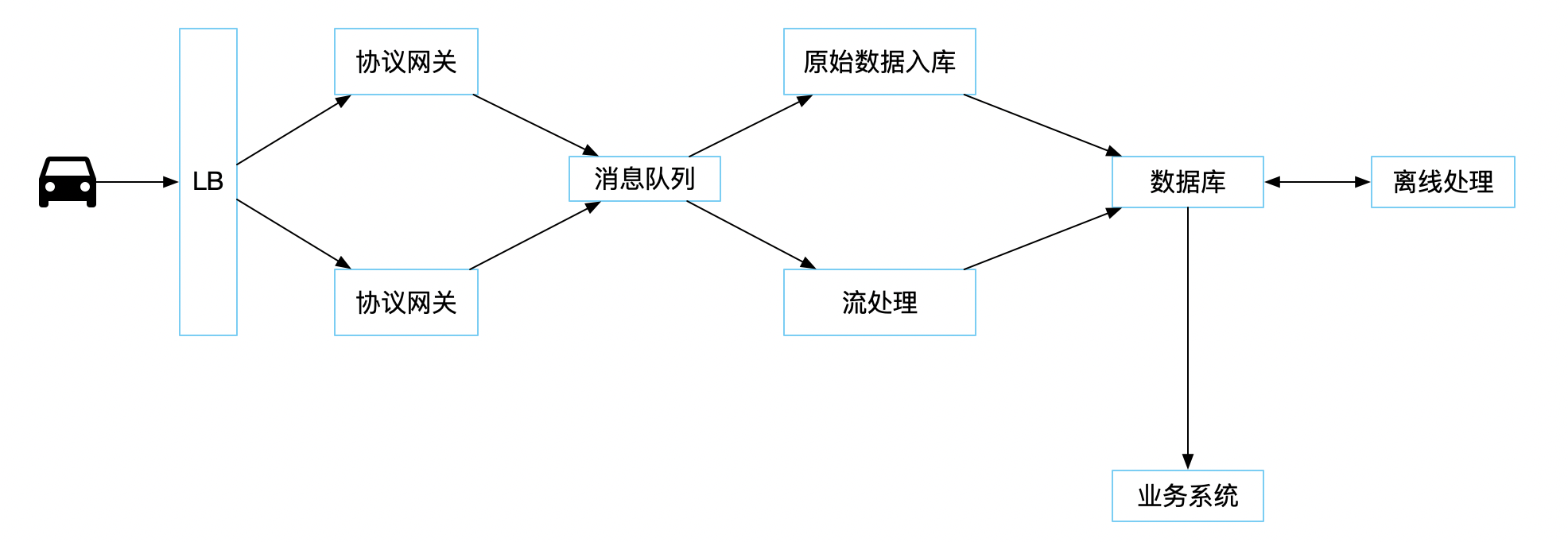

以上示意图可能非常简单，但我觉得足够表明一个整体架构。 当一台设备、一辆车连接到协议网关后，便开始了真正的收发数据。一般通信的方式都是基于
tcp，搞一段二进制协议，所以协议网关基本要做的工作就是完成对连接的管理、完成对数据的收发及编解码。
当数据完成编解码之后一般会发往消息队列当中，一般都是 Kafka 之中。用来解耦生产和消费两端，提供一层缓冲，无论消费服务是死是活还是速度慢，包治百病，甚至还能治未病。
数据发往消息队列的过程中，或之后花活儿就多起来了。但主要的我认为无非还是三种处理方式：
需要将原始数据保存入库，这里的原始数据包含二进制数据和解码后的二进制数据。
流处理或批处理数据，在数据落到硬盘之前将能够提前计算的数据全部预先计算出来，这样做的好处是将来查询的时候如果和预计算的模型匹配，那就能非常快的得到结果。
离线处理，这里的应用就太广泛了，一般来讲都是将耗时比较大的放置离线计算来做。但是这里要声明一点，离线计算依然是越快越好，不能因为他叫离线计算所以在设计或开发阶段就不关注时效。
1.2 数据质量
上一章提到了基本的数据质量，但实际工作中，往往质量会出现各种意想不到的数据，下面是工程中影响数据质量的几个比较大的问题：
数据丢失，不管是在采集，上报，数据流转环节，都可能会带来一定的数据丢失比例。
数据乱序，数据在打包、上报、流转等环节均可能出现乱序，尤其是在补传数据中。
数据重复，数据重复发送，尤其是在网络不好时。
数据本身不准确，这个最突出的地方就是在 GPS 数据中，经常出现飘点、噪点等等。
2. 数据库的挑战
2.1 数据项多
汽车里具有非常复杂的电路系统和传感器设备，我印象当中的粗略估算应该是有 120 项左右，并且这些数据项并不是车内数据的全部。随着自动驾驶的到来，汽车的传感器会越来越多，数据项就会更多。
如果按照传统的 Mysql 存储，那么由于行式存储，所以在取回数据时候就会非常影响效率，之后介绍到
IoTDB 的文件格式的时候再聊。
2.2 存量数据大
我们按照宝马汽车 2019 销售量估计，252 万辆，我们假定 4 年前就已经具备了联网模块那就是
1000 万辆汽车。按照每条数据 1K，每天采样上传 1 次，应该是 每天 9G 数据。但因为车不可能一直都点火开，所以要假设一个
30% 的在线率，那就是 3G 数据。
3 年大约就会存储 3TB 数据，可能你觉得 3T 数据对于时下最热的大数据来讲并不是一个非常庞大的数字，但如果整个数据里面不包含任何图片、音视频甚至都没有文字，全部是由整数、浮点数堆积起来的，那你可以试想一下这个数据库里面到底有多少数据，如果你一个不小心执行了
count(*) 你觉得会卡死不？
2.3 采集频率高
汽车不同于其他传感器的地方是，他是一个处在时刻运动当中的物体，如果需要做一些高阶的计算模型，比如说：碰撞检测、行驶轨迹纠偏等，那么相应的数据采集频率有可能要达到秒级。
当然我说完这句话，可能你感触并不是很深，但是结合前面说到的两点：120项数据、1000万辆车，将采集频率提高到
1 秒一采集，那么这个频率下，一天产生的数据大小就是 259T。这时候你找 DBA 说，哥们我们的需求要
1 天写入 259T 数据，我觉得反正我是没脸找人家，让产品去跟 DBA 聊吧。
2.4 大数据分析需求
现有时序数据库都无法支持大数据分析框架，都需要通过数据库的 Api 把数据从数据库往数据仓库导出后再存一份，数据量直接翻倍。
举个例子，我如果需要对 Mysql 中的数据进行 MapReduce 计算，那么只能是将数据通过 JDBC
接口导出到 Hbase 或 Hdfs 上，然后执行计算，可能你觉得这很正常，但按照上面提到的数据量，数据复制之后你公司里可能就需要每天支撑
500T 数据。
2.5 不同数据库遇到的问题
我们公司也采用了多种尝试，从开始的 MySql 到 MongoDB 再到 Hbase 等等，它们总存在这一点或多点的让你觉得就是不满足的地方，如下图：
IoTDB
到此为止，整体需求基本明确，作为一款物联网的时序数据库需要处理的问题:
高速写入
高效压缩
多维度查询，降采样、时序分割查询等
查询低延迟高效
提高数据质量，乱序、空值等
对接现有大数据生态
IoTDB 功能特点
IoTDB 完成了上述问题中的几乎所有功能，而且可以灵活对接多生态，高性能优势等。那么 IoTDB
是如何完成这些优势项，如何做到？
IoTDB 架构描述

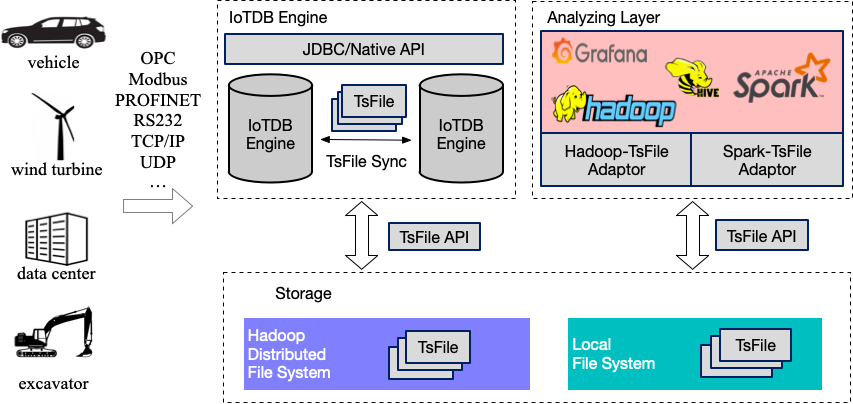

对照上面的图，大致了解一下 IoTDB 的结构，逻辑上被分为 3 个大部分，其中：
Engine 是完整的数据库进程，负责 sql 语句的解析，数据写入、查询、元数据管理等功能。
Storage 是底层存储结构，类似于Mysql 的 idb 文件
Analyzing Layer 是各种连接器，暂不涉及细节。
Engine 和 Storage 中主要包含：
IoTDB Engine，也就是代码中的 Server 模块.
Native API，他是高效写入的基石，代码中的 Session 模块
JDBC，传统的 JDBC 连接调用方式，代码中的 JDBC 模块
TsFile，这是整个数据库的一个特色所在，传统的数据库如果使用 Spark 做离线分析，或者 ETL
都需要通过数据库进程对外读取，而 IoTDB 可以直接迁移文件，省去了来回转换类型的开销。TsFile
提供了两种读写模式，一种基于 HDFS，一种基于本地文件。
聊到这里，我们基本介绍了行业内的特点，作为数据库需要解决的痛点，以及 IoTDB 在完成功能的同时所具有的自身的优势。同时还简单介绍了
IoTDB 的基础架构，朴实无华且枯燥。那么 TsFile 究竟是什么样的结构才能完成以上所介绍的高速写入、高压缩比、高速查询呢？Native
API 又是什么？欢迎继续关注。。。
|
