1.EA 简介
Enterprise Architect 是 Sparx Systems 公司推出的 UML 建模工具。支持模型驱动的软件开发全生命周期。
可用于从战略的制定，需求管理到分析，设计，构建，调试，模拟，测试，变更管理和维护。
2.如何在 EA 中创建项目
1. 首先启动 EA, 可以通过单击选项“ Create New ” 来创建本地项目。
2. 打开一个 “ 新建项目 ” 对话框，可以输入文件名和选择保存文件的位置。

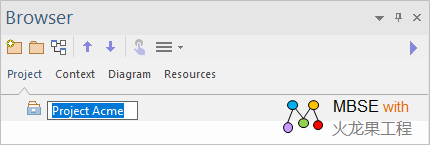

3. 在 浏览器窗口中 （按 F2 ），可以重命名 “ 模型 ” 节点修改项目名称。
3.EA 建模的基本用法示例
下面以聊天室的需求模型示例，介绍 EA 建模的基本用法。
3.1 新建视图

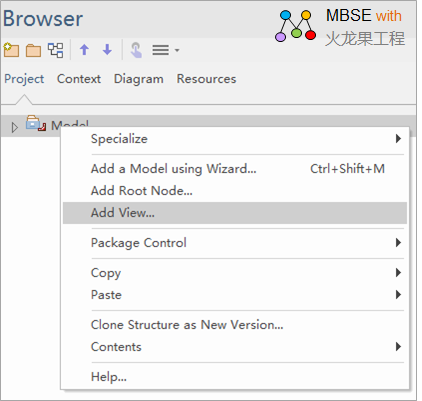

1. 首先打开 EA, 在浏览器窗口中，鼠标右键单击新创建的模型项目，选择“ Add View ”

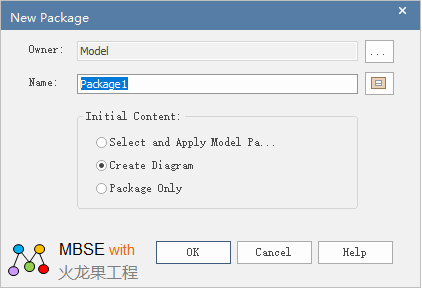

2. 新建包，重命名包的 name ，这里命名为需求视图，选择创建图。

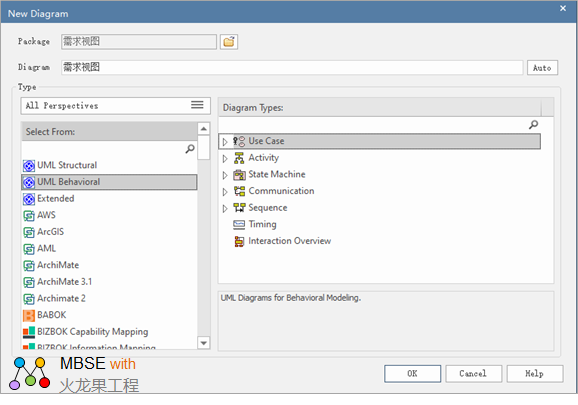

3. 在弹出的新图对话框中，选择相应的 UseCase ，选择 ok 即可创建。
3.2 建立模型图
创建好视图后，双击打开，建立模型图：
3.2.1 使用工具箱页面绘制图表

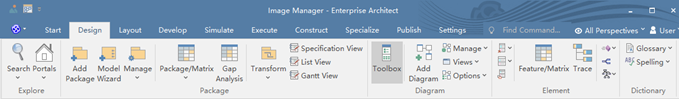

1. 打开工具箱， EA 菜单 ->Design->Toolbox
3.2.2 在图上创建元素
将工具箱中的元素拖到模型中，如下是工具箱中用例的元素：

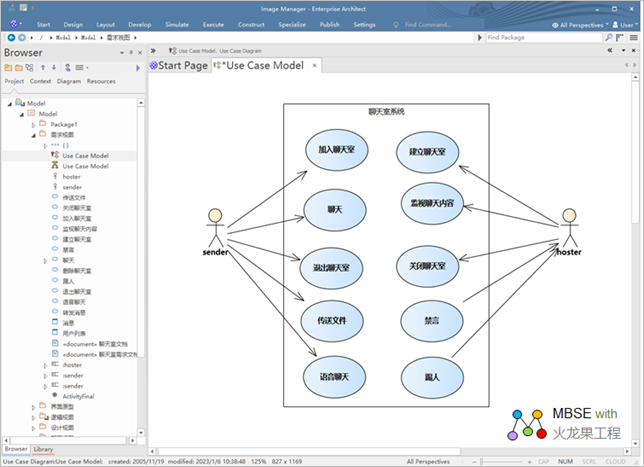

以下是以聊天室中的用例图为示例，建立的需求模型。
注：从 “ 工具箱 ” 添加元素时，它们会同时添加到 “ 浏览器 ” 窗口中，并将显示在与图相同的包中。

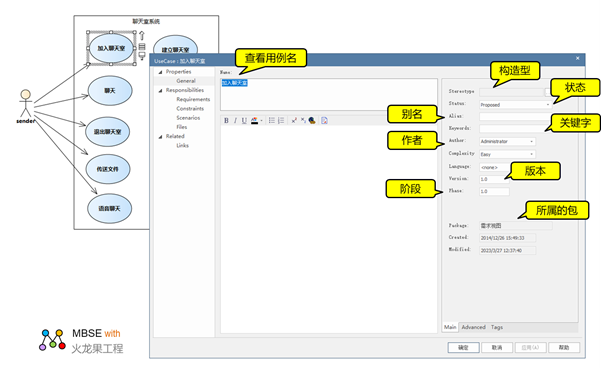

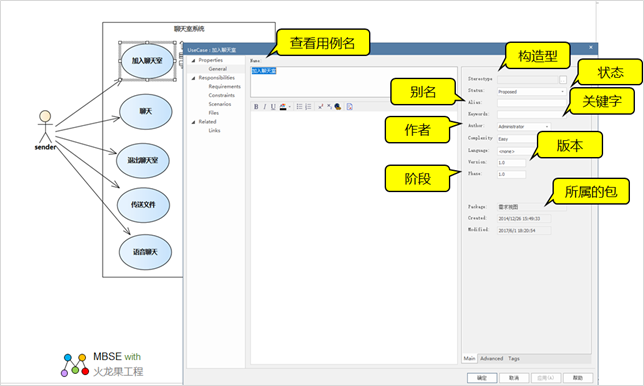

3.2.3 设置元素属性
创建好元素后，可以双击打开一个元素，查看和设置元素的各个属性，包括：
• 构造型
• 状态
• 别名
• 关键字
• 作者
• 难易度
• 版本
• 阶段
还可以查看元素所属的包，元素创建时间和修改的时间。
3.2.4 添加元素之间的关系
从工具箱中选中用例关系，指定两个元素之间的关系，工具箱中用例的关系如下：
3.2.5 编辑元素之间关系的属性
可以查看元素之间的关系， 设置所指的方向和类型以及构造型。

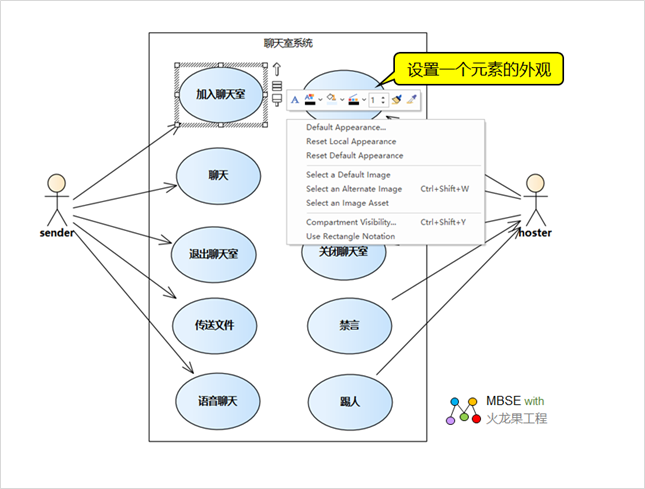

3.2.6 设置元素的外观
单击一个元素，选择 ，可以设置元素的外观，包括：
• 背景色
• 字体
• 边框的粗细
• 边框颜色

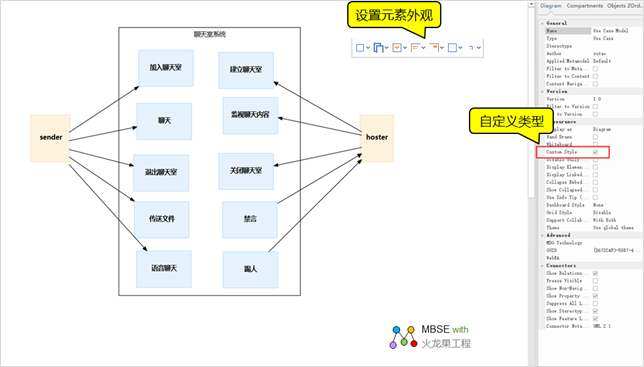

在元素属性中，选择 Custom Style ，还可以以自定义图的方式显示

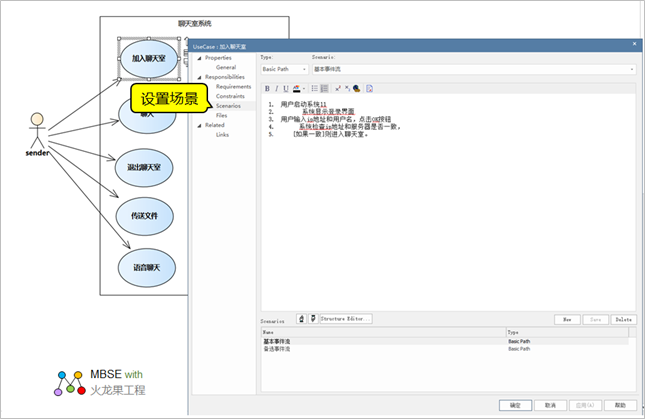

可以定义一个用例的场景，右键单击一个元素，选择场景，填写事件流信息。
3.3 使用多种视图浏览模型
EA 支持使用项目浏览视图（ Project View ）、规格管理器（ Specification Manager ） 来浏览元素，并维持项目浏览窗口中的层次结构，还支持使用 仪表板图和柱状图，查看需求。

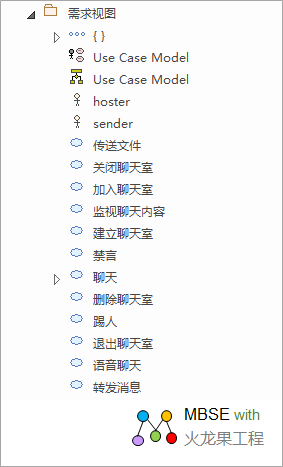

3.3.1 使用项目浏览视图查看元素
项目浏览视图 查看需求元素，在屏幕的左下角打开并显示层次结构。
3.3.2 使用规格视图创建和查看模型元素
以简单的文本格式显示元素类型，并帮助建模者创建、编辑和管理这些元素。
查看的步骤有：
1. 在图上空白处右键单击，选择切换视图 -> 切换到规格视图

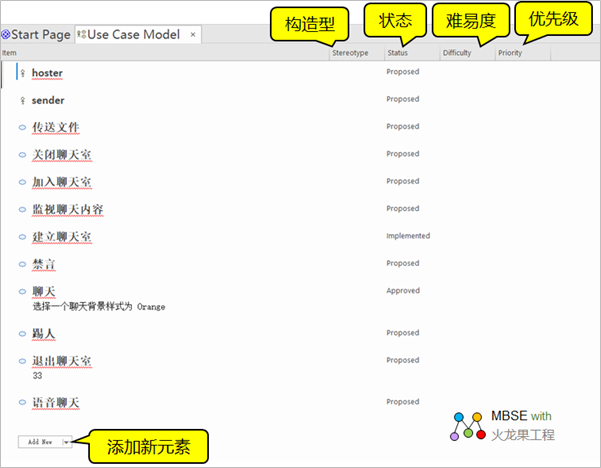

2. 打开规格视图，可以添加新元素，还可以进行编辑的有：
• 构造型（ Stereotype ）
• 状态（ Status ）
• 难易度（ Difficulty ）
• 优先级（ Priority ）
3.3.3 使用仪表板图查看需求

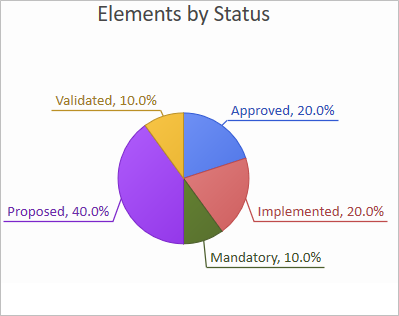

在 EA 中，显示属性的仪表板图表，可以对需求进行管理。此图是 EA 中创建仪表板图的示例；它说明了图表中需求优先级的比率。
例如下图：
仪表板视图创建方式请参照文章： http://www.uml.org.cn/modeler/202008111.asp

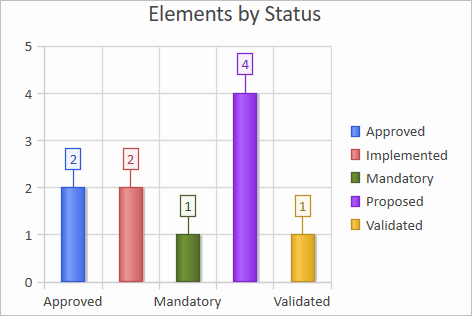

3.3.4 柱状图查看需求
这个图显示了一个柱状图元素，描述了所选包中所有需求的元素状态。
3.4 在模型中的协作与共享
EA 是一个功能强大的建模工具，提供了一系列协作工具，帮助团队在模型中进行团队协作。
以下是 EA 协作面板，包括的功能：
下面是 EA 提供的协同工作的功能列表：
| 序号 |
功能 |
说明 |
| 1. |
Discussions |
讨论，可以管理元素和图表的当前讨论。 |
| 2. |
Review |
评审，设置和管理元素或图表的评审记录。 |
| 3. |
Team Library |
团队库，也叫团队文档，团队成员可以设置项目的主题和类别，并通过文档形式显示。 |
| 4. |
Mail |
模型邮件， 1 个模型项目中的用户可以互相发送邮件。 |
| 5. |
Journal |
日志，可记录各种想法、评论、注释、建议、事件、待办事项。 |
| 6. |
Calendar |
项目日历，可以制定计划，也可以记录事件。 |
如何在 EA 中进行协作，请参考文章： “在模型中”协同工作
