优雅的仪表盘视图

作者:刘利(火龙果软件工程)
735 次浏览     评价:
 2020-8-10


在EA中为什么需要仪表盘

在EA中可以建立需求模型、设计模型、code模型、测试模型,实现基于模型的管理,包括:

  • 需求管理
  • 质量管理
  • 项目管理
  • 这些管理需要对相应的模型元素进行统计,并以图表的形式展示。例如:可以对需求的用例优先级 或者状态统计。这些统计一般会以图表的形式展示。EA提供对模型的统计和图表展示功能,这个功能就是仪表盘。


    仪表盘有什么

    使用EA,您可以创建许多不同的图表,包括:

    • 饼图-二维、三维(Pie - 2D 和 3D)
    • 炸圈图-二维、三维(Doughnut - 2D 和 3D)
    • 圆环图 (Torus)
    • 线图-时间序列(Line Graph)(Time Series)
    • 表格-模型视图 (Table -Model Views)
    • 水平条-二维、三维(Horizontal bar - 2D 和3D)
    • 垂直列-二维、三维(Vertical column - 2D 和3D)
    • 热图(Heat Maps)

    我们什么时候需要用这些图表呢?

    下面,我以聊天室为例,介绍一下如何用这些图表进行需求统计和分析。

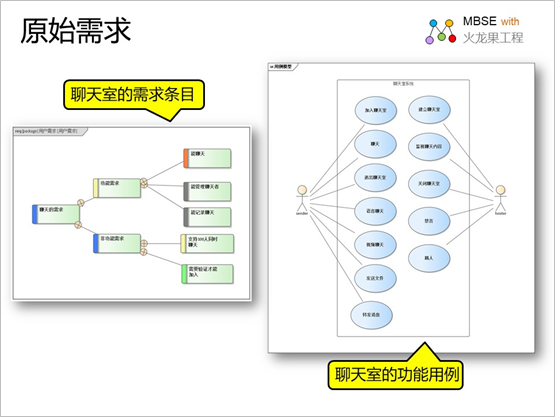

    首先,我们在EA中建立了需求模型(用户需求和功能用例),如下图:




    用户首先对这些需求进行属性定义,例如:优先级的高低、实现的复杂程度。然后就可以在需要的时候利用EA的图表功能进行统计分析:

  • 当研发进行了一段时间后,需要直观的了解一下目前研发进展,
  • 在测试时想要统计测试用例通过情况,
  • 领导想要查看某个人的任务完成情况时 。
  • 下面就是使用EA的各种图标进行修去分析的示例。

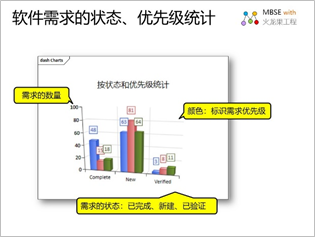

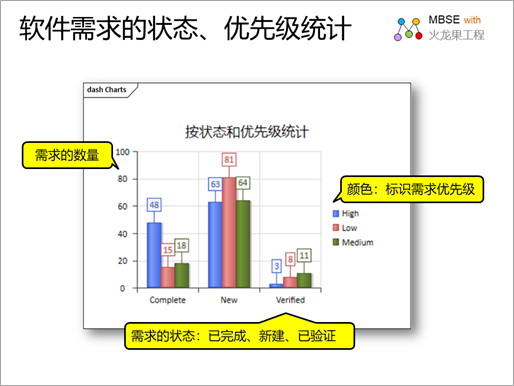

    如下是使用柱状图进行需求的统计分析的示例:

    说明:

  • 横轴:需求的状态 :
  • √ New:新增加
  • √ Complete:已完成
  • √ Verified:已经验证通过
  • 纵轴:需求的数量;
  • 颜色:需求的优先级:高中低。
  •

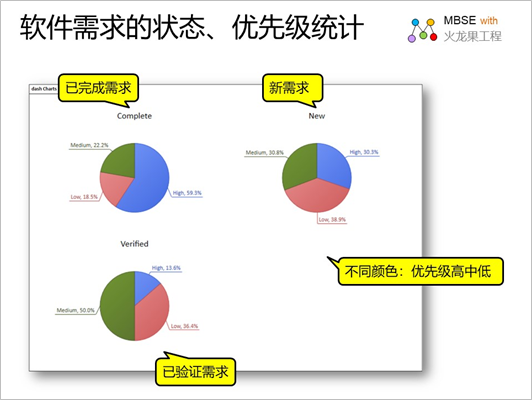

    还可以用饼图来表示,如下图:

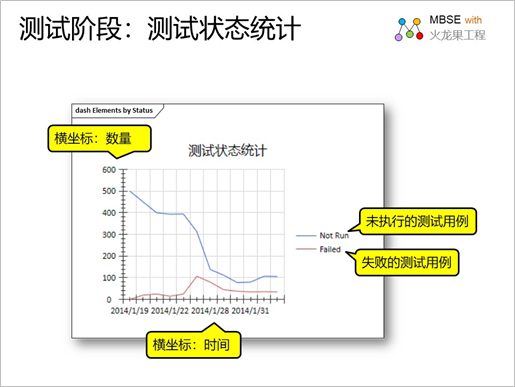

    在项目研发过程中,随着研发进程,需求会有一定的变化,也会出现一系列的变更。想要记录这些变化,就需要用到折线图。如下图展示的是随着时间的变化,不同状态用例的数量:

  • √ 未执行的测试用例数。
  • √ 执行失败的用例数。
  •

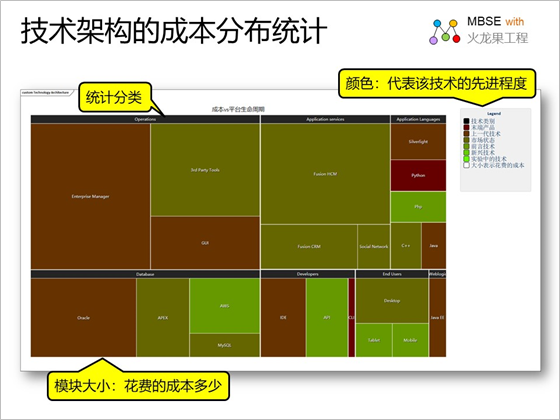

    EA中还有Heat Maps(热图),这类图适合统计数据分布情况,在数据可视化领域是一种常用图示。如下图直观展示了一个技术架构在基础层、数据层、应用层等各个模块中需要用到的技术、花费的成本。


    如果觉得图表看不到具体数据,还可以使用Model Views,统计用户需求条目如下图所示:

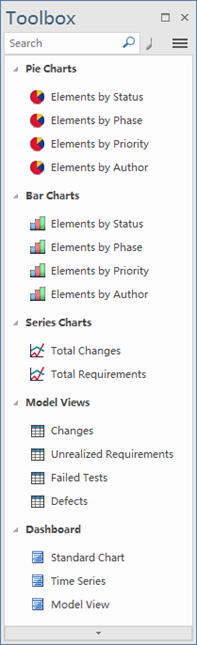

    EA中仪表盘建模工具栏中提供了一系列已经预制好的图表样式,例如元素状态统计饼图、优先级统计柱状图。用户还可以根据自己的需要定制统计条件和展示样式。

    如下是配置好的统计图表,说明如下:

     关系列表  说明

    Pie Charts:饼图
  • Element by Status:元素的状态饼图
  • Element by Phase:元素的阶段饼图
  • Element by Priority:元素的优先级饼图
  • Element by Author:元素的创建者饼图

  • Bar Charts:柱状图
  • Element by Status:元素的状态柱状图
  • Element by Phase:元素的阶段柱状图
  • Element by Priority:元素的优先级柱状图
  • Element by Author:元素的创建者柱状图

  • Series Charts:系列图
  • Total Changes:全部变更折线图
  • Total Requirements:全部需求折线图

  • Model Views:模型视图
  • Changes:变更列表
  • Unrealized Requirements:未实现的需求列表
  • Filed Tests:失败的测试列表
  • Defects:缺陷列表

  • Dashboard:仪表板
  • Standard Chart:自定义标准图表
  • Time Series:自定义时间系列图表
  • Model View:自定义模型视图表格
  •

    如何建模仪表盘

    创建图表

    在EA中有两种创建图表方式:

    1. 直接创建仪表版图,利用工具栏工具直接创建

    2. 根据模板创建

    下面逐一介绍如何创建:

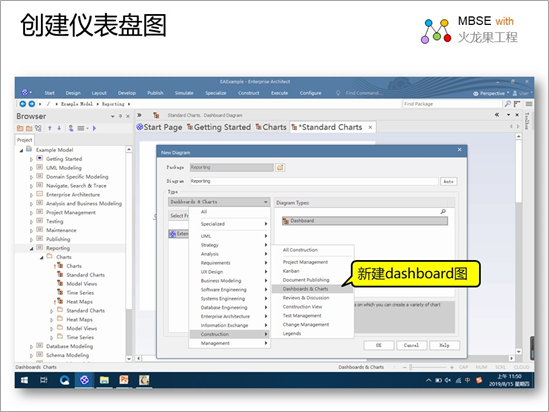

    第一种方式:直接创建仪表版图,利用工具栏工具直接创建,如下图所示:



    第二种方式:使用“模型向导”创建,如下图所示:



    在模型向导 列表选择对应的菜单:Dashboard,然后选择创建,则把该模型向导的内容创建到模型tree上。


    图表配置

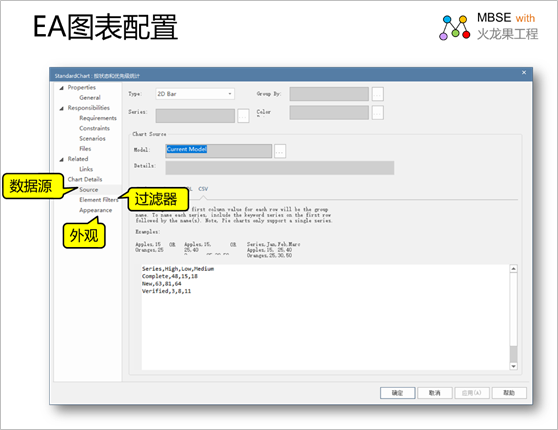

    可以对图表模型进行配置,配置相应的模型数据源、过滤条件、外观。如下图所示:


    在图表元素下的Chart Details属性是图表的定制属性。


  • Source(数据源):配置统计图表的数据源,可以是当前模型数据也可以是外部模型,可以是一个模型的Model、一个Package,可以根据sql按照条件查找数据,还可以用csv数据。
  • Element Filters(过滤器):根据自己的需求设置过滤筛选条件。
  • Appearance(外观):定制图表的外观:颜色、2D/3D、标注位置等内容。

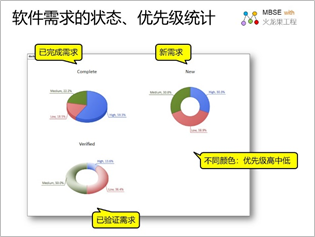

  • 在EA中图表的样式也是丰富多彩、多种多样的,如上边需求统计图还可以显示为:




    最后,为大家介绍一下EA15.2版新特性:更加优雅的仪表板视图排版。

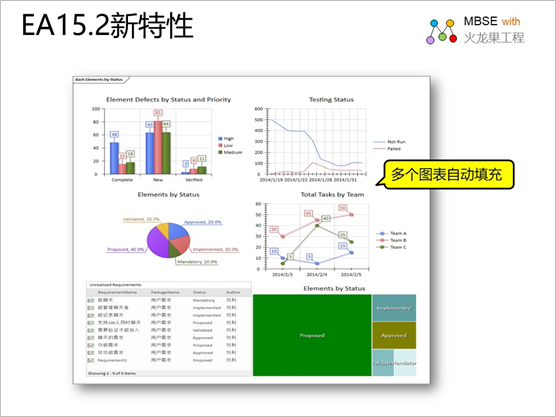

    EA15.2新特性:图表元素的自动排序和布局

    新版本可以创建更加优雅、完善的统计报告,可以跟踪 kpi、度量指标和其他与业务相关的关键数据,可以更加灵活的设计自己喜好的样式和布局。

  • 从一个图表元素到多个图表元素,元素都会自动布局以填充整个可视区域。
  • EA中有多种布局可供选择-自由选择图表类型的布局。
  • 对于显示大量元素的可滚动视图,可以使用连续样式。
  • 可以手动拖放图表位置,并将其与周围形成的所有其他图表自动对齐到位。

  • 如果您希望了解更多信息:

    下载 pdf版: 《优雅的仪表盘视图》

    本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
