前言

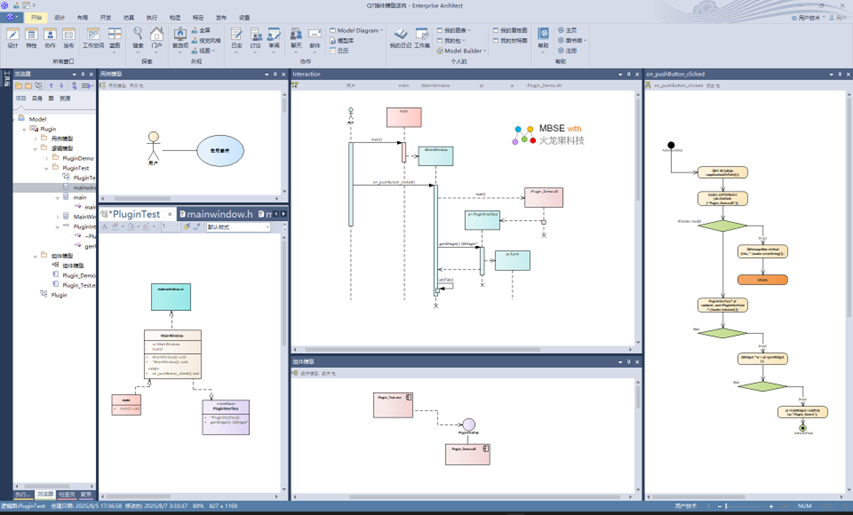

当前，很多软件经过多年积累，代码越来越复杂，造成持续开发和维护的困难，所以对已有软件代码完整而清晰描述愈发显得重要。 UML 建模语言可以对软件进行非常精准的描述，这就可以把已有的代码逆向为模型，然后再此基础上在进行正向设计、开发和维护。下面找了一个 QT 插件开发的示例，演示一下如何对已有的代码进行逆向。建模工具采用的是主流 UML/SysML/UAF 建模工具EA ，为了提高建模的效率，采用 EA 插件 代码正逆向工具CodeEngineer （火龙果科技开发） 进行了代码到模型的自动逆向。下面是 建模工具EA 和 代码正逆向工具CodeEngineer 逆向结果的截图。

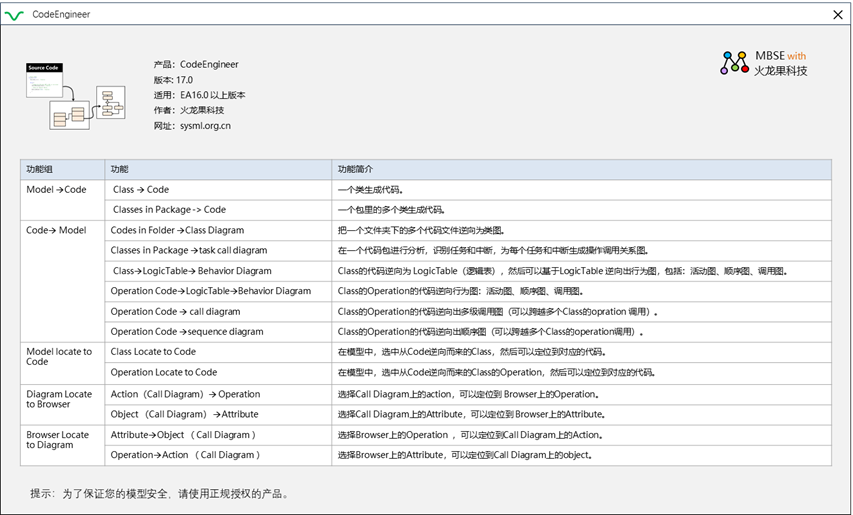

如下是 代码正逆向工具CodeEngineer 功能目录：
下面首先了解一下 QT Plugin 示例项目。
示例项目简介： QT Plugin
如下是 QT Plugin 项目的构成，分为 2 部分：
• Plugin_Demo ：这是 QT 插件，提供可以装载到主程序的窗体。

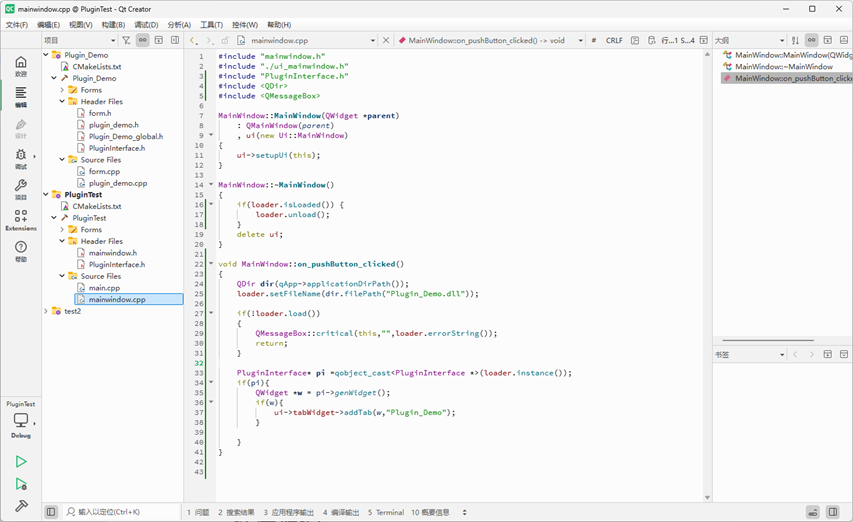

• Plugin_Test ： QT 应用主程序，加载 Plugin_Demo ，创建该插件的窗体，然后加载到主窗体的 tabWidget 。 QT Creator 中的项目截图如下：
Plugin_Demo 的窗体如下：

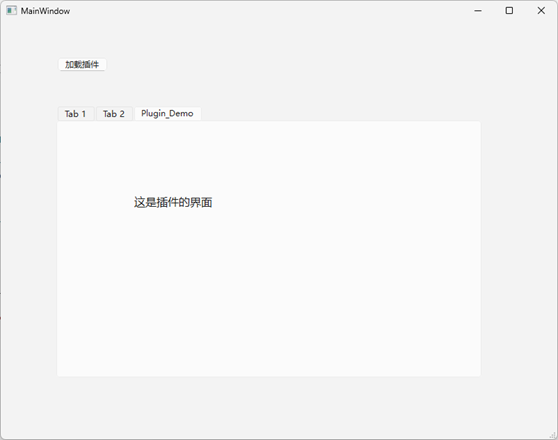

Plugin_Test 的主界面加载 Plugin_Demo 的窗体后效果如下：

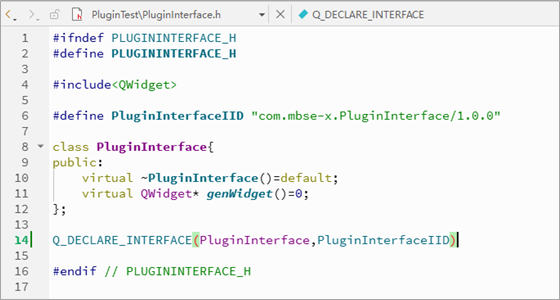

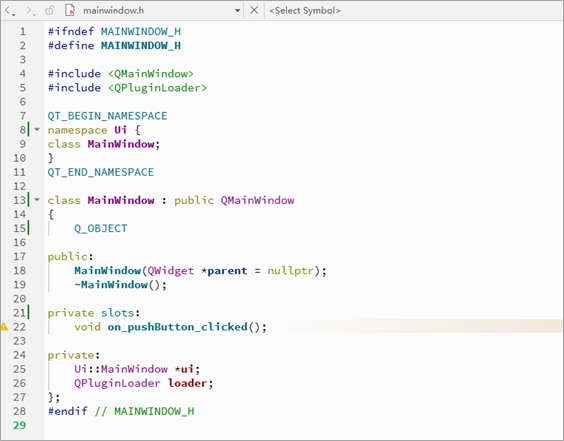

QT 插件示例项目源码如下。

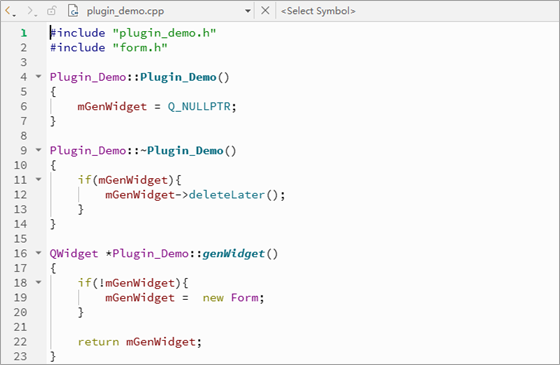

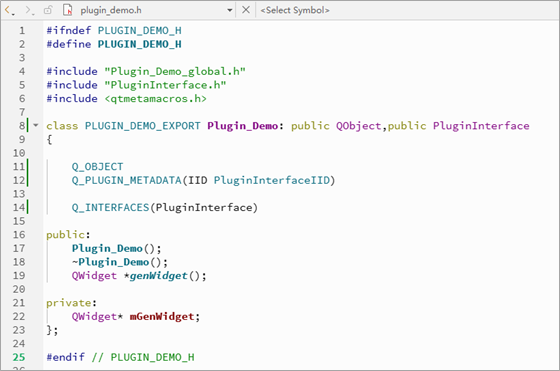

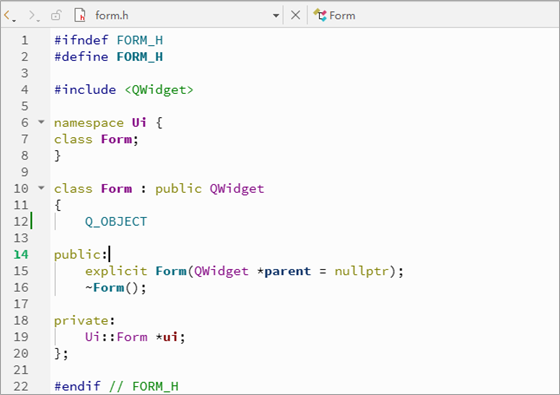

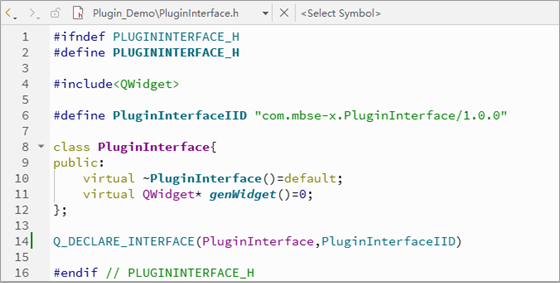

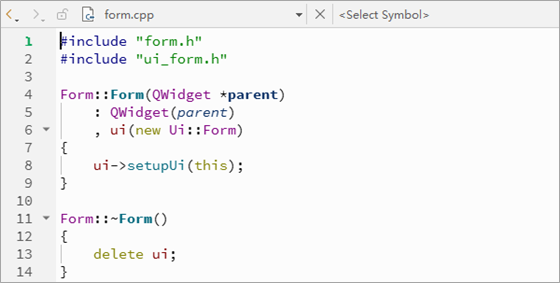

PluginDemo 程序源码

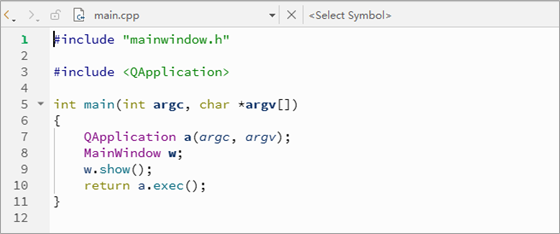

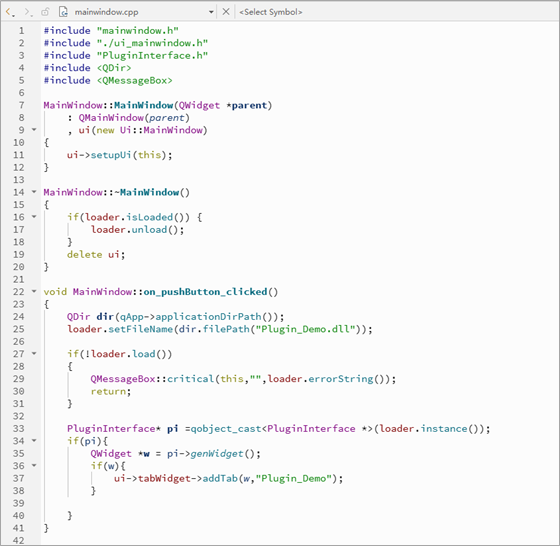

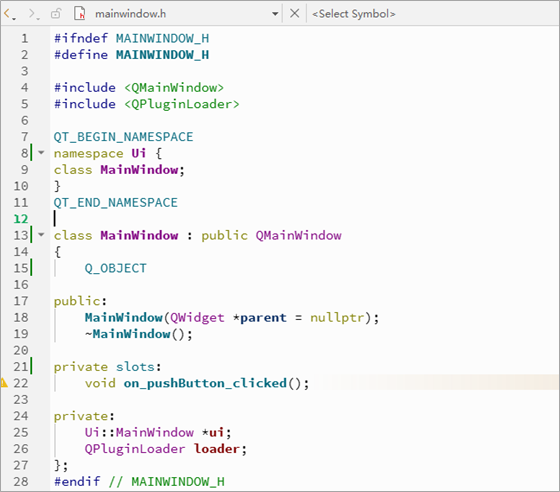

PluginTest 程序源码
逆向的模型： QT Plugin 示例项目

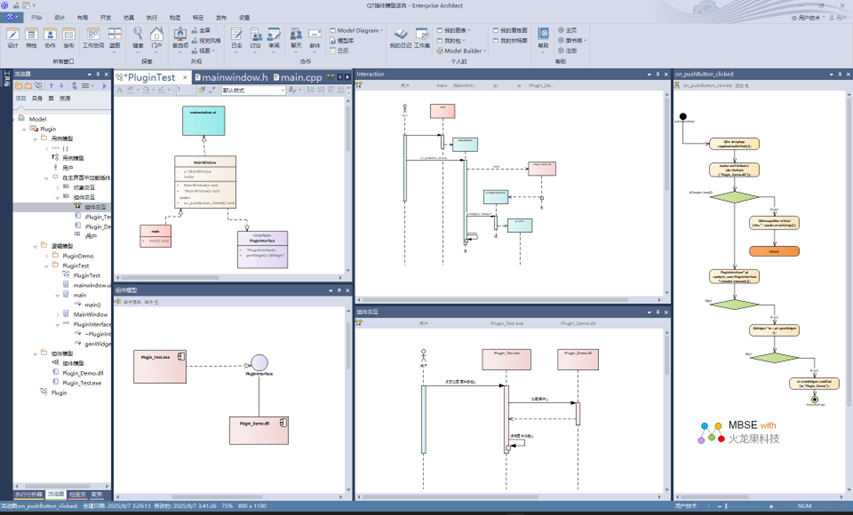

代码逆向模型的并不只是把代码逆向为设计模型，而是应该从完整理解软件的角度进行梳理。这就需要参考正向工程的主线：需求、设计、实现，按照正向工程的主线进行梳理。如下是逆向的软件模型主要的图示：
下面分别介绍逆向的结果。

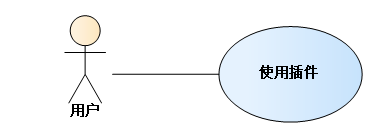

用例模型 采用用例图描述软件的功能需求，如下是插件示范项目的用例图。
《用例：使用插件》简介：用户在主应用界面点击《按钮：加载插件》，主应用界面加载插件界面。
逻辑模型
把已有的代码的结构逆向为 UML 类图。对于 QT 程序中的一些特殊定义建模工具 EA 无法处理，为此我在 建模工具EA 的插件 CodeEngineer （火龙果科技研发） 定制开发了 QT 代码的逆向功能。逆向出来的类图如下 :

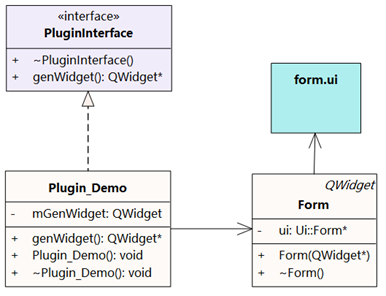

Plugin_Demo 的类图如下：

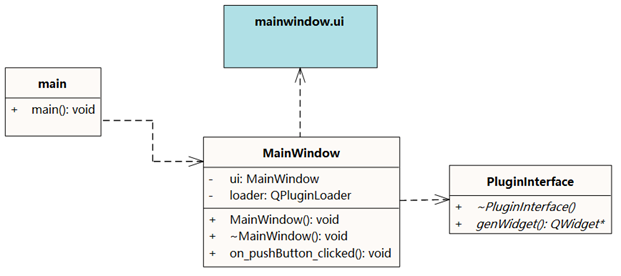

说明： Plugin_Demo 类实现 PluginInterface ， Plugin_Demo 类负责创建 Form 类的实例。 Plugin_Test 的类图如下：
说明： main 调用 MainWindow 创建主界面， MainWindow 通过插件接口 PluginInterface 创建插件 Plugin_Demo 的 Form 实例，然后显示在主界面。
对象的交互

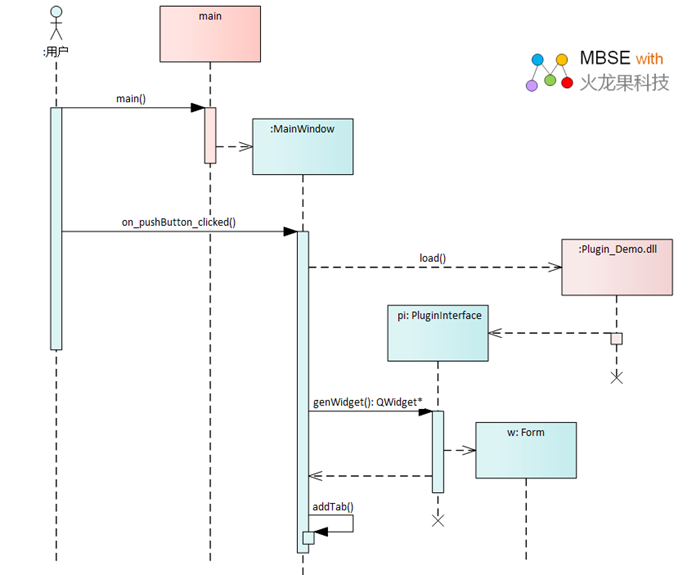

主程序 Plugin_Test 的对象交互过程逆向为顺序图，如下所示：
说明：用户启动主应用， main 创建 Main Window 的实例，用户点击《按钮：加载插件》，触发 on_pushButton_clicked 的调用， mainWindow 加载插件文件 Plugin_Demo.dll, 然后调用《 pi ： PluginInterface 》的 getWidget( ) 创建《 w ： Form 》，最后调用 addTab （）加载插件界面。

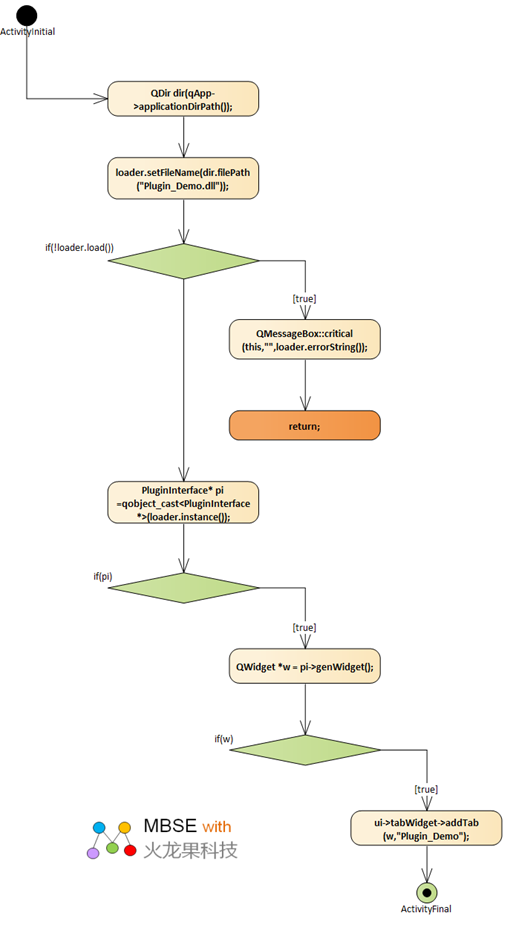

为了提高逆向效率，采用 代码正逆向工具CodeEngineer 把函数 MainWindow::on_pushButton_clicked() 自动逆向为如下的活动图：
组件模型

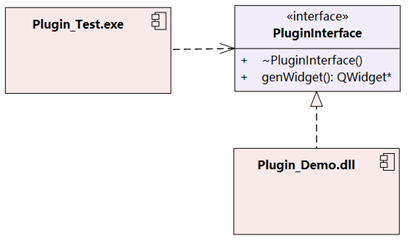

采用组件模型描述了主程序 Plugin_Test.exe 和 Plugin_Test.dll 的集成关系，组件图如下：
组件交互

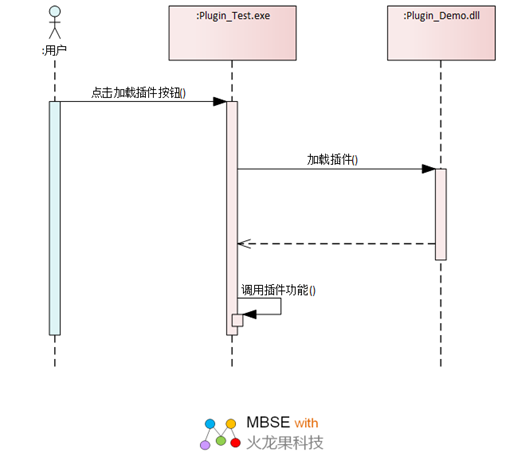

同时采用了顺序图描述了组件之间的交互。
如果希望了解 QT_Plugin_Demo 模型详细信息，请浏览 《 模型库：QT_Plugin_Demo 》
