一种可灰度的接口迁移方案

作者: 腿儿(曾臻)
  419  次浏览      15 次
 2022-9-1

编辑推荐:
本文提供一种可灰度、回滚的设计思路,实现稳定的架构升级 ,希望对你的学习有帮助。
本文来自于大淘宝技术团队,由火龙果软件Alice编辑、推荐。

在快速迭代的互联网背景下,系统为了实现快速上线,常常会选择最快的开发模式,例如我们常见的mvp版本迭代。大部分的业务系统对于未来业务的发展是不确定的,因此随着时间的推移,往往会遇到各种各样的瓶颈,例如系统性能、无法适配业务逻辑等问题,这时可能就涉及到系统架构的升级。系统升级往往包含最基础的两个部分:接口迁移重构和数据迁移重构,在系统架构升级的过程中,最重要的是需要保证系统稳定性,即用户不感知。因此文本的目的是提供一种可灰度、回滚的设计思路,实现稳定的架构升级。

场景

在我们系统迭代过程中,往往涉及到重构、数据源切换、接口迁移等场景,为了保障系统平稳上线,因此在接口迁移过程中应该保证可回滚、可灰度。接口迁移可能也涉及到数据迁移,两者的先后顺序应该不影响到系统的稳定性。总结一下,接口迁移的目标:

1.可灰度,即使用新老接口是能够控制的。

2.可回滚,如使用新接口异常,能够快速回滚到老接口。

3.不入侵业务逻辑,不改动原来的业务逻辑代码,等迁移完毕后再整体下线,防止直接侵入修改造成不可逆的影响。

4.老接口在系统平稳运行后收口,即对老的数据源访问、老的接口能够平稳下线

迁移方案

本文主要为 接口迁移和数据迁移 提供了一种思路,在第3节里会有实践的核心代码实现。(代码只是提供思路,并不是能够直接运行的代码)

总体迁移方案

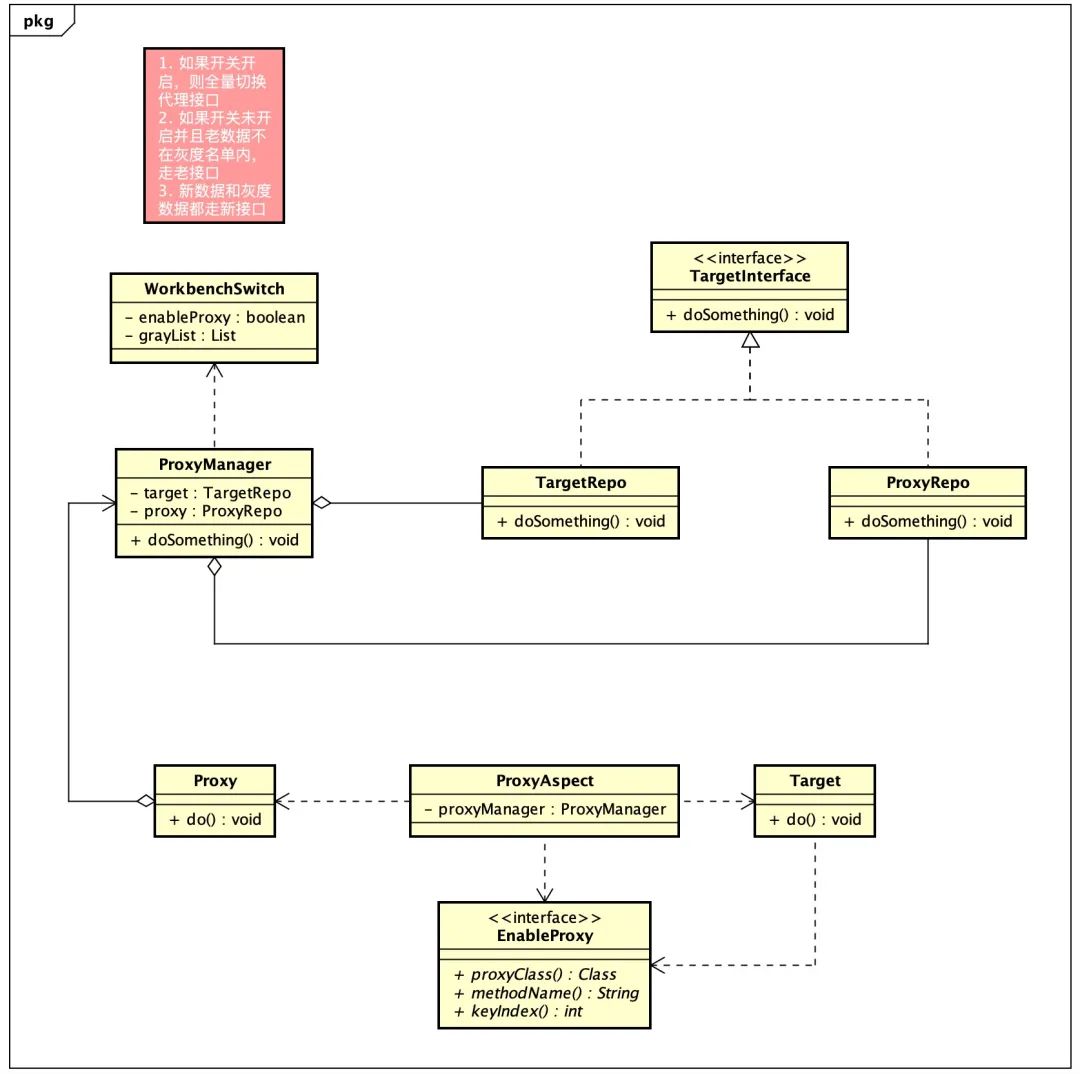

下图表示了接口迁移的思路,参考了cglib的jdk的代理方式。假设你有一个待迁移接口类(目标类),那么你需要重新写一个代理类作为迁移后的接口。目标类和代理类的选择通过开关去控制,开关涉及到两个层面:

1.总开关:用于控制是否全量切换新接口,当接口迁移稳定上线 且 数据迁移完毕(如有)

2.灰度开关:可以设置一个灰度开关列表,用于控制你的那些接口/数据需要走代理接口

针对不同的接口逻辑,代理接口实现逻辑会有差异,具体场景如下文所述。

单条数据查询

针对单条数据,可以通过数据源来判断来源。基于可灰度和回滚的原则,目标类和代理类的路由规则如下:

1.优先判断总开关,如果总控制开关已打开,则说明迁移已完成并且验证校验完毕,此时走代理接口,这样可以实现接口、数据的收口,达到我们的迁移目标。

2.如果数据不存在于老数据表中,那么无论这条数据有没有存在于新表中,我们都可以直接走代理接口,收拢新数据的接口逻辑。

3.如果数据存在于老数据表中,但是不在灰度名单内,此时使用目标类(回滚时可这么操作),走原来的接口方法,即老逻辑,这是不会影响到系统功能。

4.如果数据存在于老数据表中,但是在灰度名单内,说明这条数据已经迁移完成待验证,此时可以使用代理类(灰度时可这么操作)走新的接口逻辑。

多条数据查询

不同于单条数据的查询,我们需要查询中新表、老表中所有符合条件的数据,多条数据查询涉及到数据重复的问题(即数据会同时存在于老表和新表中),因此需要对数据进行去重,然后再合并返回结果。

数据更新

因为在数据迁移后到系统灰度的过程中存在中间时间,所以在数据更新时我们应该通过双写来保持新、老表数据的一致性。同时为了对接口和数据进行收口,我们也要先判断总控开关是否开启,如果总开关已经打开,则数据更新只需要更新新表即可。

数据插入

对数据和接口收口,我们需要对增量数据进行切换,因此直接使用代理类并将数据插入到新表中,控制老表的数据增量,在数据迁移的时候只需要考虑存量数据即可。

实践

例如在零售场景中,每个门店都有唯一的身份标识门店id,那么我们的灰度列表就可以存放门店id列表,按门店维度进行灰度,来粒度化影响范围。

代理分发逻辑

分发逻辑是核心逻辑,数据的去重规则、接口/仓储层代理转发都是基于这套逻辑来控制:

1.先判断总开关,总开关开启说明迁移完成,此时全部通过代理类走新的接口逻辑和数据源。

2.判断灰度开关,如果在灰度过程中包含了灰度的门店,那么就通过代理类走新的接口;否则走原接口的老逻辑,实现接口的切换。

3.新数据转发到代理类,对新的逻辑和数据进行收口,防止增量数据的产生。

4.批量查询接口需要转发到代理类,因为涉及到对新、老数据进行去重、合并的过程。

/**
   * 是否开启代理
      *
      * @param ctx 上下文
      * @return 是:开启代理,否:不开启代理
      */
     public Boolean enableProxy(ProxyEnableContext ctx) {
         if (ctx == null) {
             return false;
         }

        // 判断总开关
         if (总开关打开) {
             // 说明数据迁移完成,接口全部切换
             return true;
         }

        if (单个门店操作) {
             if (存在老数据源) {
                 // 判断是否在灰度名单,是则返回true;否则返回false;

            } else {
                 // 新数据
                 return true;
             }
         } else {
             // 批量查询,需要走代理合并新、老数据源
             return true;
         }
     }

接口代理

接口代理主要通过切面来拦截,通过注解方法的方式来实现。代理注解如下

@Target({ElementType.METHOD})
@Retention(RetentionPolicy.RUNTIME)
public @interface EnableProxy {

    // 用于标识代理类
     Class<?> proxyClass();

    // 用于标识转发的代理类的方法,默认取目标类的方法名
     String methodName() default "";

    // 对于单条数据的查询,可以指定key的参数索引位置,会解析后转发
     int keyIndex() default -1;
}

切面的实现核心逻辑就是拦截注解,根据代理分发的逻辑去判断是否走代理类,如果走代理类需要解析代理类型、方法名、参数,然后进行转发。

@Component
@Aspect
@Slf4j
public class ProxyAspect {

    // 核心代理类
     @Resource
     private ProxyManager proxyManager;

    // 注解拦截
     @Pointcut("@annotation(***)")
     private void proxy() {}

    @Around("proxy()")
     @SuppressWarnings("rawtypes")
     public Object around(ProceedingJoinPoint joinPoint) throws Throwable {
         try {
             MethodSignature methodSignature = (MethodSignature) joinPoint.getSignature();
             Class<?> clazz = joinPoint . getTarget().getClass();
             String methodName = method Signature .getMethod().getName();
             Class[] parameterTypes = methodSignature .getParameterTypes();
             Object[] args = joinPoint.getArgs();
             // 拿到方法的注解
             EnableProxy enableProxyAnnotation = ReflectUtils
                 .getMethodAnnotation(clazz, EnableProxy.class, methodName, parameterTypes);

            if (enableProxyAnnotation == null) {
                 // 没有找到注解,直接放过
                 return joinPoint.proceed();
             }

  //判断是否需要走代理
             Boolean enableProxy = enableProxy(clazz, methodName , args, enableProxyAnnotation);
             if (!enableProxy) {
    // 不开启代理,直接放过
                 return joinPoint.proceed();
             }

 // 默认取目标类的方法名称
  methodName = StringUtils.isNotBlank (enableProxyAnnotation.methodName())
        enableProxyAnnotation. methodName() : methodName;

 // 通过反射拿到代理类的代理方法
             Object bean = ApplicationContextUtil.getBean (enableProxyAnnotation.proxyClass());
             Method proxyMethod = ReflectUtils.getMethod ( enableProxyAnnotation.proxyClass(), methodName , parameterTypes);
             if (bean == null || proxyMethod == null) {
// 没有代理类或代理方法,直接走原逻辑
                 return joinPoint.proceed();
             }

// 通过反射,转发代理类方法
             return ReflectUtils.invoke (bean, proxyMethod, joinPoint.getArgs());

        } catch (BizException bizException) {
// 业务方法异常,直接抛出
             throw bizException;
         } catc

仓储层代理

如果走了代理类,那么逻辑都会被转发到ProxyManager,由代理类管理器来负责数据的分发、去重、合并、更新、插入等操作。

  • 单条数据查询

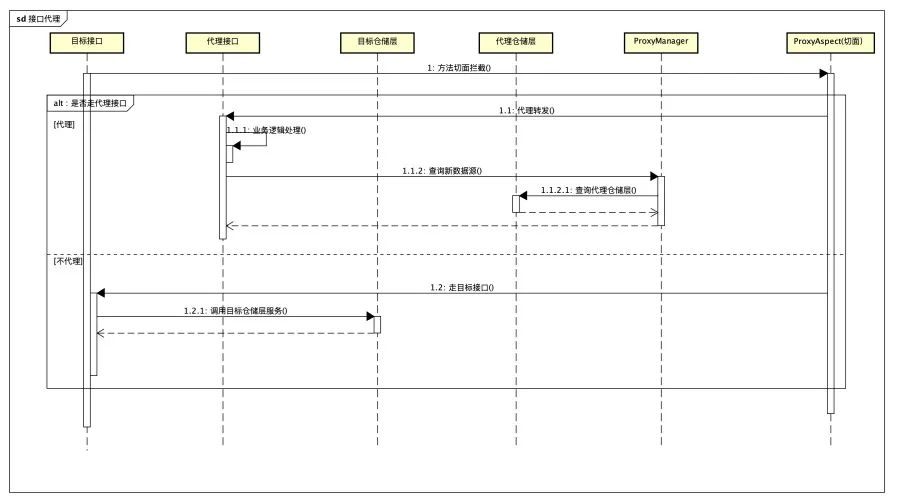

代理查询流程图如下图所示,目标接口的目标方法会通过代理被切面拦截掉,切面判断是否需要走代理接口

1.如果不需要走代理接口(即数据源是老的并且未被灰度),则继续走目标接口

2.如果需要走代理接口(即数据源是新的或者老数据迁移后在灰度列表内),则调用代理接口方法,在代理接口方法中会对仓储层逻辑进行进一步的转发,由ProxyManager统一进行收口。在单条数据的查询逻辑里,只需要调用代理仓储层服务查询新数据源就可以了,逻辑比较简单。

例如单个门店的信息查询,那么我们核心控制器ProxyManager方法逻辑就可以这么实现:

  public <T> T getById(Long id, Boolean enableProxy) {

        if (enableProxy) {
             // 开启代理,就走代理仓储层的查询服务
             return proxyRepository.getById(id);
         } else {
             // 没开启代理,走原来仓储层的服务
             return targetRepository.getById(id);
         }
     }

  • 多条数据查询+去重

多条数据的去重逻辑是一样,去重规则如下:

1.新表、老表都不存在,数据剔除,不反回结果。

2.新表没有,使用老表数据的信息。

3.老表没有,使用新表数据的信息。

4.老表、新表都存在数据(迁移完成),此时判断总控是否打开,以及数据是否在灰度名单,满足其一使用新表数据;否则使用老表数据

基于以上去重逻辑,所有的查询接口都可以抽象成统一的方法

1.查询老数据,业务定义,用supply函数封装查询逻辑

2.查询新数据,业务定义,用supply函数封装查询逻辑

3.合并去重,抽象出统一的合并工具

核心的流程如下图所示,目标接口的目标方法都会被切面拦截,转发到代理接口。代理接口在调用数据源的地方可以进一步转发给ProxyManager进行查询&合并。如果总开关未开启,说明全量数据还没有迁移验证完毕,那么还是需要查老的数据源(防止数据遗漏)。如果开关开启了,则说明迁移完成,此时不会再调用原来的仓储层服务,达到了对老的数据源收口的目的。

例如批量查询门店列表,可以这么合并,核心实现如下:

public <T> List<T> queryList(List<Long> ids, Function<T, Long> idMapping) {
         if (CollectionUtils.isEmpty(ids)) {
             return Collections.emptyList();
         }

        // 1. 查询老数据
         Supplier<List<T>> oldSupplier = () -> targetRepository.queryList(ids);
         // 2. 查询新数据
         Supplier<List<T>> newSupplier = () -> proxyRepository.queryList(ids);
         // 3. 根据合并规则合并,依赖合并工具
(对合并逻辑进行抽象后的工具类)
         return ProxyHelper.mergeWithSupplier(oldSupplier, newSupplier, idMapping);
     }

合并工具类实现如下:

public class ProxyHelper {

    /**
      * 核心去重逻辑,判断是否采用新表数据
      *
      * @param existOldData 是否存在老数据
      * @param existNewData 是否存在新数据
      * @param id      门店id
      * @return 是否采用新表数据
      */
     public static boolean useNewDat a(Boolean existOldData , Boolean existNewData, Long id) {
         if (!existOldData && !existNewData) {
             //两张表都没有
             return true;
         } else if (!existNewData) {
             //新表没有
             return false;
         } else if (!existOldData) {
             //老表没有
             return true;
         } else {
             //新表老表都有,判断开关和灰度开关
             return 总开关打开 or 在灰度列表内
         }

    }

     /**
      * 合并新/老表数据
      *
      * @param oldSupplier 老表数据
      * @param newSupplier 新表数据
      * @return 合并去重后的数据
      */
     public static <T> List<T> mergeWithSupplier(
         Supplier<List<T>> oldSupplier, Supplier<List<T>> newSupplier, Function<T, Long> idMapping) {

        List<T> old = Collections.emptyList();

        if (总开关未打开) {
             // 未完成切换,需要查询老的数据源
             old = oldSupplier.get();
         }

        return merge(idMapping, old, newSupplier.get());
     }

    /**
      * 去重并合并新老数据
      *
      * @param idMapping      门店id映射函数
      * @param oldData        老数据
      * @param newData        新数据
      * @return 合并结果
      */
     public static <T> List<T> merge(Function<T, Long> idMapping, List<T> oldData, List<T> newData) {
         if (CollectionUtils.isEmpty(oldData) && CollectionUtils.isEmpty(newData)) {
             return Collections.emptyList();
         }

        if (CollectionUtils.isEmpty(oldData)) {
             return newData;
         }

        if (CollectionUtils.isEmpty(newData)) {
             return oldData;
         }

        Map<Long/*门店id*/, T> oldMap = oldData.stream().collect(
             Collectors.toMap(idMapping, Function.identity(), (a, b) -> a));

        Map<Long/*门店id*/, T> newMap = newData.stream().collect(
             Collectors.toMap(idMapping, Function.identity(), (a, b) -> a));

        return ListUtils.union(oldData, newData)

  • 增量数据

代码省略,直接执行代理仓储层的插入方法即可

  • 更新数据

更新数据需要双写,如果总开关打开(即迁移完毕),则可以停止老数据的写入,因为不会再读了。

@Transactional(rollbackFor = Throwable.class)
     public <T> Boolean update(T t) {
         if (t == null) {
             return false;
         }

        if (总开关没打开) {
             // 数据没有迁移完毕
             // 更新要双写,如有,保持数据一致
             targetRepository.update(t);
         }

        // 更新新数据
         proxyRepository.update(t);
         return true;
     }

实践

本文只是提出一种迁移的方案思路,可能并不能适用于所有场景,但是在系统升级的过程中,工程师面对的最终的目标应该是一致的,即为了让系统稳定的上线,并且在出现问题时能够安全回滚。本文的实现逻辑是通过注解和切面实现对目标接口的方法进行转发,转发到代理类接口,从而切换到新逻辑和新数据源,并由ProxyManager来适配数据源的代理分发逻辑,完成数据的查询、更新、新增逻辑。
