1.EA 中的实体关系图有什么：
实体关系图 （ ERD ），也称为实体关系模型， 是数据的抽象和概念表示。实体关系建模是一种数据库建模方法，用于以自上而下的方式生成系统的一种概念模式或语义数据模型，通常是关系数据库及其需求。此过程创建的图称为实体关系图、 ER 图或 ERD 。
Enterprise Architect 提供了一个的实体关系图 , 使用一组定义的符号，如矩形、菱形、椭圆和连接线来描述实体、关系及其属性的相互联系。
实体关系建模法：将数据概念“客户”和“订单”表示为实体，他们之间具有实体关系，表示多个客户可以下多次订单，每个实体都有其相应的属性。
2.EA 的实体关系图可以用来做什么？
EA 提供的实体关系图可以 用来描述现实世界的概念模型， 并对实体及其属性进行建模， 可以绘制一个或多个实体之间的关系。
EA 的实体关系图 通常以下列一个或多个模型进行描述：
• 概念数据模型，它缺乏具体的细节，但概述了项目的范围以及数据之间的相互关系。
• 逻辑数据模型，比概念数据模型更详细，说明数据之间的特定属性 和关系。虽然概念数据模型不需要在逻辑数据模型之前进行设计，但物理数据模型基于逻辑数据模型。
• 物理数据模型，它为逻辑数据模型的物理表现形式（如关系数据库）提供蓝图。可以基于逻辑数据模型开发一个或多个物理数据模型。
例如： 这是概念数据模型的一个示例
图中显示一对多关系的 实体关系图 ， 使用实体关系（ ER ）图可以将数据概念 “ 客户 ” 和 “ 客户地址 ” 表示为具有一对多关系的实体。
3.EA 中实体关系图的组成：
3.1 实体
实体表示数据模型中的数据对象或组件。例如，人、学生和音乐都可以被视为数据对象，在 EA 中用矩形表示。
3.2 属性
属性代表一个实体的属性，如一个人的姓名、年龄、地址和其他属性； 它们起源于实体。 在 EA 中用椭圆表示，
3.3 关系
关系描述实体如何交互 。 在 EA 中 实体之间的关系表示为菱形连接器， 两个实体之间的关系，一般可分为以下 3 种类型：是 一对一 、 一对多 和 多对多 ，

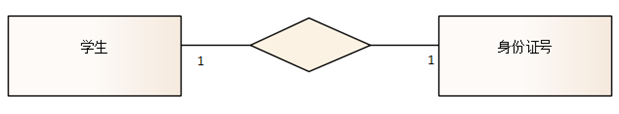

• 一对一的例子 (1 : 1) ：一名学生与一个身份证号相关联。
• 一对多的例子 (1 : *) ：（或多对一）：一个班级有多个学生。
• 多对多例子 (* : *) ：一个的学生与多个教师相关联，而教师又与多个学生相关联。
4. 在 EA 中如何创建实体关系图
如何在 EA 中创建实体关系图呢？如下是创建实体关系图的具体操作过程。

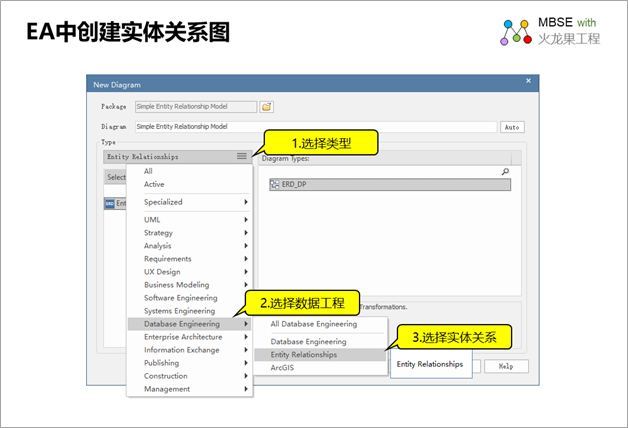

1. 首先创建实体关系图有两种方式：
1.1 .Design 菜单 > Diagram > Add > Database Engineering > Entity Relationships> Entity Relationship Diagram > ERD_DP
1.2 . 浏览器窗口工具栏 :  > Database Engineering > Entity Relationships> Entity Relationship Diagram > ERD_DP
2. 创建完成打开对应的工具箱，里面列有实体关系图的元素和关系，具体元素如下表所示：
| 元素列表 |
说明 |
 |
实体关系图
• 实体
• 属性
• 递归关系
实体关系图 - 关系
• 连接
• 关系
• 不连接关系
• 重叠关系
|
3. 从工具箱拖动实体和属性，并建立实体之间的关系
4. 在 EA 中提供方便易用的实体关系图，如下是 EA 中实体关系图工作界面：
5. 在 EA 中进行实体关系图示例
如下是对上图的说明：
• 一个学生可选修多门课，一门课有若干学生选修；
• 一个教师可讲授多门课，一门课只有一个教师讲授；
• 学生的属性有学生姓名，电话，公司，邮箱；教师的属性有教师姓名，教师年龄，教师性别；课程的属性有课程名，课程大纲，课程费用，课程时长。
以上就是实现一个实体关系图示例，如果想了解关于数据建模完整的过程，请参考我们另一篇文章 《 基于 EA 的数据库建模 》 5. 后记
希望您读了此文后有所受益.
