EA的模型导出或导入csv文件


作者: 张可馨,俎涛(火龙果软件工程)

  3882  次浏览      16 次
2022-9-29

1 . EA 的 导出导入 CSV 文件的功能有什么用

EA 提供了将 CSV 文件导入和导出的功能,这个功能可以把 EA 的模型,例如   用例   导出为一个  excel 列表,这个列表可以导入到另一个用户的 EA 模型中,也可在 Excel 中管理用例列表。

若要使用 CSV 文件在 EA 之间导入和导出元素数据,必须首先设置一个或多个 CSV 文件规范。 之所以这样做,是因为规范定义了要从电子表格中导入哪些类型的值,以及如何在电子表格和 Enterprise Architect 之间转换信息。

2 . EA 导出导入 CSV 功能的原理是什么

EA 可以将模型中的需求、用例、类等元素数据导出、导入为 CSV 文件,可以定义导出、导入时的属性,在导出、导入的 CSV 文件中成为表格的列名和数据。

3 . EA 导出导入 CSV 功能 需要设置哪些内容

如下是导出 / 导入 CSV 文件的参数设置界面:

如下是对界面的说明

界面属性 说明
Specification
(规范名称)
•  如果创建新规范,请键入唯一的规范名称。
•  如果编辑现有规范,请单击下拉箭头并选择规范名称。
Delimiter
(定界符)
•  单击下拉箭头,然后选择要在记录字段之间使用的字符分隔符。
•  如果字段包含分隔符的实例,则该字段将导出为用 “ (引号) 括起来,并且字段中 ” 的任何实例都将加倍(即 “变为 ”)。)。

Note (笔记)

写入规范的简要说明。

Default
(默认文件名)
•  键入导入和导出时要使用的默认文件位置和文件名。
•  或者,单击浏览按钮并浏览位置。

Default
(默认方向)
•  单击下拉箭头,然后选择默认操作 - “导入”或“导出”。
•  每个规范都可以在任一方向上使用。
Default Types
( 默认类型 )
键入逗号分隔的列表以限制要导出的元素类型 ; 例如:类,要求,组件,节点,对象。
•  如果指定元素类型,则仅导出或导入这些类型的元素。因此,要使“保留层次结构”选项正常运行(如果已选中),您必须将包作为元素类型包括在内,否则没有要保留层次结构的包
•  如果未指定任何默认元素类型,则导出或导入包括包在内的所有元素,并且可以保留层次结构

Preserve Hierarchy
(保留层次结构)
选中此复选框可包括企业架构师生成的字段,以嵌入 / 重建包层次结构。

Available Element Field ( 可用元素字段 )

•  单击可用字段的名称,然后双击它以将其添加到规范中(它显示在“文件规范”列表的末尾)。
•  按住 Ctrl 的同时选择多个字段,但使用“添加字段”按钮将它们全部传输到“文件规范”列表。

Select Element Field
( 选择的元素字段 )

•  查看已分配的记录字段,这些字段按它们在电子表格中绘制的顺序列出。
•  如果要更改字段序列,请单击字段名称,然后单击 上升 or 向下绿色箭头图标 按钮以在列表中上下移动字段名称。

Add Tagged Value
(添加标记值字段)

单击此按钮可将“标记值”列添加到 CSV 规范,以导入或导出元素对特定标记具有的值。

Add Field
(添加字段)

单击此按钮可将所有选定字段从“可用字段”列表移动到“文件规范”列表。

Remove Field
(删除字段)

单击此按钮可将所有选定字段从“文件规范”列表移回“可用字段”列表。

4 . EA 导出导入 CSV 功能的操作指南

CSV 文件导出示例

示例一:

我们以导出需求模型中的“功能用例”包中的主要元素特征数据为例,来看下如何导出 CSV 文件。

下面是“功能用例”包的列表视图界面:

首先,我们 定义 CSV 导出规范,如下是定义规范的界面 :

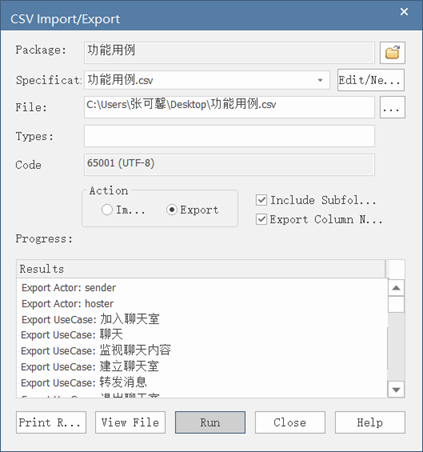

定义导出规范后,点击“导入导出”菜单,选择已定义的规范,配置下文件类型等,点击“运行”按钮,如下界面:

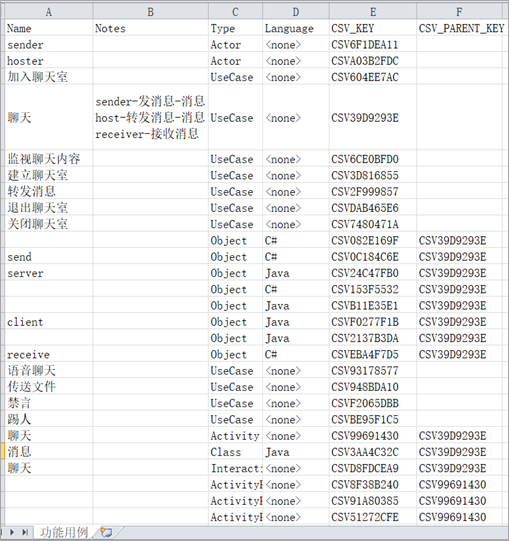

然后 点击“查看文件”按钮,下面是导出的 Excel 中 “功能用例”包的主要元素特征数据:

示例二:

我们再以导出“测试用例”包中的主要元素特征数据为例,来看下如何导出 CSV 文件。

下面是“测试用例”包的列表视图界面:

首先,我们 定义 CSV 导出规范,如下是定义规范的界面 :

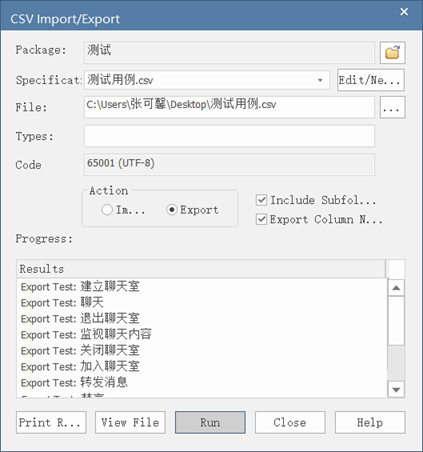

定义导出规范后,点击“导入导出”菜单,选择已定义的规范,配置下文件类型等,点击“运行”按钮,如下界面:

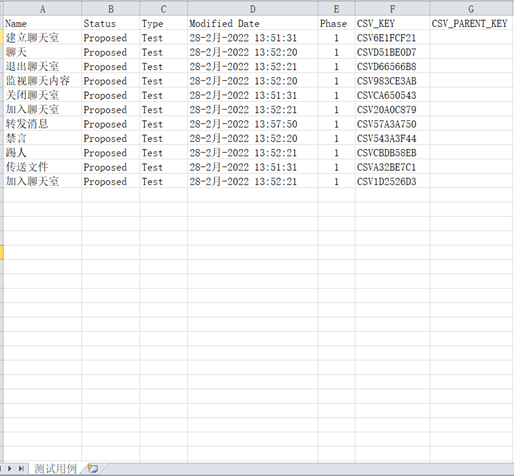

然后 点击“查看文件”按钮,下面是导出的 Excel 中 “测试用例”包的主要元素特征数据:

CSV 文件导入示例

示例一:

下面我们演示下如何把已经导出的《工作职责 .csv 》文件 再导入到 EA 中。

如下是要导入的 CSV 文件《工作职责 .csv 》:

如下是  CSV 导入规范设置界面:( 前期已经将《工作指责 .csv 》文件导出到 EA )

定义导出规范后,点击“导入导出”菜单,选择已定义的规范,配置下文件类型等,点击“运行”按钮,如下界面:

导入规范设置后,点击“运行”按钮,可以看到模型列表视图中已导入的《工作职责 .csv 》文件数据。

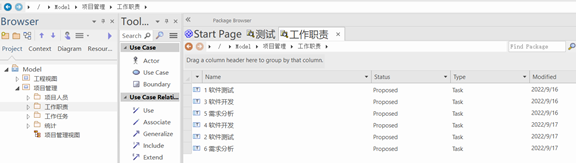

如下是导入到 EA 的《工作职责 .csv 》元素列表视图:

示例二:

下面我们演示下如何把已经导出的《工作任务 .csv 》文件 再导入到 EA 中。

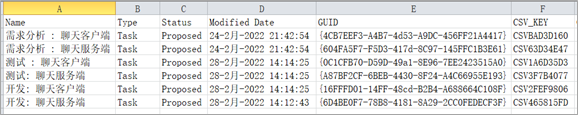

如下是要导入的 CSV 文件《工作任务 .csv 》:

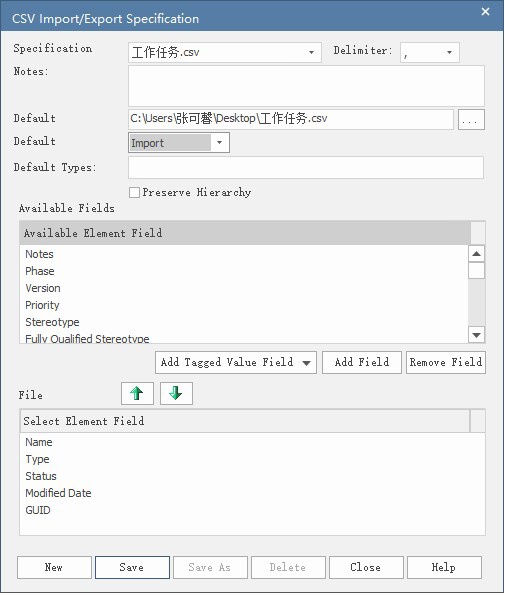

如下是  CSV 导入规范设置界面:( 前期已经将《工作任务 .csv 》文件导出到 EA )

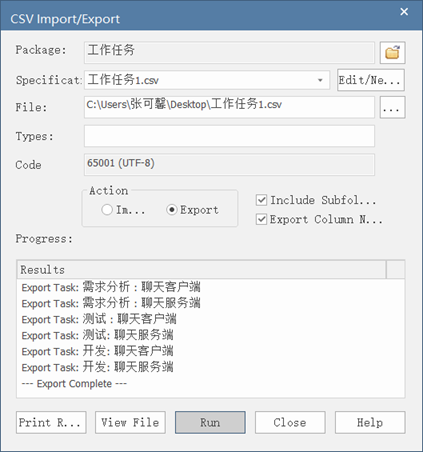

定义导出规范后,点击“导入导出”菜单,选择已定义的规范,配置下文件类型等,点击“运行”按钮,如下界面:

导入规范设置后,点击“运行”按钮,可以看到模型列表视图中已导入的《工作任务 .csv 》文件数据。

如下导入到 EA 的《工作任务 .csv 》元素列表视图:

后记

希望您读了此文后有所受益.
