UML图之一:类图


  80  次浏览      19 次
2008-12-18

编辑推荐:
本文主要介绍类图、对象图,以及类图之间的一些关系,希望对您有所帮助。
本文来源于:blogjava.net,由火龙果软件Linda编辑,推荐。

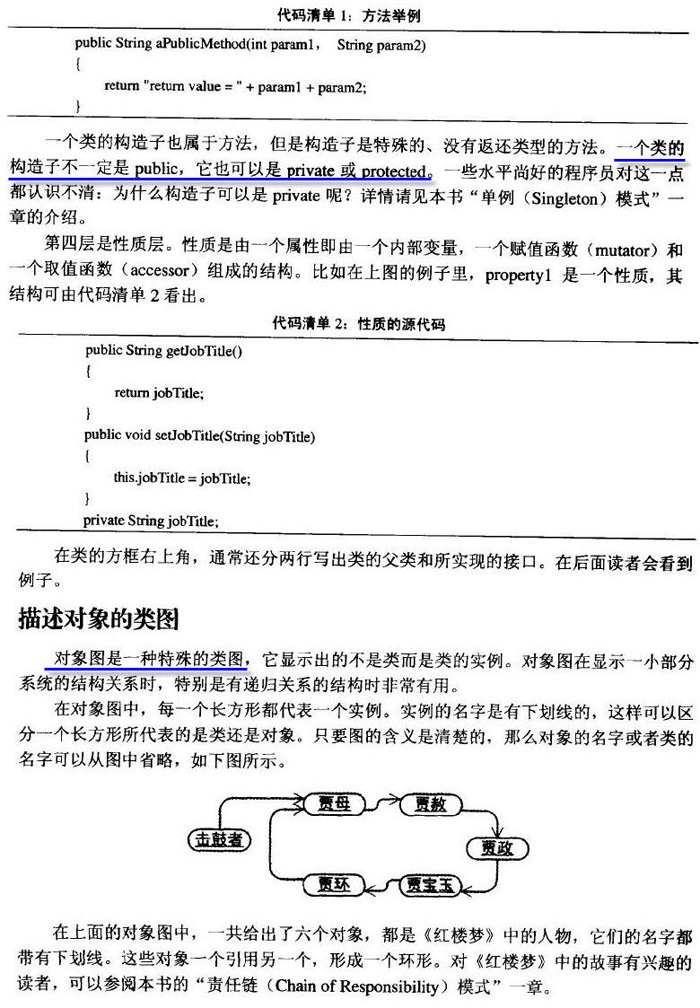

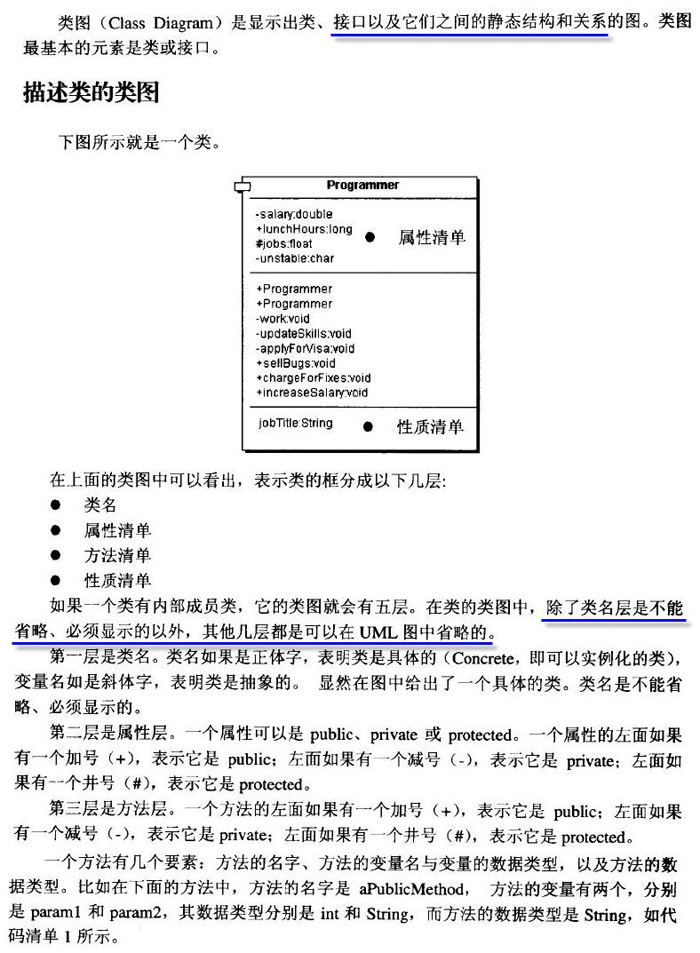

类图中的关系 :

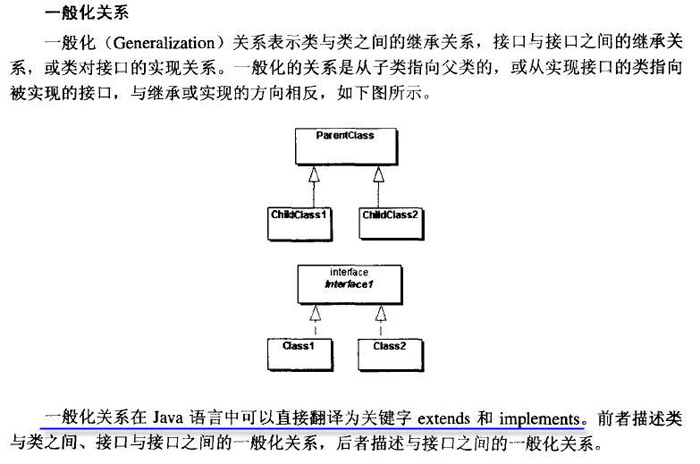

1 :一般化(Generalization )关系

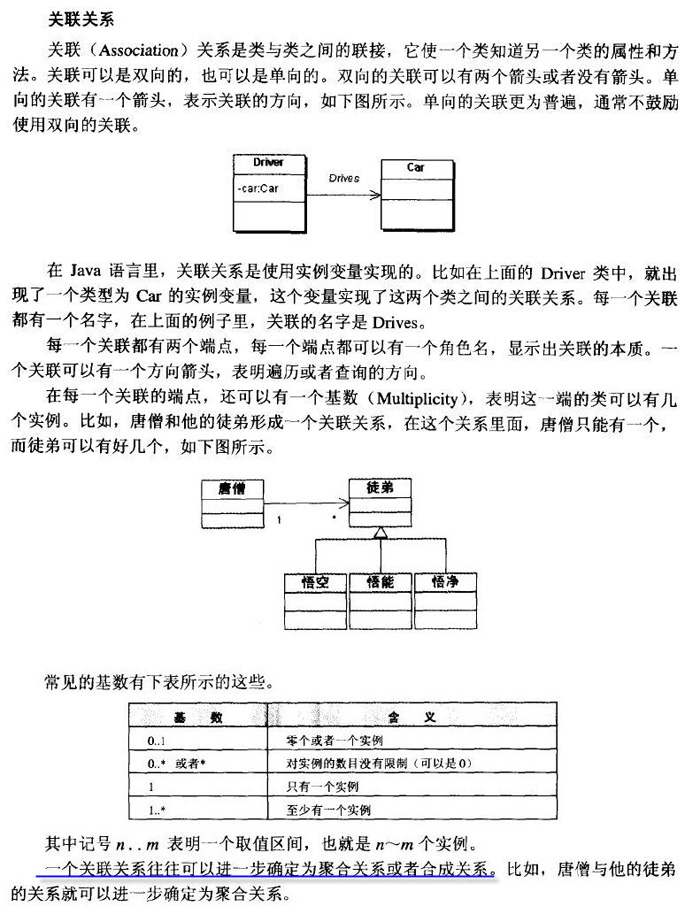

2 :关联( Association )关系

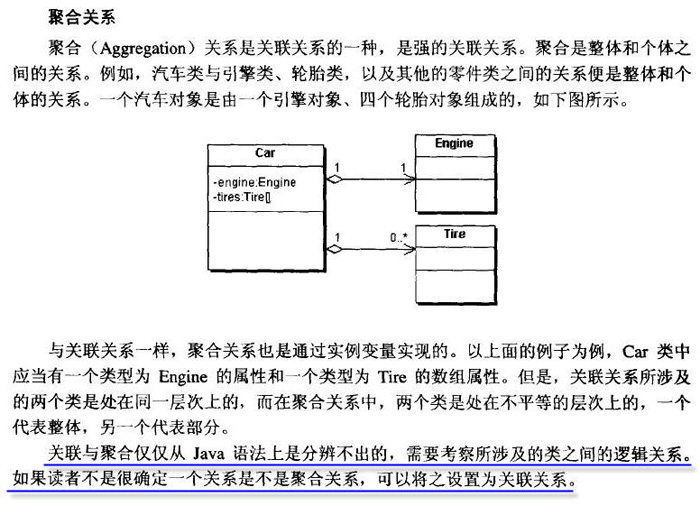

2.1 : 聚合(Aggregation )关系

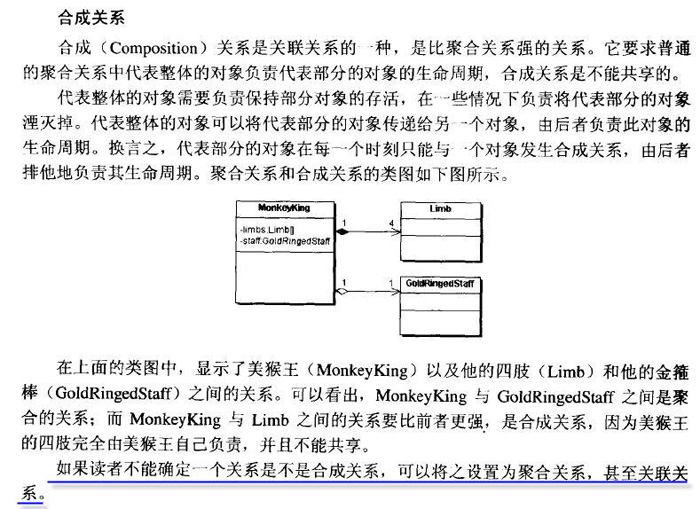

2.2 : 合成(Composition)关系

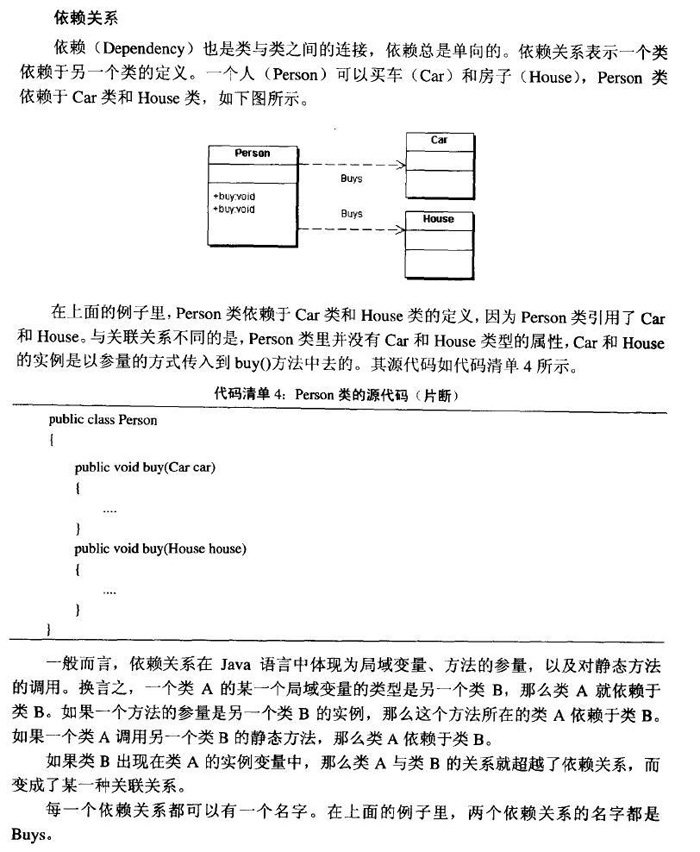

3 : 依赖 ( Dependency )关系




80 次浏览       19
