1、什么是用户 / 模型默认图

不同角色的用户在打开模型时，希望默认打开自己当前工作领域的视图，比如需求分析师希望看到需求视图，开发人员希望看到设计视图，测试人员希望看到测试视图。这个默认图相当于各角色的模型主页。 EA 的“用户默认图”设置功能，可以解决这个问题。

另有一种常见的场景是：在开发模型时，用户需要创建一个代表当前开发方向的中心图。这个图相当于全模型的主页，带有指向其他图和资源的超链接。当团队里所有成员打开模型时，将默认打开这个中心图。可以使用 EA 的“模型默认图”设置功能来适配这个场景。

•  用户默认图

当默认图的设置者 ( 或者得到允许的登录组成员 ) 访问模型时，默认图会自动打开；但是当任何其他用户打开模型时，默认图不会打开。

•  模型默认图

当任何用户打开模型时，默认图都会自动打开。

独立的视图可以既被定义为“用户默认图”，又被定义为“模型默认图”。在这种情况下，用户默认图优先。但是，这两个默认图都会被任何项目的快捷方式所覆盖，这个快捷方式定义了打开模型时要显示的内容。

2、如何设置用户 / 模型默认图

Enterprise Architect 企业版、联合版和完全版提供了设置默认图的选项。必须启用用户安全性，并且必须具有“管理项目设置”权限，才能把图表设置为用户默认图或模型默认图。

2.1 启用用户安全性

以聊天室模型为例：

1) 打开模型文件 >Settings>Enable Security

2) 用管理员身份登录

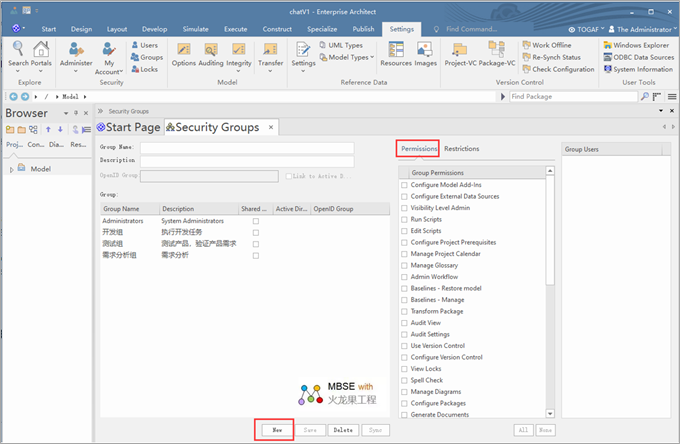

设置用户组及其权限：

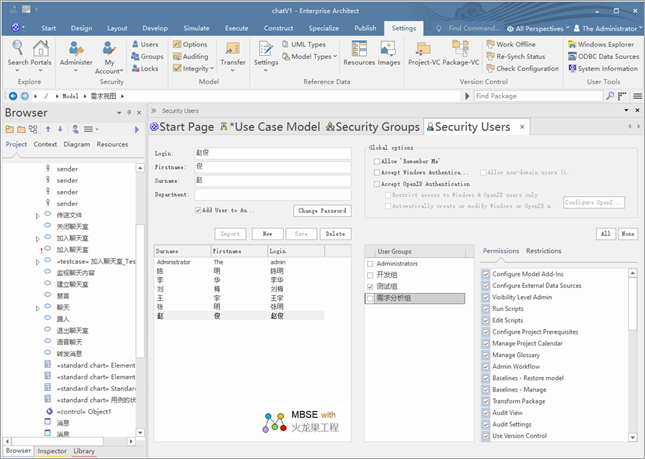

设置用户及其所在组：

2.2 设置用户默认图

Zoe 希望打开模型时看到需求视图，下边进行默认图设置。

Zoe 登录模型，然后打开模型的需求视图，接着按照以下步骤进行设置：

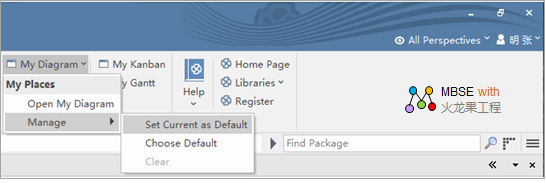

•  Start > Personal > My Diagram > Manage > Set Current as Default ( 要设置的图应处于打开和活动状态 )

或者无需打开需求视图，直接进行默认图设置，步骤如下：

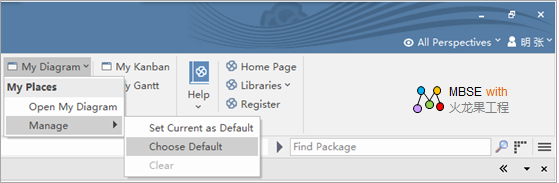

•  Start > Personal > My Diagram > Manage > Choose Default ( 浏览要设置为默认的图 )

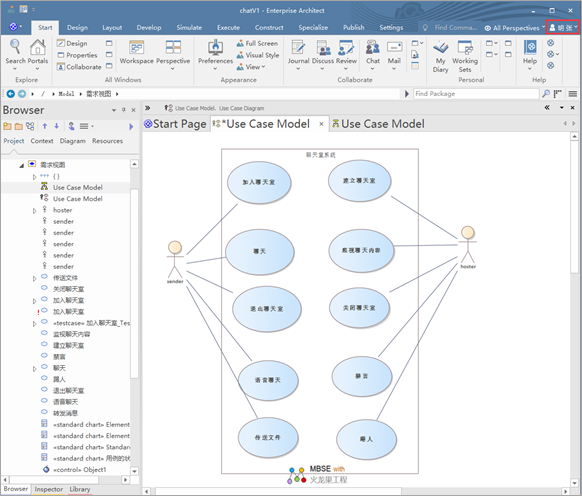

关闭模型重新登录打开，看到需求视图被自动打开：

重复同样步骤，开发组和测试组用户可以为自己设置打开时的默认图。

2.3 设置模型默认图

使当前图成为任何用户登录打开该模型时显示的默认图，这需要用模型管理员账号登录进行设置。

步骤如下：

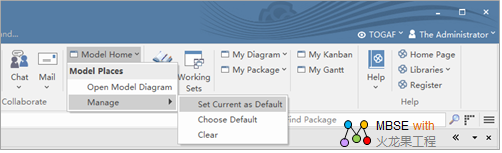

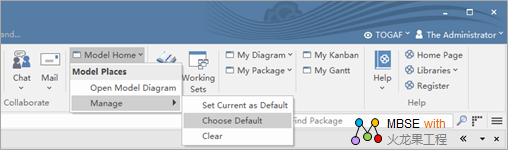

•  Start > Collaborate > Model Home > Manage > Set Current as Default ( 要设置的图应处于打开和活动状态 )

•  Start > Collaborate > Model Home > Manage > Choose Default ( 浏览要设置为默认的图 )

一旦把这个图设置为默认图，当任何用户打开模型时，它将自动显示出来。

注意： 张明自己设置了用户默认图，而管理员又设置了模型默认图。当张明打开模型时，优先默认打开的是用户默认图。

2.4 管理默认图

如果已经关闭了一个默认关系图，并希望返回到它，可以使用以下选项之一 :

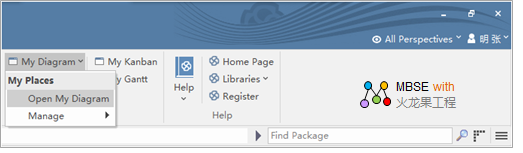

•  Start > Personal > My Diagram > Open My Diagram

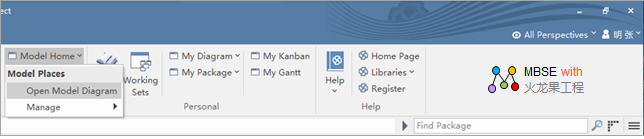

•  Start > Collaborate > Model Home > Open Model Diagram

•  在 Diagram Status Bar 中，单击右边的下拉箭头，并根据需要选择“用户默认图”或“模型默认图”选项。

如果想要更改用户默认图或模型默认图，可使用前面描述的关于“设置”的内容，选择一个不同的图。

如果想清除默认图，可选择以下选项中的一个或两个 :

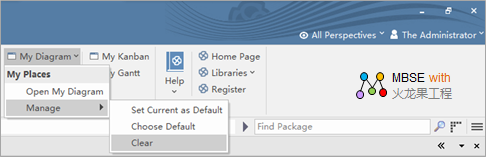

•  Start > Personal > My Diagram > Manage > Clear

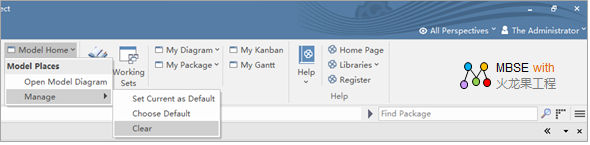

•  Start > Collaborate > Model Home > Manage > Clear
