使用Roadmap制定进度计划(建模工具EA)


作者:张可馨、俎涛(火龙果软件工程)

  3723  次浏览      16 次
2023-3-7

1、什么是 Roadmap ?

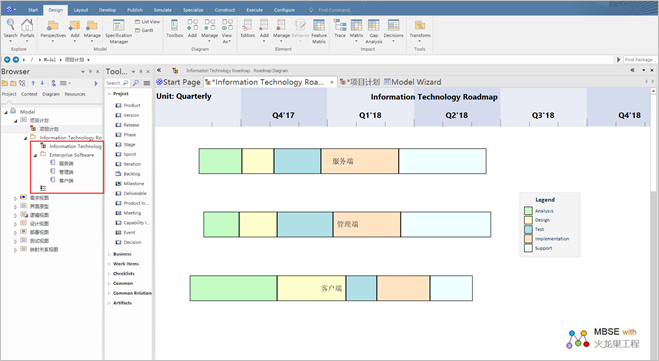

Roadmap 是一种以时间视角标记模型变化的视图,横轴是时间,纵轴可以排放模型元素。如下是以“聊天室模型”为例,介绍 Roadmap 在项目计划中的应用。 Roadmap 记录了聊天室软件开发计划和进度跟踪,因为聊天室系统包含服务端、管理端和客户端三个子系统,所以 Roadmap 展示了三个子系统的时间进度安排。

2 、 Roadmap 有什么用?

Roadmap 是可帮助建模者根据时间线映射现有元素的一种图。可以用于可视化随时间发生的非常有用,例如:

•  任务的执行时间编排,

•  系统的工作时间编排

•  人员的工作时间编排

•  数据随时间的变化

•  工件随时间的交付

为了确保建模者和 Roadmap 视图始终具有适当的上下文关系,时间轴始终显示在界面上方。

3 、如何创建 Roadmap ?

3.1 创建初始基本关系图

以“聊天室模型”为例,在其中创建项目计划路线图,步骤如下:

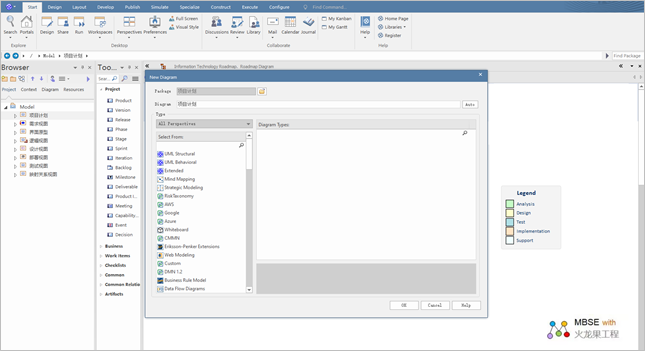

1. 右键单击父包,然后选择 “ 添加图 ” 选项, 在 “ 新建图 ” 对话框的 “ 图 ” 字段中,输入图名称“项目计划”,如下:

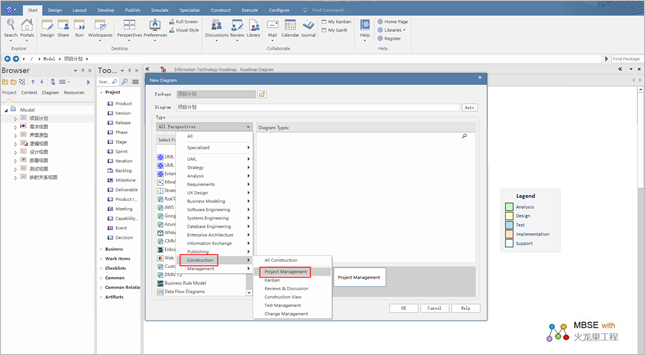

2. 单击 “ 类型 ” 标题中的下拉箭头,然后选择 “ 构造 > 项目管理 ” 透视图组,然后单击标题下方面板中的 “ 项目管理 ” ,如下:

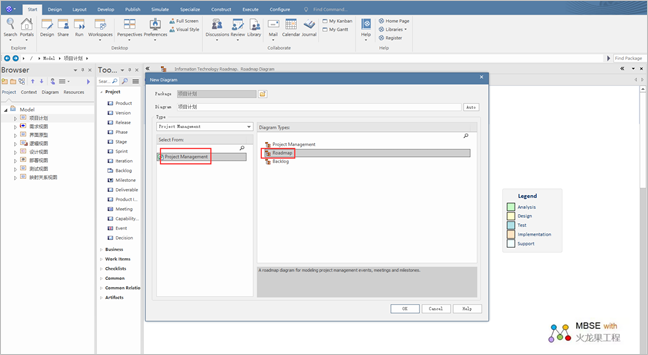

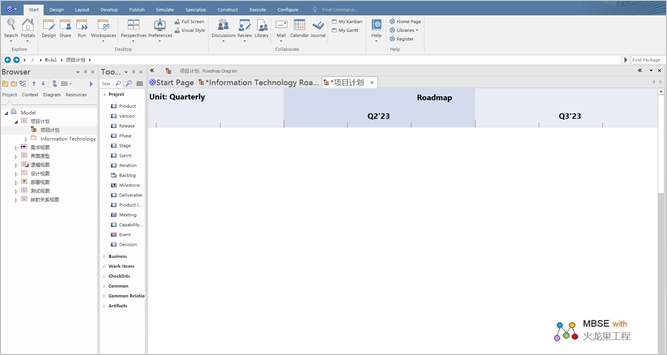

3. 在 ProjectManagement 选项下选择 Roadmap 图,点击   OK 按钮 。系统在中央工作区中打开项目计划路线图。如下:


3.2 通过模型向导来生成

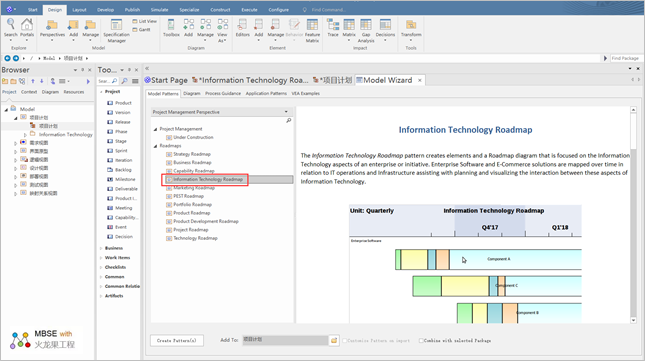

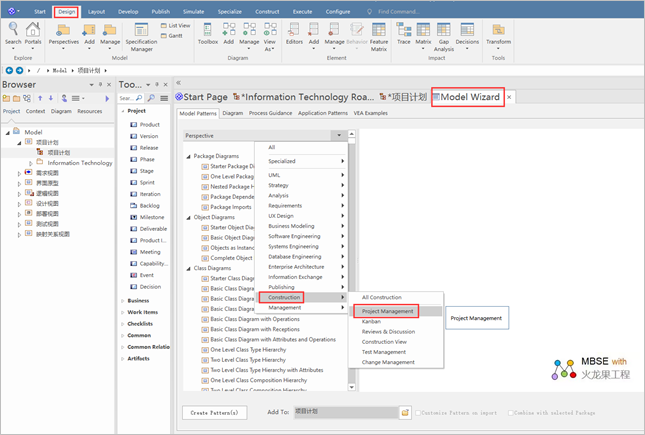

1. 我们还可以从 EA 提供的模型模式中生成 Roadmap ,选择“设计 > 包 > 模型向导”功能区选项,然后在“从模式创建”选项卡上选择“构造 > 项目管理”透视图,可以看到路线图组,如下:


2. 选择所需的路线图,然后单击 “ 创建模型 ” 按钮 。每个路线图都会在其自己的软件包中自动创建。如下是在项目计划中创建的信息技术路线图:


4 、如何设置 Roadmap ?

4.1 打开 “Roadmap 选项 ” 对话框

设置 Roadmap 图表,需要先 打开 “ Roadmap 选项 ” 对话框,步骤如下:

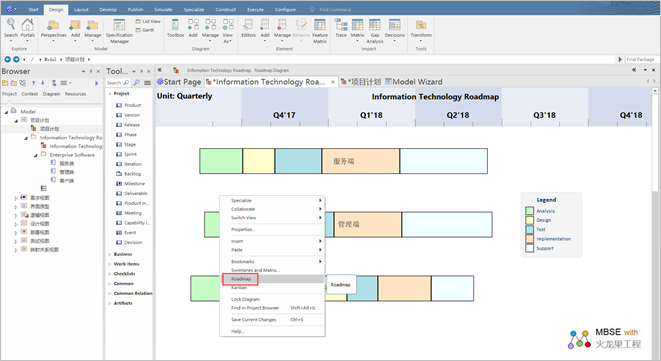

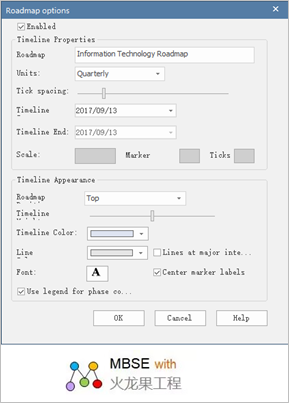

•  在刚刚生成的图表中, 右键单击背景,选择“ Roadmap ”按钮,显示 “ Roadmap 选项 ” 对话框, 如下:


4.2 设置 Roadmap

在 “ Roadmap 选项 ” 对话框中,按照以下设置 Roadmap 。

设置项

说明

Enabled- 已启用

选中这个复选框,以启用图表上的时间轴

Roadmap- 路线图标题

可以输入图表的标题,例如 “ 产品生命周期 ”

Units- 单位 在 “ 单位 ” 字段中,单击下拉箭头,有年、季度、月、天、小时、分、秒、毫秒这些单位选项,也可以自己定义单位。

图表中主要部分以交替的浅 / 暗阴影显示,以便于区分相邻部分。>
Tick Spacing- 刻度间距

向左或向右拖动滑块可以将时间线缩放到适合图表的大小

Timeline Start- 时间线开始

单击下拉箭头,单击路线图时间表的开始日期。确切的值无关紧要,只要它在你想要开始的季度内即可。

Timeline End- 时间线结束

“ 时间线结束 ” 字段对日期单位禁用。

Timeline Appearance-- Roadmap 外观设置

在“ Roadmap 位置”字段中,选择“顶部”选项可以将 Roadmap 时间线标题放置在图表顶部;
将“时间轴高度”滑块左右拖动,可以设置其高度,一般滑动到时间轴的一半左右;
在“线条颜色”字段中,单击下拉箭头可以选择时间轴的颜色;



4.3 设置隐藏和显示区段

Roadmap 上的每个元素都具有所有定义的区段,这些区段可以设置隐藏或显示。当某些段与特定元素无关时,可以设置在这个元素上隐藏这些段;如果隐藏段与元素相关,则可以设置显示它。

设置步骤:

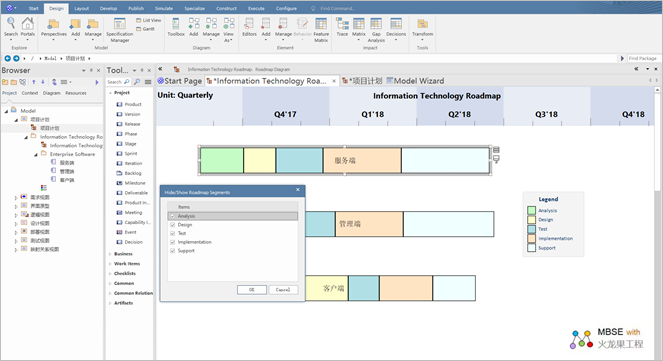

1.右键单击元素,然后选择“隐藏 / 显示路线图段”选项。将显示“隐藏 / 显示路线图区段”对话框,其中列出了图例中定义的区段。每个段都有一个复选框。



2.对于要在元素上显示的每个段,则选中这个复选框。对于要在元素上隐藏的每个段,则取消选中该复选框。

示例

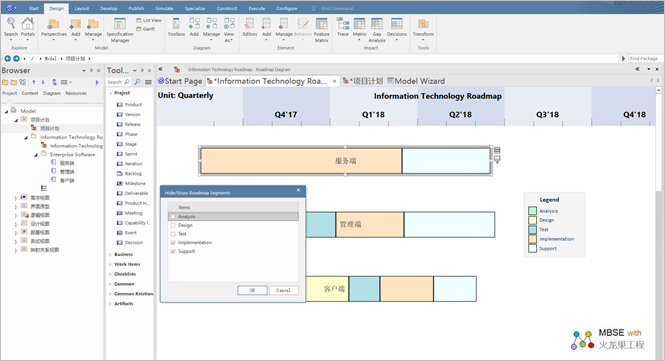

假设我们将服务端元素中的分析、设计、测试区段 选择隐藏,则 Roadmap 如下:



6. 后记

希望您读了此文后有所收益。

如果您有经验乐于分享,欢迎投稿给我们,如果您对我们的培训、咨询、和工具感兴趣,欢迎了解。

火龙果软件提供团队协同建模环境的咨询服务,可以帮助用户搭建完整的团队建模和 MBSE 解决方案,详细信息请见 http://tool.uml.com.cn/ToolsEA/introduce.asp
