1.Image Manager 是什么：

EA 提供了 Image Manager （ 图像管理器 ）的功能，可以 用来管理存储库中的图片， 可以 导入、存储和选择 图像 。例如，可以向关系图中添加自定义背景图像，或者在 UML 元素上显示路由器或 PC 的图像。

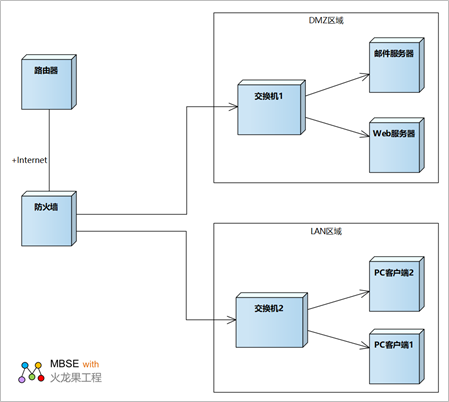

接下来看如下示例：

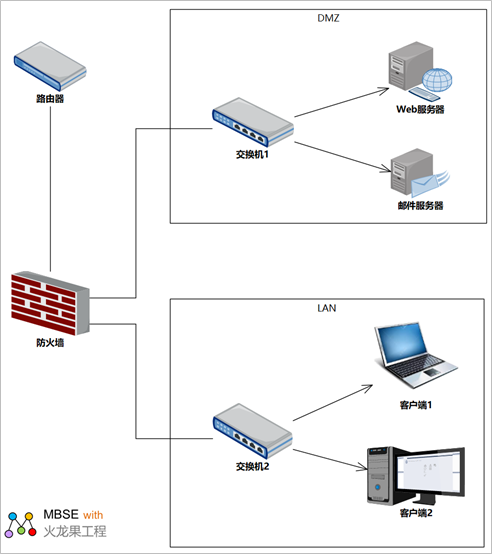

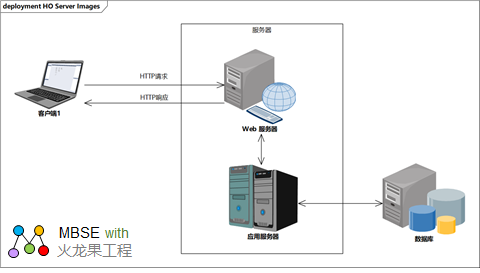

图 2. 使用 Image Manager （ 图像管理器 ） 建模表示，更加形象直观。

2.EA 的 Image Manager 可以用来做什么？

EA 中的图像管理主要用途是可以定义图片，用图片来替换图中的元素，图像可以从图像库导入也可以从外部文件中导入。在创建文档时，可以在文档中插入图像，例如：

•  插入文档背景图像

•  插入带有链接的图像

•  插入边框，然后选中边框插入图像

插入以上图像后，我们可以随意编辑、更改或删除图像。

如下是在文档中插入图像的示例，操作如下：

1. 首先打开 EA 模板，创建一个模型模式，选择“系统需求规格文档”

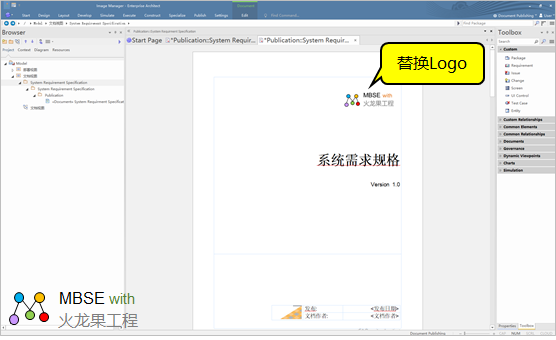

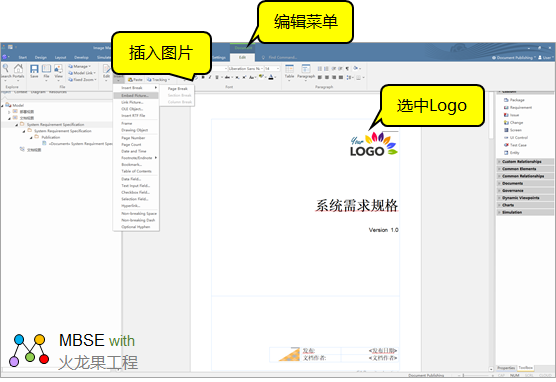

2. 选中文档 logo 图标，选中工具栏中的 Edit-> Document-Edit > Edit > Insert > Embed Picture

3. 从本地文件或图像库中选取需要插入的图片

这样就替换 LOGO 图像成功了。

3.在 EA 中如何使用 Image Manager

导入图像库

EA 还提供了一整套的图像库，可以使用 EA 的图像管理器将其导入到自己的项目中进行图像替换。

那么如何导入图像库呢？接下是导入图像库的步骤：

1. 将图像库从 Sparx Systems 网站下载到您的系统上。下载链接： 图像库 -EA-12.xml

2. 在 EA 中，打开要将图像库导入到其中的项目。

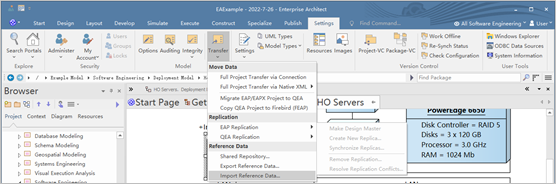

3. 选择功能区选项 “Settings > Model > Transfer > Import Reference Data” 。将显示 “ 导入参考数据 ” 对话框。

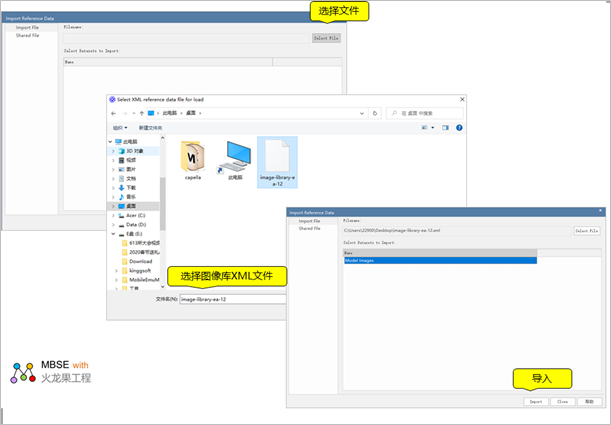

4. 单击 “ 选择文件 ” 按钮，然后在下载文件的目录中找到要导入的 ImageLibrary.xml 文件。

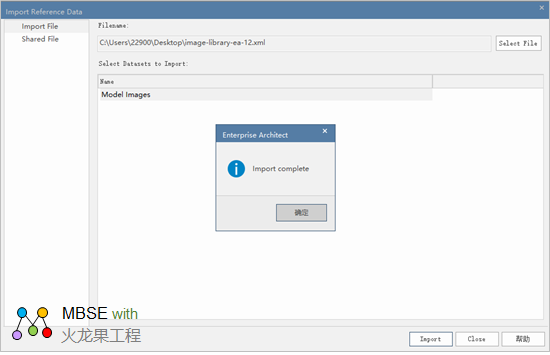

5.导入成功

使用图像

导入图像库后怎么使用呢？

在 EA 中使用图像的方法有 2 种：

•  为一个模型元素使用图像定义外观

•  为一个模型图使用图像作为背景。

为一个模型元素 定义图像外观

有 2 种方式：

• 全局图像，显示在整个模型中关系图中元素的所有实例上
• 个例图像，仅针对应用该图像的元素的特定实例显示，并覆盖该实例的默认图像

下面介绍如何定义元素的个例图像，操作如下：

1.首先选择要应用图像的元素

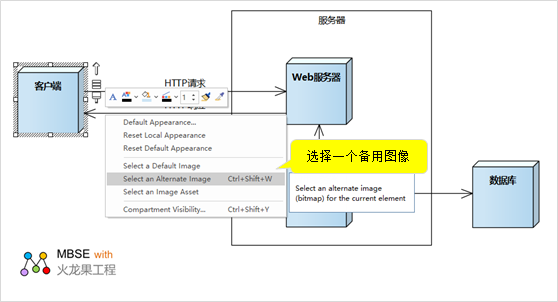

2.然后为元素选择要应用的图像

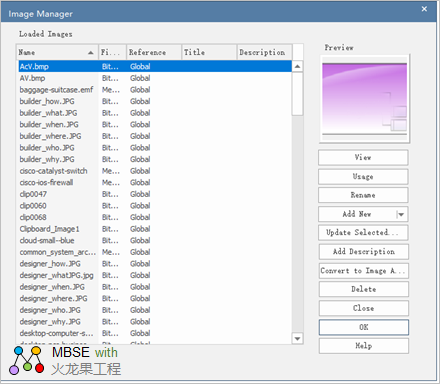

3.选择图像的界面如下 ：

对功能菜单介绍如下：

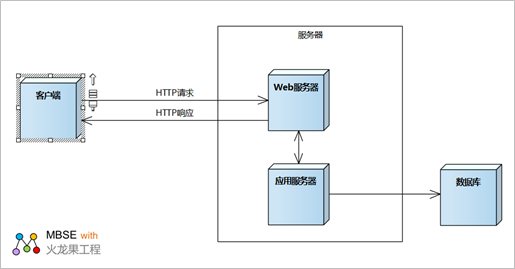

如下是一个示例，使用图像管理器可以更直观、方便的描述客户端与服务端交互的过程。

为一个模型图使用图像定义背景

EA 提供了设置图背景的功能，具体操作如下：

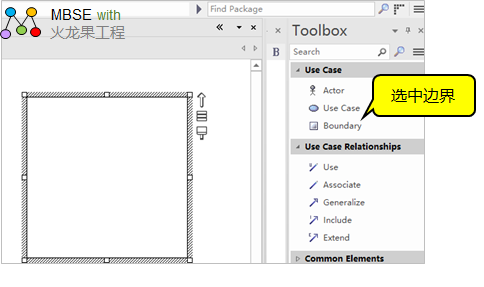

1.打开一个模型图，然后从工具箱的 “Use Case” 页面创建一个 Boundary 边界对象

2.将边界拉伸到可以包含所有元素的大小

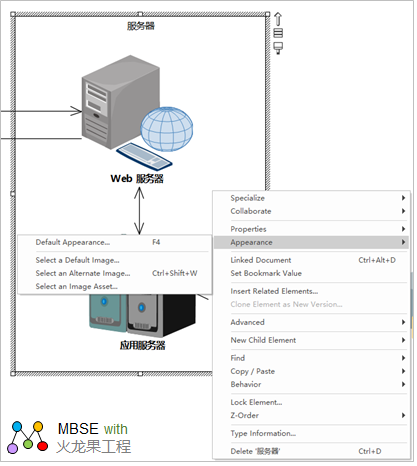

3.按 Ctrl+Shift+W, 打开图像管理， 为模型图背景选择所需的图像。（如果图像管理器中没有合适的 图像 ，也可以导入文件。）

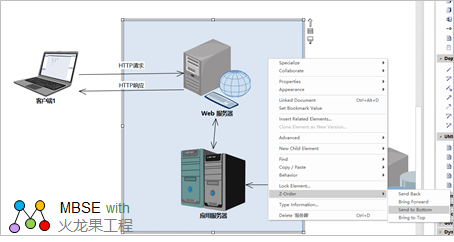

4.右键单击边界元素并选择 “Z-Order”| Send to Bottom' “ 选项，让系统边界置底，这样服务器就可以显示完整了。

5.点击 OK 按钮 。

后记

希望您读了此文后有所受益.
