1.信息视图 简介

在 EA 中可以将模型元素以信息视图显示，显示元素的名称、描述、构造型、状态、版本、作者、优先级或选定的其他属性。信息视图对管理者或非技术受众更具有吸引力。

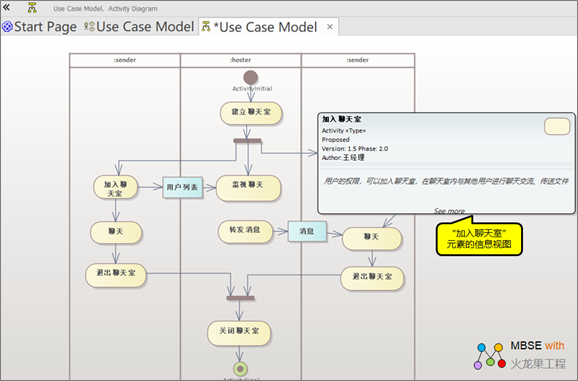

如下是聊天室模型中，“加入聊天室”元素的信息视图：

2.信息视图有什么用？

信息视图可以让建模者在魔心图上展示模型元素的纤细信息。例如：

•  需求工程师可以通过信息视图查看需求的类型、版本、阶段、作者、注释、优先级等属性，以便基于模型对需求进行管理；

•  数据库工程师通常需要查看 table 的列和索引，而数据库管理者可能要查看表的管理属性：类型、版本、优先级等；

•  开发工程师可以利用信息视图查看设计的类和组件的属性：构造型、版本、作者等，以便对设计模型进行管理。

3.信息视图包含哪些内容？

在模型的元素上启用“信息视图”时，这个元素将呈现为圆角矩形，分为两部分：

•  上半部分，左侧显示元素名称、类型和构造型 ; 在右侧显示元素本身形状的小图标。

•  下半部分，显示元素的注释。

如果注释多于可用空间中可以显示的注释，则可见文本的末尾会显示省略号 （ ... ），在这种情况下，可以通过拖动“扩展手柄”来显示更多注释文本以调整元素大小。

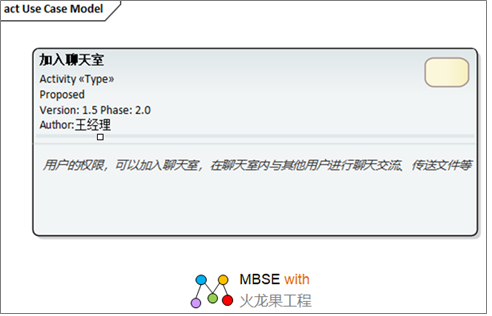

示例一： 我们以聊天室模型中，“加入聊天室”元素的信息视图为例，可以看到显示了元素类型、版本、阶段、作者、注释等，视图如下：

示例二： 如下是某模型中，“需求”元素的信息视图，可以看到显示了需求的类型、状态、版本、阶段、作者、优先级及注释，视图如下：

4.如何设置信息视图？

设置元素的信息视图

设置元素的信息视图操作方法：

1.选中元素，单击鼠标右键

2.选择鼠标右键菜单“外观”

3.选择“启用信息视图”

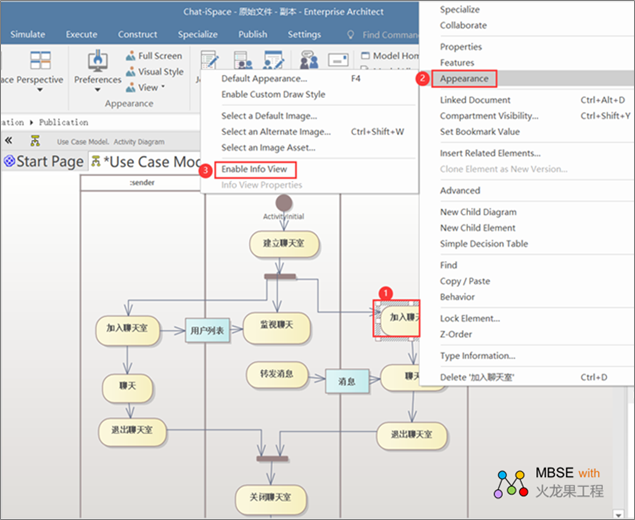

如下是聊天室模型中，“加入聊天室”元素的信息视图设置操作视图：

选择“启用信息视图”后，视图如下：

自定义元素的信息视图

元素信息视图中显示的属性是可以自定义的，属性 默认显示元素的类型和构造型（如果存在构造型），但也可以选择隐藏类型或构造型、或两个都隐藏，并显示元素 “ 阶段 ” 、 “ 版本 ” 、 “ 状态 ” 、 “ 作者 ” 、“注释”和优先级。

自定义元素显示的属性，操作如下：

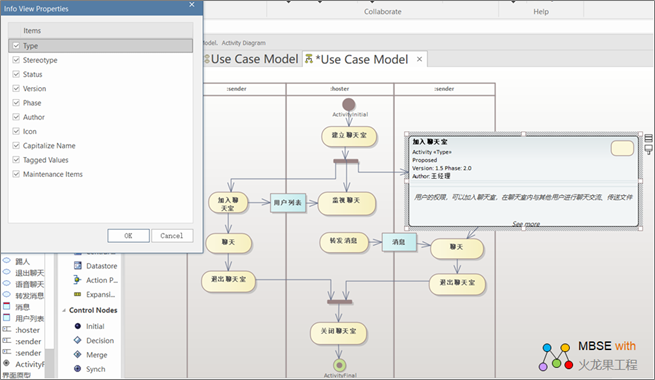

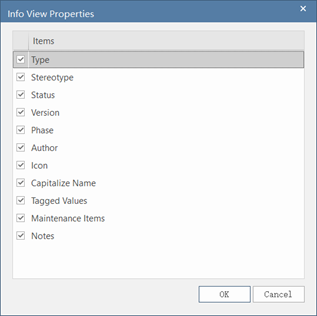

1 、鼠标右键单击该元素并选择“外观 / 信息视图属性”选项；将显示“可见属性”对话框，如下：

2 、 选中 想要显示的属性 对应的复选框（ 也可以勾选掉不要显示的属性 ）。

3 、点击 OK 按钮，则模型图上回按照选择的属性更新显示。

示例

以聊天室模型中的“加入聊天室”这一元素为例，我们来看下显示或隐藏某些属性后的信息视图有什么变化？

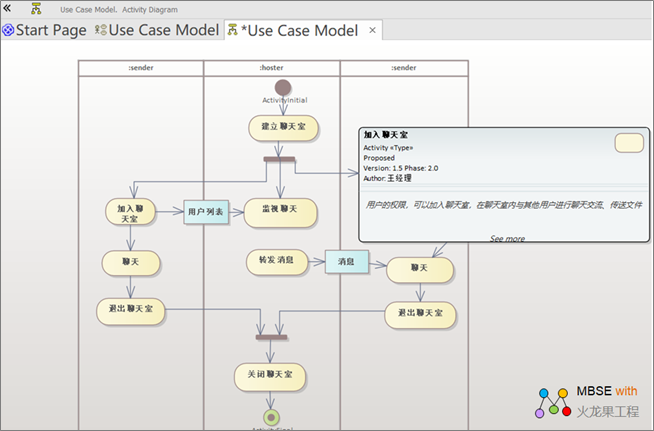

当将 “加入聊天室”元素的 属性对话框中的所有属性都选择上，点 OK 按钮后，可以看到元素的 信息视图显示如下：

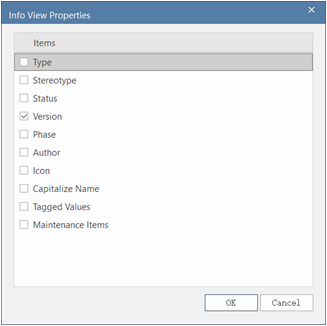

当将 “加入聊天室”元素的 属性对话框中的属性选择部分时，如把“状态、类型、作者、构造型、阶段、大写名称、标记值、维护项目”取消掉，选择保留“版本”属性，

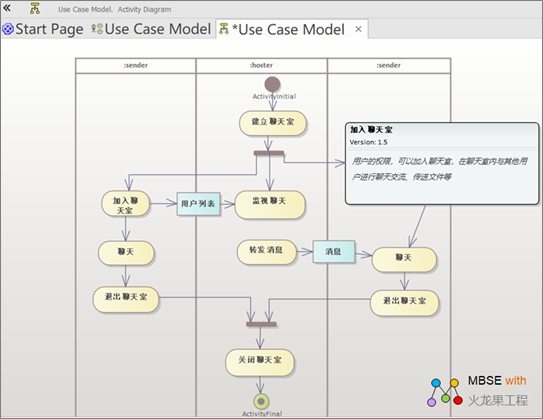

可以看到元素的信息视图显示如下：
