EA中支持的各种图表


作者:张可馨 俎涛(火龙果软件工程)

  653  次浏览      5 次
2022-8-25

简介

EA 在支持可视化建模的同时提供各种图表功能,包括:

•  自定义表格:可以用于显示各种非建模数据。

•  自定义图形样式:可以自定义各种图形的样式,比如颜色、透明度、边框样式等。

•  图表可选视图:用不同的视角为相同的信息提供了一系列视图:

        •  列表

        •  甘特图

        •  关系矩阵

        •  规格视图

        •  构造视图

        •  看板

用户还可以在图上对元素:

•  元素分组:可以将元素根据颜色、字体等进行分组。

•  标记书签:书签可以用数字或文本来设置到图的元素上,以标识图表上的元素,尤其是对元素排序标记,书签很有用。

在 EA 中,还可以使用 Scriptlet 元素通过脚本来定制视图中元素的外观。 Scriptlet 是一个基于 JavaScript 的强大工具。   在本文中提供使用 Scriptlet 的:

•  图表网格样式:可以用于为模型构建一个电子表格、一个仪表板,或一个主页。

•  脚本片段:可以使用脚本片段来利用 EA 底层的丰富图和元素 API 来动态定制外观、文本、标记值等其他属性。

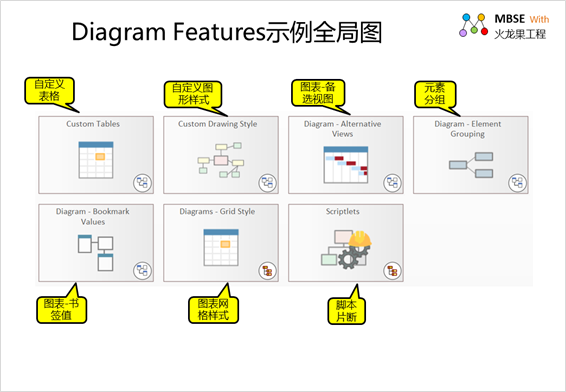

EA 中支持的各种图表

下面就对 EA 支持的各种图表进行详细介绍。

1 、自定义表格

自定义表格可以用于显示各种非建模数据。

如下是一个示例:

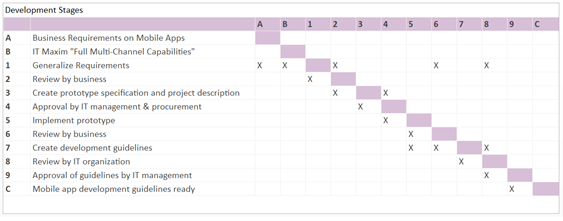

示例 1 :开发阶段

如下是自定义表格的以一个应用示例:描述开发的阶段划分。

如何操作:

•  要手动编辑表数据,必须将表置于“编辑”模式。为此,选择表格,然后按“ F2 ”或右键单击,选择“编辑自定义表格”。要退出编辑模式,请按“ Esc ”或右键单击并选择“退出编辑”。

•  自定义表也可以定义一个名为“脚本”的操作。该脚本可以通过右键单击并选择“执行行为脚本”来执行。该脚本可以通过使用 API 函数更新表中的单元格数据。

•  要查看和编辑“脚本”代码,请选择 ribbon 上的“设计 > 元素 > 行为”或“开发 > 源代码 > 行为”。将打开一个代码编辑器窗口,您可以在其中输入所需的脚本代码。

示例 2 :示例与脚本

如下是自定义表格的示例:使用脚本生成自定义表格的内容。

如何操作:

•  右键单击此选项卡并选择菜单项 “ Execute be havior script ”

•  单元格 (0,0) 的内容将被脚本更新

•  执行的脚本保存为名为“ script ”的操作

它演示了更新表值的四个基本事项 :

•  获取表格元素

•  获取表格的网格元素

•  设置网格内单元格的值

•  保存更新的数据 ( 网格数据以 XML 的形式保存到标记值数据中 )

注意:当脚本运行时,单元格中位置 (1,1) 的数据将被更新,以显示其数据更新的日期时间。

2 、自定义 风格图形

自定义风格图形,可以自定义各种图形的样式,比如颜色、透明度、边框样式等。

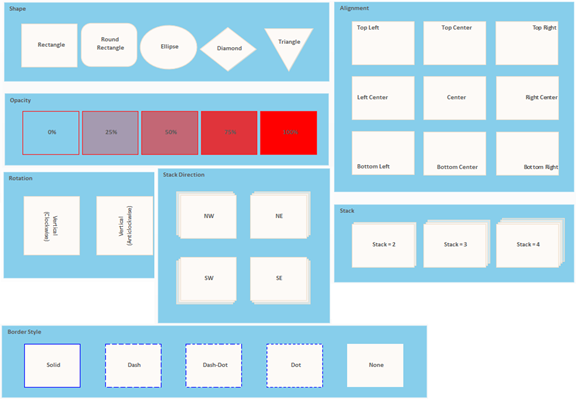

示例 1 :自定义风格图形

如下是示例:

如何操作:

将“自定义样式”选项应用于图表(位于图表的属性窗口的“外观”部分)或到元素(在元素的上下文中找到 menu / 外观 / 启用自定义绘图样式),将显示一系列格式化按钮,右键单击关系图上的元素时,显示在关联菜单上方。

这些按钮可以在所选元素上设置这些属性:

•  颜色

•  透明度

•  文本对齐

•  文本旋转

•  图标位置 ( 应用时 )

•  图标大小 ( 应用时 )

•  堆栈

•  堆栈方向

•  边框样式

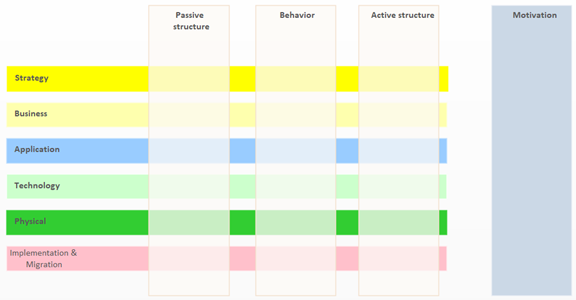

示例 2 :完整框架

如下是使用自定义风格图形建立的企业架构框架图:

•  纵向:动机、主动结构、行为、被动结构

•  横向:策略、业务、应用、技术、物理、实现 & 迁移

3、 图表可选视图

图表可选视图,是用不同的视角为相同的信息提供了一系列的图。

EA 支持的图表备选视图有:

•  图形化视图

•  列表视图

•  甘特图

•  规格视图

•  关系矩阵视图

•  构造视图

•  看板图

对于“关系视图”和“构造视图”,需要在图打开后进行操作切换到相应的视图。

其中看板图是一种特殊类型的图,只能被显示为看板。

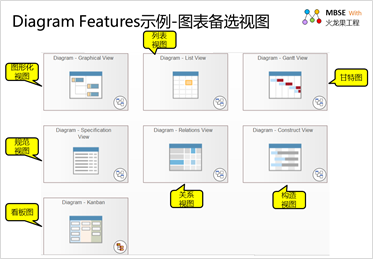

如下是示例:

示例 1 :图形化视图

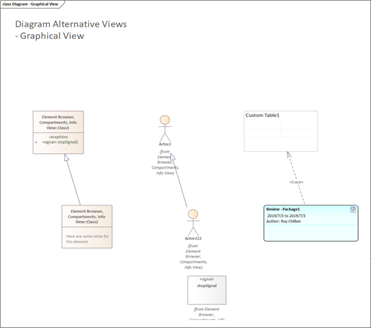

如下是图形化视图,大家常说的建模,就是这个形式了:

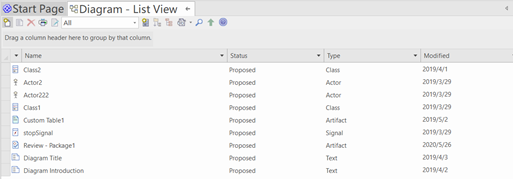

示例 2 :列表视图

如下是列表视图,把元素以列表的形式呈现:

这是进行需求管理非常需要的一种形式。

示例 3 :甘特视图

如下是甘特视图,可以帮助用户制定进度计划,并跟踪进展。

示例 4 :规格视图

如下是类似于一个文档外观的规格视图:

规格视图很适合用来做需求管理。

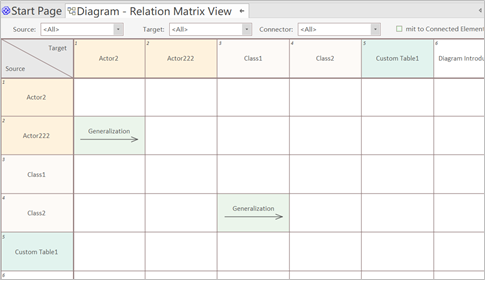

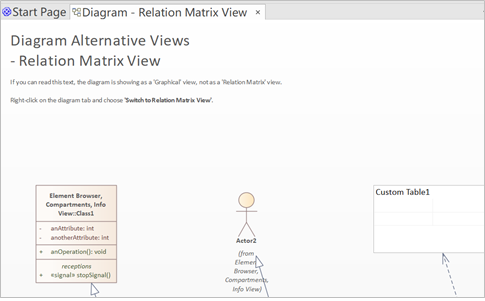

示例 5 :关系矩阵视图

在模型视图上,鼠标右键单击图表选项卡并选择“切换到关系矩阵视图”,

则当前模型图显示为关系矩阵,如下是切换后的关系矩阵视图

矩阵视图可以帮助用户管理各种元素之间的跟踪关系。

示例 6 :构造视图

在模型视图上,鼠标右键单击图表选项卡并选择“切换到构造视图”。

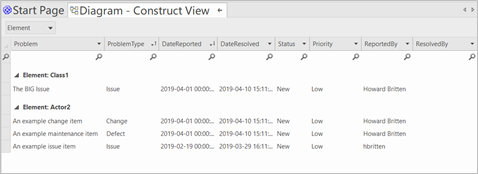

则当前模型图显示为构造视图,如下是切换后的构造视图

元素以列表的形式展示,并具有管理需要的各种属性,例如 :

•  Status :状态

•  Priority :优先级

•  ReportedBy :报告人

•  ResolvedBy :执行人

示例 7 :看板图

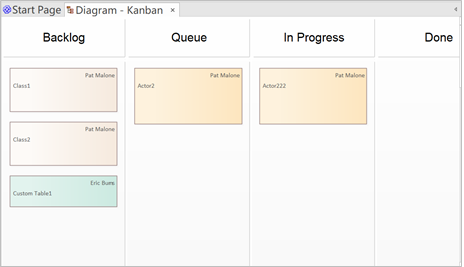

如下是看板视图的示例:

用户可以拖动看板中的元素,实现状态变更和进度跟踪。

4、元素分组

当模型元素比较多的时候,需要对元素分组。在 EA 中可以将元素根据颜色、字体等进行分组。

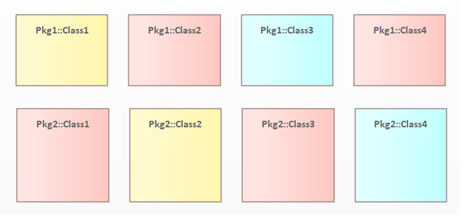

示例:元素分组

•  这个图上的元素被分成了三个不同的组,这三组被设置了不同的颜色。

•  选择组中的任何一个元素都将选择该组中的所有元素,然后可以将元素作为一个集合执行操作,例如移动、设置颜色、字体等。

•  在一组元素上选择拖动一个矩形,仍然可以选择图表上的单个或多个元素,与分组无关。

如何操作:

•  要对元素进行分组,选择希望组合在一起的元素,右键单击选中的任何一个元素,然后从菜单中选择“ group elements ”。

•  要取消对元素的分组,请选择一个组,然后右键单击选中的元素,从菜单中选择“取消分组元素”。

5 、书签图表

书签可以用数字或文本来设置到图表元素上,以识别图表上的元素,尤其是在顺序重要的时候,书签值很有用。 如下是示例:

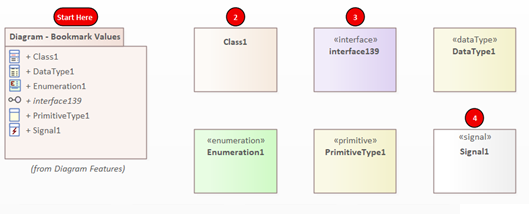

示例:图表书签值

如何操作:

•  右键单击一个元素,从弹出菜单中选择“设置书签值”。

•  要显示或隐藏关系图上的所有书签,请右键单击关系图背景,并从弹出菜单中选择“ bookmarks > show (or hide) all Bookmark Values ”。

6 、网络样式图表

•  网格样式图表可以为模型构建一个电子表格、一个仪表板,甚至一个主页。

•  比如有的电子表格,如 overlay ,可以自动将元素限制在指定的行和列集合内的单元格大小。

•  自动将图表分割为单元格,即 :

        •  每个网格单元可以容纳一个元素

        •  行、列和单元格大小都可以配置可选的行和列标题,帮助通过网格位置

        •  引用单元格 ( 如 A:1)

        •  提供了一个新的脚本 API ,可以通过元素的网格位置来引用它们

        •  与新的 Scriptlet 元素集成,可以自动更新和处理网格中的元素

        •  它是一种新的强大的组织和管理中大型信息集的工具

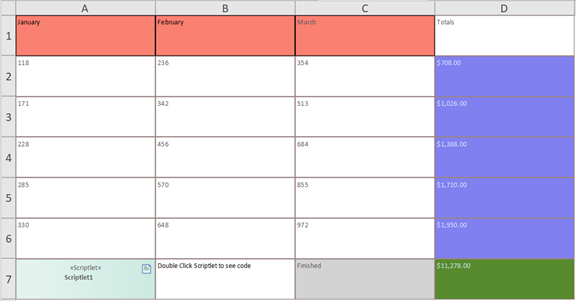

示例 1 :电子表格

如下是一个电子表格示例,其中的每个单元格的内容,都是通过 Scriptlet 来生成的。通过 Scriptlet 的脚本可以更新网格上每个元素(单元格)的值。用户可以双击单元格来编辑对应的 Scriptlet 脚本,也可以使用关联菜单运行 Scriptlet 脚本,更新单元格。

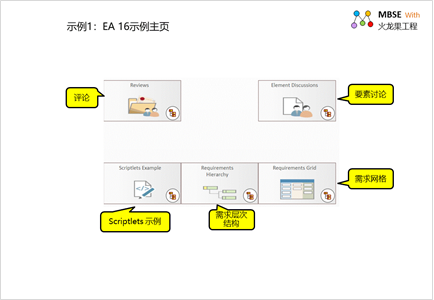

示例 2 :模型图主页目录

模型图的目录视图,可以把多个模型图的链接生成导航单元格,然后列在一个目录视图上,当用户点击一个导航单元格的时候,就打开对应的图。如下是 EA 16 示例主页提供的导航单元格:评论、元素评论、 Scriptlet 示例、需求层次结构、需求网格

如下是元素评论的示例:

用户可以打开评论界面,对评论进行记录和查看。

如何操作:

通过选择“ Start > collaboration > (Journal | discussion | Review) ”,可以从 ribbon 访问讨论和评论窗口。

它提供了三个单独的页面,分别是:日志、讨论和评论。

•  “日志”页面是记录与该元素有关的思想、活动或发展的每日日志。

•  “讨论”页面是用来记录团队成员之间关于元素的正式讨论的。

•  “评审”页面显示了对元素的正式评审。它只显示链接到特定元素的审查主题。

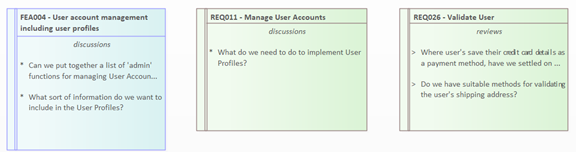

下面的图是启用了用于查看和讨论的分隔可见性

7、脚本片断

用户可以使用脚本片段来利用 EA 底层的丰富图和元素 API 来动态定制外观、文本、标记值等其他属性。

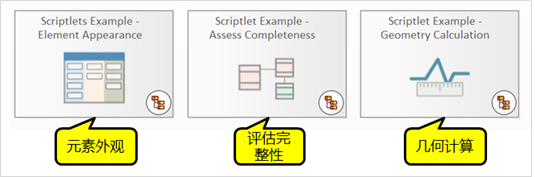

EA 提供了许多模型示例,如下是三个示例图表,它们展示了几种使用 scriptlet 强大功能来增强模型的方法。

如下是其中一个示例:

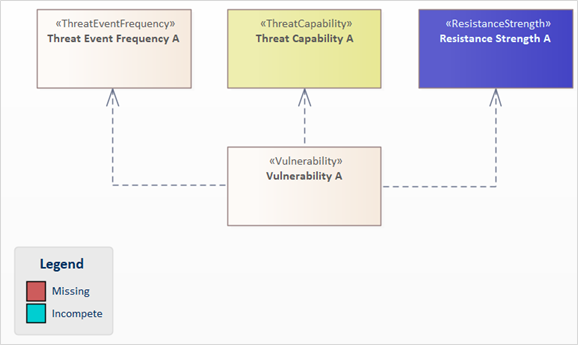

示例:评估完整性 - 威胁社区模式

这个来自模型向导的风险分类图添加了一个 Javascript Scriptlet 元素,以评估作者对每个线程元素的完整性。如果所需的细节不完整或缺失,元素将相应地着色。

如何操作:

要查看 Scriptlet 执行的 JavaScript 代码,在图中选择 Scriptlet 工件,然后从“ Develop ” ribbon 中,选择“ Source code > Behavior > Edit Internal code ”选项。



后记

希望您读了此文后有所受益.
