UML 模型框架(基于EA)

作者:黄月,俎涛(火龙果软件工程)
  871  次浏览      50 次
2021-9-16


1. UML概览

UML(Unified Modeling Language)又称统一建模语言或标准建模语言,是一个支持模型化和软件系统开发的图形化语言,为软件开发的所有阶段提供模型化和可视化支持,包括从需求分析到规格,再到构造和配置。

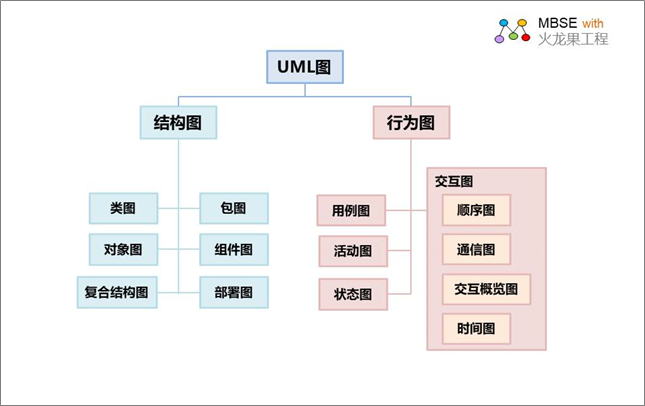

UML当前最新规范是2.5,共有13种图,分为两大类:静态结构图和动态行为图。

  • 静态结构图
  • 这类图形通常用来对那些构成模型的“要素”进行建模,诸如:类,对象,接口和物理组件。另外,它们也被用来对元素间的关联和依赖关系进行建模。共有6种:类图、对象图、组件图、包图、部署图、复合结构图。

  • 动态行为图
  • 这类图形用来记录在一个模型内部,随时间的变化,模型执行的交互变化和交互瞬间的状态;并跟踪系统在真实环境下如何表现,以及观察系统对一个操作或事件的反应和结果。共有7种:用例图、活动图、状态图、顺序图、通信图、交互概览图、时间图,其中后4种图又统称为交互图。

    如下图所示:

    2.EA对UML建模的支持

    EA提供了一套完整的UML模型框架,并能将模型进行转换。本文通过EA中的模型样例,对UML模型及相关转换进行介绍。

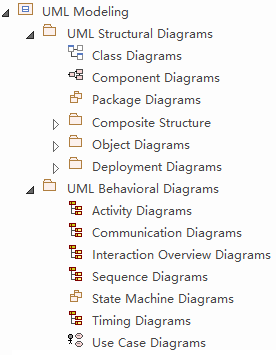

    如下是EA中UML的模型框架:

    图示 元素说明
    静态结构图:
  • 类图
  • 组件图
  • 包图
  • 复合结构图
  • 对象图
  • 部署图
  • 动态行为图:
  • 活动图
  • 通信图
  • 交互概览图
  • 顺序图
  • 状态机图
  • 时间图
  • 用例图
  • 2.1 静态结构图

    2.1.1类图模型示例(Class Diagram)

    类图是最常见的UML图之一,它独立于开发语言,用于从业务领域模型到编程源代码模型的结构和语义关系建模。

    在看例子之前先说两个概念:PIM类模型和PSM类模型。

    • PIM类模型:与平台(或者说与开发语言)无关的模型
    • PSM类模型:确定开发语言的模型

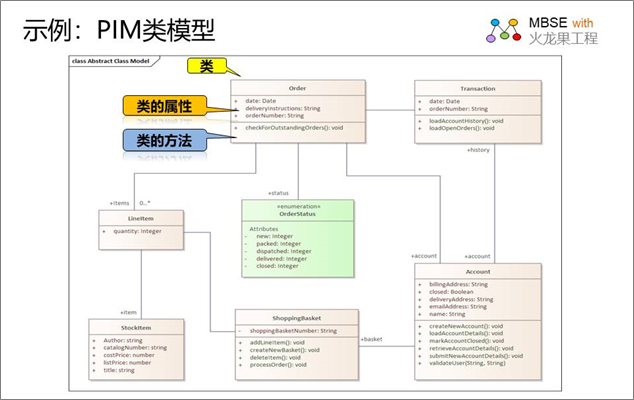

    如下是一个订单系统的PIM类模型,它由类和类之间的关系组成:


    元素图示 示例名称
    Order
    LineItem
    StockItem
    ShoppingBasket
    Account
    Transaction
    枚举
    OrderStatus
    关系
    (关联)

    下边把这个PIM类模型转换成PSM类模型。

    EA可转换的代码类型有:

    - C#

    - C++

    - Java

    - PHP

    - VB.Net

    这里选择转换成C#模型,操作步骤如下:

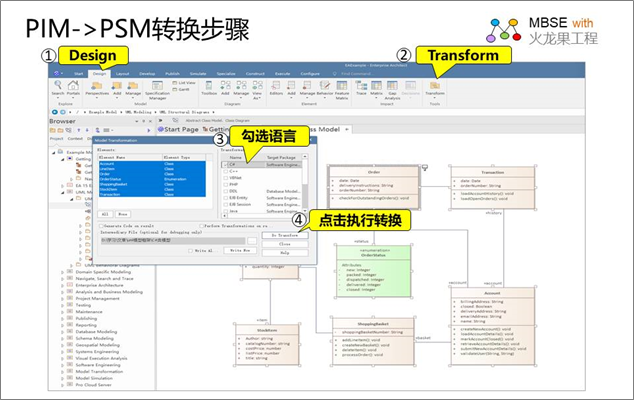

    选中要转换的类图,然后在主菜单中选择Design -> Transform -> Model Transformation,弹出Model Transformation选项框->勾选C#,点击“Do Transform”执行转换,如图:

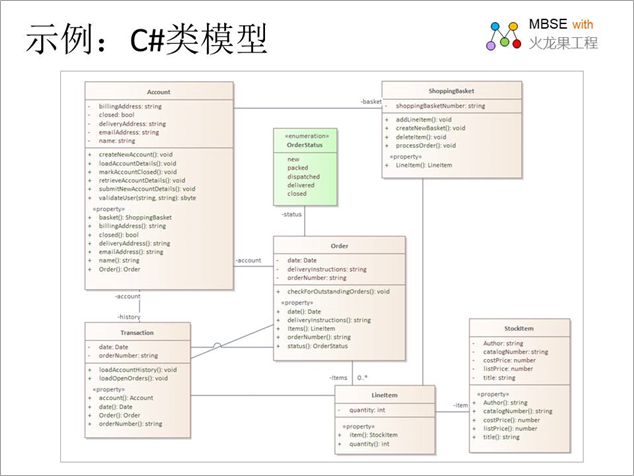

    转换完成后即生成C#类模型:

    从这个模型可以得到C#代码,操作步骤如下:

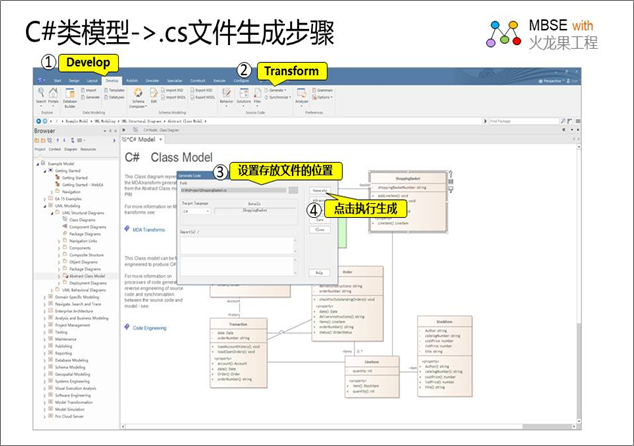

    选中要转换的C#类图,然后在主菜单中选择Develop -> Generate ,弹出Generate Code操作框->设置存放C#文件的位置,点击“Generate”,即生成.cs文件。生成步骤及结果如图展示:

    在EA中点击“Edit”打开刚才生成的.cs文件,效果如下图:

    2.1.2组件图模型示例(Component Diagram)

    组件图说明了组成系统的软件、嵌入式控制器以及它们的组织结构和依赖关系,组件图比类图有更高层次的抽象。组件图通常是由一个或多个类(或对象)在运行时实现的组件集合,它们是构建块,最终一个组件图可以包含系统的很大一部分。

    下边来看一下用EA创建的逻辑组件图和物理组件图:

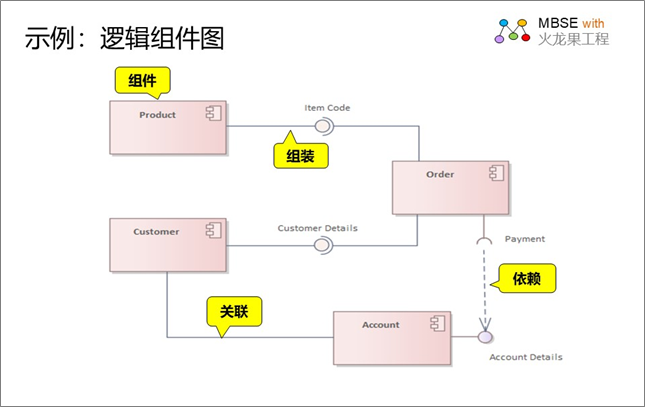

    逻辑组件图

    逻辑组件图展示了许多组件及其相互间关系。如图:

    图中展示的元素有组件、装配连接器、接口和关系, 如表:

    元素图示 示例名称
    组件
    Product
    Customer
    Order
    Account
    装配连接器
    Item Code
    Customer Detail
    接口
    Payment
    关系
    (依赖)
    (关联)

    装配连接器Item Code、Customer Detail将组件Product和Customer提供的接口连接到Order指定的接口,用依赖关系将Customer关联的组件Account的详细信息映射到所需的接口Payment(这个接口也由Order指定)。

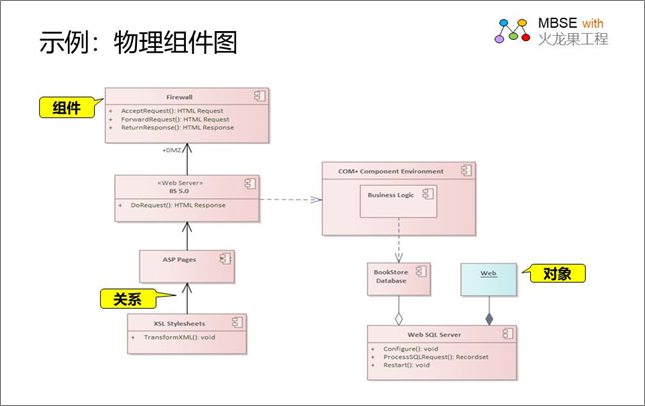

    物理组件图

    物理组件图描述了组成系统的许多物理组件(服务器)之间的关系。如图:


    元素图示 示例名称
    组件
    Firewall
    Web Servers: IIS 5.0
    ASP Pages
    XSL Stylesheets
    COM+ Component Environment(involves Business Logic)
    BookStore Database
    Web SQL Server
    关系
    关联
    依赖
    聚合、组成
    对象
    Web

    组件XSL Stylesheets、ASP Pages、Web Servers、Firewall间的关系依次为关联;组件Web Servers和COM+ Component Environment之间是依赖关系;COM+ Component Environment与BookStore Database之间是依赖关系;BookStore Database、Web跟Web SQL Server是聚合关系。

    2.1.3包图模型示例(Package Diagram)

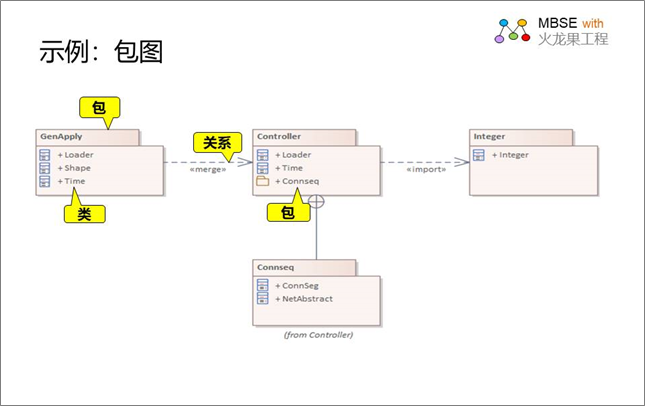

    包图描述了包中模型元素的组织以及它们之间的依赖关系,包图还提供了相应名称空间的可视化。包由多个类组成,也可以由类和包组成,如下图:

    图中包含的元素有:4个包,其中包Controller由类和包Connseq组成,其他三个包由类组成。

    元素图示 示例名称
    GenApply
    Controller
    Connseq
    Integer
    关系
    (合并)
    (导入)
    (包含)
    关系
    Web

    包GenApply与包Controller是合并关系;包Controller与包Integer是导入关系;包Connseq与包Comtroller是聚合关系。

    2.1.4复合结构图模型示例(Composite Structure Diagram)

    复合结构图反映了类的内部协作,描述功能的接口或组件(及其属性)。复合结构图类似于类结构图,但是类结构图建模了类结构的静态视图,包括它们的属性和行为;而复合结构图为结构的特定用法建模。在复合结构图中,类作为部件或执行特定角色的运行时实例被访问。

    如果由类填充的角色需要多个实例,则这些部分可以具有多样性。部件类定义的端口应该在复合结构中表示,以便所有连接部件提供由端口指定的接口。

    下边看两个示例:

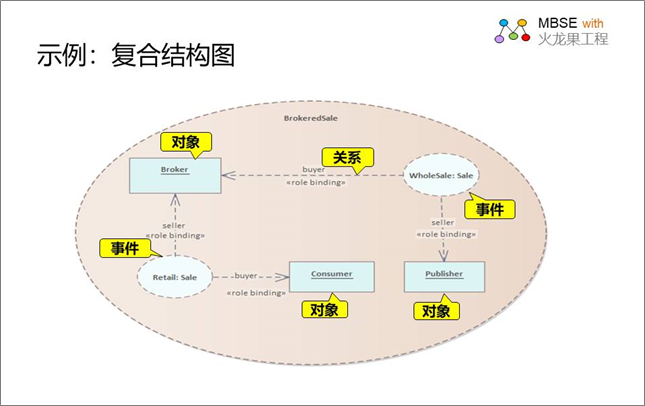

    第一个例子是事件间进行协作的复合结构图(代理销售“BrokeredSale”复合结构图),如下图:

    这个示例描述的是:

    批发“WholeSale”和零售“Retail”两个事件间的协作,涉及的对象有“Publisher”、“Broker”和“Consumer”,事件与对象之间是依赖的关系。

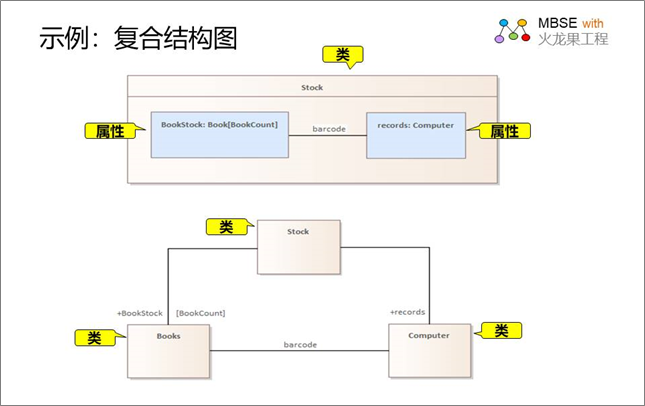

    第二个例子是属性的复合结构图,如图:

    这个复合结构图用两种方式表示Stock类的属性。第一种方式包含了类元素中的属性,而第二种方式使用连接器来反映属性。

    图中元素说明:

    元素图示 示例名称
    协作事件
    WholeSale
    Retail
    对象
    Publisher
    Broker
    Consumer
    属性
    BookStock
    Records
    Stocks
    Books
    Computer

    2.1.5对象图模型示例(Object Diagram)

    对象图与类图密切相关。区别在于对象图描述了类的对象实例及其在某个时间点上的关系。

    对象图不显示其所对应的类图的结构变化,但反映多样性,并能为角色实例化的类服务。创建应用关系和类的不同实例,对理解复杂的类图是很有用的。

    对象图也对运行时的行为建模,类似于复合结构图。不同之处在于对象图是静态类图的例证,而复合结构图反映的运行时的架构不同于静态结构图所呈现的情况。

    对象图也是一种通信图(它也对对象之间的连接进行建模,并沿着每个序列事件路径)。

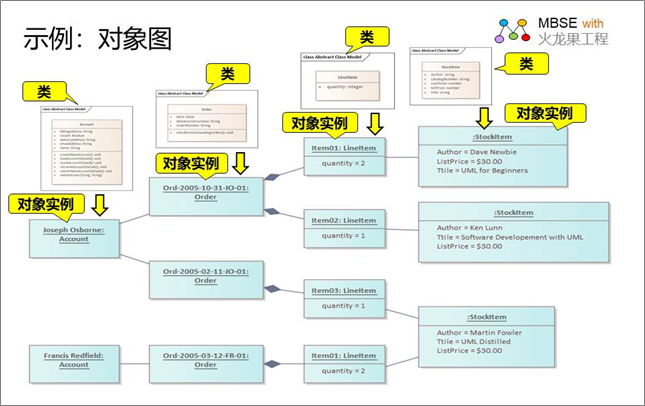

    如下示例:

    这个示例显示了来自PIM类模型的一组实例,它说明了两个账户持有人所做的购买活动。

    类的对象实例
    Account Joseph Osborne
    Francis Redfield
    Order Ord-2005-10-31-JO-01
    Ord-2005-02-11-JO-01
    Ord-2005-03-12-FR-01
    LineItem Item01
    Item02
    Item03
    StockItem Item01
    Item02
    Item03

    2.1.6部署图模型示例(Deployment Diagram)

    部署图显示系统将如何部署以及部署在哪里,即系统的执行架构。

    • 硬件设备、处理器和软件执行环境(系统构件)反映为节点,内部结构可以通过嵌入或嵌套节点来描述。
    • 部署关系指示工件的部署,而清单关系显示组件的物理实现。
    • 当工件被分配到节点进行建模系统的部署时,使用部署规范来指导分配。
    • 部署图还可以指示节点具有的状态,或显示具有状态的实际运行时值的节点实例,以表示特定的条件或场景。

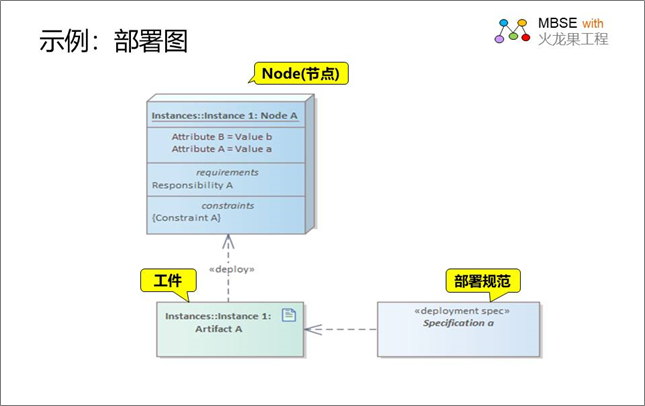

    如下图:

    图中的元素说明:

    元素图示 示例名称
    结点
    Instances::Instsance1:Node A
    工件
    Instances::Instsance1:Artifact A
    部署规范
    Specification a

    2.2动态行为图

    2.2.1用例图模型示例(Use Cases Diagram)

    用例图捕获用例(Use Cases)以及参与者(Actors)和子系统之间的关系,可以用来:

    • 描述系统的功能需求
    • 描述外部事物(参与者)在系统边界上交互的方式
    • 描述系统的响应

    用例:就是外部可见的系统功能,对系统提供的服务进行描述;

    参与者:是与应用程序或系统进行交互的用户、组织或者外部系统;

    子系统:一般由几个用例组成,表示系统的一部分功能。

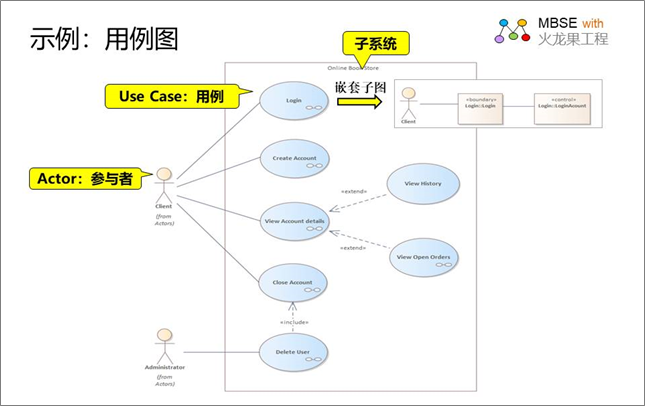

    下面是在线书店用户管理子模块的类图示例:

    图中的元素说明:

    元素名称 示例名称
    子系统 Online Book Store
    参与者(角色) Client
    Administrator

    用例 Login
    Create Account
    View Account details
    Close Account
    View History
    View Open Orders
    Delete User

    • 子系统:Online Book Store-用户管理子系统
    • 用户 《Client》 的UseCase有”Login”、 “Create Account”、”View Account details”、 “Close Account”;”View Account details”扩展出了”View History”和”View Open Orders”。
    • 用户《Administrator》的UseCase有” Delete User”,”Delete User”包含”Close Account”.
    • 用例包含嵌套的序列图和通信图,这些子图描述用例的基本流。如图上示例的是顾客登录的基本流。

    2.2.2活动图模型示例(Activity Diagram)

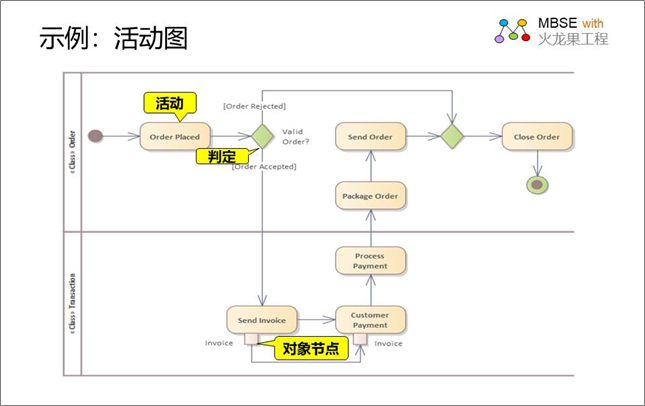

    活动图用于对系统行为建模,说明系统的各个元素之间的交互。它们显示了系统遵循的基于条件测试、并发处理、数据访问和过程中断的逻辑路径。可以描述业务流程、程序流程、用户操作流程。如下图所示:

    此图显示了使用泳道来组织元素,这些元素可以水平或垂直方向放置。该图还显示了通过对象流连接的输出和输入引脚的使用

    图中主要元素说明:

    元素图示 示例名称
    泳道
    Transaction
    Order
    动作
    Order Placed
    Send Order
    Close Order
    Package Order
    Process Payment
    Customer Payment
    Send Invoice

    判定
    Valid Order
    动作指针
    Invoice

    2.2.3 顺序图模型示例(Sequence Diagram)

    顺序图描述几个对象随时间顺序进行的交互。通过创建包含参与者和用例中涉及的元素的顺序图,为用户和系统要完成的任务的步骤进行顺序建模。

    顺序图可以:

    • 描述工作流、消息传递以及元素如何随着时间的推移而协作;
    • 在分析的早期阶段,获取整个系统的信息流和职责;
    • 元素之间的消息最终成为Class模型中的方法调用;
    • 为用例场景制作解释性模型;

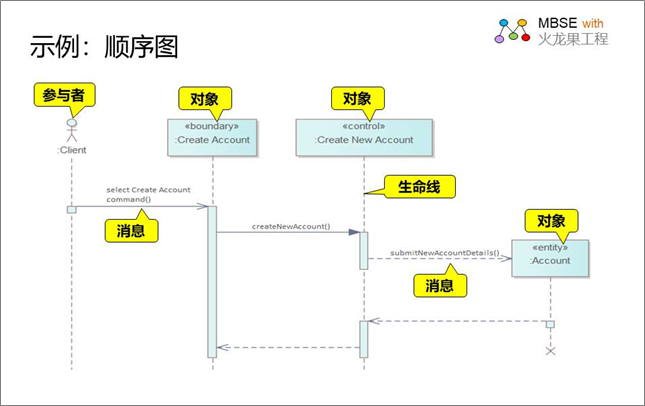

    见如下示例,描述了用户注册账户涉及的对象及对象间的消息交互的顺序,图中参与者及对象元素带有生命线:

    2.2.4通信图模型示例(Communication Diagram)

    通信图描述几个对象的交互通信关系,更关注对象之间的连接关系而非交互顺序;它可以描述用户和系统的交互,也可以描述程序对象之间的交互。交互消息可以覆盖在类或组件图上,以显示元素是如何进行通信的。

    通信图使用有序的标记关联来说明处理过程。采用编号指示处理的顺序和嵌套。编号样式可以是:1 1.1 1.1.1 1.2等等。

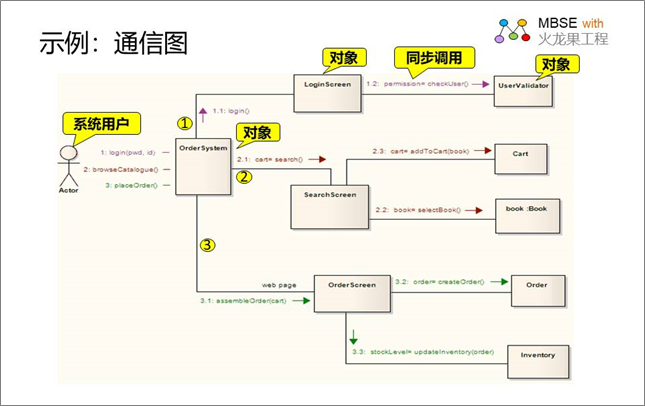

    见如下图书订购的通信图示例:

    用户操作订单系统,首先进行用户登录验证,然后进行图书查询,最后生成订购单。

    1:login(pwd,id)
       1.1:Login()
       1.2:permission=checkUer()
    2:browseCatalogue()
       2.1:cart=search()
       2.2:book=selectBook()
       2.3:cart=addToCart(book)
    3:placeOrder()
       3.1:assembleOrder(cart)
       3.2:order=createOrder()
       3.3:stockLevel=updateinventory(order)

    2.2.5交互概览图模型示例(Interaction Overview Diagram)

    交互概览图用于描述在整个控制流的过程中,各个交互场景中对象的交互,类似于高级活动图。因此,它使用称之为“片段”的交互事件(InteractionOccurrence)来表示一系列活动,可以通过双击“片段”查看这些活动的细节。

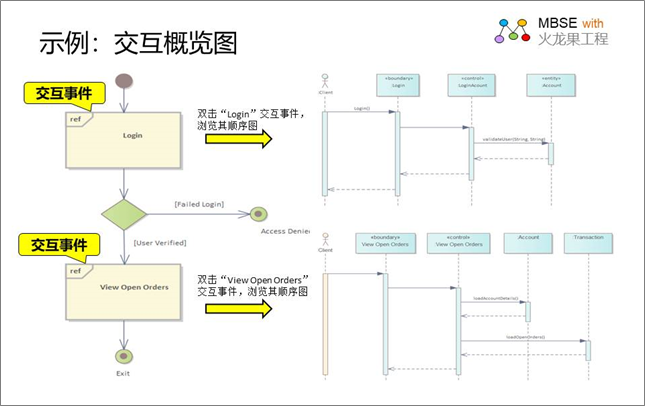

    见如下浏览订单的交互概览图示例:

    这是用户登陆系统查看订单的交互概览图,包含两个交互事件:

    • Login事件

    双击“Login”打开用户登录的顺序图(如右上图),查看登录过程中涉及的三个对象“《boundary》:Login、 《control》:LoginAccount、 《entity》:Account ”如何进行交互;

    • View Open Order事件

    双击“View Open Order”打开用户查看开放订单的顺序图,了解登录过程中涉及的四个对象“《boundary》:View Open Orders、 《control》: View Open Order、 :Account”、 :Transaction ”如何进行交互。

    2.2.6 状态图模型示例(StateMachine Diagram)

    状态图用于描述一个对象(通常是Class或者Actor)如何在一个生命周期中的各状态之间移动,并根据转换触发器和约束警示条件对其行为进行分类。

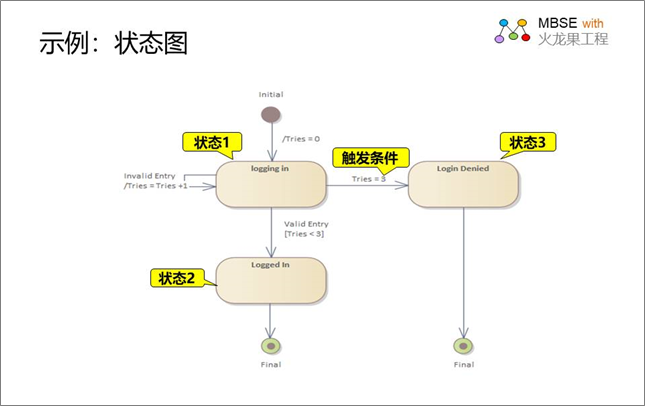

    见如下“登录”的状态图示例:

    “登录”一共有3个状态:进行登录(logging in)、登录成功(Logged in)、拒绝登录(Login Denied)。

    2.2.7时间图模型示例(Time Diagram)

    时间图描述了在时间尺度内不同对象随时间变化的状态和交互。它可以在定义或分析通信协议、服务器响应、软件组件、业务或系统流程或其他实体时使用,这些实体的实际时间值对分析至关重要。与状态图相比较,状态图显示状态之间的转换序列,但不显示这些转换相对应的时间尺度。

    下边结合时间图模型示例,分析时间图的两种形式:状态生命线和数值生命线。

    • 状态生命线(State Lifeline)

    状态生命线表示对象在时间度量范围内的状态。X轴表示时间,y轴表示状态之间的离散转换。

    状态转换可以用属性进行描述,常用的属性有:时间约束、持续时间约束、事件等,说明如下:

    属 性 描 述
    Time Constraint
    时间约束
    指在生命线内更改状态所花费的时间,或传输消息所花费的时间。
    Duration Constraint
    持续时间约束
    描述在一个特定状态下的生命线周期,约束条件由生命线内的状态更改或生命线收到消息引起。

    Event事件
    描述正在发生的事件。
    At Time时间 指定状态改变的开始时间。
    Transition to
    转变至
    指示生命线更改到的状态。


    示例图中OK转换点具有以下属性:

    属 性
    At Time
    70ms
    Transition to Idle
    Event
    OK
    Time Constraint t..t+3

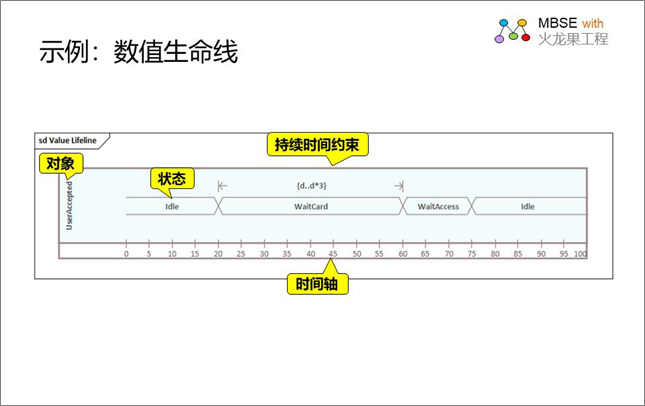

    • 数值生命线(Value Lifeline)

    数值生命线描述生命线的状态,平行线表示稳定的状态,线之间的交叉表示状态的转变。

    图10ms的转换点具有以下属性:

    属 性
    At Time
    20ms
    Transition to Waitcard
    Event
    Switch
    Duration Constraint d..d+3

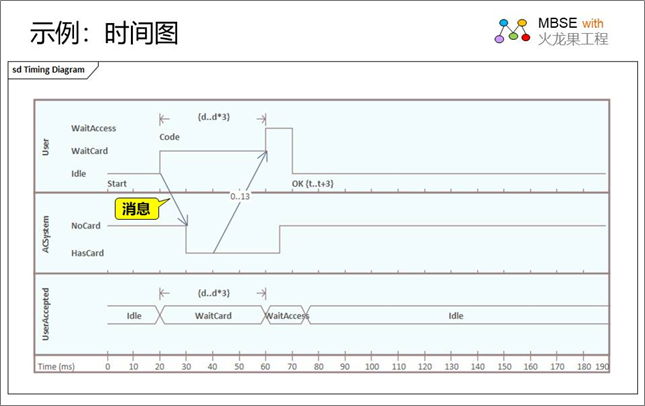

    当状态生命线和数值生命线的X轴即时间轴相同时,可以把两者叠加。上边两图叠加后的效果如下:

    图中的箭头表示消息(Message),是时间图的属性之一:

    属 性 描 述
    Message 消息

    指在生命线内更改状态所花费的时间,或传输消息所花费的时间。

    以上介绍了EA中UML的模型框架,在实际应用的时候,需要一定的时间熟悉各种模型的元素、关系等等。欢迎交流!

    希望本文对您的建模工作有帮助。更多的有关EA建模资料如下:

  • 视频:http://tool.uml.com.cn/ToolsEA/jswd-ysm.asp?partname=sp
  • 文章: http://tool.uml.com.cn/ToolsEA/docea.asp?partname=wk
  • 如果您希望了解更多信息:

    • 欢迎访问建模者频道 http://modeler.org.cn/
    • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969

    下载PDF:UML 模型框架(基于EA)

    本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
