JIRA 和 EA进行数据交互

作者: 王玉,李澎涛
  2821  次浏览      16 次
2021-7-14

编辑推荐:
本文介绍了将 JIRA 与EA模型集成的配置和方法,接下来请阅读文章了解详情。
本文来自于Sparx 社区网站,由火龙果软件Alice翻译、推荐。

EA 现在支持将第三方提供商的数据集成到 EA 模型中,本文将介绍了 JIRA 与 EA 模型集成的配置和实现的方法。 EA 模型和 JIRA 集成可以通过 Pro Cloud Server 进行,可以实现在 JIRA 和 EA 模型之间导入数据和同步。

JIRA与 EA交互的原理

对于用 JIRA 进行项目管理,用 EA 进行系统和软件建模的用户会产生如下的需求:

•  把 JIRA 的项目任务和 EA 模型进行关联。

•  可以对 JIRA 的项目任务分配模型元素,制定项目计划,跟踪项目任务进度,分析需求变更对项目的影响。

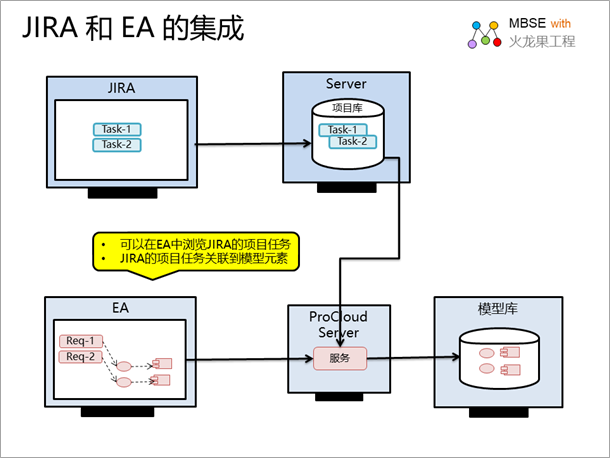

为此, PCS 提供了能够集成 EA 和 JIRA 的功能,具体的原理如下图所示:



JIRA与 EA 交互的工作场景

EA 集成 JIRA 后, 可以进行的工作场景如下:

•  浏览 JIRA 的项目任务;

•  在 EA 分配需求、设计、测试模型元素到项目任务;

•  在 EA 中编辑项目任务的属性;

•  在 EA 中分析需求变更对项目任务的影响;

•  在 EA 中分析模型变更对项目计划的影响;

用户还可以:

•  导入 JIRA 的项目到 EA ;

•  导出 EA 的模型元素到 JIRA 。

•  同步 EA 和 JIRA 中的项目的更改。

JIRA与 EA的接口配置过程

配置 EA 和 JIRA 交互的先决条件:

•  企业版、联合版或完全版的 EA14 及以上版本

•  安装好 PCS

•  对托管外部数据的服务器的物理网络访问

•  用于访问外部数据的用户信息

通过 PCS 使 EA 和 JIRA 交互数据的主要流程

•  将 JIRA 对象导入和导出到连接的 Enterprise Architect 模型

•  在 JIRA 对象和 Enterprise Architect 元素之间创建链接

配置 PCS 过程:

对于与 JIRA 等第三方工具的每次集成,都必须在 PCS 客户端配置中创建数据提供者。通过 PCS 客户端中的集成选项卡定义集成数据提供者详细信息。

第 1 步:   使用云模型配置 SBPI :

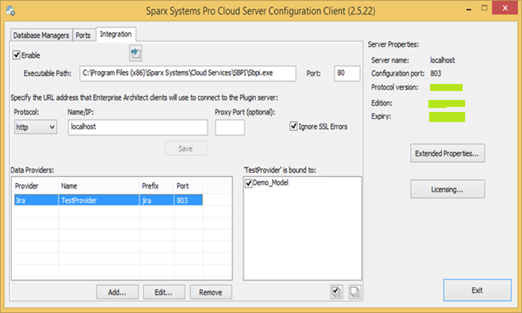

打开 PCS 客户端选择集成选项卡(如下所示的选项卡)

单击保存以添加新的集成设置。

如下是集成选项卡的字段说明:

字段

操作说明

Enable

用于启用 ( 或禁用 ) 当前 PCS 的集成插件功能

Executable Path

选择将包含在 PCS 中的 Sbpi.exe 文件

Port

端口,默认值为 80

Protocol

协议,默认选择 Http

Name/IP

PCS 的位置

"Provider" is bound to

服务器中可用的云存储库列表。

步骤2: 为 JIRA 创建数据提供者。

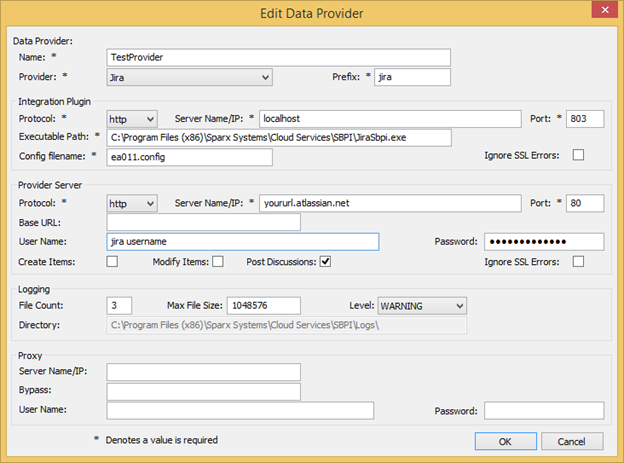

要与外部应用程序(如 JIRA )通信,必须在 PCS 中创建数据提供程序。单击添加跳转到数据提供者页面。

配置数据提供者字段说明:

字段

操作说明

Name

JIRA 提供商的名称,用于在 EA 中通过对应名称访问指定模型。

Provider

选择 JIRA( 当前数据提供程序的提供程序类型 )

Prefix

根据选择的提供程序自动填充 ( 以唯一名称标识当前的数据提供程序 )

配置 PCS和云设置字段说明:

字段

操作说明

Server name/IP

输入 Pro Cloud server 所在的服务器地址

Port

输入 Pro Cloud Server 的端口号

Executable Path

默认路径 C:\Program Files (x86)\SparxSystems\Cloud Services\SBPI\JIRASbpi.exe .

Config Filename

这个值表示当前集成插件的配置文件的物理文件名,它必须与集成插件的可执行文件驻留在同一个文件夹中

配置 JIRA 帐户 字段说明 :

字段

操作说明

Server name/IP

输入 JIRA 的 base URL

Port

默认是 80( 如果协议是 HTTP) 和 443( 如果协议是 HTTPS)

Base URL

不适用于 JIRA

username

JIRA 的用户名

Password

JIRA 的密码

Create Items

如果选中,允许用户通过 EA 在 JIRA 中创建新项目。

Modify Items

如果选中,允许用户通过 EA 修改 JIRA 项目

Post Discussions

如果选中,允许用户根据 JIRA 中的元素创建讨论

单击保存以添加新的数据提供程序配置。

完成上述配置后,在服务中 重新启动 Sparx Systems Professional Cloud 服务 。

JIRA和EA的对接界面

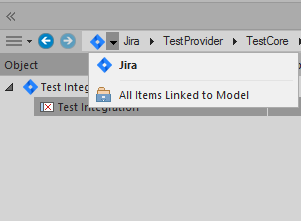

在 Enterprise Architect 中查看 JIRA 项目

在 Enterprise Architect 中导入 JIRA 项目

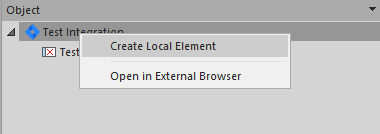

• 右键单击列表中的 JIRA 项目。

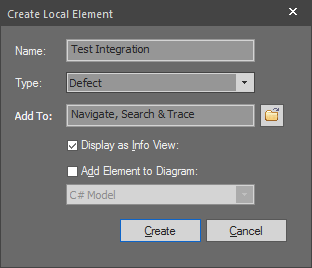

• 选择创建本地元素

将 Enterprise Architect 元素与 JIRA 项链接

Enterprise Architect 中的现有元素可以链接到 JIRA 中的现有项目,方法是将本地元素从   项目浏览器拖放   到 JIRA 项目上。

将 Enterprise Architect 元素导出到 JIRA

JIRA 的专业云服务器集成甚至允许从 Enterprise Architect 中的现有元素创建新的 JIRA 项目。必须在集成提供程序中启用创建项目

1.选择本地 Enterprise Architect 元素(在   项目浏览器中)。

2.浏览外部提供商并选择所需的目标位置。

3.在外部数据菜单中,选择 “ 创建链接项目 ” 。

在 Enterprise Architect 中同步来自 JIRA 的更改

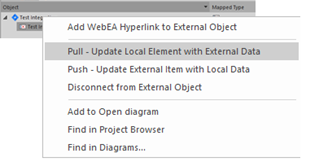

如果自企业架构师中创建或链接的项目以来,任何 JIRA 项目已被修改,则一个指示符将显示在项目图标的顶部。右键单击链接的 Enterprise Architect 元素并选择  “Pull - Update Local Element with External Data”  选项。( Enterprise Architect 元素中的任何现有更改都将被 JIRA 数据覆盖)



使用 Enterprise Architect 的更改更新 JIRA

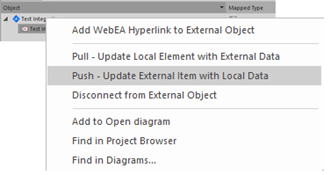

如果任何本地元素自创建或链接的项目以来已被修改,则指示符将显示在项目图标的顶部。右键单击链接的 Enterprise Architect 元素并选择  “Push - Update External Item with Local Data” 。( JIRA 对象中的任何现有更改都将被 Enterprise Architect 数据覆盖)


目前 EA 支持集成的第三方供应商

目前,除了本文中提到的 JIRA , EA 还可以集成一些其他的研发管理工具,如下列表:

•  ALM icon Application Lifecycle Management (formerly HP Quality Center)

•  Jazz icon Jazz (interacts with:

-  IBM Rational DOORS Next Generation's requirements management tool

-  Rational Rhapsody Design Management (DM)

-  Rational Team Concert Change and Configuration Management (CCM)

-  Rational Quality Manager (QM)

•  Jira icon JIRA and  https://sparxsystems.com/enterprise_architect_user_guide/16.0/images/integration-confluence-32x32.png  Confluence

•  TFS icon Azure DevOps / Team Foundation Server

•  Wrike icon Wrike

•  Service Now icon ServiceNow

•  Autodesk icon Autodesk

•  Bugzilla icon Bugzilla

•  Salesforce icon Salesforce

•  SharePoint icon SharePoint

•  Dropbox icon Dropbox and

•  EA icon Other EA models

火龙果软件提供团队协同建模环境的咨询服务,可以帮助用户搭建完整的团队建模和MBSE解决方案,详细信息请见 http://tool.uml.com.cn/ToolsEA/service.asp

希望本文对您的建模工作有帮助。更多的有关EA建模资料如下:

  • 视频:http://tool.uml.com.cn/ToolsEA/jswd-ysm.asp?partname=sp
  • 文章: http://tool.uml.com.cn/ToolsEA/docea.asp?partname=wk
  • artcon style="padding-top:10px;">如果您希望了解更多信息:

  • 欢迎访问建模者频道 http://modeler.org.cn/
  • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969
  • 本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
