基于本地文件进行建模协作(EA指南)

作者:俎涛,张可馨(火龙果软件工程)
  1001  次浏览
2021-6-23


在文章《协同建模&版本管理(基于EA)》一文中,我们提到EA有四种协同建模方式:

  • 基于本地文件
  • 基本共享文件仓库
  • 基于模型数据库
  • 基于云服务
  • 今天我们主要介绍一下第一种方式 基于本地文件进行建模协作

    工作场景:基于本地文件的团队协作

    使用EA 对于比较简单的小团队协作,可以采用基于文件的导入导出进行协作。

    工作场景的具体过程如下:

    场景 活动
    基于本地文件的协作 1. 在EA中已经建好的模型,以本地文件的方式存储模型。
    2. 项目经理为一个项目建立一个模型。
    3. 项目经理把一个项目建立多个视图包:需求视图,设计视图,code视图,测试视图。
    4. 每个视图包分配给不同的人负责,分别导出为一个包的xml文件。
    5. 协同建模的工程师接收自己的模型包,建立该视图包的模型,然后工程师把建完的模型包导出为xml文件,发给项目经理。
    6. 项目经理把该模型包导入,集成到整体模型中。

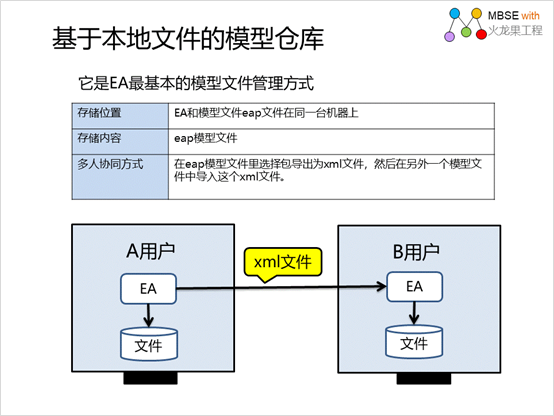

    工作原理:基于文件导出、导入的协作

    基于文件的导出、导入的协作的工作原理如下:

  • A用户在EA中把要共享的模型包导出为一个xml文件;
  • B用户把这个模型包导入自己的EA项目文件;
  • B用户建模完成后,再把该模型包导出为xml文件发给A用户;
  • A用户在原有的模型中把xml文件导入模型包,完成合并。

  • 为了支持基于文件导出导入的协作,EA具有如下功能:

    功能 说明
    建模 建模者可以为一个项目建立一个模型
    导出模型 建模者可以将模型包导出为xml文件
    导入模型 建模者可以将xml文件导入模型包
    模型对比 对比2个模型文件之间的差异
    建模合并 两个建模者之间基于本地文件的协同建模合并

    操作指南

    基于文件导出/导入的协作操作方法如下:


    下面介绍一下具体的操作步骤:

    1.导出一个模型包为 xml文件

    项目经理把一个聊天室项目建立多个视图包:需求视图,设计视图,code视图,测试视图。

    项目经理把每个视图包分配给不同的人负责,分别导出为一个包的xml文件。

    步骤:

  • 点击Publish中的Export-XML中的 Export XML for Current Package(导出当前包的XML)。
  • 输入XML文件名,选择XML文件保存位置。
  • 点击 Export
  • 如下是导出的配置界面:


    2. 导入修改后的xml模型文件到模型包

    项目经理把各模型包导入,集成到整体模型中。

    步骤:

  • 点击Publish中的Import-XML中的Import Package from XML(导入XML包)
  • 找到XML模型文件
  • 点击Import

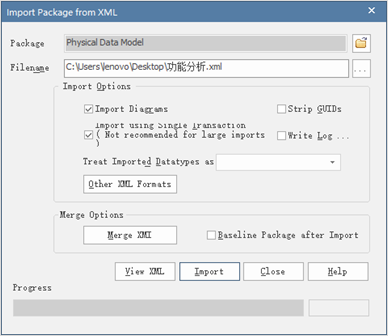

  • 如下是导入的配置界面:

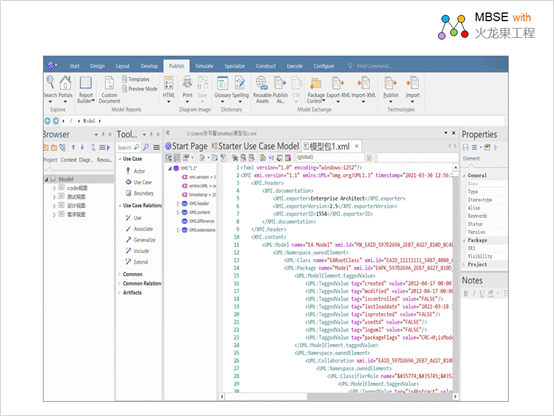

    如下是在EA中查看导出导入的XML模型包文件内容:


    对比2个模型文件差异

    在模型文件分发的过程中,同一个模型项目,可能存在多个模型文件的版本,他们之间存在一些差异。

    用户还可以对2个模型文件对比差异,操作方法如下:

  • 用户选择EA的2个模型文件对比功能。
    • √ 选择EA菜单Configure中的Integrity的下拉菜单-Project Compare
  • 用户选择要对比的2个模型文件,启动对比,EA显示2个模型文件的差异。
  • 具体的操作界面如下:


    火龙果软件提供团队协同建模环境的咨询服务,可以帮助用户搭建完整的团队建模和MBSE解决方案,详细信息请见 http://tool.uml.com.cn/ToolsEA/service.asp

    希望本文对您的建模工作有帮助。更多的有关EA建模资料如下:

  • 视频:http://tool.uml.com.cn/ToolsEA/jswd-ysm.asp?partname=sp
  • 文章: http://tool.uml.com.cn/ToolsEA/docea.asp?partname=wk
  • 文章:协同建模&版本管理(基于EA)
  • 文章:基于文件仓库进行建模协作(EA+SVN)
  • 如果您希望了解更多信息:

    • 欢迎访问建模者频道 http://modeler.org.cn/
    • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969

    本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
