如何将visio图导入到EA

作者:谢素燕 俎涛(火龙果软件工程)
  1368  次浏览      47 次
2021-4-13


导读:

visio是office软件系列中负责绘制流程图和矢量绘图软件,EA是一款较为全面的MBSE建模支撑工具,可以建立业务模型、系统模型、软件模型。如何将visio的图示导入到EA模型中,利用已有模型,提高工作效率呢?

这里推荐一个能够把Visio图导入到EA中的工具-Visio to EA 插件。本篇文章将带大家了解将Visio图导入到EA的全过程。

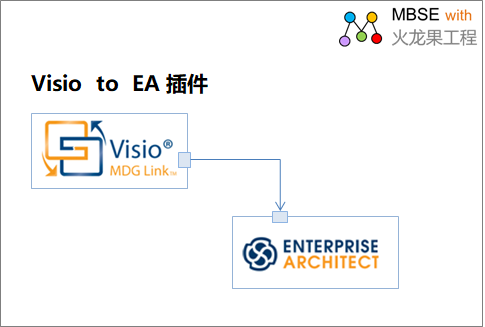

一、什么是Visio to EA 插件?

Visio to EA 插件是EA的外接程序,可以将Microsoft Visio图表(具有.vsd 和 .vdx 扩展名的文件)转换为相同效果的EA的模型。


二、 Visio to EA 的功能原理

首先我们先来看一下Visio图导入到EA 的原理,在EA中配置链接选择.vsd和 .vdx 扩展名的文件导入.

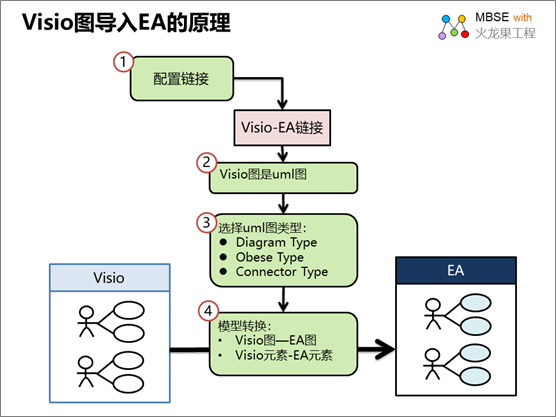

1. Visio图是uml图时,在EA中配置uml图的类型,visio图会转换成EA图,visio图中的元素及它们之间的关系会转换为EA图中的元素及关系,那么就转换成功了。

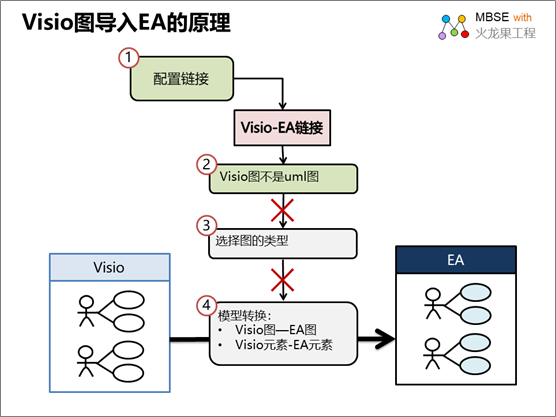

2. Visio图不是uml图时,选择.vsd和 .vdx 扩展名的文件导入,不能定义图的类型, visio导入到EA图不成功,如下图所示:


所以在这里提醒大家,visio图一定是uml图,才可以导入到EA,转换为EA模型。

三、 如何操作

具体操作步骤如下:

1、使用EA导入visio图标的具体步骤如下:

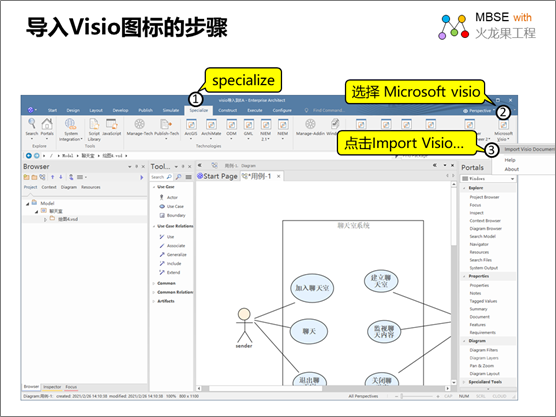

在EA模型下创建包,在主菜单中选择Specialize->Microsoft visio->Improtan Visio Document,接着选择具有.vsd和 .vdx 扩展名的文件,如下图所示

导入Visio图标的步骤

2、EA中可以选择导入一个或者多个.vsd和 .vdx 扩展名的文件,如果选择多个文件,最好选择图类型相同的文件。

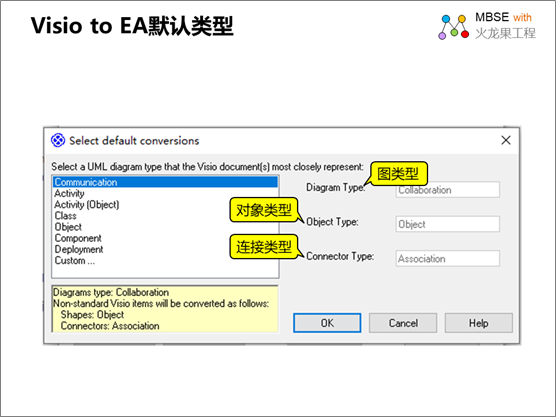

3、从Visio导入到EA中,仅导入.vsd和 .vdx 扩展名的文件没有办法识别Visio图中的对象类型和相应的映射关系,EA提供了几个uml图默认的图类型,当然也可以自己定义图的类型,如下图所示:


当然我们还可以自己定义,定义相关的图的类型、对象类型、连接类型

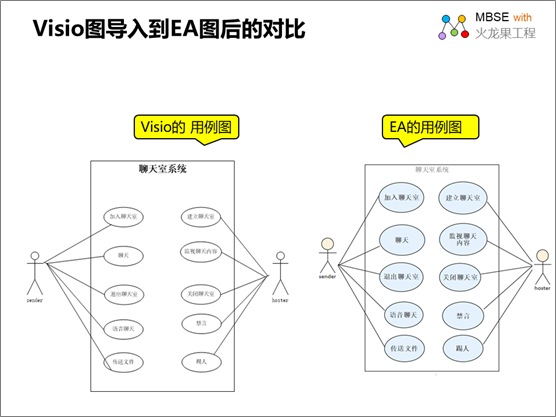

4、Visio中的用例图导入到EA中,导入成功后visio图转换成EA图,Visio图中的参与者、用例、边界以及它们之间的关系自动转换为EA中的参与者、用例、边界以及它们之间的关系,会在EA转换为和visio中相同效果的模型图, 如下图所示:


好了以上是如何将visio图导入到EA的一个简单的过程,希望对大家有所帮助。

后续请继续关注我们,有更多文章,视频可供大家参考.

下载pdf版:《如何将visio图导入到EA》

如果您希望了解更多信息:

  • 欢迎访问建模者频道 http://modeler.org.cn/
  • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969

本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
