EA与PTC

作者:张贵显 俎涛(火龙果软件工程)
  338  次浏览      11 次
2021-4-7


什么是PTC Windchill RV&S

PTC Windchill RV&S(PTC Windchill Requirements, Validation and Source)是具有高级ALM功能的综合平台,它可以管理所有系统和软件开发流程,并连接所有工程工件,包括需求,模型,代码和测试,以确保全面的生命周期可追溯性。PTC Windchill RV&S以前称为PTC Integrity Lifecycle Manager,从2019年7月Integrity更名为Windchill。

EA与PTC Wsinsdchill RV&S之间需求交换

EA 中可以很容易展示元素之间的跟踪关系。在需求模型和需求文档之间如何建立这种映射关系呢。

第三方插件Nanga EAII EA Integrity Integration可以支持EA和PTC Windchill RV&S之间的需求交换。用户可以在PTC Windchill RV&S中的需求与Enterprise Architect中的相应模型元素之间实现高度可追溯性。


主要特点:

  • EA和PTC Windchill RV&S之间文档和内容的双向同步 。
  • 属性和关系以及图表的同步。
  • EA和PTC Windchill RV&S中更新的要求的文档。

如何操作呢,接下来我们具体介绍一下:

1、更新需求文档创建一个模型

1、打开EA ,新建一个包,来放我们的需求

2、选中包右键单击Specialize\Nanga systems EA intergrity connector \Synchronize integrity to EA

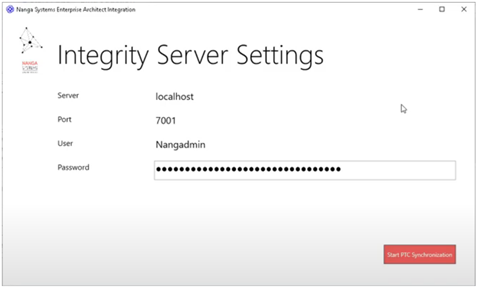

3、打开对话框,连接 Windchill RV&S服务器。设置配置项,点击下一步,显示如下对话框,设置详细说明,找到需要同步的文档:

Query:Documents

Project:选择包含文档的项目

PTC Documents:需要同步的文档

Select Baseline:可随意指定一个文档的版本基线,如果没有指定,则为最新版本


设置好值后,我们就可以开始导入了。


一旦同步完成我们展开包,可以看到新的内容。需求的创建结构与文档相同,可配置映射


在这个例子中,带有类别注释的需求从同步中被省略了,映射也允许我们指定应用到内容的原型,这样每个元素都可以被清楚地识别出来,我们可以在这里看到PTC文档的原型已经被应用到表示的元素上,类别标题的内容具有PTC标题的原型,标记值用于将Windchill RV&S服务器文档中的特定字段映射到元素属性,在这里,我们可以看到对应的Windchill RV&S项目的类别和id,在每次同步过程中,需求的全文显示在notes窗口中,在每次同步过程中,更改都记录在包中创建的影响报告中 。

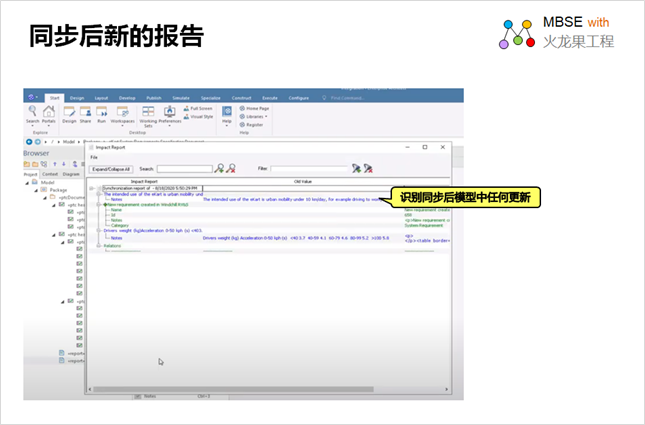

4、打开报告查看器,我们可以看到每个元素的旧值,其中的内容已经用更新和新值重新同步。该报告还包括Windchill RV&S中映射到EA中的依赖项的内容之间的跟踪关系。


从报告中的任何元素中,我们也可以在项目浏览器中定位到该元素。


5、在浏览器中双击 一个元素,会打开一个\Windchill RV&S上的文档,让我们轻松地找到相应的需求。


在重新同步到EA之前,我们现在对Windchill RV&S需求做一些修改,然后选择如下菜单,添加一个新的需求。


回到EA,重复步骤2和步骤3连接设置同步文档到模型,完成同步后,我们打开相应的包,可以看到变更的需求和新的需求 。


对于每次同步,都会创建一个新的影响报告,识别任何更新,删除的需求不会在任何方向上同步,但是在影响报告中被记录。


2、同步关系

我们打开Windchill RV&S上的需求文档


我们可以看到,一个需求可以追溯到一个测试文档中的两个测试用例,使用已验证的关系。


选中其中一个,右击选择“查看文档”


就会打开文档


回到EA ,我们这次我们将同步Windchill RV&S上的测试文档。遵循与我们之前对需求文档所做的相同的过程(同步骤二)。随着同步完成展开EA包,我们现在可以看到测试文档及其包含的测试用例元素。

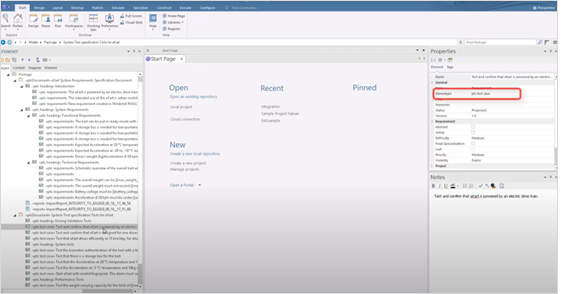

我们可以看到PTC测试用例的原型已经被应用 。


同步过程的最后一步是生成内容之间的跟踪,在本例中,需求和测试用例之间的跟踪已经映射到EA中的依赖项,为了说明这一点 我们将添加一个新图表。添加类图


打开新建的类图,然后把需求和测试用例拖到画布


3、从EA到Windchill RV&S的同步需求

最后,我们将看看如何从EA中同步到Windchill RV&S, 我们将在这里对现有的需求进行更改 。


我们创建一个新的需求元素 。


在属性中 设置构造型为 PTC requirement,如下图


为了在Windchill RV&S中将其作为系统需求创建,我们将添加一个值为category 的tag。


再添加一个id标记,该标记将用创建Windchill RV&S项的id。然后修改Notes中文字,如下图


Windchill RV&S中的需求文半将与EA中的notes字段同步。保存更改并运行同步

选中包右键单击Specialize\Nanga systems EA intergrity connector \Synchronize EA to integrity


连接设置Windchill RV&S服务器。


同步完成后,我们打开Windchill RV&S可以看到在EA中创建的图表以及更改的需求都同步了。


希望本文能够为MBSE 的团队提供需求同步可追溯参考。
