前端开发经常遇到一个词：路由，在Android APP开发中，路由还经常和组件化开发强关联在一起，那么到底什么是路由，一个路由框架到底应该具备什么功能，实现原理是什么样的？路由是否是APP的强需求呢？与组件化到底什么关系，本文就简单分析下如上几个问题。
1 路由的概念
路由这个词本身应该是互联网协议中的一个词，维基百科对此的解释如下：
路由（routing）就是通过互联的网络把信息从源地址传输到目的地址的活动。路由发生在OSI网络参考模型中的第三层即网络层。

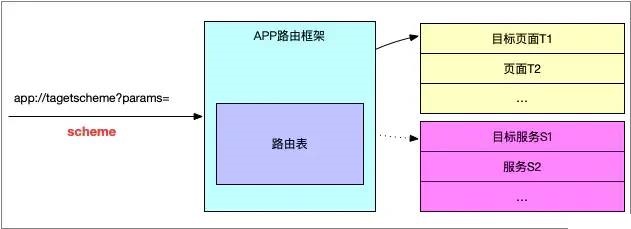

个人理解，在前端开发中，路由就是通过一串字符串映射到对应业务的能力。APP的路由框首先能够搜集各组件的路由scheme，并生成路由表，然后，能够根据外部输入字符串在路由表中匹配到对应的页面或者服务，进行跳转或者调用，并提供会获取返回值等，示意如下：
所以一个基本路由框架要具备如下能力：
1. APP路由的扫描及注册逻辑。
2. 路由跳转target页面能力。
3. 路由调用target服务能力。
APP中，在进行页面路由的时候，经常需要判断是否登录等一些额外鉴权逻辑所以，还需要提供拦截逻辑等，比如：登陆。
2 三方路由框架是否是APP强需求
答案：不是，系统原生提供路由能力，但功能较少，稍微大规模的APP都采用三方路由框架。
Android系统本身提供页面跳转能力：如startActivity，对于工具类APP，或单机类APP，这种方式已经完全够用，完全不需要专门的路由框架，那为什么很多APP还是采用路由框架呢？这跟APP性质及路由框架的优点都有关。比如淘宝、京东、美团等这些大型APP，无论是从APP功能还是从其研发团队的规模上来说都很庞大，不同的业务之间也经常是不同的团队在维护，采用组件化的开发方式，最终集成到一个APK中。
多团队之间经常会涉及业务间的交互，比如从电影票业务跳转到美食业务，但是两个业务是两个独立的研发团队，代码实现上是完全隔离的，那如何进行通信呢？首先想到的是代码上引入，但是这样会打破了低耦合的初衷，可能还会引入各种问题。
例如，部分业务是外包团队来做，这就牵扯到代码安全问题，所以还是希望通过一种类似黑盒的方式，调用目标业务，这就需要中转路由支持，所以国内很多APP都是用了路由框架的。其次我们各种跳转的规则并不想跟具体的实现类扯上关系，比如跳转商详的时候，不希望知道是哪个Activity来实现，只需要一个字符串映射过去即可，这对于H5、或者后端开发来处理跳转的时候，就非常标准。
3 原生路由的限制：功能单一，扩展灵活性差，不易协同
传统的路由基本上就限定在 startActivity 、或者 startService 来路由跳转或者启动服务。拿 startActivity 来说，传统的路由有什么缺点： startActivity 有两种用法，一种是显示的，一种是隐式的，显示调用如下：
<!--1 导入依赖-->
import com.snail.activityforresultexample.test.SecondActivity;
public class MainActivity extends AppCompatActivity {
void jumpSecondActivityUseClassName(){
<!--显示的引用Activity类-->
Intent intent =new Intent(MainActivity.this, SecondActivity.class);
startActivity(intent);
} |
显示调用的缺点很明显，那就是必须要强依赖目标Activity的类实现，有些场景，尤其是大型APP组件化开发时候，有些业务逻辑出于安全考虑，并不想被源码或aar依赖，这时显式依赖的方式就无法走通。再来看看隐式调用方法。
第一步：manifest中配置activity的 intent-filter ，至少要配置一个action。
<?xml version="1.0" encoding="utf-8"?>
< manifest xmlns:android = "http://schemas.android.com/apk/res/android"
package = "com.snail.activityforresultexample" >
< application
...
< activity android:name = ".test.SecondActivity" >
< intent-filter >
<!--隐式调用必须配置android.intent.category.DEFAULT-->
< category android:name = "android.intent.category.DEFAULT" />
<!--至少配置一个action才能通过隐式调用-->
< action android:name = "com.snail.activityforresultexample.SecondActivity" />
<!--可选-->
<!-- <data android:mimeType="video/mpeg" android:scheme="http" ... />-->
</ intent-filter >
</ activity >
</ application >
</ manifest > |
第二步：调用。
void jumpSecondActivityUseFilter () {
Intent intent = new Intent();
intent.setAction( "com.snail.activityforresultexample.SecondActivity" );
startActivity(intent);
} |
如果牵扯到数据传递写法上会更复杂一些，隐式调用的缺点有如下几点：
首先manifest中定义复杂，相对应的会导致暴露的协议变的复杂，不易维护扩展。
其次，不同Activity都要不同的action配置，每次增减修改Activity都会很麻烦，对比开发者非常不友好，增加了协作难度。
最后，Activity的export属性并不建议都设置成True，这是降低风险的一种方式，一般都是收归到一个Activity， DeeplinkActivitiy 统一处理跳转，这种场景下， DeeplinkActivitiy 就兼具路由功能，隐式调用的场景下，新Activitiy的增减势必每次都要调整路由表，这会导致开发效率降低，风险增加。
可以看到系统原生的路由框架，并没太多考虑团队协同的开发模式，多限定在一个模块内部多个业务间直接相互引用，基本都要代码级依赖，对于代码及业务隔离很不友好。如不考虑之前Dex方法树超限制，可以认为三方路由框架完全是为了团队协同而创建的。
4 APP三方路由框架需具备的能力
目前市面上大部分的路由框架都能搞定上述问题，简单整理下现在三方路由的能力，可归纳如下：
路由表生成能力 ：业务组件[UI业务及服务]自动扫描及注册逻辑，需要扩展性好，无需入侵原有代码逻辑。
scheme与业务映射逻辑 ：无需依赖具体实现，做到代码隔离。
基础路由跳转能力 ：页面跳转能力的支持。
服务类组件的支持 ：如去某个服务组件获取一些配置等。
[扩展]路由拦截逻辑： 比如登陆，统一鉴权。
可定制的降级逻辑 ：找不到组件时的兜底。
可以看下一个典型的Arouter用法，第一步：对新增页面添加Router Scheme 声明。
@Route (path = "/test/activity2" )
public class Test2Activity extends AppCompatActivity {
...
} |
build阶段会根据注解搜集路由scheme，生成路由表。第二步使用:
ARouter.getInstance()
.build( "/test/activity2" )
.navigation( this ); |
如上，在ARouter框架下，仅需要字符串scheme，无需依赖任何Test2Activity就可实现路由跳转。
5 APP路由框架的实现
路由框架实现的核心是建立scheme和组件[Activity或者其他服务]的映射关系，也就是路由表，并能根据路由表路由到对应组件的能力。其实分两部分，第一部分路由表的生成，第二部分，路由表的查询。
路由表的自动生成
生成路由表的方式有很多，最简单的就是维护一个公共文件或者类，里面映射好每个实现组件跟scheme。

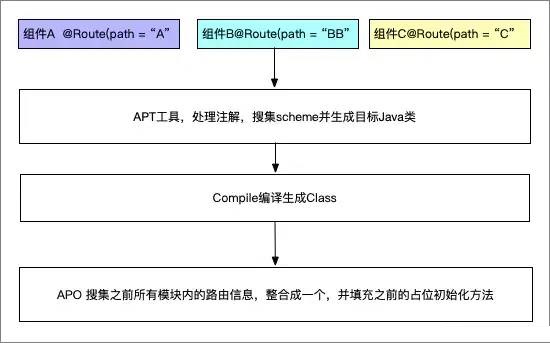

不过，这种做法缺点很明显：每次增删修改都要都要修改这个表，对于协同非常不友好，不符合解决协同问题的初衷。不过，最终的路由表倒是都是这条路，就是将所有的Scheme搜集到一个对象中，只是实现方式的差别，目前几乎所有的三方路由框架都是借助注解+APT[Annotation Processing Tool]工具+AOP（Aspect-Oriented Programming，面向切面编程）来实现的，基本流程如下：
其中牵扯的技术有注解、APT(Annotation Processing Tool)、AOP（Aspect-Oriented Programming，面向切面编程）。APT常用的有JavaPoet，主要是遍历所有类，找到被注解的Java类，然后聚合生成路由表，由于组件可能有很多，路由表可能也有也有多个，之后，这些生成的辅助类会跟源码一并被编译成class文件，之后利用AOP技术【如ASM或者JavaAssist】，扫描这些生成的class，聚合路由表，并填充到之前的占位方法中，完成自动注册的逻辑。
JavaPoet如何搜集并生成路由表集合？
以ARouter框架为例，先定义Router框架需要的注解如：
@ Target ({ ElementType .TYPE })
@ Retention ( RetentionPolicy . CLASS )
public @interface Route {
/**
* Path of route
*/
String path (); |
该注解用于标注需要路由的组件，用法如下：
@Route (path = "/test/activity1" , name = "测试用 Activity" )
public class Test1Activity extends BaseActivity {
@Autowired
int age = 10 ; |
之后利用APT扫描所有被注解的类，生成路由表，实现参考如下：
@Override
public boolean process( Set <? extends TypeElement> annotations, RoundEnvironment roundEnv) {
if (CollectionUtils.isNotEmpty(annotations)) {
<!--获取所有被Route.class注解标注的集合-->
Set <? extends Element> routeElements = roundEnv.getElementsAnnotatedWith(Route.class);
<!--解析并生成表-->
this.parseRoutes(routeElements);
...
return false;
}
<!--生成中间路由表Java类-->
private void parseRoutes(Set <? extends Element> routeElements) throws IOException {
...
// Generate groups
String groupFileName = NAME_OF_GROUP + groupName;
JavaFile.builder(PACKAGE_OF_GENERATE_FILE,
TypeSpec.classBuilder(groupFileName)
.addJavadoc(WARNING_TIPS)
.addSuperinterface(ClassName.get(type_IRouteGroup))
.addModifiers( PUBLIC )
.addMethod(loadIntoMethodOfGroupBuilder.build())
.build()
).build().writeTo(mFiler); |
产物如下：包含路由表，及局部注册入口。
自动注册：ASM搜集上述路由表并聚合插入Init代码区。
为了能够插入到 Init 代码区，首先需要预留一个位置，一般定义一个空函数，以待后续填充：
public class RouterInitializer {
public static void init ( boolean debug, Class webActivityClass, IRouterInterceptor... interceptors) {
...
loadRouterTables();
}
//自动注册代码
public static void loadRouterTables () {
}
} |
首先利用AOP工具，遍历上述APT中间产物，聚合路由表，并注册到预留初始化位置，遍历的过程牵扯是gradle transform的过程。
搜集目标，聚合路由表
/**扫描jar*/
fun scanJar (jarFile: File , dest: File ?) {
val file = JarFile(jarFile)
var enumeration = file.entries()
while (enumeration.hasMoreElements()) {
val jarEntry = enumeration.nextElement()
if (jarEntry.name.endsWith( "XXRouterTable.class" )) {
val inputStream = file.getInputStream(jarEntry)
val classReader = ClassReader(inputStream)
if (Arrays.toString(classReader.interfaces)
.contains( "IHTRouterTBCollect" )
) {
tableList.add(
Pair(
classReader.className,
dest?.absolutePath
)
)
}
inputStream.close()
} else if (jarEntry.name.endsWith( "HTRouterInitializer.class" )) {
registerInitClass = dest
}
}
file.close()
} |
对目标Class注入路由表初始化代码
fun asmInsertMethod (originFile: File ?) {
val optJar = File(originFile?.parent, originFile?.name + ".opt" )
if (optJar.exists())
optJar.delete()
val jarFile = JarFile(originFile)
val enumeration = jarFile.entries()
val jarOutputStream = JarOutputStream(FileOutputStream(optJar))
while (enumeration.hasMoreElements()) {
val jarEntry = enumeration.nextElement()
val entryName = jarEntry.getName()
val zipEntry = ZipEntry(entryName)
val inputStream = jarFile.getInputStream(jarEntry)
//插桩class
if (entryName.endsWith( "RouterInitializer.class" )) {
//class文件处理
jarOutputStream.putNextEntry(zipEntry)
val classReader = ClassReader(IOUtils.toByteArray(inputStream))
val classWriter = ClassWriter(classReader, ClassWriter.COMPUTE_MAXS)
val cv = RegisterClassVisitor(Opcodes.ASM5, classWriter,tableList)
classReader.accept(cv, EXPAND_FRAMES)
val code = classWriter.toByteArray()
jarOutputStream.write(code)
} else {
jarOutputStream.putNextEntry(zipEntry)
jarOutputStream.write(IOUtils.toByteArray(inputStream))
}
jarOutputStream.closeEntry()
}
//结束
jarOutputStream.close()
jarFile.close()
if (originFile?.exists() == true ) {
Files.delete(originFile.toPath())
}
optJar.renameTo(originFile)
} |
最终 RouterInitializer.class 的 loadRouterTables 会被修改成如下填充好的代码：
public static void loadRouterTables() {
<!---->
register( "com.alibaba.android.arouter.routes.ARouter$ $Root $ $modulejava " );
register( "com.alibaba.android.arouter.routes.ARouter$ $Root $ $modulekotlin " );
register( "com.alibaba.android.arouter.routes.ARouter$ $Root $ $arouterapi " );
register( "com.alibaba.android.arouter.routes.ARouter$ $Interceptors $ $modulejava " );
...
} |
如此就完成了路由表的搜集与注册，大概的流程就是如此。当然对于支持服务、Fragment等略有不同，但大体类似。
Router框架对服务类组件的支持
通过路由的方式获取服务属于APP路由比较独特的能力，比如有个用户中心的组件，我们可以通过路由的方式去查询用户是否处于登陆状态，这种就不是狭义上的页面路由的概念，通过一串字符串如何查到对应的组件并调用其方法呢？这种的实现方式也有多种，每种实现方式都有自己的优劣。
一种是可以将服务抽象成接口，沉到底层，上层实现通过路由方式映射对象。
一种是将实现方法直接通过路由方式映射。
先看第一种，这种事Arouter的实现方式，它的优点是所有对外暴露的服务都暴露接口类【沉到底层】，这对于外部的调用方，也就是服务使用方非常友好，示例如下：
先定义抽象服务，并沉到底层
public interface HelloService extends IProvider {
void sayHello (String name) ;
} |
实现服务，并通过Router注解标记。
@Route (path = "/yourservicegroupname/hello" )
public class HelloServiceImpl implements HelloService {
Context mContext;
@Override
public void sayHello (String name) {
Toast.makeText(mContext, "Hello " + name, Toast.LENGTH_SHORT).show();
} |
使用：利用Router加scheme获取服务实例，并映射成抽象类,然后直接调用方法。
| ((HelloService) ARouter.getInstance().build( "/yourservicegroupname/hello" ).navigation()).sayHello( "mike" ); |
这种实现方式对于使用方其实是很方便的，尤其是一个服务有多个可操作方法的时候，但是缺点是扩展性，如果想要扩展方法，就要改动底层库。
再看第二种：将实现方法直接通过路由方式映射
服务的调用都要落到方法上，参考页面路由，也可以支持方法路由，两者并列关系，所以主要增加一个方法路由表，实现原理与Page路由类似,跟上面的Arouter对比，不用定义抽象层，直接定义实现即可：
定义Method的Router
public class HelloService {
<!--参数 name-->
@MethodRouter(url = {"arouter://sayhello"})
public void sayHello(String name) {
Toast.makeText(mContext, "Hello " + name, Toast.LENGTH_SHORT).show();
} |
使用即可
| RouterCall .callMethod( "arouter://sayhello?name=hello" ); |
上述的缺点就是对于外部调用有些复杂，尤其是处理参数的时候，需要严格按照协议来处理，优点是，没有抽象层，如果需要扩展服务方法，不需要改动底层。
上述两种方式各有优劣，不过，如果从做服务组件的初衷出发，第一种比较好：对于调用方比较友好。另外对于CallBack的支持，Arouter的处理方式可能也会更方便一些，可以比较方便的交给服务方定义。如果是第二种，服务直接通过路由映射的方式，处理起来就比较麻烦，尤其是Callback中的参数，可能要统一封装成JSON并维护解析的协议，这样处理起来，可能不是很好。
路由表的匹配
路由表的匹配比较简单，就是在全局Map中根据String输入，匹配到目标组件，然后依赖反射等常用操作，定位到目标。
6 组件化与路由的关系
组件化是一种开发集成模式，更像一种开发规范，更多是为团队协同开发带来方便。组件化最终落地是一个个独立的业务及功能组件，这些组件之间可能是不同的团队，处于不同的目的在各自维护，甚至是需要代码隔离，如果牵扯到组件间的调用与通信，就不可避免的借助路由，因为实现隔离的，只能采用通用字符串scheme进行通信，这就是路由的功能范畴。
组件化需要路由支撑的根本原因： 组件间代码实现的隔离 。
总结
路由不是一个APP的必备功能，但是大型跨团队的APP基本都需要。
路由框架的基本能力：路由自动注册、路由表搜集、服务及UI界面路由及拦截等核心功能。
组件化与路由的关系：组件化的代码隔离导致路由框架成为必须。
|
