嵌入式中设计模式的艺术

作者： 初光
  2267  次浏览      27
 2021-11-17

编辑推荐:
本文主要介绍嵌入式设备的常见的软件框架，观察者模式以及职责链模式的情景实现以及示例，希望对您的学习有所帮助。
本文来自于 糖果Autosar ，由火龙果软件Alice编辑、推荐。

嵌入式的标签多为： 低配，偏硬件，底层，资源紧张，代码多以C语言，汇编为主，代码应用逻辑简单。 但随着AIOT时代的到来，局面组件改变。 芯片的性能资源逐渐提升，业务逻辑也逐渐变得复杂，相对于代码的效率而言，代码的复用可移植性要求越来越高，以获得更短的项目周期 和更高的可维护性。 下面是AIOT时代嵌入式设备的常见的软件框架。

设计模式

设计模式的标签：高级语言 ，高端，架构等。在AIOT时代，设计模式与嵌入式能擦出怎样的火花？设计模式可描述为：对于某类相似的问题，经过前人的不断尝试，总结出了处理此类问题的 公认 的 有效 解决办法。

嵌入式主要以C语言开发，且面向过程，而设计模式常见于高级语言（面向对象），目前市面上描述设计模式的书籍多数使用JAVA 语言，C语言能实现设计模式吗？设计模式与语言无关，它是解决问题的方法，JAVA可以实现，C语言同样可以实现。同样的，JAVA程序员会遇到需要用模式来处理的问题，C程序员也可能遇见，因此设计模式是很有必要学习的。

模式陷阱：设计模式是针对具体的某些类问题的有效解决办法，不是所有的问题都能匹配到对应的设计模式。因此，不能一味的追求设计模式，有时候简单直接的处理反而更有效。有的问题没有合适的模式，可以尽量满足一些设计原则，如开闭原则（对扩展开放，对修改关闭）

观察者模式

情景

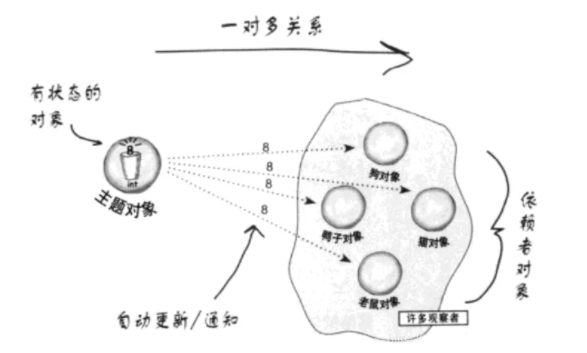

在对象之间定义一个一对多的依赖，当一个对象状态改变的时候，所有依赖的对象都会自动收到通知。

实现

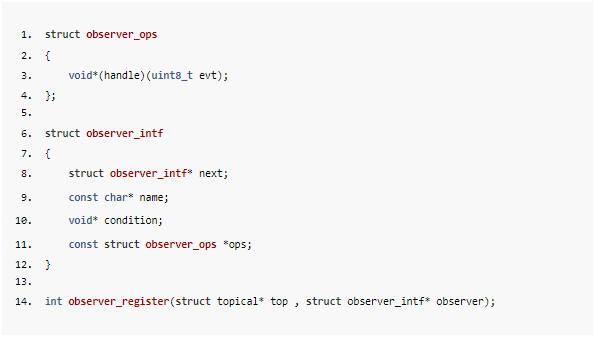

主题对象提供统一的注册接口，以及注册函数 。由观察者本身实例化observer_intf 接口，然后使用注册函数，添加到对应的主题列表中，主题状态发生改变，依次通知列表中的所有对象。

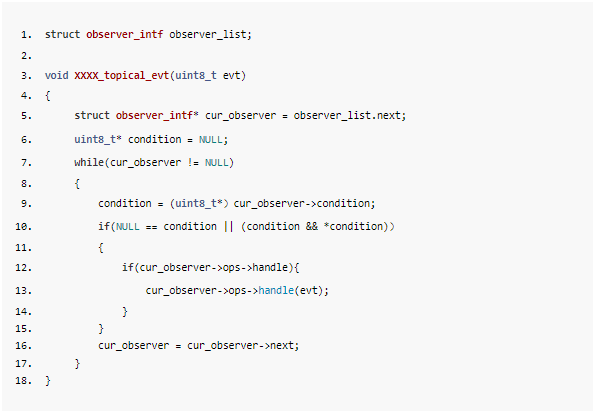

当主题状态发生改变，将通知到所有观察者，观察者本身也可以设置条件，是否选择接收通知

实例：嵌入式裸机低功耗框架

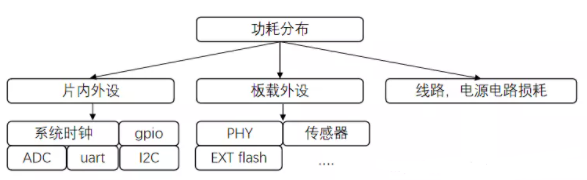

  • 设备功耗分布

其中线路损耗，电源电路等软件无法控制，故不讨论。板载外设，如传感器可能通过某条命令配置进入低功耗模式，又或者硬件上支持控制外设电源来控制功耗。片内外设，及芯片内部的外设，通过卸载相关驱动，关闭时钟配置工作模式来控制功耗。

  • 设备唤醒方式
    • 主动唤醒系统某个定时事件到来时，系统被主动唤醒处理事件
    • 被动唤醒系统处于睡眠，被外部事件唤醒，如串口接收到一包数据，传感器检测到变化，通过引脚通知芯片
  • 系统允许睡眠的条件
    • 外设无正在收发的数据
    • 缓存无需要处理的数据
    • 应用层状态处于空闲（无需要处理的事件）
  • 基于观察者模式的PM框架实现

PM组件提供的接口

  1. struct pm

  2. {

  3. struct pm * next;

  4. const char * name;

  5. void (*init)( void );

  6. void (* deinit ( void );

  7. void * condition;

  8. };

  9. static struct pm pm_list;

  10. static uint8_t pm_num;

  11. static uint8_t pm_status;


  13. int pm_register ( const struct pm* pm , const char * name)

  14. {

  15. struct pm* cur_pm = &pm_list;

  16. while (cur_pm->next)

  17. {

  18. cur_pm = cur_pm->next;

  19. }

  20. cur_pm->next = pm;

  21. pm->next = NULL ;

  22. pm->name = name;

  23. pm_num++;

  24. }


  26. void pm_loop ( void )

  27. {

  28. uint32_t pm_condition = 0 ;

  29. struct pm* cur_pm = pm_list.next;

  30. static uint8_t cnt;


  32. /*check all condition*/

  33. while (cur_pm)

  34. {

  35. if (cur_pm->condition){

  36. pm_condition |= *(( uint32_t *)(cur_pm->condition));

  37. }

  38. cur_pm = cur_pm->next;

  39. }

  40. if (pm_condition == 0 )

  41. {

  42. cnt++;

  43. if (cnt>= 5 )

  44. {

  45. pm_status = READY_SLEEP;

  46. }

  47. }

  48. else

  49. {

  50. cnt = 0 ;

  51. }

  52. if ( pm_status == READY_SLEEP)

  53. {

  54. cur_pm = pm_list.next;

  55. while (cur_pm)

  56. {

  57. if (cur_pm->deinit){

  58. cur_pm-> deinit ();

  59. }

  60. cur_pm = cur_pm->next;

  61. }

  62. pm_status = SLEEP;

  63. ENTER_SLEEP_MODE ();

  64. }

  65. /*sleep--->wakeup*/

  66. if (pm_status == SLEEP)

  67. {

  68. pm_status = NORMAL;

  69. cur_pm = pm_list.next;

  70. while (cur_pm)

  71. {

  72. if (cur_pm->init){

  73. cur_pm-> init ();

  74. }

  75. cur_pm = cur_pm->next;

  76. }

  77. }

  78. }

外设使用PM接口

结论

  • PM 电源管理可以单独形成模块，当功耗外设增加时，只需实现接口，注册即可
  • 通过定义段导出操作，可以更加简化应用层或外设的注册逻辑
  • 方便调试，可以很方便打印出系统当前为满足睡眠条件的模块
  • 通过条件字段划分，应该可以实现系统部分睡眠

职责链模式

情景

在现实生活中，一个事件(任务)需要经过多个对象处理是很常见的场景。如报销流程，公司员工报销， 首先员工整理报销单，核对报销金额，有误则继续核对整理，直到无误，将报销单递交到财务，财务部门进行核对，核对无误后，判断金额数量，若小于一定金额，则财务部门可直接审批，若金额超过范围，则报销单流传到总经理，得到批准后，整个任务才算结束。类似的情景还有很多，如配置一个WIFI模块，通过AT指令，要想模块正确连入WIFI ， 需要按一定的顺序依次发送配置指令 ， 如设置设置模式 ，设置 需要连接的WIFI名，密码，每发送一条配置指令，模块都将返回配置结果，而发送者需要判断结果的正确性，再选择是否发送下一条指令或者进行重传。

总结起来是，一系列任务需要严格按照时间线依次处理的顺序逻辑，如下图所示 。

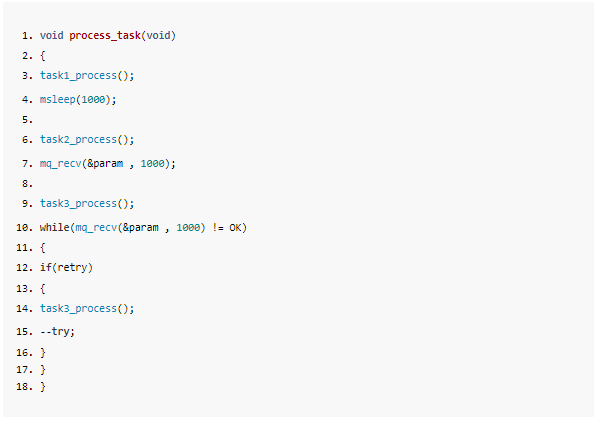

在存在系统的情况下，此类逻辑可以很容易的用阻塞延时来实现，实现如下：

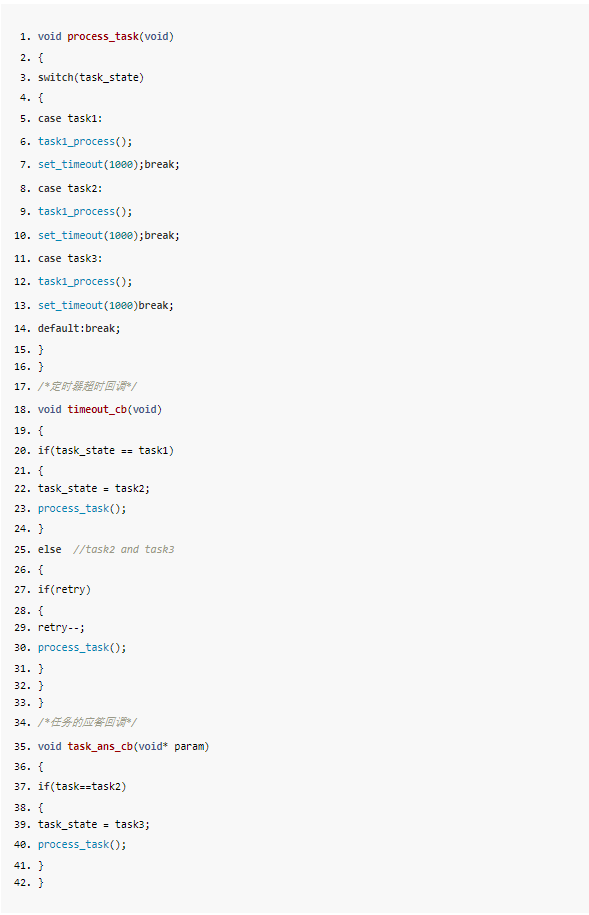

在裸机的情况下，为了保证系统的实时性，无法使用阻塞延时，一般使用定时事件配合状态机来实现：

和系统实现相比，裸机的实现更加复杂，为了避免阻塞，只能通过状态和定时器来实现顺序延时的逻辑，可以看到，实现过程相当分散，对于单个任务的处理分散到了3个函数中处理，这样导致的后果是：修改，移植的不便。而实际的应用中，类似的逻辑相当多，如果按照上面的方法去实现，将会导致应用程序的强耦合。

实现

可以发现，上面的情景有以下特点：

  • 任务按顺序执行，只有当前任务执行完了(有结论，成功或者失败)才允许执行下一个任务
  • 前一个任务的执行结果会影响到下一个任务的执行情况
  • 任务有一些特性，如超时时间，延时时间，重试次数

通过以上信息，我们可以抽象出这样一个模型：任务作为节点， 每一个任务节点有其属性：如超时，延时，重试，参数，处理方法，执行结果。当需要按照顺序执行一系列任务时，依次将任务节点串成一条链，启动链运行，则从任务链的第一个节点开始运行，运行的结果可以是 OK , BUSY ,ERROR 。若是OK, 表示节点已处理，从任务链中删除，ERROR 表示运行出错，任务链将停止运行，进行错误回调，可以有用户决定是否继续运行下去。BUSY表示任务链处于等待应答，或者等待延时的情况。当整条任务链上的节点都执行完，进行成功回调。

node数据结构定义

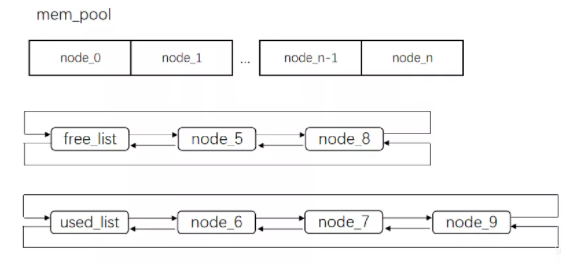

node内存池

使用内存池的必要性：实际情况下，同一时间，责任链的条数，以及单条链的节点数比较有限，但种类是相当多的。比如一个支持AT指令的模块，可能支持几十条AT指令，但执行一个配置操作，可能就只会使用3-5条指令，若全部静态定义节点，将会消耗大量内存资源。因此动态分配是必要的。

初始化node内存池，内存池内所有节点都将添加到free_list。当申请节点时，会取出第一个空闲节点，加入到used_list , 并且接入到责任链。当责任链某一个节点执行完，将会被自动回收（从责任链中删除，并从used_list中删除，然后添加到free_list）

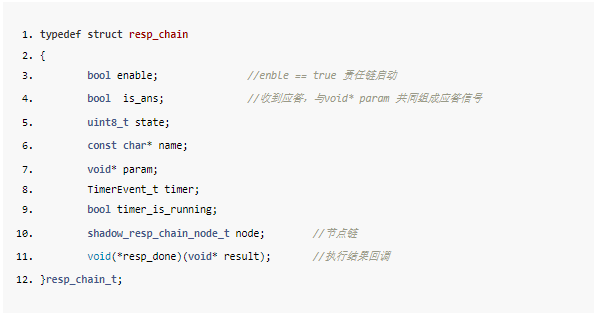

职责链数据结构定义

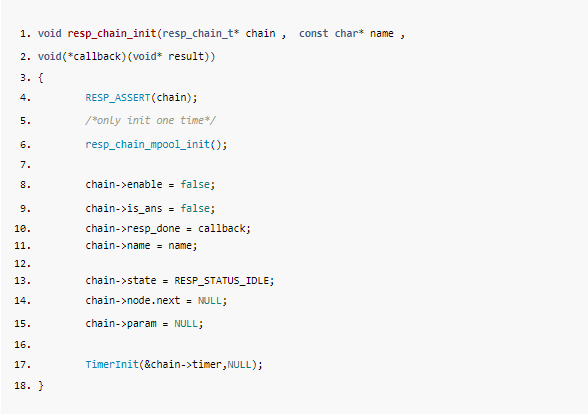

职责链初始化

职责链添加节点

职责链的启动

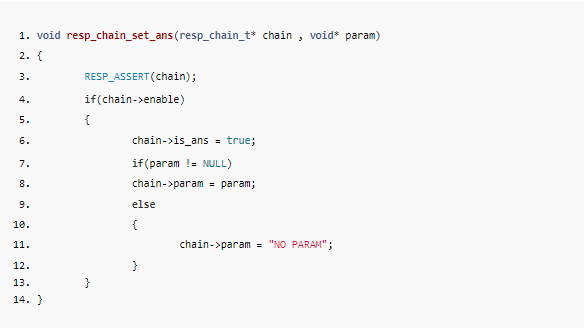

职责链的应答

职责链的运行

  1. int resp_chain_run ( resp_chain_t * chain)

  2. {

  3. RESP_ASSERT (chain);

  4. if (chain->enable)

  5. {

  6. shadow_resp_chain_node_t * cur_node = chain->node.next;

  7. /*maybe ans occur in handle,so cannot change state direct when ans comming*/

  8. if (chain->is_ans)

  9. {

  10. chain->is_ans = false ;

  11. chain->state = RESP_STATUS_ANS;

  12. }

  14. switch (chain->state)

  15. {

  16. case RESP_STATUS_IDLE:

  17. {

  18. if (cur_node)

  19. {

  20. uint16_t retry = cur_node->init_retry;

  21. if (cur_node->handle)

  22. {

  23. cur_node->param_type = RESP_PARAM_INPUT;

  24. chain->state = cur_node-> handle (( resp_chain_node_t *)cur_node ,cur_node->param);

  25. }

  26. else

  27. {

  28. RESP_LOG ( "node handle is null ,goto next node" );

  29. chain->state = RESP_STATUS_OK;

  30. }

  31. if (retry != cur_node->init_retry)

  32. {

  33. cur_node->retry = cur_node->init_retry> 0 ?(cur_node- >init_retry -1 ): 0 ;

  34. }

  35. }

  36. else

  37. {

  38. if (chain->resp_done)

  39. {

  40. chain-> resp_done (( void *)RESP_RESULT_OK);

  41. }

  42. chain->enable = 0 ;

  43. chain->state = RESP_STATUS_IDLE;

  44. TimerStop (&chain->timer);

  45. chain->timer_is_running = false ;

  46. }

  47. break ;

  48. }

  49. case RESP_STATUS_DELAY:

  50. {

  51. if (chain->timer_is_running == false )

  52. {

  53. chain->timer_is_running = true ;

  54. TimerSetValueStart (&chain->timer , cur_node->duration);

  55. }

  56. if ( TimerGetFlag (&chain->timer) == true )

  57. {

  58. chain->state = RESP_STATUS_OK;

  59. chain->timer_is_running = false ;

  60. }

  61. break ;

  62. }

  63. case RESP_STATUS_BUSY:

  64. {

  65. /*waiting for ans or timeout*/

  66. if (chain->timer_is_running == false )

  67. {

  68. chain->timer_is_running = true ;

  69. TimerSetValueStart (&chain->timer , cur_node->timeout);

  70. }

  71. if ( TimerGetFlag (&chain->timer) == true )

  72. {

  73. chain->state = RESP_STATUS_TIMEOUT;

  74. chain->timer_is_running = false ;

  75. }

  76. break ;

  77. }

  78. case RESP_STATUS_ANS:

  79. {

  80. /*already got the ans,put the param back to the request handle*/

  81. TimerStop (&chain->timer);

  82. chain->timer_is_running = false ;

  83. if (cur_node->handle)

  84. {

  85. cur_node->param_type = RESP_PARAM_ANS;

  86. chain->state = cur_node-> handle (( resp_chain_node_t *)cur_node , chain->param);

  87. }

  88. else

  89. {

  90. RESP_LOG ( "node handle is null ,goto next node" );

  91. chain->state = RESP_STATUS_OK;

  92. }

  93. break ;

  94. }

  95. case RESP_STATUS_TIMEOUT:

  96. {

  97. if (cur_node->retry)

  98. {

  99. cur_node->retry--;

  100. /*retry to request until cnt is 0*/

  101. chain->state = RESP_STATUS_IDLE;

  102. }

  103. else

  104. {

  105. chain->state = RESP_STATUS_ERROR;

  106. }

  107. break ;

  108. }

  109. case RESP_STATUS_ERROR:

  110. {

  111. if (chain->resp_done)

  112. {

  113. chain-> resp_done (( void *)RESP_RESULT_ERROR);

  114. }

  115. chain->enable = 0 ;

  116. chain->state = RESP_STATUS_IDLE;

  117. TimerStop (&chain->timer);

  118. chain->timer_is_running = false ;

  119. cur_node->retry = cur_node->init_retry> 0 ?(cur_node->init_retry -1 ): 0 ;

  120. chain_node_free_all (chain);

  121. break ;

  122. }

  123. case RESP_STATUS_OK:

  124. {

  125. /*get the next node*/

  126. cur_node->retry = cur_node->init_retry> 0 ?(cur_node->init_retry -1 ): 0 ;

  127. chain_node_free (cur_node);

  128. chain->node.next = chain->node.next->next;

  129. chain->state = RESP_STATUS_IDLE;

  130. break ;

  131. }

  132. default :

  133. break ;

  134. }

  135. }

  136. return chain->enable;

  137. }

测试用例

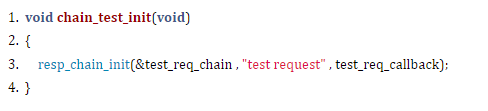

  • 定义并初始化责任链

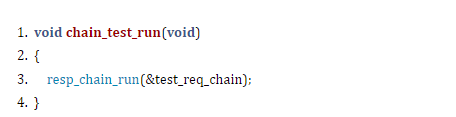

  • 定义运行函数，在主循环中调用

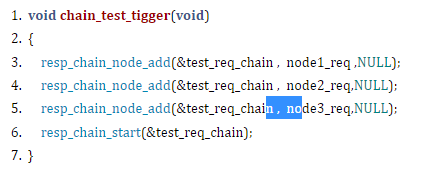

  • 测试节点添加并启动触发函数

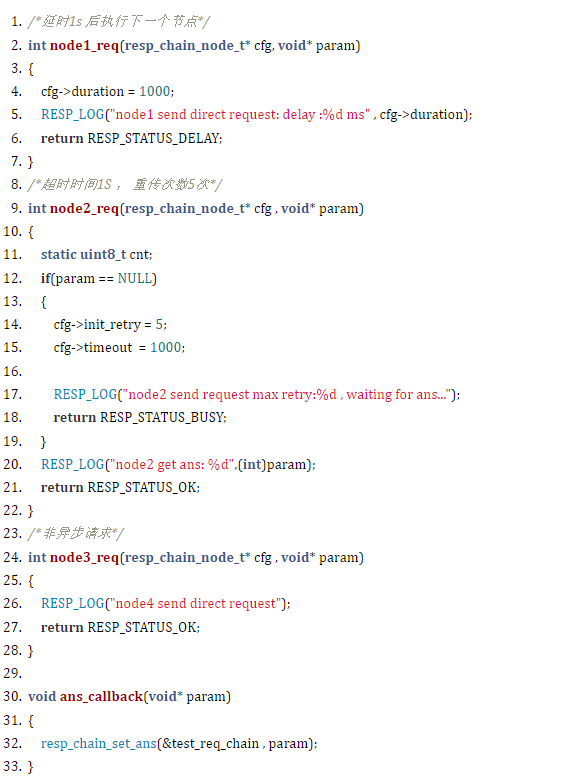

  • 分别实现节点请求函数

结论

  • 实现了裸机处理 顺序延时任务
  • 较大程度的简化了应用程的实现，用户只需要实现响应的处理函数 ， 调用接口添加，即可按时间要求执行
  • 参数为空，表明为请求 ，否则为应答。（在某些场合，请求可能也带参数，如接下来所说的LAP协议，此时需要通过判断参数的类型）
