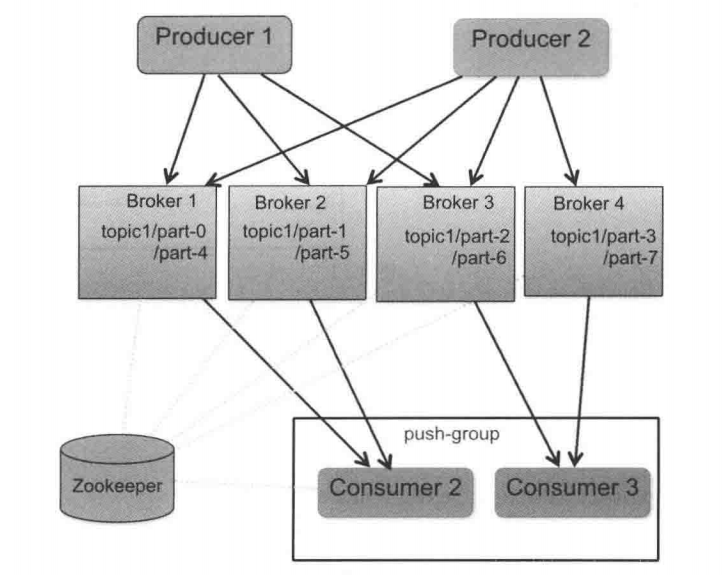

Kafka架构如图：

整个架构中包括三个角色。

生产者（Producer）:消息和数据生产者

代理（Broker）:缓存代理，Kafka的核心功能

消费者（Consumer）:消息和数据消费者

整体架构很简单，Kafka给Producer和Consumer提供注册的接口，数据从Producer发送到Broker，Broker承担一个中间缓存和分发的作用，负责分发注册到系统中的Consumer。

设计要点

　Kafka非常高效，下面介绍Kafka高效的原因，对理解Kafka非常用帮助。

直接使用Linux文件系统的Cache来高效缓存数据

采用Linux Zero-Copy提高发送性能。传统的数据发送需要发送4次上下切换，采用Sendfile系统调用之后，数据直接在内核态交换，系统上下文切换减少为2次。可以提高60%的数据发送性能。

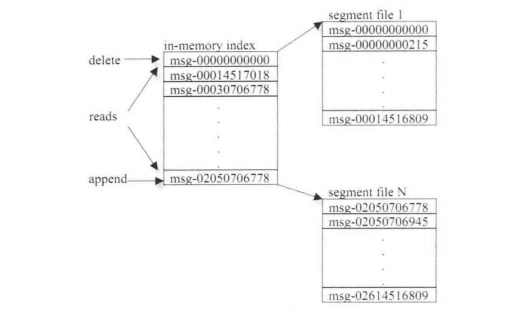

Kafka以Topic来进行消费管理，每个Topic包含多个Part(ition)，每个Part对应一个逻辑Log，由多个Segment组成。每个Segment中存储多条消息，消息ID由逻辑位置决定，即从消息ID可直接定位到消息的存储位置，避免ID到位置的额外映射。每个Part在内存中对应一个Index，记录每个Segment中的第一个消息偏移。

发布者发到某个Topic的消息会被均匀地分布到多个Part上（随机或根据用户指定的回调函数进行分布），Broker收到发布消息后往对应Part的最后一个Segment上添加该消息，当某个Segment上的消息条数到达配置值或消息发布时间超过阈值时，Segment上的消息便会被flush到磁盘上，只有flush到磁盘上的消息订阅者才能订阅到，Segment达到一定的大小后将不会再往该Segment写数据，Broker会创建新的Segment。

全系统分布式，即所有的Producer、Broker和Consumer都默认有多个，均为分布式的。Producer和Broker之间没有负载均衡机制。Broker和Consumer 之间利用ZooKeeper进行负载均衡。所有的Broker和Consumer都会在Zookeeper中进行注册，且Zookeeper会保存他们的一些元数据信息。如果某个Broker和Consumer发生了变化，那么所有其他的Broker和Consumer都会得到通知。

Kafka消息存储方式

Topic

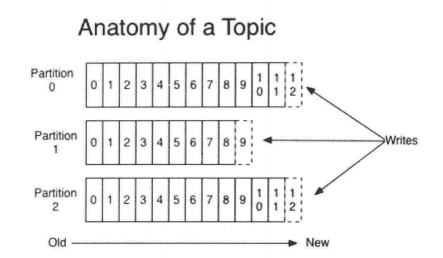

　Topic是发布的消息的类别或者种子Feed名。对于每个Topic，Kafka集群都会维护这个分区的Log。如图

每个分区都是一个顺序的、不可变的消息队列，并且可以持续添加。分区中的消息都被分配了一个序列号，称之为偏移量（offset），在每个分区中此偏移量都是唯一的。

　Kafka集群保存所有的消息，直到他们过期，无论消息是否被消费。实际上，消费者所持有的仅有的元数据就是这个偏移量，也就是消费者在这个Log中的位置。在正常情况下，当消费者消费消息的时候偏移量也线性增加。但是实际偏移量由消费者控制，消费者可以重置偏移量，以重新读取消息。

　这种设计对消费者来说操作自如，一个消费者的操作不会影响其他消费者对此Log的处理。

分区

Kafka中采用分区的设计有两个目的：一是可以处理更多的消息，而不受单体服务器的限制，Topic拥有多个分区，意味着它可以不受限制地处理更多数据；二是分区可以作为并行处理的单元。

Kafka会为每个分区创建一个文件夹，文件夹的命名方式为topicName-分区序号，如图

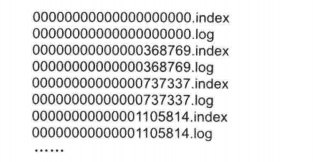

而分区是由多个Segment组成的，是为了方便进行日志清理、恢复等工作。每个Segment以该Segment第一条消息的offset命名并以“.log”作为后缀。另外还有一个索引文件，他标明了每个Segment下包含的Log Entry的offset范围，文件命名方式也是如此，以“.index”作为后缀，如下：

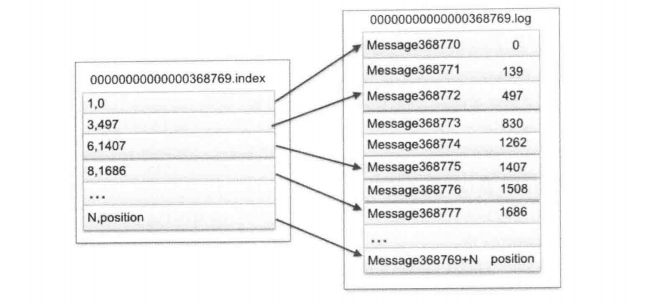

索引和日志文件内部的关系，如图：

索引文件存储大量元数据，数据文件存储大量消息（Message）,索引文件中的元数据指向对应数据文件中Message的物理偏移地址。以索引文件中的元数据3,497为例，依次在数据文件中表示第三个Message（在全局Partition中表示第368772个message），以及该消息的物理偏移地址为497.

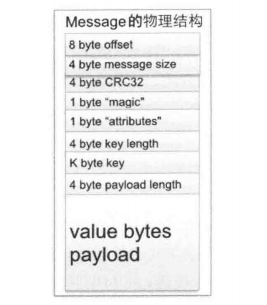

　Segment的Log文件由多个Message组成，下面详细说明Message的物理结构，如图：

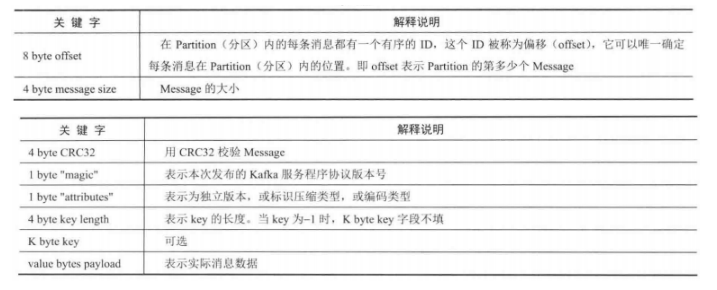

参数说明

如何通过offset查找Message

例如，读取offset=368776的Message，需要通过如下两个步骤。

第一步：查找Segment File.

00000000000000000000.index表示最开始的文件，其实偏移量（offset）为0；第二个文件00000000000000368769.index的其实偏移量为368770（368769+1），依次类推。以其实偏移量命名并排序这些文件，只要根据offset**二分查找**文件列表，就可以快速定位到具体文件。

　当offset=368776时，定位到00000000000000368769.index|log。

第二步：通过Segment File 查找Message。

通过第一步定位到Segment File,当offset=368776时，依次定位到00000000000000368769.index的元数据物理位置和00000000000000368769.log的物理偏移地址，然后再通过00000000000000368769.log顺序查找，知道offset=368776为止。

　Segment Index File采取稀疏索引存储方式，可以减少索引文件大小，通过Linux mmap接口可以直接进行内存操作。稀疏索引为数据文件的每个对应Message设置一个元数据指针，它比稠密索引节省了更多的存储空间，但查找起来需要消耗更多的时间。
