BPMN这点事-BPMN核心元素(上)


发布于2011-09-21



10.1.1 核心元素

什么是BPMN核心元素?我们为什么要从BPMN元素中界定出一个核心元素的子集?BPMN核心元素是我们认为可以建模进行业务分析的BPMN元素的必要子集,使用BPMN基本元素适合草图和非正式的沟通,而当组织扩大或需要与组织外部人员进行沟通时,使用更加具体具有明确语义的建模元素变得重要,使用BPMN核心元素能够满足我们平常大部分的建模需要。

除了包括BPMN基本元素,核心元素增加了这些元素,如下图中的黄色部分所示:

  • 更多的事件类型:计时(Time)、消息(Message)、链接(Link)和信号(Signal);
  • 更具体的活动类型:任务的7种类型、子流程的5种类型和调用活动(CallActivity);
  • 事件网关(Event-basedGateway);
  • 数据元素:数据对象(DataObject)、输入数据(Data Input)、输出数据(Data Output)和数据存储区(Data Store);
  • 数据关联。

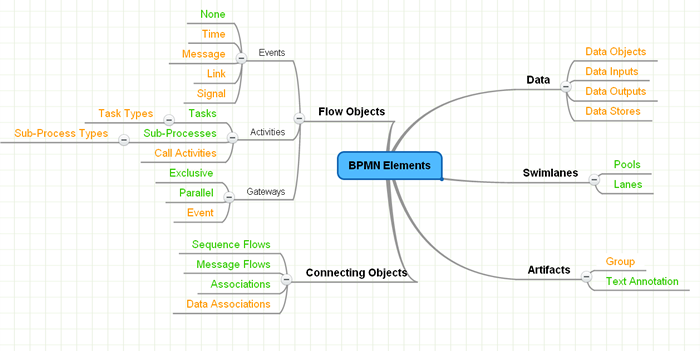

图10-28BPMN的核心元素

10.1.1.1 活动

在基本元素里,我们知道活动是在流程执行过程中执行的工作。活动分为两类:任务(原子的)和子流程(复合的)。任务是流程模型中最小工作单元,不能继续分解,子流程则能继续分解为一系列的子活动。在核心元素里,我们将讨论任务和子流程更具体的类型以及一种新的活动类型-调用活动,这样在我们建模时,模型会有更加具体的语义。

任务

根据任务的执行语义,我们将任务分为8种类型:

  • 普通任务(NoneTask):默认的任务类型,未指定任务的执行语义;
  • 发送任务(SendTask):给外部参与者发送消息,消息发送完毕则任务执行完毕;
  • 接受任务(ReceiveTask):等待并接受从外部参与者发送过来的消息,消息接受完毕则任务执行完毕;
  • 人工任务(UserTask):在应用程序协助下完成的人工任务,例如一个从任务列表中拾取并执行的任务,比如办理户口中向计算机输入户口信息的任务;
  • 手工任务(ManualTask):没有任何流程引擎和应用程序协助的纯手工任务,例如对我提交户口资料的审核任务;
  • 业务规则任务(BusinessRule Task):该任务调用一个业务规则引擎进行数据的计算并获得计算结果;
  • 服务任务(ServiceTask):调用某种类型的服务,这种服务可以是WEB服务,也可以是自动化的应用程序;
  • 脚本任务(ScriptTask):定义一段执行脚本,由流程引擎执行。

图10-29任务的8种类型

子流程

有5种不同类型的子流程:

  • 嵌入的子流程(EmbeddedSub-Process):子流程定义在父流程里,可以展开显示它所包含的模型细节,也可以收起隐藏细节(可参见图10-25),通常情况下,我们也直接称之为子流程(Sub-Process);
  • 重用的子流程(ReusableSub-Process):我们在另外一个业务流程图定义了一个流程,然后在当前流程里调用这个流程,这个流程被我们复用,称之为重用的子流程,在父流程里,我们通过调用活动(Call Activity)调用其他流程:
  • 事件子流程(Event Sub-Process):子流程由事件触发,子流程与父流程之间没有顺序流连接,在扩展元素里,我们会具体讨论该类子流程;
  • 事务性子流程(Transaction):特殊的子流程类型,子流程内部的任务具有事务性,要么一起成功,要么一起失败。我们可以通过某种事务协议例如WS-Transaction控制它的行为,和事件子流程一样,它属于扩展元素;
  • 即席子流程(Ad-Hoc Sub-Process):子流程内部的任务不需要确定顺序关系,由任务执行者根据实际情况自己决定执行顺序。

图10-30子流程的5种类型

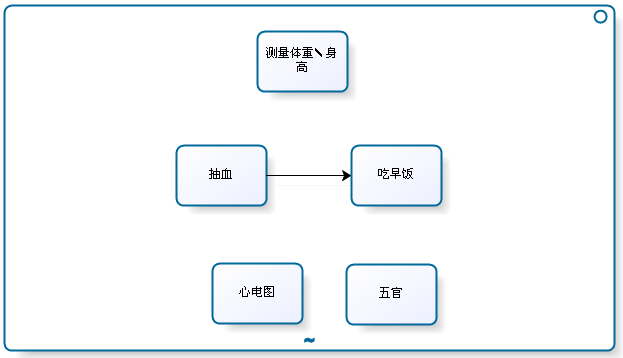

我们看一个即席子流程的例子,当我去医院检查身体时,需要做各种常规检查、抽血和吃早饭,除了抽血一定要在吃早饭之前,其他项目则没有限制。那么可能的顺序有:常规检查->抽血->吃早饭(抽血处排队严重)、抽血->吃早饭->常规检查和抽血->常规检查->吃早饭。

即席子流程赋予我们执行任务的灵活性,在很多情况下,任务之间并没有过度的依赖关系,在这种情况下,就可以根据案例的实际情况例如可用资源,重新灵活排定这些任务执行的顺序,避免等待和阻塞。即席子流程实现了工作流控制模式里的交叉并行路由(WCP_17)模式,具体该模式的描述请参考本书的工作流模式附录部分。

图10-31即席子流程

调用活动

我们使用调用活动(Call Activity)在当前流程中调用其他流程或全局任务(Global Task)。被调用的流程在当前流程中被称为重用的子流程。那么什么叫全局任务呢?能被其他流程通过调用活动调用的任务称为全局任务。
