关键字: jbpm 工作流 struts web 应用

一、 环境配置

基础环境是eclipse3+myeclipse6+mysql5+tomcat6 。

首先从网站上下载jBPM开发包（jbpm-jpdl-suite-3.2.3.zip），据说现在jBPM3已经升到3.2.6了，而且据说已经推出了jBPM4了。将jbpm-jpdl-suite-3.2.3.zip解压缩后，里面有个\designer文件夹，这个是eclipse IDE的jBPM插件，是可视化的那种。

安装这个插件：

1、 Help Software Updates

2、 Find and Install Search for new features to install

3、 点击 New Local Site，选择jBPM开发包解压缩后的那个插件的地址，例如D:\jbpm-jpdl-3.2.3\designer

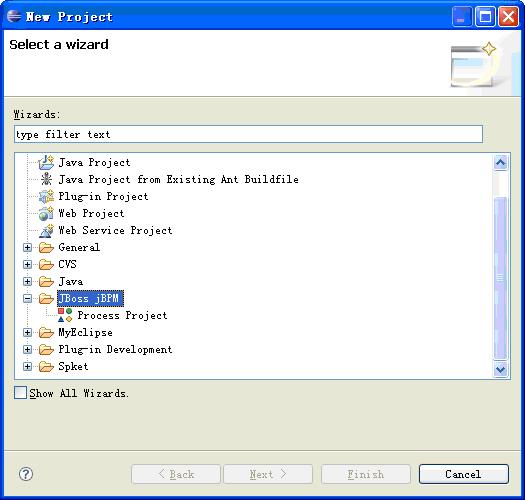

4、 一路点击Next就可以了，安装完成后，eclipse需要重启。重启后，可以在project中到到一个JBoss jBPM的项目。如图所示。

二、 设置一个User Library

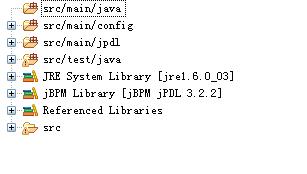

很多人不习惯Process Project的那种代码结构，而我也不习惯。Process Project 的结构如图所示。

于是想给它设置一个自己的库，可以随时在各种WEB应用中调用。设置User Library的步骤如下：

1、 eclipse中，点击Window Preferences

2、 Java?User Library

3、 点击New，设置User Library name 为jBPM Library。点击OK。

4、 点击Add JARs，首先来到jBPM解压缩后的路径（例如：D:\jbpm-jpdl-3.2.3），有两个JAR，其中jbpm-jpdl.jar是一定要加的。

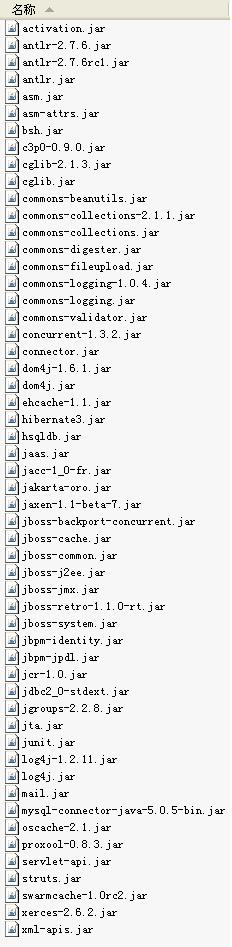

5、 还有其他的JARs要加，重复步骤4，进入lib包（例如：D:\jbpm-jpdl-3.2.3\lib），选中所有的JARs。

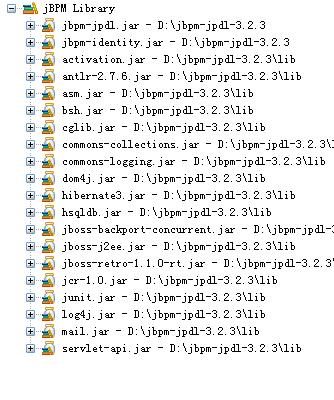

6、 这样，我们的jBPM Library就设置好了。如图所示：

三、 一个结合Struts 1.x的应用

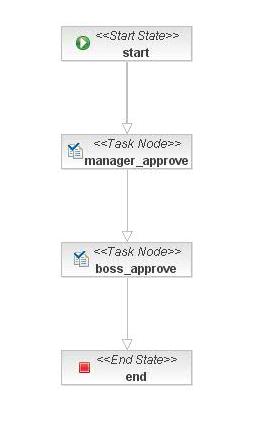

首先，假定一个流程。这个流程是常用的报销流程，只考虑了最简单的流程。

角色有三种：普通员工（employee）、经理（manager）、BOSS（boss）。这里因为只是做个示例，没有考虑过多的权限方面的设置。这里设计了三个用户，分别对应了三种角色，并且员工有上级（经理）无下属、经理有上级（BOSS）有下属（员工）、BOSS无上级有下属（经理）。具体参看数据库设计。

好了，数据设计好了，开始搭建系统吧。步骤如下：

1、 File New Web Project

2、 给新添加的web项目添加Struts 1.x类库。

3、 添加新的User Library，将刚才设置好的jBPM Library添加进来。

4、 在项目下新增一个Source Folder，命名为jbpm。

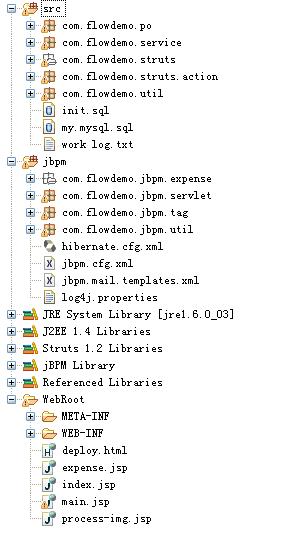

搭建好的结构如下图所示：

项目的流程定义文件和jBPM插件生成的图片在com.flowdemo.jbpm.expense包下。hibernate.cfg.xml配置文件需要做一些修改，原本配置的数据库连接是hsqldb。现在把它改成为连接MySQL。具体的配置信息查看代码清单。

Com.flowdemo.service包中包含有两个业务逻辑类，一个是关于对象持久化的：PersistenceService.java 一个是工作流的：FlowService.java 。
以下是PersistenceService.java源代码，主要是对持久化对象的一些操作。

Java代码

1. package com.flowdemo.service;
2.
3. import java.util.ArrayList;
4. import java.util.List;
5.
6. import org.hibernate.Query;
7. import org.hibernate.Session;
8.
9. import com.flowdemo.po.Expenses;
10. import com.flowdemo.po.Users;
11. import com.flowdemo.util.HibernateSessionFactory;
12.
13. public class PersistenceService {
14.
15.     /**
16.      * 保存一个报销单对象
17.      * @param expense
18.      */
19.     public static void save(Expenses expense){
20.         Session hibernateSession = HibernateSessionFactory.getSession();
21.         try{
22.             //hibernateSession.getTransaction().begin();
23.             hibernateSession.beginTransaction();
24.             hibernateSession.saveOrUpdate(expense);
25.             hibernateSession.getTransaction().commit();
26.         }catch(Exception e){
27.             e.printStackTrace();
28.             hibernateSession.getTransaction().rollback();
29.         }finally{
30.             HibernateSessionFactory.closeSession();
31.         }
32.     }
33.
34.     /**
35.      * 更新一个报销单对象
36.      * @param expense
37.      */
38.     public static void update(Expenses expense){
39.         Session hibernateSession = HibernateSessionFactory.getSession();
40.         try{
41.             //hibernateSession.getTransaction().begin();
42.             hibernateSession.beginTransaction();
43.             //hibernateSession.saveOrUpdate(expense);
44.             hibernateSession.update(expense);
45.             hibernateSession.getTransaction().commit();
46.         }catch(Exception e){
47.             e.printStackTrace();
48.             hibernateSession.getTransaction().rollback();
49.         }finally{
50.             HibernateSessionFactory.closeSession();
51.         }
52.     }
53.
54.     /**
55.      * 删除一个报销单对象
56.      * @param expense
57.      */
58.     public static void delete(Expenses expense){
59.         Session hibernateSession = HibernateSessionFactory.getSession();
60.         try{
61.             //hibernateSession.getTransaction().begin();
62.             hibernateSession.beginTransaction();
63.             hibernateSession.delete(expense);
64.             hibernateSession.getTransaction().commit();
65.         }catch(Exception e){
66.             e.printStackTrace();
67.             hibernateSession.getTransaction().rollback();
68.         }finally{
69.             HibernateSessionFactory.closeSession();
70.         }
71.     }
72.
73.     /**
74.      * 返回一个报销单列表
75.      * @return
76.      */
77.     public static List<Expenses> getExpenses(){
78.         Session hibernateSession = HibernateSessionFactory.getSession();
79.         List<Expenses> expenses = new ArrayList<Expenses>();
80.         try{
81.
82.             //hibernateSession.getTransaction().begin();
83.             hibernateSession.beginTransaction();
84.             //hibernateSession.delete(expense);
85.             Query query = hibernateSession.createQuery("from Expenses");
86.             expenses = query.list();
87.             hibernateSession.getTransaction().commit();
88.
89.         }catch(Exception e){
90.             e.printStackTrace();
91.             hibernateSession.getTransaction().rollback();
92.         }finally{
93.             HibernateSessionFactory.closeSession();
94.         }
95.         return expenses;
96.     }
97.
98.     /**
99.      * 根据用户ID返回一个对象
100.      * @param userId
101.      * @return
102.      */
103.     public static Users getUserById(String userId){
104.         Session hibernateSession = HibernateSessionFactory.getSession();
105.         Users user = new Users();
106.         try{
107.             hibernateSession.beginTransaction();
108.             user = (Users)hibernateSession.get(Users.class, userId);
109.             hibernateSession.getTransaction().commit();
110.
111.         }catch(Exception e){
112.             e.printStackTrace();
113.             hibernateSession.getTransaction().rollback();
114.         }finally{
115.             HibernateSessionFactory.closeSession();
116.         }
117.         return user;
118.     }
119.
120.     /**
121.      * 检查用户是否存在
122.      * @param user
123.      * @return
124.      */
125.     public static boolean checkUser(Users user){
126.         Users user2 = null;
127.         try{
128.             user2 = getUserById(user.getUserId());
129.
130.             System.out.println("用户的值==="+user2.getUserName());
131.         }catch(Exception e){
132.             e.printStackTrace();
133.         }finally{
134.             //HibernateSessionFactory.closeSession();
135.         }
136.         if(user2.getUserPass() == user.getUserPass() || user2.getUserPass().equals(user.getUserPass())){
137.             return true;
138.         }else{
139.             return false;
140.         }
141.     }
142.
143.     /**
144.      * 测试主方法
145.      * @param args
146.      */
147.     public static void main(String[]args){
148.         Session hibernateSession = HibernateSessionFactory.getSession();
149.         System.out.println("测试Session是否启动1"+hibernateSession.toString());
150.         hibernateSession.close();
151.         System.out.println("测试Session是否启动2"+hibernateSession.toString());
152.
153.         hibernateSession = HibernateSessionFactory.getSession();
154.         System.out.println("测试Session是否启动1"+hibernateSession.toString());
155.         HibernateSessionFactory.closeSession();
156.         System.out.println("测试Session是否启动2"+hibernateSession.toString());
157.
158.         Users user = new Users();
159.         user.setUserId("001");
160.         user.setUserPass("employee");
161.
162.         boolean flag = checkUser(user);
163.         System.out.println("是否是正确的？"+flag);
164.     }
165.
166. }

以下是FlowService.java源代码：

Java代码

1. package com.flowdemo.service;
2.
3. import java.util.ArrayList;
4. import java.util.List;
5.
6. import org.jbpm.JbpmConfiguration;
7. import org.jbpm.JbpmContext;
8. import org.jbpm.db.GraphSession;
9. import org.jbpm.graph.def.ProcessDefinition;
10. import org.jbpm.graph.exe.ProcessInstance;
11. import org.jbpm.taskmgmt.exe.TaskInstance;
12.
13. import com.flowdemo.jbpm.util.PoTaskWrapper;
14. import com.flowdemo.po.Expenses;
15. import com.flowdemo.po.Users;
16. import com.flowdemo.util.HibernateSessionFactory;
17.
18. public class FlowService {
19.
20.     static JbpmConfiguration jbpmConfiguration = JbpmConfiguration.getInstance();
21.
22.     /**
23.      * 初始化流程
24.      */
25.     public static void initJbpm(){
26.         JbpmContext jbpmContext = jbpmConfiguration.getCurrentJbpmContext();
27.         if(jbpmContext == null || jbpmContext.equals("")){
28.             jbpmContext = jbpmConfiguration.createJbpmContext();
29.         }
30.         //如果流程定义没有，则重新部署
31.         try{
32.             ProcessDefinition processDefinition = ProcessDefinition.parseXmlResource("com/flowdemo/jbpm/expense/processdefinition.xml");;
33.                 //测试是否存在
34.             System.out.println("流程定义是否加载？==="+processDefinition.toString());
35.             jbpmContext.deployProcessDefinition(processDefinition);
36.
37.             GraphSession graphSession = jbpmContext.getGraphSession();
38.             processDefinition = graphSession.findLatestProcessDefinition("expense");
39.         }finally{
40.             jbpmContext.close();
41.         }
42.
43.     }
44.
45.     /**
46.      * 绑定报销单到流程中
47.      */
48.     public static void bindingExpenseToProcess(){
49.         JbpmContext jbpmContext = jbpmConfiguration.getCurrentJbpmContext();
50.         if(jbpmContext == null || jbpmContext.equals("")){
51.             jbpmContext = jbpmConfiguration.createJbpmContext();
52.         }
53.         try{
54.             jbpmContext.setSessionFactory(HibernateSessionFactory.getSessionFactory());
55.             ProcessDefinition processDefinition = jbpmContext.getGraphSession().findLatestProcessDefinition("expense");
56.             ProcessInstance processInstance = new ProcessInstance(processDefinition);
57.
58.             jbpmContext.save(processInstance);
59.
60.             long processInstanceId = processInstance.getId();
61.
62.             //用什么来get or load这个Expenses对象呢？
63.             Expenses expense = (Expenses)jbpmContext.getSession().createQuery("from Expenses where processInstanceId = "+null).list().get(0);
64.             //Expenses expense = (Expenses)jbpmContext.getSession().get(Expenses.class, 3);
65.             expense.setProcessInstanceId(new Long(processInstanceId).toString());
66.
67.             jbpmContext.getSession().update(expense);
68.             processInstance.getContextInstance().setVariable("expense_id", expense.getExpenseId());
69.
70.             processInstance.signal();
71.         }finally{
72.             jbpmContext.close();
73.         }
74.
75.     }
76.
77.     /**
78.      * 根据用户来返回自己需要处理的任务
79.      * @param user
80.      * @return
81.      */
82.     public static List getTasks(Users user){
83.         JbpmContext jbpmContext = jbpmConfiguration.getCurrentJbpmContext();
84.         if(jbpmContext == null || jbpmContext.equals("")){
85.             jbpmContext = jbpmConfiguration.createJbpmContext();
86.         }
87.         System.out.println("提供任务的人的名字"+user.getUserName());
88.         List tasks = new ArrayList();
89.         //List expenses = new ArrayList();
90.         List poAndTasks = new ArrayList();
91.         try{
92.             tasks = jbpmContext.getTaskMgmtSession().findTaskInstances(user.getUserName());
93.             System.out.println("需要处理的任务的多少"+tasks);
94.             TaskInstance taskInstance = null;
95.             Expenses expense = null;
96.
97.             for(int i=0;i<tasks.size();i++){
98.                 taskInstance = (TaskInstance)tasks.get(i);
99.                 Integer expenseId =(Integer)taskInstance.getProcessInstance().getContextInstance().getVariable("expense_id");
100.                 System.out.println("expenseId的值是多少呢？"+expenseId);
101.
102.                 PoTaskWrapper poTask = new PoTaskWrapper();
103.
104.                 jbpmContext.setSessionFactory(HibernateSessionFactory.getSessionFactory());
105.                 expense = (Expenses)jbpmContext.getSession().load(Expenses.class, expenseId);
106.                 System.out.println("对应的报销单的编号、金额和理由"+expense.getExpenseId()+" "+expense.getMoney()+" "+expense.getReason());
107.                 //expenses.add(expense);
108.
109.                 poTask.setExpense(expense);
110.                 System.out.println("poTask获得的expense-->"+poTask.getExpense().getMoney());
111.                 poTask.setTaskInstanceId(taskInstance.getId());
112.                 poTask.setTokenId(taskInstance.getToken().getId());
113.                 poAndTasks.add(poTask);
114.             }
115.         }catch(Exception e){
116.             e.printStackTrace();
117.         }finally{
118.             jbpmContext.close();
119.         }
120.         //return expenses;
121.         System.out.println("队列的长度 -->"+poAndTasks.size());
122.         return poAndTasks;
123.     }
124.
125.     /**
126.      * @param processInstanceId
127.      * @return
128.      */
129.     public static boolean managerApprove(String processInstanceId){
130.         JbpmContext jbpmContext = jbpmConfiguration.getCurrentJbpmContext();
131.         if(jbpmContext == null || jbpmContext.equals("")){
132.             jbpmContext = jbpmConfiguration.createJbpmContext();
133.         }
134.         try{
135.             ProcessInstance processInstance = jbpmContext.getProcessInstance(new Long(processInstanceId).longValue());
136.             //ProcessDefinition processDefinition = jbpmContext.getGraphSession().findLatestProcessDefinition("expense");
137.             //ProcessInstance processInstance = new ProcessInstance(processDefinition);
138.             TaskInstance taskInstance = processInstance.getTaskMgmtInstance().createTaskInstance();
139.             taskInstance.end();
140.             processInstance.signal();
141.
142.         }catch(Exception e){
143.             e.printStackTrace();
144.         }finally{
145.             jbpmContext.close();
146.         }
147.
148.         return false;
149.     }
150.
151.
152.     /**
153.      * 审核
154.      * @param taskInstanceId
155.      */
156.     public static void approve(long taskInstanceId){
157.         JbpmContext jbpmContext = jbpmConfiguration.getCurrentJbpmContext();
158.         if(jbpmContext == null || jbpmContext.equals("")){
159.             jbpmContext = jbpmConfiguration.createJbpmContext();
160.         }
161.         try{
162.             TaskInstance taskInstance = jbpmContext.getTaskInstance(taskInstanceId);
163.             //taskInstance.end("manager_approve");
164.             taskInstance.end();
165.             //processInstance.signal();
166.
167.         }catch(Exception e){
168.             e.printStackTrace();
169.         }finally{
170.             jbpmContext.close();
171.         }
172.     }
173.
174. }

还有一点需要注意的是，在测试运行之前需要把jbpm的数据库表创建好，当然也可以通过JbpmContext jbpmContext = cfg.createJbpmContext();来创建，但是这是在每次运行时都会创建，所以还是直接通过导入jbpm的sql文件来创建的好。

好了，一个基于struts的jbpm应用差不多就完成了，我比较懒，所以也不太想在介绍代码上费功夫了，各位看官自己看咯，呵呵。

还想做一些集成spring的应用，但是由于公司也没用上这种技术，所以兴趣又降了一大半，⊙﹏⊙b汗。以后有机会再自己写写吧。以下附上源代码。有需要的请下载吧。按照习惯，我去掉了jar包，所有的需要的jar清单，请看图片：
