matlab/simulink学习的笔记都总结在这里

  7767  次浏览      19
 2018-7-12

编辑推荐:
本文来自于csdn,介绍了simulink电路,Breaker断路器参数说明,子系统及其封装,搭建模型等。

simulink中小方块与小箭头如何连接? 小方块是电气线路,小箭头是信号流,他们之间是不能连接的。 从信号到电气有受控源,从电气到信号有电压电流测量模块。

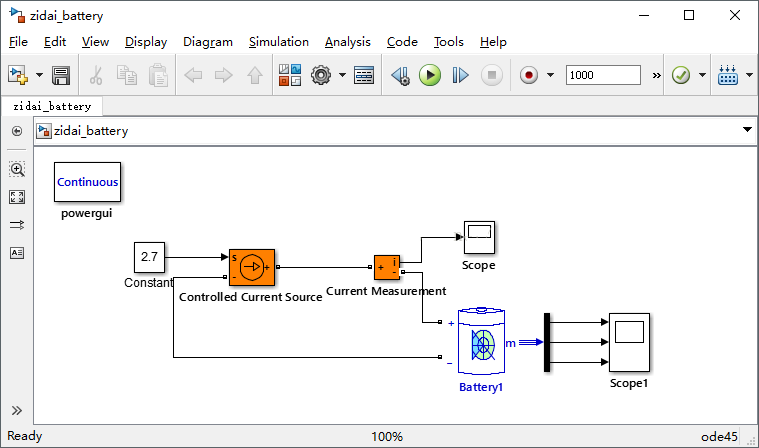

例如下面这个简单的电路(加入输入输出信号流,橙色部分为必须):

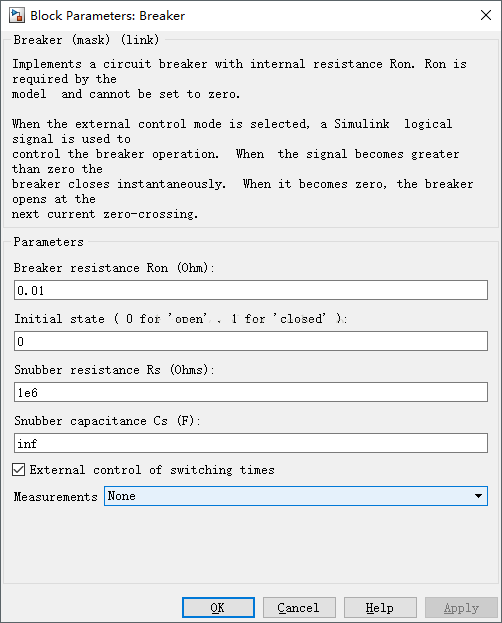

Breaker断路器参数说明:

断路器块的执行能从一个外部Simulink信号(外部控制方式) 或者是从一个内部的控制定时器(内部的控制方式)控制一个电路的断开和闭合的状态。 当断路器块被设置在外部控制方式时,一个Simulink 输入端在块图标上出现,连接到输入, 0或者1 (0去断开断路器,1去闭合断路器)的Simulink 的控制信号。 当断路器块被设置在内部控制方式时,转换状态在块的对话框中指定。 当断路器闭合时,它被电阻Ron 代表。Ron 的值能被设置,很小(典型的值是10 mOhms )的值与外部电路相比是可以忽略的。当断路器断开时,电阻值为无穷大(inf)。 对于直流电路可能不合适,对于直流电路,建议使用理想开关(Ideal Switch block)作为转换元件。 Breaker resistance Ron 内部电阻 断路器内部电阻,在若干欧姆(Ω)中。断路器电阻Ron参数不能设置为0。 Initial state 初始状态 断路器的初始状态。当初始状态参数被设置为1时,断路器闭合。当初始状态参数被设置为0时,断路器断开。 如果断路器初始状态被设置为1 (闭合),SimPowerSystems 自动地初始化所有线性的电路和断路器块初始电流,这样仿真在稳定状态中开始。 Snubber resistance Rs过渡电阻 过渡电阻,在若干欧姆(Ω)中。把过渡电阻Rs参 数从模型设置为inf消除缓冲。 Snubber capacitance Cs 过渡电容 过渡电容,单位farads ( F );设置为0不考虑过渡电容,设置为inf获得一个容抗。 Switching times 转换时间 规定当以内部的控制方式使用断路器块时转换时间的矢量。在每一转换时间断路器块打开或者依赖于其初始的状态的结束。例如,如果初始状态参数是0 (断开),打破者在第一段转换的时间结束,在第二段转换的时间开始,如此等等。转换的时间如果转换时间的外部控制方式被选择,参数在对话框中不是可以见到的参数。 External control of switching times 转换时间的外部控制 如果选择,为了断路器的转换时间的外部控制,把一Simulink输入添加到断路器块。转换的时间通过一个逻辑信号( 0或者被定义1)连接到Simulink输入。 Measurements 测量 选择电流或者电压测量,也可以同时选择。 测量仪表添加标签以便于识别。 使用注意事项: 1)、当与电源连接时,必须设置过渡电阻、过渡电容,一般将Rs设置一个较大的值,Cs设置为inf。断路器内部电阻不能设置为0。 2)、你必须使用一种刚性综合算法用断路器块模拟电路。带有缺省参数的ode23t通常给最好的仿真速度。 3)、对于discretized 模型,控制信号必须有最少的3段取样周期在1才能正确地关闭断路器,否则断路器保持在断开状态。

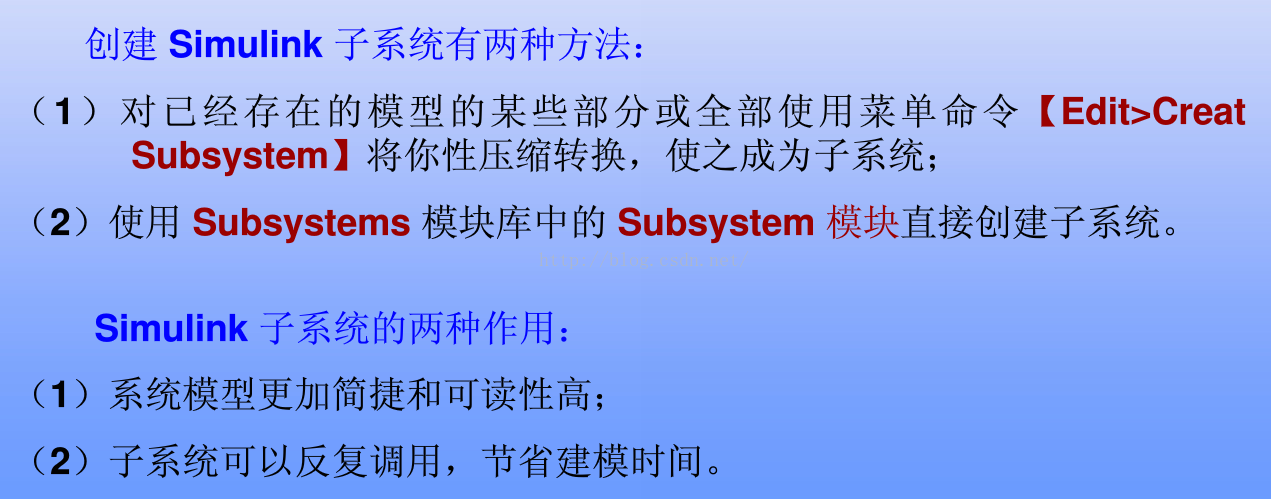

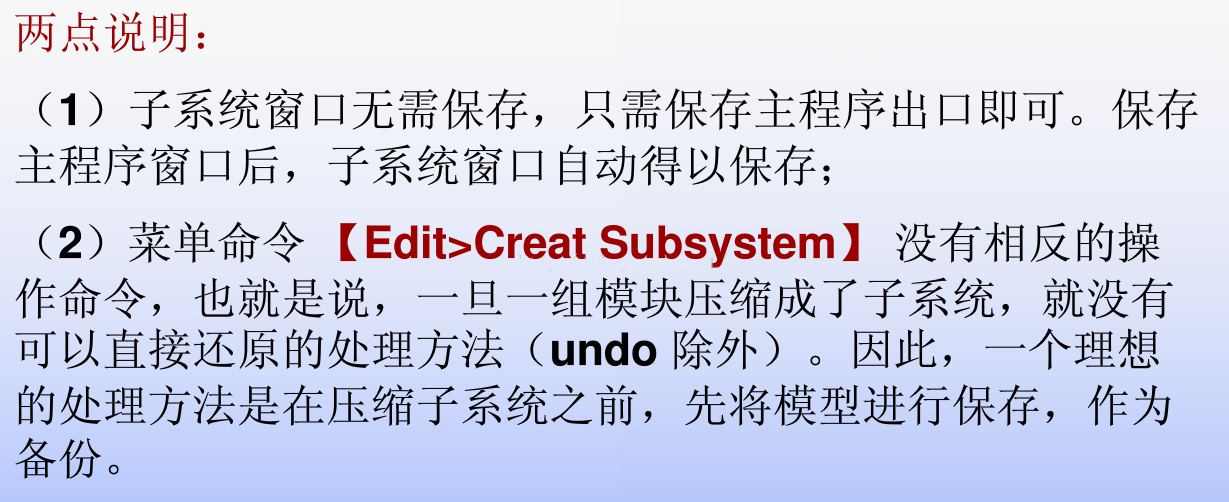

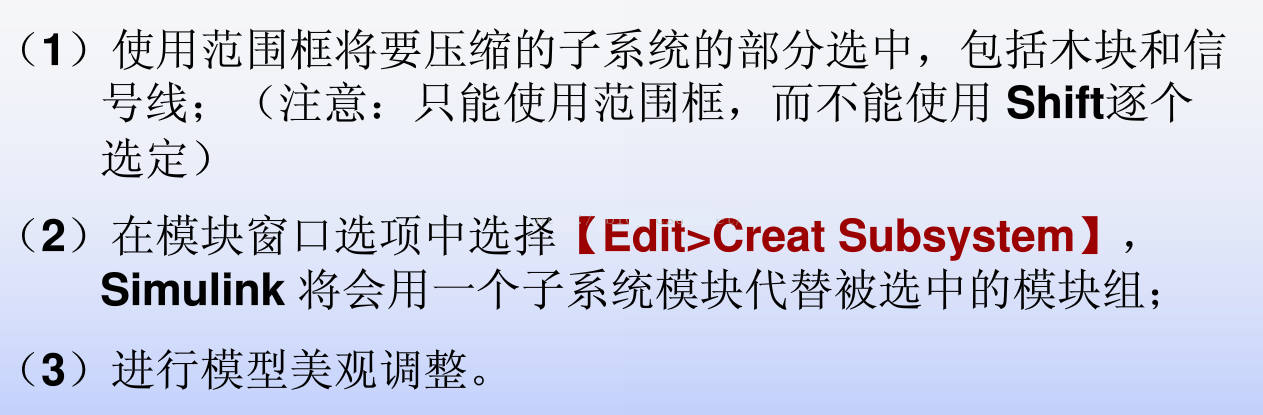

子系统及其封装:

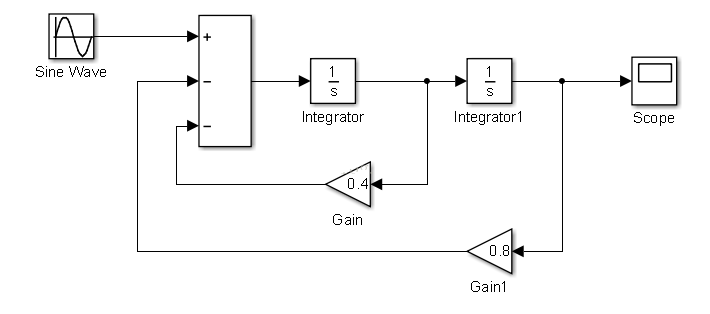

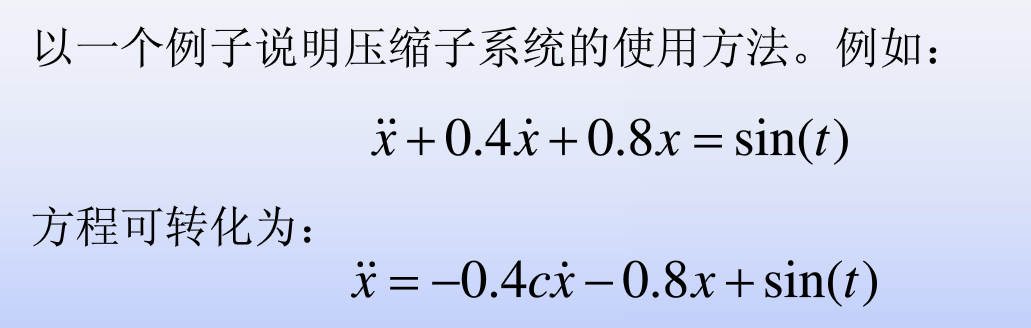

搭建模型:

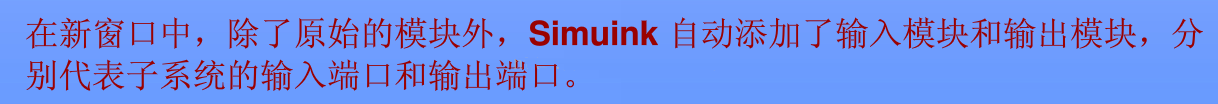

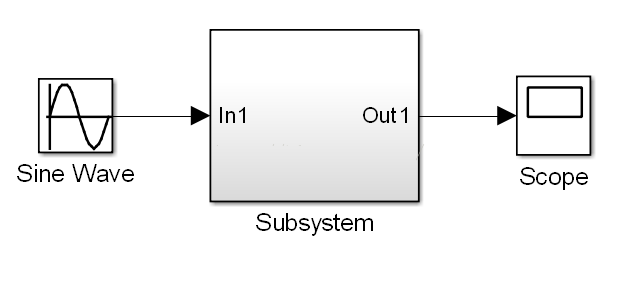

创建子系统后:

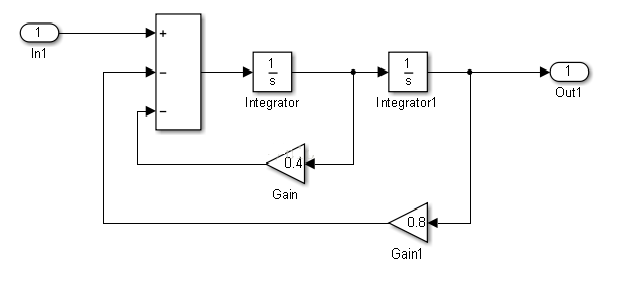

子系统:

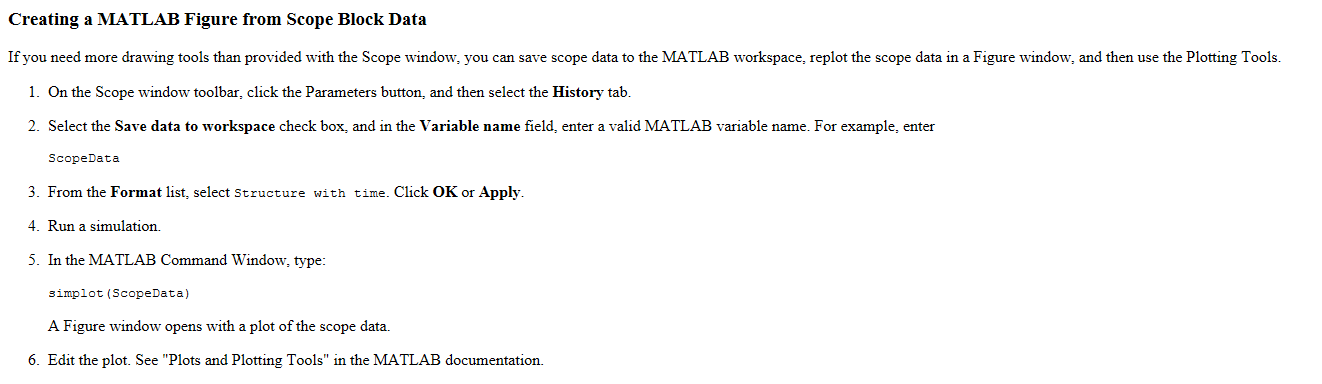

示波器图像导入工作空间处理:


7767 次浏览       19
