华为公司 软件研发团队 购买函数调用关系分析器(EA插件)
770  次浏览  5  次

火龙果软件工程技术中心 报名咨询热线: 北京 010-62670835 上海 021-50800371 深圳 15801587207
客户单位 华为2012实验室
客户行业 系统工程研究与开发团队
购买内容 基于描述程序处理过程的活动图,分析并可视化展示:
  • 函数和函数之间的调用关系,
  • 函数和数据之间的访问关系
  • 购买用途
  • 为开发人员基于模型提供程序依赖关系自动化分析
  •   2020年11月,华为公司研发团队提出EA功能插件定制化需求。希望能够对EA中描述程序处理过程的活动图进行分析,可视化展示:
  • 函数和函数之间的调用关系,
  • 函数和数据之间的访问关系
  •

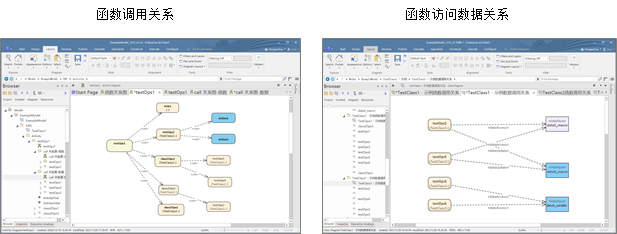

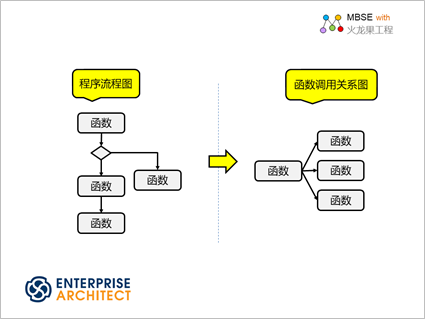

    火龙果工程技术团队对客户的需求进行了详细的分析,设计了EA的插件《活动图分析器》,能够对函数的处理流程进行分析,识别其中的函数调用关系、数据访问关系,然后生成函数调用关系图、数据访问关系图。

    操作演示视频
    操作演示视频
    火龙果软件提供MBSE完整工具链,如下图所示:
    如下是MBSE工具链的配置表,其中()是本次购买选择的:
    软件 说明
    EA完全版 MBSE全周期建模:需求模型、设计模型、实现模型、仿真验证。
    文档生成DocGenerator 基于模型一键生成文档,可以生成文档《系统需求说明书》《系统设计说明书》《软件需求说明书》《软件设计说明书》《测试设计说明书》《测试报告》。
    程序关系分析器 基于程序流程,提供可视化分析:函数和函数之间的调用关系,函数和数据之间的访问关系。
    AUTOSAR Engineer 插件 用于AUTOSAR 架构建模,包括:需求建模、架构建模、软件结构建模、软件行为建模,然后基于AUTOSAR组件模型生成ARXML文件
    仿真器:Simulator 对系统设计进行仿真,验证系统过程、系统状态、数据流是否正确。
    对软件设计进行仿真,验证软件过程、软件状态、数据流是否正确。
    对算法进行仿真,验证算法的输入-处理-输出的正确性。

    DOORS接口:ToDOORS 建立EA到DOORS之间的接口,可以把DOORS的需求关联到EA,也可以把EA的模型关联到DOORS。
    质量评审器-Qualitor 建立评测指标、基于模型对系统设计和软件设计进行质量评审、质量报告。
    MBSE平台:iSpace 支持MBSE的工程管理:过程管理、人员管理、工件管理。
    管理各种工件:模型、条目、文档、代码。
    集成各种工件:建模工具EA、需求管理工具DOORS、文档工具、代码工具。
    支持需求跟踪与管理,支持基于模型的质量管理。
    支持模型仓库,建立团队共享的模型数据中心。

    需求管理:Web+EA 以web方式访问模型库,可以浏览模型,并基于模型实现:需求管理、设计管理、测试管理、变更管理、缺陷管理、质量管理。提供团队协作和共享能力。
    环境
    团队建模协同环境 提供多人分散多个地点,对同一模型的模型共享、协同建模,包括:建立模型库、配置用户账户、用户操作权限,模型版本管理,模型并发操作协同。
    工程规范
    MBSE工程指南 对MBSE过程提供指南,包括:系统需求、系统设计、软件需求、软件设计、系统仿真、测试建模、需求跟踪管理。
    需求分析指南 对需求分析提供建模指南,包括:用户需求、系统需求、软件需求等等。
    模型框架 提供模型框架,包括:系统模型、软件模型、接口模型、测试模型等。
    文档模板 提供文档模板,包括:系统需求文档模板,系统设计文档模板,软件需求文档模板,软件设计文档模板。(本次客户希望符合GBJ438B规范,自动化生成文档)
    培训&咨询
    课程:基于SysML和EA系统分析设计 学习Sys ML建模规范:需求图、用例图、模块定义图、内部模块图、状态图…
    学习使用使用EA ,建立需求模型、设计模型、模型验证、实现与测试。
    通过案例学习系统需求分析、系统设计、软件需求分析、软件设计方法。

    咨询:基于EA实现MBSE现场指导 结合客户项目,帮助客户建立:
  • MBSE工作指南;
  • MBSE的角色能力模型;
  • MBSE的模型样例、文档模板、仿真样例;
  • 基于模型的需求跟踪与管理体系;
  • 基于模型的质量评价体系。
  •
    相关软件:
  • 建模工具EA
  • 文档生成器DocGenerator
  • 函数调用关系分析器

  • 相关规范:
  • 《MBSE工程指南:介于SysML进行系统分析部分》
  • 《系统需求模型框架》
  • 《文档模板(符合GJB438B规范)》

  • 相关课程:
  • 基于UML和EA进行系统分析设计与建模
  • 基于SysML和EA进行系统设计与建模

  • 相关咨询:
  • 构建MBSE工程体系,建立MBSE工程范例
  • 如果您希望了解更多信息:
  • 欢迎访问工具频道 http://www.sysml.org.cn/
  • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969
  • 本文使用的建模工具为EA,可以下载试用版 http://tool.uml.com.cn/ToolsEA/download.asp
