xposed源码编译与集成

262 次浏览     评价:
 2019-3-6

编辑推荐:
本文来自简书,本文写了另一种xposed框架的使用办法:编译xposed源码,生成xposed相关的应用程序和so库等文件,然后将这些应用程序和so库文件集成到android系统中,重新打包生成镜像文件,烧入手机。

xposed installer3.0版本之后,传统的xposed框架的使用方法是从官网上下载xposed installer.apk以及xposed-arm-sdk22.zip包。然后具体的使用方法是将xposed installer.apk安装到手机,然后在手机上进入recovery模式,将下载的xposed-arm-sdk22.zip刷入手机。完成之后xposed installer才可以正常使用。

文档主要用于xposed源码的编译以及xposed的集成工作。在编译过程中,主要是通过Xposed Tools进行编译;在集成过程中,将xposed的编译之后生成的文件替换到android系统中,打包之后重新生成镜像文件,将镜像文件刷入到手机查看日志信息来判断是否成功。

由于在集成过程中是将xposed的编译生成文件打包到android5.1系统中重新生成镜像文件,然后将镜像文件烧入到nexus5手机,所以需要对android源码进行编译,并在执行lunch选择对应源码代号时选择nexus5对应的android源码代号。

环境配置

1.源码版本

在整个过程中,使用到了android系统源码和xposed源码。

android系统源码版本是 LYM48M

查看源码版本的方法:在源码路径下,查看/build/core/build_id.mk文件中的BUILD_ID即为源码的版本号。如下图所示。

BUILD ID

xposed源码版本需要是android5.1源码对应的版本。可以在github上进行下载,具体的下载方法后文中会详细说明。

2.系统环境

电脑系统是ubuntu 14.04

jdk安装的是openjdk-7-jdk具体信息如下图所示

java版本信息

fas

android5.1源码编译需要使用openjdk,不再使用oracle的jdk。

3.测试机环境

测试机使用的是nexus 5手机,nexus5对应的android源码代号是aosp_hammerhead_userdebug

文档主要通过如下六个步骤完成xposed源码的编译和集成

编译android源码

将android 5.1的img文件刷入手机

编译XposedBridge

使用Xposed Tools

将xposed框架集成到Android系统

集成测试

一 编译android源码

为了将xposed框架集成到nexus5手机,需要先编译nexus5手机对应的android源码。具体步骤如下

1.下载android 5.1源代码

使用repo下载android5.1源代码。

2.初始化编译环境

在源码目录下运行source ./build/envsetup.sh。如图所示。

envsetup

3.选择版本

执行命令lunch,选择后续验证时使用的手机对应的版本。

由于我在验证xposed编译结果的时候是在nexus5上进行的,所以在选择版本的时候选择的是nexus5对应的版本。

lunch

nexus5对应的是aosp_hammerhead_userdebug

4.编译android源码

接着在android源码目录下执行make命令编译源码。第一次编译android源码建议使用make命令进行编译。为了加快编译速度,可以开多个线程进行编译。例如make -j16命令,开16线程编译android源码。

.编译android源码

make编译android源码的所有模块,mmm仅编译指定的模块。在使用mmm编译指定模块之前,需要保证之前使用make命令对整个源代码进行编译。

编译后会将编译结果放到out文件夹下。

编译结果

其中img文件路径是out/target/product/hammerhead下。

img文件

二 将android5.1的img文件刷入手机

1.进入fastboot模式

终端执行sudo adb reboot bootloader命令,手机进入fastboot模式。

2.将img文件刷入到手机

在这一步会将boot.img,userdata.img,cache.img,system.img。

以system.img为例。在进入fastboot模式之后,在终端继续执行命令

fastboot flash system system.img

创建system分区,将system.img文件刷入system分区中。由于fastboot对刷入的img文件大小有限制,所以可能存在因为img文件太大导致刷入失败,这是可以添加了-S 50M参数,将system.img分成小块来刷入到手机,完整的命令如下

fastboot -S 50M flash system system.img

运行结果如下图所示。

将system.img刷入到手机

从图中可以看到,添加了参数之后,分成了一些小块将system.img文件刷入到手机。

3.重启手机

在将img文件全部刷入到手机之后执行fastboot reboot命令,重新启动手机,之后可以看到手机现在的系统的android5.1系统。刷机成功

三 编译XposedBridge

1.下载XposedBridge的源代码

从github上下载XposedBridge。点击右侧下载

Xposed Bridge

2.编写Android.mk文件

Android.mk是Android提供的一种makefile文件,用来指定诸如编译生成so库名、引用的头文件目录、需要编译的.c/.cpp文件和.a静态库文件等。编写android.mk文件,将编译需要的源代码,编译生成的结果形式等信息告知ndk build编译系统。Android.mk文件内容如下所示。

Android.mk

3.移动Xposed Bridge工程

将Android.mk文件放到XposedBridge源码目录下,然后将整个工程放到Android源码目录下。如下图所示。

xposedbridge

4.编译Xposed Bridge

因为在前边编译android5.1源码的时候,已经使用make命令进行了一次编译,所以在这里直接使用mmm命令编译XposedBridge模块。在android源码下使用mmm命令编译xposedbridge模块。命令形式为mmm [模块路径]。

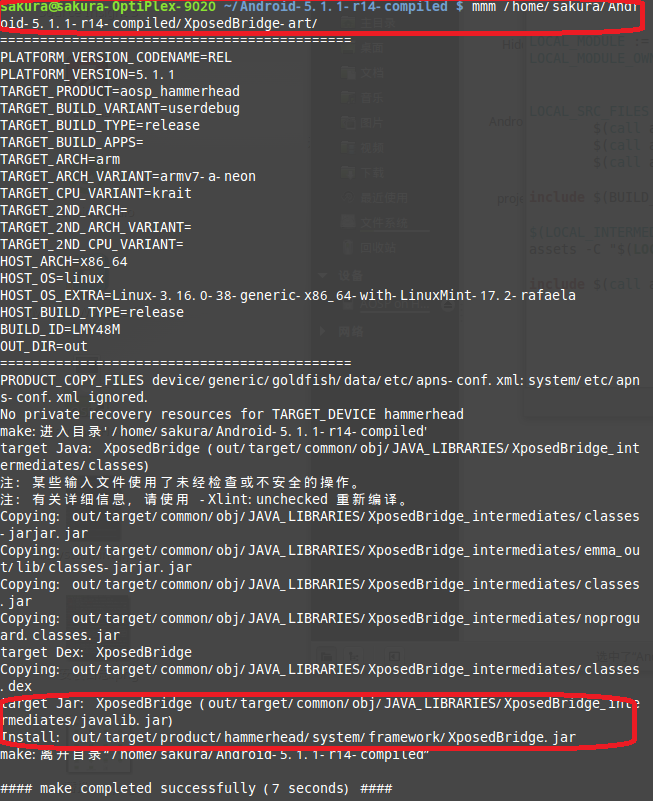

编译XposedBridge

/home/sakura/Android-5.1.1-r14-compiled/XposedBridge-art/是我电脑上Xposed Bridge源码路径

编译成功之后,生成XposedBridge.jar包,存放在/out/target/product/hammerhead/system/framework/文件夹下。

四 使用xposed tools

1.下载xposed tools

在github上下载xposed tools文件。点击xposed tools进入到github页面,如下图

xposedtools下载

点击上图中红色部分选择的按钮,下载xposed tools的zip包。

2.配置build.conf文件

build.conf文件是一个配置文件,会被build.pl读取使用。build文件中主要定义了编译xposed的结果的存放路径,android源码的路径,还有一些版本信息之类的值。

将下载的zip包解压,在文件夹下创建build.conf文件。然后编辑build.conf文件。build.conf内容如下图所示。

[General]
outdir = /home/xposed/out
[Build]
version = 65(custom build by author )
makeflags = -j16
[AospDir]
22 = /home/Android-5.1.1



outdir指向的路径是xposed编译之后生成的文件的存放路径。

version的值和后边的参数是自己设置的。编译之后会写入到xposed.prop文件中。

makeflags是设置在后边编译过程中使用的线程数。

AospDir指向的路径是android源码存放的路径,前边的值是源码对应的SDK的版本号。这里我指向的是android5.1.1的源码,对应的android sdk的版本是22。

3.替换文件

在进行文件替换之前,请将被替换的文件做一个备份,便于以后恢复时使用

3.1 下载xposed相关文件

从github上克隆xposed两个仓库到本地。分别是xposed和art。点击下载zip包,解压压缩包得到xposed文件夹和art文件夹。xposed文件夹包括xposed修改之后的app_process等应用程序和libxposed_*.so等库文件的源码;art文件夹主要包括xposed修改之后的art虚拟机的文件。

在下载art时,要选择android 5.1对应的art分支。如下图红色部分

art下载

3.2 替换文件

用3.1中下载的art文件夹替换/home/Android-5.1.1目录下的art文件夹。

替换art文件夹

将3.1中下载的xposed文件夹移动到/home/Android-5.1.1/frameworks/base/cmds/文件夹下。

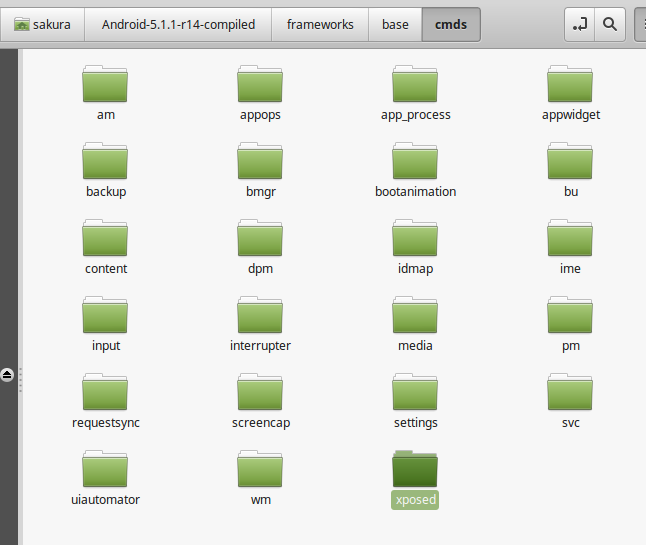

替换xposed文件夹

在build.conf文件中outdir目录下创建一个java文件夹,然后将第三部分中生成的XposedBridge.jar包放到java文件夹下。如下图所示。

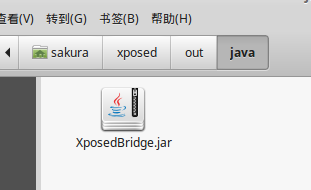

移动XposedBridge.jar

4.使用build.pl编译xposed源码

build.pl文件在xposed tools文件夹下。在文件中有对build.pl文件的参数的设置规则等信息,如下所示

build.pl

从上图可以看到build.pl主要可以完成的工作有四个,分别是编译生成xposed的可执行程序和库文件,将编译之后的文件拷贝到配置文件指定的输出路径下,创建xposed.prop文件,创建flashable ZIP文件。在参数中可以使用-t 针对指定的目标进行创建。在xposed tools目录下运行

./build.pl -t arm:22

build arm files for SDK22(对应的是Android5.1系统)

在执行过程中,可能会提示缺少一些依赖包,例如可能会缺少Config::IniFiles,使用apt-cache search Config::IniFiles搜索,安装缺少的包即可。

5.结果

build.pl -t运行结束之后,会将生成的xposed的可执行程序和so库等文件放入到build.conf配置文件中指定的输出目录下。包括lib文件夹下的五个so库和bin文件加下的四个可执行程序以及一个配置文件。如下图所示。

xposed结果

五 将xposed框架集成到Android系统

1.替换文件

用第四部分中生成的bin文件夹和lib文件夹下的文件替换Android-5.1.1/out/target/product/hammerhead/system/文件夹下的bin文件和lib文件里的相同的文件。需要注意的是用xposed编译生成的app_process32_xposed替换system/bin文件夹下的app_process32

2.移动文件

将xposed.prop文件移动到system文件夹下。

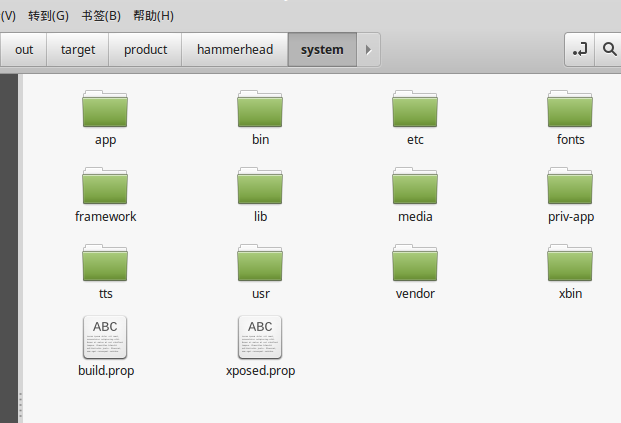

移动xposed.prop

3.重新生成镜像文件

替换完成之后在android源码目录执行一遍

source ./build/envsetup.sh
lunch
make snod



make snod命令的作用是重新生成镜像文件。

六 集成测试

1.将修改之后的img文件刷入手机

具体步骤请看第二部分

2.查看结果

重启手机,抓取日志,查看xposedbridge.jar包是否成功导入。

日志查看命令

adb logcat | grep -i xposed
