WebView缓存原理分析和应用

1945 次浏览

2018-7-23

编辑推荐:

本文来自于微信，介绍了WebView的缓存类型，浏览器自带的网页数据缓存，H5的缓存等。

一、背景

现在的App开发，或多或少都会用到Hybrid模式，到了WebView这边，经常会加载一些js文件（例如和WebView用来Native通信的bridge.js），而这些js文件不会经常发生变化，所以我们希望js在WebView里面加载一次之后，如果js没有发生变化，下次就不用再发起网络请求去加载，从而减少流量和资源的占用。那么有什么方式可以达到这个目的呢？先得从WebView的缓存原理入手。

二、WebView的缓存类型

WebView主要包括两类缓存，一类是浏览器自带的网页数据缓存，这是所有的浏览器都支持的、由HTTP协议定义的缓存；另一类是H5缓存，这是由web页面的开发者设置的，H5缓存主要包括了App Cache、DOM Storage、Local Storage、Web SQL Database 存储机制等，这里我们主要介绍App Cache来缓存js文件。

三、浏览器自带的网页数据缓存

1.工作原理

浏览器缓存机制是通过HTTP协议Header里的Cache-Control（或Expires）和Last-Modified（或 Etag）等字段来控制文件缓存的机制。关于这几个字段的作用和浏览器的缓存更新机制，大家可以看看这两篇文章(H5 缓存机制浅析移动端 Web 加载性能优化，Android：手把手教你构建 WebView 的缓存机制 & 资源预加载方案)，里面有详细的介绍。下面从我实际应用的角度，介绍一下通常会在HTTP协议中遇到的Header。

这两个字段是接收响应时，浏览器决定文件是否需要被缓存；或者需要加载文件时，浏览器决定是否需要发出请求的字段。

Cache-Control:max-age=315360000，这表示缓存时长为315360000秒。如果315360000秒内需要再次请求这个文件，那么浏览器不会发出请求，直接使用本地的缓存的文件。这是HTTP/1.1标准中的字段。

Expires: Thu, 31 Dec 2037 23:55:55 GMT，这表示这个文件的过期时间是2037年12月31日晚上23点55分55秒，在这个时间之前浏览器都不会再次发出请求去获取这个文件。这是HTTP/1.0中的字段，如果客户端和服务器时间不同步会导致缓存出现问题，因此才有了上面的Cache-Control，当它们同时出现在HTTP Response的Header中时，Cache-Control优先级更高。

下面两个字段是发起请求时，服务器决定文件是否需要更新的字段。

Last-Modified:Wed, 28 Sep 2016 09:24:35 GMT，这表示这个文件最后的修改时间是2016年9月28日9点24分35秒。这个字段对于浏览器来说，会在下次请求的时候，作为Request Header的If-Modified-Since字段带上。例如浏览器缓存的文件已经超过了Cache-Control（或者Expires），那么需要加载这个文件时，就会发出请求，请求的Header有一个字段为If-Modified-Since：Wed, 28 Sep 2016 09:24:35 GMT，服务器接收到请求后，会把文件的Last-Modified时间和这个时间对比，如果时间没变，那么浏览器将返回304 Not Modified给浏览器，且content-length肯定是0个字节。如果时间有变化，那么服务器会返回200 OK，并返回相应的内容给浏览器。

ETag:”57eb8c5c-129”，这是文件的特征串。功能同上面的Last-Modified是一样的。只是在浏览器下次请求时，ETag是作为Request Header中的If-None-Match:”57eb8c5c-129”字段传到服务器。服务器和最新的文件特征串对比，如果相同那么返回304 Not Modified，不同则返回200 OK。当ETag和Last-Modified同时出现时，任何一个字段只要生效了，就认为文件是没有更新的。

2.WebView如何设置才能支持上面的协议

由上面的介绍可知，只要是个主流的、合格的浏览器，都应该能够支持HTTP协议层面的这几个字段。这不是我们开发者可以修改的，也不是我们应该修改的配置。在Android上，我们的WebView也支持这几个字段。但是我们可以通过代码去设置WebView的Cache Mode，而使得协议生效或者无效。WebView有下面几个Cache Mode：

LOAD_CACHE_ONLY: 不使用网络，只读取本地缓存数据。

LOAD_DEFAULT: 根据cache-control决定是否从网络上取数据。

LOAD_CACHE_NORMAL: API level 17中已经废弃，从API level 11开始作用同LOAD_DEFAULT模式

LOAD_NO_CACHE: 不使用缓存，只从网络获取数据。

LOAD_CACHE_ELSE_NETWORK，只要本地有，无论是否过期，或者no-cache，都使用缓存中的数据。本地没有缓存时才从网络上获取。

设置WebView缓存的Cache Mode示例代码如下：

WebSettings settings = webView.getSettings();
settings .setCacheMode(WebSettings.LOAD_DEFAULT);

网上很多人都说根据网络条件去选择Cache Mode，当有网络时，设置为LOAD_DEFAULT，当没有网络时设置为LOAD_CACHE_ELSE_NETWORK。但是在我的业务中，js文件的更新都是非覆盖式的更新，也就是时候每次改变js文件的时候，文件的url地址一定会发生变化，所以我希望浏览器能够缓存下来js，并且一直使用它，那么我就给它只设置为LOAD_CACHE_ELSE_NETWORK。当然如果你要是可以改js的cdn服务器的Cache-Control字段，那也行啊，用LOAD_DEFAULT就ok了。至于文件是应该采用覆盖式or非覆盖式的更新，不是我今天要讨论的内容，在web前端领域，这是一个可以聊聊的topic。

关于iOS的WebView，我同事在实际测试的时候竟然发现，控制文件缓存的Response Header是Expires字段。。而且iOS无法针对整个WebView设置Cache Mode，只能针对每一个URLRequest去设置。。后续有机会要学习一下iOS那块的情况。

3.在手机里面的存储路径

浏览器默认缓存下来的文件是怎么被存储到了哪里呢？这个问题在接触到WebView以来，就一直是一个谜题。这次由于工作的需要，我特意root了两台手机，一台红米1（Android 4.4）和一台小米4c（Android 5.1），在root高系统版本（6.0和7.1）的两台Nexus都以失败告终之后，我决定还是先看看4.4和5.1系统上，WebView自带的缓存存到了哪里。

首先，不用思考就知道，这些文件一定是在/data/data/包名/目录下，在我之前的一篇博客里面提到过，这是每一个应用自己的内部存储目录。

接着，我们打开终端，使用adb连接手机，然后按照下面命令操作一下。

// 1.先进入shell
adb shell // 2.开启root账号
su // 3.修改文件夹权限
chmod 777 data/data/你的应用包名/
// 4.修改子文件夹的权限，因为Android命令行不支持向Linux那样的-R命令实现递归式的chmod。。。
chmod 777 data/data/你的应用包名/*
// 5.所以如果你对应用目录层级更深，你就要进一步地chmod 。。。
chmod 777 data/data/你的应用包名/*/*
// 6.直到终端里提示你说，no such file or directory 时，说明chmod 完了，所有的内部存储里面的文件夹和文件都可以看到了，如果大家有更好的方法请一定告诉我，多谢了~

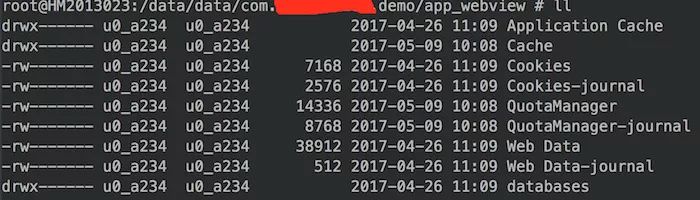

Android 4.4的目录：/data/data/包名/app_webview/cache/，如下图所示的第二个文件夹。

可能你注意到了，第一个文件夹是叫Application Cache，我们后面再说它。

Android 5.1的目录：/data/data/包名/cache/org.chromium.android_webview/下面，如下图所示。

但是在5.1系统上，/data/data/包名/app_webview/文件夹依然存在，只是4.4系统上面存储WebView自带缓存的app_webview/cache文件夹不再存在了（注意下App Cache目录还在），如下图所示。

综上所述，WebView自带的浏览器协议支持的缓存，在不同的系统版本上，位置是不一样的。也许除了我root过的4.4、5.1以外，其他版本系统的WebView自带缓存还可能存在于不同的目录里面。

另外一个是关于缓存文件的存储格式和索引格式，在不同的手机上可能也有差别，因为之前看到网上的人都说有叫webview.db或者webviewCache.db的文件，这个文件呢，还不是在app_webview/cache或者org.chromium.android_webview下面，而是在/data/data/包名/database/里面。但是，我这两台root过的手机都没有看到这种文件，而且我把/data/data/包名/下面所有的db文件都打开看了，并没有发现有存储url记录的table。。

实际上，以5.1系统为例，我看到了/data/data/包名/cache/org.chromium.android_webview/下面有叫index和/index-dir/the-real-index的文件，以及一堆名称为md5+下划线+数字的文件，上面的图中也可以看得到，这块的原理仍然有些疑问，也希望专业的大神可以解答一下。

四、H5的缓存

讲完了WebView自带的缓存，下面讲一下H5里面的App Cache。这个Cache是由开发Web页面的开发者控制的，而不是由Native去控制的，但是Native里面的WebView也需要我们做一下设置才能支持H5的这个特性。

1.工作原理

写Web页面代码时，指定manifest属性即可让页面使用App Cache。通常html页面代码会这么写：

xxx.appcache文件用的是相对路径，这时appcache文件的路径是和页面一样的。也可以使用的绝对路径，但是域名要保持和页面一致。

完整的xxx.appcache文件一般包括了3个section，基本格式如下：

CACHE MANIFEST
# 2017- 05- 13 v1.0.0
/bridge .js
NETWORK:
*
FALLBACK:
/404.html

CACHE MANIFEST下面文件就是要被浏览器缓存的文件

NETWORK下面的文件就是要被加载的文件

FALLBACK下面的文件是目标页面加载失败时的显示的页面

AppCache工作的原理：当一个设置了manifest文件的html页面被加载时，CACHE MANIFEST指定的文件就会被缓存到浏览器的App Cache目录下面。当下次加载这个页面时，会首先应用通过manifest已经缓存过的文件，然后发起一个加载xxx.appcache文件的请求到服务器，如果xxx.appcache文件没有被修改过，那么服务器会返回304 Not Modified给到浏览器，如果xxx.appcache文件被修改过，那么服务器会返回200 OK，并返回新的xxx.appcache文件的内容给浏览器，浏览器收到之后，再把新的xxx.appcache文件中指定的内容加载过来进行缓存。

可以看到，AppCache缓存需要在每次加载页面时都发出一个xxx.appcache的请求去检查manifest文件是不是有更新（byte by byte）。根据这篇文章（H5 缓存机制浅析移动端 Web 加载性能优化）的介绍，AppCache有一些坑的地方，且官方已经不推荐使用了，但目前主流的浏览器依然是支持的。文章里主要提到下面这些坑：

要更新缓存的文件，需要更新包含它的 manifest 文件，那怕只加一个空格。常用的方法，是修改 manifest 文件注释中的版本号。如：# 2012-02-21 v1.0.0

被缓存的文件，浏览器是先使用，再通过检查 manifest 文件是否有更新来更新缓存文件。这样缓存文件可能用的不是最新的版本。

在更新缓存过程中，如果有一个文件更新失败，则整个更新会失败。

manifest 和引用它的HTML要在相同 HOST。

manifest 文件中的文件列表，如果是相对路径，则是相对 manifest 文件的相对路径。

manifest 也有可能更新出错，导致缓存文件更新失败。

没有缓存的资源在已经缓存的 HTML 中不能加载，即使有网络。例如：http://appcache-demo.s3-website-us-east-1.amazonaws.com/without-network/

manifest 文件本身不能被缓存，且 manifest 文件的更新使用的是浏览器缓存机制。所以 manifest 文件的 Cache-Control 缓存时间不能设置太长。

2.WebView如何设置才能支持AppCache

WebView默认是没有开启AppCache支持的，需要添加下面这几行代码来设置：

WebSettings webSettings = webView.getSettings();
webSettings.setAppCacheEnabled(true);
String cachePath = getApplicationContext (). getCacheDir() .getPath (); // 把内部私有缓存目录'/data/data/ 包名/cache/ '作为WebView的AppCache的存储路径
webSettings.setAppCachePath (cachePath);
webSettings.setAppCacheMaxSize( 5 * 1024 * 1024);

注意：WebSettings的setAppCacheEnabled和setAppCachePath都必须要调用才行。

3.存储AppCache的路径

按照Android SDK的API说明，setAppCachePath是可以用来设置AppCache路径的，但是我实际测试发现，不管你怎么设置这个路径，设置到应用自己的内部私有目录还是外部SD卡，都无法生效。AppCache缓存文件最终都会存到/data/data/包名/app_webview/cache/Application Cache这个文件夹下面，在上面的Android 4.4和5.1系统目录截图可以看得到，但是如果你不调用setAppCachePath方法，WebView将不会产生这个目录。这里有点让我觉得奇怪，我猜测可能从某一个系统版本开始，为了缓存文件的完整性和安全性考虑，SDK实现的时候就吧AppCache缓存目录设置到了内部私有存储。

五、总结

相同点

WebView自带的缓存和AppCache都是可以用来做文件级别的缓存的，基本上比较好地满足对于非覆盖式的js、css等文件更新。

不同点

WebView自带的缓存是是协议层实现的（浏览器内核标准实现，开发者无法改变）；而AppCache是应用层实现的。

WebView的缓存目录在不同系统上可能是不同的；而对于AppCache而言，AppCache的存储路径虽然有方法设置，但是最终都存储到了一个固定的内部私有目录下。

WebView自带的缓存可以在缓存生效的时候不用再发HTTP请求；而AppCache一定会发出一个manifest文件的请求。

WebView自带的缓存可以通过设置CacheMode来改变WebView的缓存机制；而AppCache的缓存策略是由manifest文件控制的，也就是说是由web页面开发者控制的。

最后说一下，其实很多时候，这两类缓存是共同在工作的，当manifest文件没有控制某些资源加载时，例如我上面写的xxx.appcache文件里，NETWORK section下面用的是*号，意思是所有不缓存的文件都要去网络加载。此时，这些资源就会走到WebView自带的缓存机制去，结合WebView的CacheMode，我们实际上对这些文件进行了一次WebView自带的缓存。搞清楚这两类缓存的原理有利于我们更好的设计自己的页面和App，尽可能减少网络请求，提高App运行效率。
