iOS业务组件化框架 Axe

289 次浏览     评价:
 2018-6-7

编辑推荐:
本文来自于infoq,本文介绍Axe框架的业务组件化思路,并介绍基于Axe框架,实现的组件动态化与开发管理平台化。

一、使用Axe框架实现业务组件化

业务组件化是近几年非常火的APP架构思路, 究其原因,随着业务发展,APP的规模也逐渐膨胀,代码管理与协作开发变得困难,编译耗时也屡创新高,应用功能的拆分与研发团队的拆分也不可避免。 这些发展需要APP架构的变更,以支持大型APP的开发,支持跨团队的协作。而解决方案就是将各个业务拆分成独立组件,从主工程中脱离,进行单独开发、编译、测试,不与其他业务组件相互耦合。

组件化方案,需要解决三个问题:

1.代码隔离 : 最基本的要求,使组件可以单独开发。

2.单独编译 : 组件单独构建编译,以提高APP编译速度,并为单独测试提供基础。

3.组件交互 : 满足组件之间交互的合理需求。

代码隔离

代码隔离比较容易实现,代码解耦,然后分离建仓,最后通过Cocoapods来管理引用。

单独编译

组件单独编译,构建成Framework静态库。

组件同时需要有源码版本,以进行调试。

组件的编译接入持续集成系统,一般会使用管理平台来管理组件的构建,下文中会提及。

组件交互

业务组件之间的沟通协调,是组件化中最关键的技术点, 一般的组件化方案,强调通过一种协议机制或者target-action的方式来实现。 而Axe中的组件交互,分为三个部分:

数据

我们将数据抽离出来,作为组件交互的重要一环 ,组件间的数据交互分为两种:

1.数据共享 : 共享的是所有组件都可以获取的数据。

2.数据传递 : 数据也可以附着在路由和事件中传递。

单独的数据组件,是为了解决特殊类型数据的问题。 我们支持特殊数据类型,如图片、二进制数据、Model类型等。

路由

界面逻辑的处理交给路由。

根据路由的表现,我们定义两种路由:

跳转路由 : 进行页面跳转,如使用UINavigationController的push,以打开一个新页面。

视图路由 : 返回一个界面元素, 即返回一个UIViewController, 以满足嵌套页面的需求, 如 侧边栏、Tab栏等页面。

路由的表现形式是一个URL, 如同大多数的路由方案一样。默认支持的路由是Axe路由,结构为:

axe://{moduleName}/{pageName}

如果URL附带参数,会自动转换为数据类型。路由支持回调处理。

Axe的路由支持协议扩展,以实现自定义的路由处理。

事件

使用事件监听机制,以实现更加灵活方便的跨组件交互。

在事件实现中,我们提供了方便好用的接口 :Axe中的事件支持 同步、异步、优先级设定。 并且实现了两个特殊的功能:

1.组件初始化: 基于事件通知实现组件自注册。 通过事件中的优先级和同异步设定,来进行组件初始化的排序与管理。

上图是简单的示例,进行登录组件的初始化,该部分代码放在登录组件内部。当接入登录组件时,就会在启动时自动初始化,以注册路由。

2.界面监听 : 提供一种适用于界面展示的监听接口,该监听会保留回调,直到页面回到前台才执行;且同名的通知,不会出现重复处理,只会使用最新的数据执行一次。

事件中可以附带数据。

总结

通过 路由 、 事件、 监听 , 我们为组件之间的交互提供了完善的支持。且实现了组件之间的代码完全无依赖。 组件交互时,只需要知道 调用的路由地址, 事件的名称,以及数据的键值与类型 (与Model数据的结构) ,只需要知道这些声明即可 (通过字符串的形式)。 一个声明文件的示例:

这也为后续支持其他容器的组件提供了基础。

二、基于Axe实现组件动态化

在APP动态化的需求下,使用H5和React Native成为很多APP的选择。 而我们也在Axe框架的基础上,再做优化,以更好的适应动态性的需求。

扩展容器

Axe不仅要支持iOS原生页面,也要支持WebView容器和React Native容器,使这两类业务组件也能够像原生一样,通过Axe接入组件化系统。

首先,通过协议扩展,在Axe上注册协议路由 : https 和 reacts , 使其他组件可以通过路由调用这些页面。扩展后,我们可以使用路由跳转到H5页面:

[self jumpTo:@"https://demo.axe-org.cn/login-h5/#/"];

然后做Native与容器之间的桥接 :在WebView上使用WebViewJavascriptBridge作为JavaScript的桥接,在React Native通过添加Native Module来做桥接 , 调用Axe来处理路由跳转、事件通知和数据请求。 路由与通知比较简单, 重点是数据, 我们通过特殊处理(标明类型和自动转换),以支持特殊类型的数据如NSDate、NSData、UIImage、Model等特殊类型,能在原生和JavaScript之间传递:

如上图代码所示,左侧是原生组件中的OC代码,右侧是扩展容器的JavaScript代码,Axe能够做到跨容器传递数据,甚至特殊类型,如图片、Model等。

通过桥接处理,目前我们使WebView和React Native容器接入了组件化,可以通过Axe调用其他组件,也可以通过Axe被其他组件调用, 使这两个容器在使用和表现上与原生组件完全一样!

离线包支持

为了更好地使用JavaScript的容器,Axe提供了一套简单的离线包方案。 离线包指 : 将资源打包整合,统一管理下发,以使APP可以在离线的情况下,使用本地资源加载页面。

使用离线包,可以节约用户流量,提高页面加载速度,提高用户体验。 当前实现的简单离线包,使用bsdiff进行差分,支持上传到oss, 支持跟随APP打包,且拥有一个有趣的签名机制。

我们进行协议扩展 :

1.ophttp: 基于离线包的H5容器,路由URL形式是ophttp://组件/页面

2.oprn : 基于离线包的React-Native容器,路由URL格式是 oprn://组件/页面

组件等同性

Axe中强调组件等同性 , 即 如果两个组件实现了同样的声明 , 拥有相同的业务逻辑 (被其他组件调用表现一致),那这两个组件,在Axe组件化体系中就可以视为 相同的组件, 就可以互相替换。

所以,在Axe组件化下,我们不关注组件的实现,只关注组件的业务逻辑, 只关注组件的声明文件,只关注组件提供的页面、事件和数据。组件等同性,使组件可以互相替换。在Axe组件化下替换组件的实现,不会影响其他业务组件的运行。

组件等同性,使我们可以为业务组件开发多个版本,使不同的用户使用不同的版本,以实现基于组件化方案的组件灰度测试。

动态路由

组件等同性 要求相同的路由,但是我们知道,传统的路由只能对应一个具体页面。

所以为了使用组件等同性,Axe提出一个声明路由的概念, 声明路由是对实现路由的包装。使用动态路由后,组件的声明文件中标明的是声明路由 。所有业务组件通过声明路由来访问其他组件,而实际跳转时,再根据路由配置转换为实现路由。

Axe提供了一个简单的动态路由服务, 通过这个服务管理和下发路由映射配置,使应用拥有线上动态切换组件实现的能力。

三、对组件开发进行平台化管理

基于Axe框架,我们实现了业务组件化, 组件动态化, 然后我们还要再进一步,实现组件管理平台化。

即通过一个平台,来规范组件化APP的开发、构建、测试、接入、发布流程,优化跨小组、团队、部门的协作开发,以做到协作开发的平台化。 平台化关注的问题有 :

APP架构

在Axe组件化下,我们推荐将公共业务和基础组件合成一个组件,称之为Ground,地基组件,用于管理公共业务和公共的基础组件。

这样做的原因 :

1.统一管理基础内容的版本:业务组件开发时,只需要依赖Ground组件,而不需要过度关注具体基础组件的版本。

2.将零散琐碎的基础组件统一起来,编译成一个整体,减少了组件数量, 一定程度上优化APP的整体架构。

3.能够很好的处理基础组件中的.a和.framework静态库。

Axe通过脚本自动处理Ground项目中包含的子组件的头文件,使业务组件可以通过正常的头文件引入方式来使用基础组件。

代码管理

使用gitlab 。

对于版本,建立版本分支,如version/0.0.1,设置权限,确保所有提交都经过代码检视。

使用git-lfs管理 二进制文件。

项目管理

对于组件和APP的版本,我们要明确并记录项目的时间节点,严格按照计划执行项目。

控制组件版本的接入 :组件的版本,必须经过APP管理人员的审核,才能接入APP中。

协作开发

组件的接口与更新日志要妥善的归档记录。

多组件协作开发时,需要提前设计好接口,以并发开发。设定好开发计划,以确保组件都能按时完成。最后合并在一起接入到APP中。

版本管理

组件版本号的管理,遵循语义化版本号,即使用 主版本号.次版本号.修订号 。然后,在使用Cocoapods进行组件版本的管理时,我们的处理方式是:

指定 具体组件版本。

只保留Podfile , 不上传Podfile.lock

在开发测试阶段,我们加入一个beta版本 :通过先行版本,做开发版本的自动提升,以解决开发阶段的版本频繁变更的问题。 在完成开发测试后,构建release版本进行最终发布与封版:

需要注意的是, pod依赖的编写,是使用工具自动处理,所以不用担心对开发阶段造成困惑。

业务开发者只需要知道,在没有打release版本之前,可以随意的构建beta版本,而其他人使用时,也会自动的接入到最新的beta版本。

持续集成

使用fastlane和Jenkins做持续集成,fastlane编写脚本处理组件的管理、接入与打包。

自动化测试

由于Axe组件化中,一个组件最重要的是其声明。 所以自动化测试的内容,就是按照声明调用接口, 然后检测返回值是否正确。

在测试过程中一些重要节点进行截图,以快速检测UI问题。

自动化测试在0.1.0的Axe中并未实现。

组件开发管理平台

以上是Axe的解决方案的大致介绍。 同时Axe 提供了一个简单的组件化开发管理平台。该用来管理 :

1.组件的开发计划

2.组件的文档

3.组件的构建

4.APP的开发计划

5.组件的接入和升级管理

当前Demo网址为demo.axe-org.cn 。接下来我们简单介绍一下这套系统中的有趣或重要的地方:

时间线

在APP版本或者组件版本开始前,先制定一个时间计划,指明APP版本或组件版本的重要时间节点 :

APP版本概览

右侧是APP的依赖图,通过脚本自动绘制。

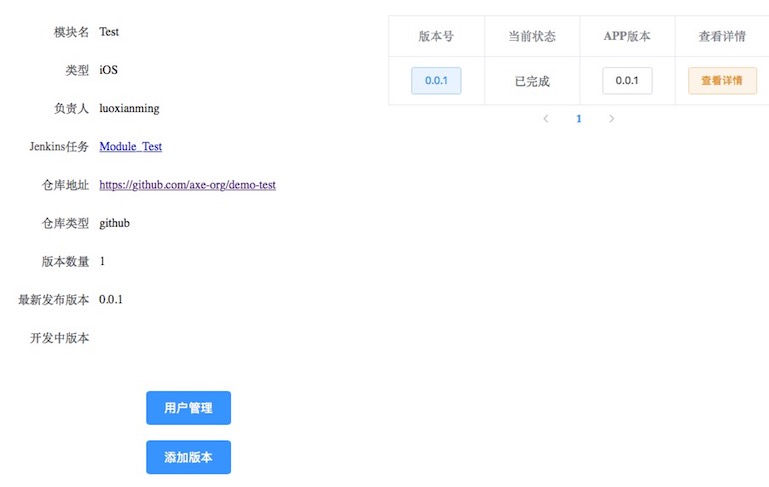

组件概览

组件版本概览

右侧记录版本的更新日志。

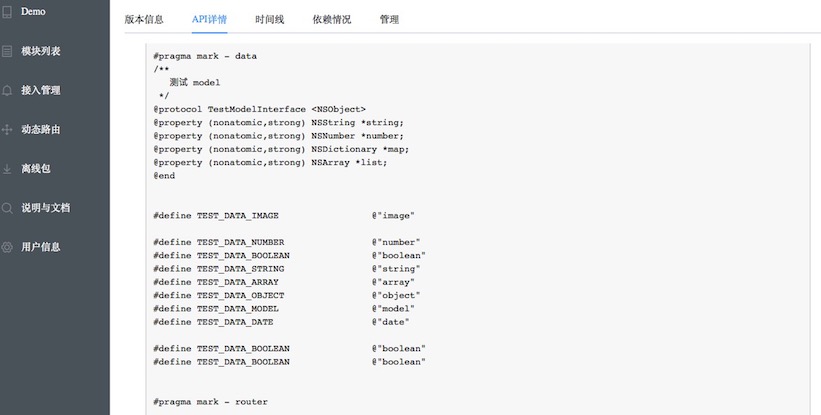

组件API文档

API文档,也就是上述的声明文件, 用于声明其支持的路由,暴露的数据和发送的通知。

组件依赖情况

依赖图是脚本自动绘制的。

连线括号内是声明的版本限制,而圆圈括号内是具体使用的版本号。

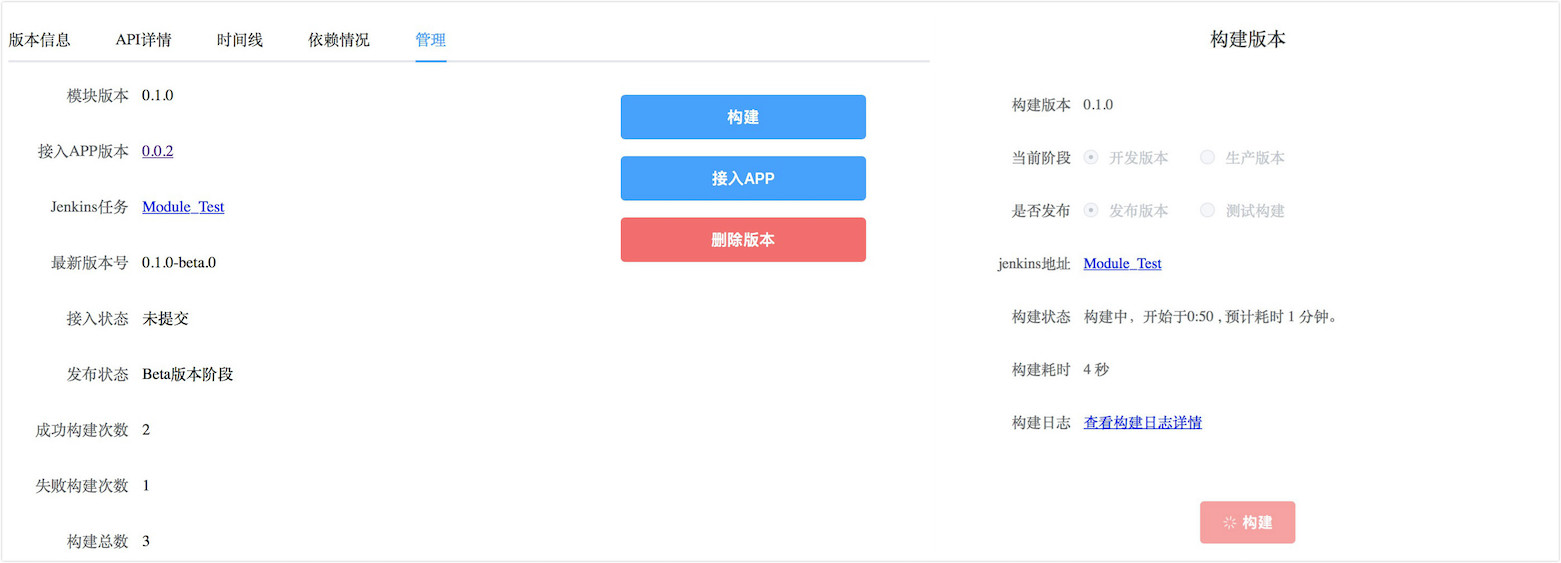

组件构建

对接jenkins,调用组件构建任务,自动打包并提交版本。

接入管理

当一个业务组件开发完成后,需要提交接入APP的申请,由APP管理员查看并确认,才能接入该版本。

总结

基于Axe框架,我们实现iOS应用的业务组件化,并在此基础上,进行动态化的扩展,最后更进一步,实现平台化的管理。目前项目开源在github, 地址为axe-org/axe,我们会持续维护与更新,欢迎大家来体验、抓虫与吐槽。
