页面结构化在 Android 上的尝试

来源：腾讯Bugly 发布于： 2017-8-2

1904 次浏览

导语：MVP开发模式可以帮助项目结构解耦，但其庞大的方法数增加，较为笨重设计对于手Q项目并不很适合。参考之前Web开发经验，提出以页面结构化的解耦方式组织代码。下面讲讲Lego在Android上一次小小尝试

一，MVP简介

MVC太过常见这里不啰嗦。实际应用MVC当中，Activity占据打部分的工作，View和Controller的身份分不清。而MVP则是一种设计模式专门优化Activity / Fragment。

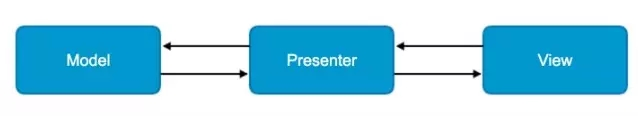

先来看看MVP模式的核心思想：View不直接与Model交互

MVP 把 Activity 中的 UI 逻辑抽象成 View 接口，把业务逻辑抽象成 Presenter 接口，Model 类还是原来的 Model

在MVP设计模式中，

View：由Activity充当，并且响应生命周期

Model：还是原来的数据层，网络，缓存，解析等。

Presenter：作为View和Model的中间纽带，View不能直接对Model进行操作，必须经过Presenter

View interface：需要View实现的接口，View通过View interface与Presenter进行交互，降低耦合

二，日迹MVP实战应用

【Mode层】我们直接忽略

【View Interface】首页的View接口，抽离出view和presnter交互的接口。由Activity继承实现（Now.java，QQStoryMainActivity.java）

public interface IMyStoryListView {
public void setData(MyStorys myStoryList, RecentStory recentStoryList);
public void setSegmentData(String key, Object data,boolean needRefreshUi);
/**
* 更新数据后刷新界面走的回调
* @param success
* @param isManualPullRefresh
*/
public void pullRefreshCompleted(boolean success,boolean isReqCompleted);
public void launchNewVideoTakeActivity(boolean autoStart, boolean checkSo, int entranceType,String extra);
public void setPlayVideoBtnDisplay(boolean display);
public void showStartDownload();
public void showDownloadCompleted(boolean success);
public void storyPreLoadCompleted(String category, String uin);
public void LoadMoreCompleted(boolean repositoryUpdated, boolean isEnd);
public void showEmptyView(boolean display);
public void requestDataCompleted();
public void openMyStoryListView(boolean open);
}

【View】我们的Activity实现了View接口，并且实现生命周期

public class QQStoryMainAcitivty extends QQStoryBaseActivity implements IMyStoryListView {
protected StoryHomePushYellowBarHandler mStoryHomePushYellowBarHandler = new StoryHomePushYellowBarHandler();
protected MystoryListView mainListView;
protected IMyStroyPresenter myStoryListPresenter;

@Override
protected boolean doOnCreate(Bundle savedInstanceState) {
super.doOnCreate(savedInstanceState);
mainListView = (MystoryListView) super.findViewById(R.id.qqstory_story_main_listview);
//Presenter
myStoryListPresenter = new StoryListPresenter(this);
myStoryListPresenter.setIView(this);
return true;
}

@Override
public void onStartAutoRequestFromNet() {
startTitleProgress();
mainListView.pullToRefresh();
mStoryHomePushYellowBarHandler.clearYellowBar();
myStoryListPresenter.requestAllDataFromNet();
}

private void startTitleProgress(){
// do more
}
}

举个例子，用户下拉刷新一下。触发到Activity的onStartAutoRequestFromeNet。View逻辑在Activity。

业务逻辑则由Presnter的requestAllDataFromNet去实现。

【Presenter】具体的View->Model,Mode->View由这里实现，其中View是有View接口抽象，进一步规范化View的逻辑。

必要是可以抽出Presenter接口（其实日迹这里没有必要）

public class StoryListPresnter implements IMyStroyPresenter{
protected IMyStoryListView mIView;
protected FeedItem mFeedItem;
protected ParallelStepExecutor mRequestNetDataExecutor;

@Override
public void onCreate(boolean needUpdateFromNet) {
// 生命周期的逻辑处理
mFeedItem = new FeedItem();
}

@Override
public void setIView(IMyStoryListView IView) {
// 设置View接口(目前实现的是Activity，但其实由其他Fragment，View实现都是可以的，这就是MVP的好处之一，解耦)
mIView = IView;
}
public boolean requestAllDataFromNet() {
mRequestNetDataExecutor.addStep(new GetUserSelfInfoStep(null))
.addStep(new ReportWatchVideoListStep(StoryListPresenter.this))
.addStep(new GetUserGuideInfoStep(StoryListPresenter.this))
.onCompleted(new SimpleStepExector.CompletedHandler() {

@Override
public void done(FeedItem item) {
// 伪代码
mFeedItem = item; // 处理Model层
mIView.openMyStoryListView(mFeedItem); // 根据View接口调用View更新
}
}).run();
}

}

MVP的优缺点：

优点：

解耦，绝对的。不然抽这么多接口干嘛

模块职责明确，层次清晰

Presenter可复用（在日迹的需求中，首页和4Tab公用一个Presnter）

方便单元测试

避免Activity内存泄露， Acitvity一身轻松

MVP的缺点也是非常明确的：

非常的笨重。一个View就对应一个Presenter，轻业务一个Activity能解决的就不要解决

Presnter依然逻辑繁重。Acitivty轻松了，业务逻辑庞大的时候Presnter依然是大胖子。

代码复杂度，学习成本。这玩意不好理解，需要实战中理解。

在手Q项目里，MVP会激增很多方法数。

三，Lego页面结构化

前面铺垫这么多，终于到我要吹水的时候了。MVC，MVP，还有MVVM等MVX系列的设计模式，都是一种大而全的统一管理。在项目结构中最为关键其实是：分模块！

看看某宝的首页，顶部搜索栏，banner，导航分类，抢购，特价，底部Tab。这是一个Activity的话，你再怎么MVP，也是需要划分模块，然后分而治之。

一个再大的系统，都可以划分一个个小的模块，分而治之

页面结构化，并不是新玩意，是当时做web的一套代码风格。下图是当时做Web总结组件化的一张图。现在看来，也就并没有过时

页面被划分问一个个区域的模块，有自身的逻辑和规划。有人说，这不就是一个个组件嘛。然后“页面结构化”并不是指组件。

例如上图的tabContainer，imgsContainer，listContainer，每一个模块都有自己的渲染模板（xml），请求的数据的CGI（数据源），自身的事件绑定（listener），状态机（生命周期），并不只是一个组件，而是一个个有自己生命力，能自己管理的小页面。

根据页面结构，划分出一个个独立维护模块，这就是页面结构化。

页面结构化（Lego）与组件化的区别

组件处于通用性，是不带业务逻辑的。而页面结构化是带业务逻辑。

页面结构化目的是为了代码维护性，项目管理，优化。组件复用可以有，但不是必要

组件与Lego不冲突。组件 +数据，业务逻辑 = Lego

下面就以问答的形式，用日迹评论赞项目实战，来讲解Lego好处

四，分析页面结构化特性

Lego自己拉取自己的数据，如果一个页面5,6个模块，就拉5,6分PB协议，谈何性能？

这里带出Lego两个特性：

每个Lego是有自己的数据，并不是一定要自己拉取，数据可以有其他Lego传递

Lego有父子关系。一个页面/Activity需要一个顶层Lego管理

日迹首页评论赞

public FeedCommentLikeLego (Context context, Activity activity, ViewGroup parentView, HomeFeedItem feedItem, int feedType) {
super(context, parentView);
mHomeFeedItem = feedItem;
mFeedItem = feedItem.mFeedBasicItem;
mActivity = activity;
mFeedType = feedType;
mLikeManager = (LikeManager) SuperManager.getAppManager (SuperManager.LIKE_MANAGER);
mParentView = LayoutInflater.from(context).inflate (R.layout.qqstory_feed_commentlike_view, parentView, true);

// 页面结构
FeedCommentLego commentLego = new FeedCommentLego (mContext, mParentView, mFeedItem, mFeedType);
FeedLikeLego likeLego = FeedLikeLego.createIndexFeedLikeLego (mContext, activity, mParentView, mFeedItem, mFeedType);
addLego (LEGO_KEY_COMMENT, commentLego);
addLego (LEGO_KEY_LIKE, likeLego);
commentLego.feed (mHomeFeedItem.getCommentList());
likeLego.feed (mHomeFeedItem.getLikeEntryList());
boot();
}

从FeedCommentLikeLego的构造方法，我们得知

我是爸爸，我有两个儿子

我两个儿子不争气，需要我来喂养数据，自己不会挣钱（自己不拉数据）

全家我是一家之主，启动我说了算（Lego启动boot后，会自己拉数据自己渲染，同时子Lego也会相继boot）

日迹710这里就有场景，体验出Lego切换数据源的优势。

【首页】出于性能优化，都会做请求合并。返回多个Feed的视频列表，评论赞列表数据。

commentLego.feed(mHomeFeedItem.getCommentList());
likeLego.feed(mHomeFeedItem.getLikeEntryList());

被喂养数据后，Lego内部的DataProvider将不启动

【详情页】同一Lego，默认情况就会启动资金的DataProvider，会自己拉数据

@Override
public LegoDataProvider getDataProvider() {
return new FeedLikeDataProvider(this, mIsDetailPage);
}

一个Lego类是究竟是什么？Lego类之间的纽带？

大部分页面的渲染流程线，如下图
