理解 Android Binder 机制(三):Java层

来源于:qiangbo.space 发布于: 2017-4-14
396 次浏览     评价:


主要结构

Android应用程序使用Java语言开发,Binder框架自然也少不了在Java层提供接口。

前文中我们看到,Binder机制在C++层已经有了完整的实现。因此Java层完全不用重复实现,而是通过JNI衔接了C++层以复用其实现。

下图描述了Binder Framework Java层到C++层的衔接关系。

这里对图中Java层和JNI层的几个类做一下说明( 关于C++层的讲解请看这里 ):

这里的IInterface,IBinder和C++层的两个类是同名的。这个同名并不是巧合:它们不仅仅同名,它们所起的作用,以及其中包含的接口都是几乎一样的,区别仅仅在于一个是C++层,一个是Java层而已。

除了IInterface,IBinder之外,这里Binder与BinderProxy类也是与C++的类对应的,下面列出了Java层和C++层类的对应关系:

JNI的衔接

JNI全称是Java Native Interface,这个是由Java虚拟机提供的机制。这个机制使得native代码可以和Java代码互相通讯。简单来说就是:我们可以在C/C++端调用Java代码,也可以在Java端调用C/C++代码。

关于JNI的详细说明,可以参见Oracle的官方文档:Java Native Interface ,这里不多说明。

实际上,在Android中很多的服务或者机制都是在C/C++层实现的,想要将这些实现复用到Java层,就必须通过JNI进行衔接。AOSP源码中,/frameworks/base/core/jni/ 目录下的源码就是专门用来对接Framework层的JNI实现的。

看一下Binder.java的实现就会发现,这里面有不少的方法都是用native关键字修饰的,并且没有方法实现体,这些方法其实都是在C++中实现的:

public static final native int getCallingPid();

public static final native int getCallingUid();

public static final native long clearCallingIdentity();

public static final native void restoreCallingIdentity(long token);

public static final native void setThreadStrictModePolicy(int policyMask);

public static final native int getThreadStrictModePolicy();

public static final native void flushPendingCommands();

public static final native void joinThreadPool();

在android_util_Binder.cpp文件中的下面这段代码,设定了Java方法与C++方法的对应关系:

static const JNINativeMethod gBinderMethods[] = {

{ "getCallingPid", "()I", (void*)android_os_Binder_getCallingPid },

{ "getCallingUid", "()I", (void*)android_os_Binder_getCallingUid },

{ "clearCallingIdentity", "()J", (void*)android_os_Binder_clearCallingIdentity },

{ "restoreCallingIdentity", "(J)V", (void*)android_os_Binder_restoreCallingIdentity },

{ "setThreadStrictModePolicy", "(I)V", (void*)android_os_Binder_setThreadStrictModePolicy },

{ "getThreadStrictModePolicy", "()I", (void*)android_os_Binder_getThreadStrictModePolicy },

{ "flushPendingCommands", "()V", (void*)android_os_Binder_flushPendingCommands },

{ "init", "()V", (void*)android_os_Binder_init },

{ "destroy", "()V", (void*)android_os_Binder_destroy },

{ "blockUntilThreadAvailable", "()V", (void*)android_os_Binder_blockUntilThreadAvailable }

};

这种对应关系意味着:当Binder.java中的getCallingPid方法被调用的时候,真正的实现其实是android_os_Binder_getCallingPid,当getCallingUid方法被调用的时候,真正的实现其实是android_os_Binder_getCallingUid,其他类同。

然后我们再看一下android_os_Binder_getCallingPid方法的实现就会发现,这里其实就是对接到了libbinder中了:

static jint android_os_Binder_getCallingPid(JNIEnv* env, jobject clazz)

{

return IPCThreadState::self()->getCallingPid();

}

这里看到了Java端的代码是如何调用的libbinder中的C++方法的。那么,相反的方向是如何调用的呢?最关键的,libbinder中的BBinder::onTransact是如何能够调用到Java中的Binder::onTransact的呢?

这段逻辑就是android_util_Binder.cpp中JavaBBinder::onTransact中处理的了。JavaBBinder是BBinder子类,其类结构如下:

JavaBBinder::onTransact关键代码如下:

virtual status_t onTransact(

uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags = 0)

{

JNIEnv* env = javavm_to_jnienv(mVM);

IPCThreadState* thread_state = IPCThreadState::self();

const int32_t strict_policy_before = thread_state->getStrictModePolicy();

jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,

code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);

...

}

请注意这段代码中的这一行:

jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,

code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);

这一行代码其实是在调用mObject上offset为mExecTransact的方法。这里的几个参数说明如下:

1.mObject 指向了Java端的Binder对象

2.gBinderOffsets.mExecTransact 指向了Binder类的execTransact方法

3.data 调用execTransact方法的参数

4.code, data, reply, flags都是传递给调用方法execTransact的参数

而JNIEnv.CallBooleanMethod这个方法是由虚拟机实现的。即:虚拟机会提供native方法来调用一个Java Object上的方法(关于Android上的Java虚拟机,今后我们会专门讲解)。

这样,就在C++层的JavaBBinder::onTransact中调用了Java层Binder::execTransact方法。而在Binder::execTransact方法中,又调用了自身的onTransact方法,由此保证整个过程串联了起来:

private boolean execTransact(int code, long dataObj, long replyObj,

int flags) {

Parcel data = Parcel.obtain(dataObj);

Parcel reply = Parcel.obtain(replyObj);

boolean res;

try {

res = onTransact(code, data, reply, flags);

} catch (RemoteException|RuntimeException e) {

if (LOG_RUNTIME_EXCEPTION) {

Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);

}

if ((flags & FLAG_ONEWAY) != 0) {

if (e instanceof RemoteException) {

Log.w(TAG, "Binder call failed.", e);

} else {

Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);

}

} else {

reply.setDataPosition(0);

reply.writeException(e);

}

res = true;

} catch (OutOfMemoryError e) {

RuntimeException re = new RuntimeException("Out of memory", e);

reply.setDataPosition(0);

reply.writeException(re);

res = true;

}

checkParcel(this, code, reply, "Unreasonably large binder reply buffer");

reply.recycle();

data.recycle();

StrictMode.clearGatheredViolations();

return res;

Java Binder服务举例

和C++层一样,这里我们还是通过一个具体的实例来看一下Java层的Binder服务是如何实现的。

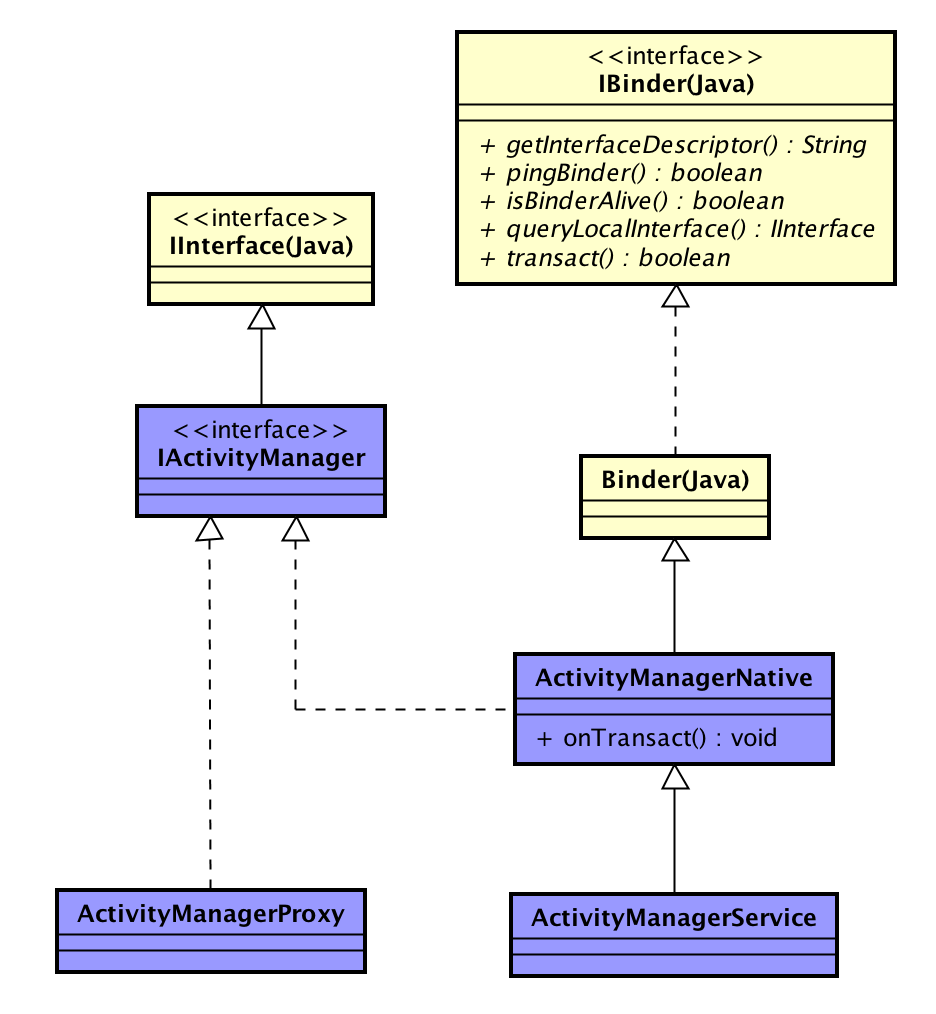

下图是ActivityManager实现的类图:

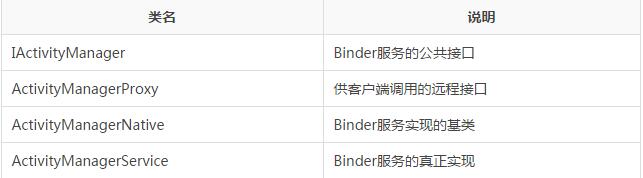

下面是上图中几个类的说明:

看过Binder C++层实现之后,对于这个结构应该也是很容易理解的,组织结构和C++层服务的实现是一模一样的。

对于Android应用程序的开发者来说,我们不会直接接触到上图中的几个类,而是使用android.app.ActivityManager中的接口。

这里我们就来看一下,android.app.ActivityManager中的接口与上图的实现是什么关系。我们选取其中的一个方法来看一下:

public void getMemoryInfo(MemoryInfo outInfo) {

try {

ActivityManagerNative.getDefault().getMemoryInfo(outInfo);

} catch (RemoteException e) {

throw e.rethrowFromSystemServer();

}

}

这个方法的实现调用了ActivityManagerNative.getDefault()中的方法,因此我们在来看一下ActivityManagerNative.getDefault()返回到到底是什么。

static public IActivityManager getDefault() {

return gDefault.get();

}

private static final Singleton<IActivityManager> gDefault = new Singleton<IActivityManager>() {

protected IActivityManager create() {

IBinder b = ServiceManager.getService("activity");

if (false) {

Log.v("ActivityManager", "default service binder = " + b);

}

IActivityManager am = asInterface(b);

if (false) {

Log.v("ActivityManager", "default service = " + am);

}

return am;

}

};

这段代码中我们看到,这里其实是先通过IBinder b = ServiceManager.getService("activity"); 获取ActivityManager的Binder对象(“activity”是ActivityManagerService的Binder服务标识),接着我们再来看一下asInterface(b)的实现:

static public IActivityManager asInterface(IBinder obj) {

if (obj == null) {

return null;

}

IActivityManager in =

(IActivityManager)obj.queryLocalInterface(descriptor);

if (in != null) {

return in;

}

return new ActivityManagerProxy(obj);

}

这里应该是比较明白了:首先通过queryLocalInterface确定有没有本地Binder,如果有的话直接返回,否则创建一个ActivityManagerProxy对象。很显然,假设在ActivityManagerService所在的进程调用这个方法,那么queryLocalInterface将直接返回本地Binder,而假设在其他进程中调用,这个方法将返回空,由此导致其他调用获取到的对象其实就是ActivityManagerProxy。而在拿到ActivityManagerProxy对象之后在调用其方法所走的路线我想读者应该也能明白了:那就是通过Binder驱动跨进程调用ActivityManagerService中的方法。

这里的asInterface方法的实现会让我们觉得似曾相识。是的,因为这里的实现方式和C++层的实现是一样的模式。

Java层的ServiceManager

源码路径:

frameworks/base/core/java/android/os/IServiceManager.java

frameworks/base/core/java/android/os/ServiceManager.java

frameworks/base/core/java/android/os/ServiceManagerNative.java

frameworks/base/core/java/com/android/internal/os/BinderInternal.java

frameworks/base/core/jni/android_util_Binder.cpp

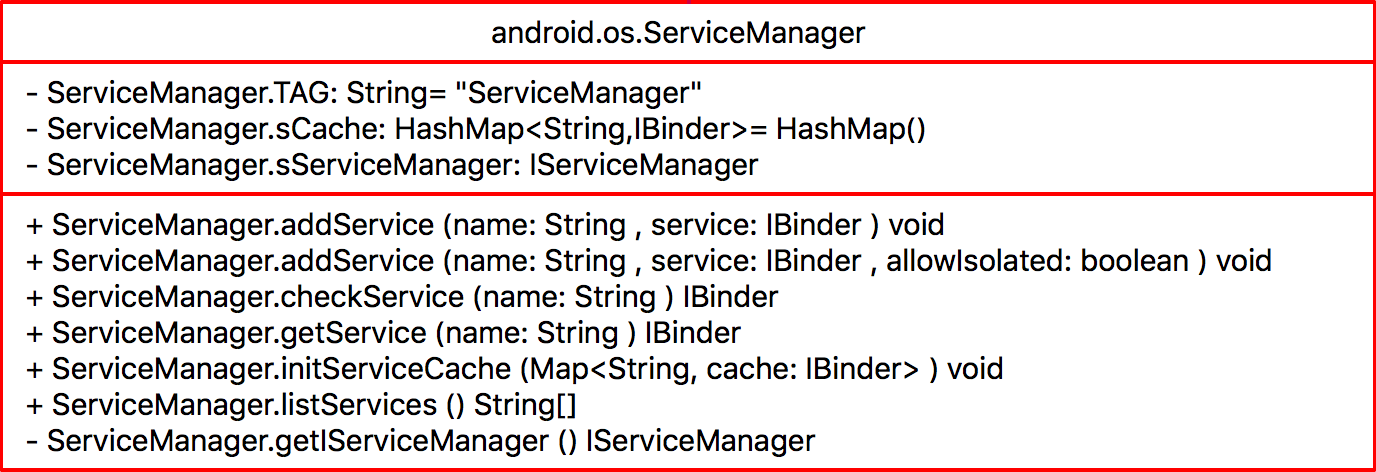

有Java端的Binder服务,自然也少不了Java端的ServiceManager。我们先看一下Java端的ServiceManager的结构:

通过这个类图我们看到,Java层的ServiceManager和C++层的接口是一样的。

然后我们再选取addService方法看一下实现:

public static void addService(String name, IBinder service, boolean allowIsolated) {

try {

getIServiceManager().addService(name, service, allowIsolated);

} catch (RemoteException e) {

Log.e(TAG, "error in addService", e);

}

}

private static IServiceManager getIServiceManager() {

if (sServiceManager != null) {

return sServiceManager;

}

// Find the service manager

sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());

return sServiceManager;

}

很显然,这段代码中,最关键就是下面这个调用:

ServiceManagerNative.asInterface(BinderInternal.getContextObject());

然后我们需要再看一下BinderInternal.getContextObject()和ServiceManagerNative.asInterface两个方法。

BinderInternal.getContextObject()是一个JNI方法,其实现代码在android_util_Binder.cpp中:

<table width="700" border="0" align="center" cellpadding="7" cellspacing="1" bgcolor="#CCCCCC" class="content">

<tr >

<td width="694" height="25" bgcolor="#f5f5f5">

<pre style="text-indent: 0em;">Hello World!</pre>

</td>

</tr>

</table>

而ServiceManagerNative.asInterface的实现和其他的Binder服务是一样的套路:

static public IServiceManager asInterface(IBinder obj)

{

if (obj == null) {

return null;

}

IServiceManager in =

(IServiceManager)obj.queryLocalInterface(descriptor);

if (in != null) {

return in;

}

return new ServiceManagerProxy(obj);

}

先通过queryLocalInterface查看能不能获得本地Binder,如果无法获取,则创建并返回ServiceManagerProxy对象。

而ServiceManagerProxy自然也是和其他Binder Proxy一样的实现套路:

public void addService(String name, IBinder service, boolean allowIsolated)

throws RemoteException {

Parcel data = Parcel.obtain();

Parcel reply = Parcel.obtain();

data.writeInterfaceToken(IServiceManager.descriptor);

data.writeString(name);

data.writeStrongBinder(service);

data.writeInt(allowIsolated ? 1 : 0);

mRemote.transact(ADD_SERVICE_TRANSACTION, data, reply, 0);

reply.recycle();

data.recycle();

}

有了上文的讲解,这段代码应该都是比较容易理解的了。

关于AIDL

作为Binder机制的最后一个部分内容,我们来讲解一下开发者经常使用的AIDL机制是怎么回事。

AIDL全称是Android Interface Definition Language,它是Android SDK提供的一种机制。借助这个机制,应用可以提供跨进程的服务供其他应用使用。AIDL的详细说明可以参见官方开发文档:https://developer.android.com/guide/components/aidl.html 。

这里,我们就以官方文档上的例子看来一下AIDL与Binder框架的关系。

开发一个基于AIDL的Service需要三个步骤:

1.定义一个.aidl文件

2.实现接口

3.暴露接口给客户端使用

aidl文件使用Java语言的语法来定义,每个.aidl文件只能包含一个interface,并且要包含interface的所有方法声明。

默认情况下,AIDL支持的数据类型包括:

基本数据类型(即int,long,char,boolean等)

String

CharSequence

List(List的元素类型必须是AIDL支持的)

Map(Map中的元素必须是AIDL支持的)

对于AIDL中的接口,可以包含0个或多个参数,可以返回void或一个值。所有非基本类型的参数必须包含一个描述是数据流向的标签,可能的取值是:in,out或者inout。

下面是一个aidl文件的示例:

// IRemoteService.aidl

package com.example.android;

// Declare any non-default types here with import statements

/** Example service interface */

interface IRemoteService {

/** Request the process ID of this service, to do evil things with it. */

int getPid();

/** Demonstrates some basic types that you can use as parameters

* and return values in AIDL.

*/

void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat,

double aDouble, String aString);

}

这个文件中包含了两个接口 :

getPid 一个无参的接口,返回值类型为int

basicTypes,包含了几个基本类型作为参数的接口,无返回值

对于包含.aidl文件的工程,Android IDE(以前是Eclipse,现在是Android Studio)在编译项目的时候,会为aidl文件生成对应的Java文件。

针对上面这个aidl文件生成的java文件中包含的结构如下图所示:

在这个生成的Java文件中,包括了:

一个名称为IRemoteService的interface,该interface继承自android.os.IInterface并且包含了我们在aidl文件中声明的接口方法

IRemoteService中包含了一个名称为Stub的静态内部类,这个类是一个抽象类,它继承自android.os.Binder并且实现了IRemoteService接口。这个类中包含了一个onTransact方法

Stub内部又包含了一个名称为Proxy的静态内部类,Proxy类同样实现了IRemoteService接口

仔细看一下Stub类和Proxy两个中包含的方法,是不是觉得很熟悉?是的,这里和前面介绍的服务实现是一样的模式。这里我们列一下各层类的对应关系:



为了整个结构的完整性,最后我们还是来看一下生成的Stub和Proxy类中的实现逻辑。

Stub是提供给开发者实现业务的父类,而Proxy的实现了对外提供的接口。Stub和Proxy两个类都有一个asBinder的方法。

Stub类中的asBinder实现就是返回自身对象:

@Override

public android.os.IBinder asBinder() {

return this;

}

而Proxy中asBinder的实现是返回构造函数中获取的mRemote对象,相关代码如下:

private android.os.IBinder mRemote;

Proxy(android.os.IBinder remote) {

mRemote = remote;

}

@Override

public android.os.IBinder asBinder() {

return mRemote;

}




而这里的mRemote对象其实就是远程服务在当前进程的标识。

上文我们说了,Stub类是用来提供给开发者实现业务逻辑的父类,开发者者继承自Stub然后完成自己的业务逻辑实现,例如这样:

private final IRemoteService.Stub mBinder = new IRemoteService.Stub() {

public int getPid(){

return Process.myPid();

}

public void basicTypes(int anInt, long aLong, boolean aBoolean,

float aFloat, double aDouble, String aString) {

// Does something

}

};

而这个Proxy类,就是用来给调用者使用的对外接口。我们可以看一下Proxy中的接口到底是如何实现的:

Proxy中getPid方法实现如下所示:

@Override

public int getPid() throws android.os.RemoteException {

android.os.Parcel _data = android.os.Parcel.obtain();

android.os.Parcel _reply = android.os.Parcel.obtain();

int _result;

try {

_data.writeInterfaceToken(DESCRIPTOR);

mRemote.transact(Stub.TRANSACTION_getPid, _data, _reply, 0);

_reply.readException();

_result = _reply.readInt();

} finally {

_reply.recycle();

_data.recycle();

}

return _result;

}

这里就是通过Parcel对象以及transact调用对应远程服务的接口。而在Stub类中,生成的onTransact方法对应的处理了这里的请求:

@Override

public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags)

throws android.os.RemoteException {

switch (code) {

case INTERFACE_TRANSACTION: {

reply.writeString(DESCRIPTOR);

return true;

}

case TRANSACTION_getPid: {

data.enforceInterface(DESCRIPTOR);

int _result = this.getPid();

reply.writeNoException();

reply.writeInt(_result);

return true;

}

case TRANSACTION_basicTypes: {

data.enforceInterface(DESCRIPTOR);

int _arg0;

_arg0 = data.readInt();

long _arg1;

_arg1 = data.readLong();

boolean _arg2;

_arg2 = (0 != data.readInt());

float _arg3;

_arg3 = data.readFloat();

double _arg4;

_arg4 = data.readDouble();

java.lang.String _arg5;

_arg5 = data.readString();

this.basicTypes(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5);

reply.writeNoException();

return true;

}

}

return super.onTransact(code, data, reply, flags);

}

onTransact所要做的就是:

1.根据code区分请求的是哪个接口

2.通过data来获取请求的参数

3.调用由子类实现的抽象方法






 订阅
  捐助

相关文章

手机软件测试用例设计实践
手机客户端UI测试分析
iPhone消息推送机制实现与探讨
Android手机开发(一)

相关文档

Android_UI官方设计教程
手机开发平台介绍
android拍照及上传功能
Android讲义智能手机开发
相关课程

Android高级移动应用程序
Android系统开发
Android应用开发
手机软件测试


android人机界面指南
Android手机开发(一)
Android手机开发(二)
Android手机开发(三)
Android手机开发(四)
iPhone消息推送机制实现探讨
手机软件测试用例设计实践
手机客户端UI测试分析
手机软件自动化测试研究报告
更多...


Android高级移动应用程序
Android应用开发
Android系统开发
手机软件测试
嵌入式软件测试
Android软、硬、云整合


领先IT公司 android开发平台最佳实践
北京 Android开发技术进阶
某新能源领域企业 Android开发技术
某航天公司 Android、IOS应用软件开发
阿尔卡特 Linux内核驱动
艾默生 嵌入式软件架构设计
西门子 嵌入式架构设计
更多...






每天2个文档/视频
扫描微信二维码订阅
订阅技术月刊
获得每月300个技术资源



关于我们 | 联系我们 | 京ICP备10020922号 京公海网安备110108001071号
