理解 Android Binder 机制(一):驱动篇

来源于:qiangbo.space 发布于: 2017-4-12
406 次浏览     评价:


Binder的实现是比较复杂的,想要完全弄明白是怎么一回事,并不是一件容易的事情。

这里面牵涉到好几个层次,每一层都有一些模块和机制需要理解。这部分内容预计会分为三篇文章来讲解。本文是第一篇,首先会对整个Binder机制做一个架构性的讲解,然后会将大部分精力用来讲解Binder机制中最核心的部分:Binder驱动的实现。

Binder机制简介

Binder源自Be Inc公司开发的OpenBinder框架,后来该框架转移的Palm Inc,由Dianne Hackborn主导开发。OpenBinder的内核部分已经合入Linux Kernel 3.19。

Android Binder是在OpneBinder上的定制实现。原先的OpenBinder框架现在已经不再继续开发,可以说Android上的Binder让原先的OpneBinder得到了重生。

Binder是Android系统中大量使用的IPC(Inter-process communication,进程间通讯)机制。无论是应用程序对系统服务的请求,还是应用程序自身提供对外服务,都需要使用到Binder。

因此,Binder机制在Android系统中的地位非常重要,可以说,理解Binder是理解Android系统的绝对必要前提。

在Unix/Linux环境下,传统的IPC机制包括:

1.管道

2.消息队列

3.共享内存

4.信号量

5.Socket

由于篇幅所限,本文不会对这些IPC机制做讲解,有兴趣的读者可以参阅《UNIX网络编程 卷2:进程间通信》。

Android系统中对于传统的IPC使用较少(但也有使用,例如:在请求Zygote fork进程的时候使用的是Socket IPC),大部分场景下使用的IPC都是Binder。

Binder相较于传统IPC来说更适合于Android系统,具体原因的包括如下三点:

1.Binder本身是C/S架构的,这一点更符合Android系统的架构

2.性能上更有优势:管道,消息队列,Socket的通讯都需要两次数据拷贝,而Binder只需要一次。要知道,对于系统底层的IPC形式,少一次数据拷贝,对整体性能的影响是非常之大的

3.安全性更好:传统IPC形式,无法得到对方的身份标识(UID/GID),而在使用Binder IPC时,这些身份标示是跟随调用过程而自动传递的。Server端很容易就可以知道Client端的身份,非常便于做安全检查

整体架构

Binder整体架构如下所示:

从图中可以看出,Binder的实现分为这么几层:

1.Framework层

2.Java部分

3.JNI部分

4.C++部分

5.驱动层

驱动层位于Linux内核中,它提供了最底层的数据传递,对象标识,线程管理,调用过程控制等功能。驱动层是整个Binder机制的核心。

Framework层以驱动层为基础,提供了应用开发的基础设施。

Framework层既包含了C++部分的实现,也包含了Java部分的实现。为了能将C++的实现复用到Java端,中间通过JNI进行衔接。

开发者可以在Framework之上利用Binder提供的机制来进行具体的业务逻辑开发。其实不仅仅是第三方开发者,Android系统中本身也包含了很多系统服务都是基于Binder框架开发的。

既然是“进程间”通讯就至少牵涉到两个进程,Binder框架是典型的C/S架构。在下文中,我们把服务的请求方称之为Client,服务的实现方称之为Server。

Client对于Server的请求会经由Binder框架由上至下传递到内核的Binder驱动中,请求中包含了Client将要调用的命令和参数。请求到了Binder驱动之后,在确定了服务的提供方之后,会再从下至上将请求传递给具体的服务。整个调用过程如下图所示:

对网络协议有所了解的读者会发现,这个数据的传递过程和网络协议是如此的相似。

初识ServiceManager

前面已经提到,使用Binder框架的既包括系统服务,也包括第三方应用。因此,在同一时刻,系统中会有大量的Server同时存在。那么,Client在请求Server的时候,是如果确定请求发送给哪一个Server的呢?

这个问题,就和我们现实生活中如何找到一个公司/商场,如何确定一个人/一辆车一样,解决的方法就是:每个目标对象都需要一个唯一的标识。并且,需要有一个组织来管理这个唯一的标识。

而Binder框架中负责管理这个标识的就是ServiceManager。ServiceManager对于Binder Server的管理就好比车管所对于车牌号码的的管理,派出所对于身份证号码的管理:每个公开对外提供服务的Server都需要注册到ServiceManager中(通过addService),注册的时候需要指定一个唯一的id(这个id其实就是一个字符串)。

Client要对Server发出请求,就必须知道服务端的id。Client需要先根据Server的id通过ServerManager拿到Server的标示(通过getService),然后通过这个标示与Server进行通信。

整个过程如下图所示:

如果上面这些介绍已经让你一头雾水,请不要过分担心,下面会详细讲解这其中的细节。

下文会以自下而上的方式来讲解Binder框架。自下而上未必是最好的方法,每个人的思考方式不一样,如果你更喜欢自上而下的理解,你也按这样的顺序来阅读。

对于大部分人来说,我们可能需要反复的查阅才能完全理解。

驱动层

源码路径(这部分代码不在AOSP中,而是位于Linux内核代码中):

/kernel/drivers/android/binder.c

/kernel/include/uapi/linux/android/binder.h

或者

/kernel/drivers/staging/android/binder.c

/kernel/drivers/staging/android/uapi/binder.h

Binder机制的实现中,最核心的就是Binder驱动。 Binder是一个miscellaneous类型的驱动,本身不对应任何硬件,所有的操作都在软件层。 binder_init函数负责Binder驱动的初始化工作,该函数中大部分代码是在通过debugfs_create_dir和debugfs_create_file函数创建debugfs对应的文件。 如果内核在编译时打开了debugfs,则通过adb shell连上设备之后,可以在设备的这个路径找到debugfs对应的文件:/sys/kernel/debug。Binder驱动中创建的debug文件如下所示:

# ls -l /sys/kernel/debug/binder/

total 0

-r--r--r-- 1 root root 0 1970-01-01 00:00 failed_transaction_log

drwxr-xr-x 2 root root 0 1970-05-09 01:19 proc

-r--r--r-- 1 root root 0 1970-01-01 00:00 state

-r--r--r-- 1 root root 0 1970-01-01 00:00 stats

-r--r--r-- 1 root root 0 1970-01-01 00:00 transaction_log

-r--r--r-- 1 root root 0 1970-01-01 00:00 transactions

这些文件其实都在内存中的,实时的反应了当前Binder的使用情况,在实际的开发过程中,这些信息可以帮忙分析问题。例如,可以通过查看/sys/kernel/debug/binder/proc目录来确定哪些进程正在使用Binder,通过查看transaction_log和transactions文件来确定Binder通信的数据。

binder_init函数中最主要的工作其实下面这行:

static struct miscdevice binder_miscdev = {

.minor = MISC_DYNAMIC_MINOR,

.name = "binder",

.fops = &binder_fops

};

该行代码真正向内核中注册了Binder设备。binder_miscdev的定义如下:

static const struct file_operations binder_fops = {

.owner = THIS_MODULE,

.poll = binder_poll,

.unlocked_ioctl = binder_ioctl,

.compat_ioctl = binder_ioctl,

.mmap = binder_mmap,

.open = binder_open,

.flush = binder_flush,

.release = binder_release,

};

这里指定了Binder设备的名称是“binder”。这样,在用户空间便可以通过对/dev/binder文件进行操作来使用Binder。

binder_miscdev同时也指定了该设备的fops。fops是另外一个结构体,这个结构中包含了一系列的函数指针,其定义如下:

static int binder_open(struct inode *nodp, struct file *filp)

{

struct binder_proc *proc;

// 创建进程对应的binder_proc对象

proc = kzalloc(sizeof(*proc), GFP_KERNEL);

if (proc == NULL)

return -ENOMEM;

get_task_struct(current);

proc->tsk = current;

// 初始化binder_proc

INIT_LIST_HEAD(&proc->todo);

init_waitqueue_head(&proc->wait);

proc->default_priority = task_nice(current);

// 锁保护

binder_lock(__func__);

binder_stats_created(BINDER_STAT_PROC);

// 添加到全局列表binder_procs中

hlist_add_head(&proc->proc_node, &binder_procs);

proc->pid = current->group_leader->pid;

INIT_LIST_HEAD(&proc->delivered_death);

filp->private_data = proc;

binder_unlock(__func__);

return 0;

}

这里除了owner之外,每一个字段都是一个函数指针,这些函数指针对应了用户空间在使用Binder设备时的操作。例如:binder_poll对应了poll系统调用的处理,binder_mmap对应了mmap系统调用的处理,其他类同。

这其中,有三个函数尤为重要,它们是:binder_open,binder_mmap和binder_ioctl。 这是因为,需要使用Binder的进程,几乎总是先通过binder_open打开Binder设备,然后通过binder_mmap进行内存映射。

在这之后,通过binder_ioctl来进行实际的操作。Client对于Server端的请求,以及Server对于Client请求结果的返回,都是通过ioctl完成的。

这里提到的流程如下图所示:

主要结构

Binder驱动中包含了很多的结构体。为了便于下文讲解,这里我们先对这些结构体做一些介绍。

驱动中的结构体可以分为两类:

一类是与用户空间共用的,这些结构体在Binder通信协议过程中会用到。因此,这些结构体定义在binder.h中,包括:



这其中,binder_write_read和binder_transaction_data这两个结构体最为重要,它们存储了IPC调用过程中的数据。关于这一点,我们在下文中会讲解。

Binder驱动中,还有一类结构体是仅仅Binder驱动内部实现过程中需要的,它们定义在binder.c中,包括:

这里需要读者关注的结构体已经用加粗做了标注。

Binder协议

Binder协议可以分为控制协议和驱动协议两类。

控制协议是进程通过ioctl(“/dev/binder”) 与Binder设备进行通讯的协议,该协议包含以下几种命令:

Binder的驱动协议描述了对于Binder驱动的具体使用过程。驱动协议又可以分为两类:

一类是binder_driver_command_protocol,描述了进程发送给Binder驱动的命令

一类是binder_driver_return_protocol,描述了Binder驱动发送给进程的命令

binder_driver_command_protocol共包含17个命令,分别是:

binder_driver_return_protocol共包含18个命令,分别是:

单独看上面的协议可能很难理解,这里我们以一次Binder请求过程来详细看一下Binder协议是如何通信的,就比较好理解了。

这幅图的说明如下:



Binder是C/S架构的,通信过程牵涉到:Client,Server以及Binder驱动三个角色

Client对于Server的请求以及Server对于Client回复都需要通过Binder驱动来中转数据

BC_XXX命令是进程发送给驱动的命令

BR_XXX命令是驱动发送给进程的命令

整个通信过程由Binder驱动控制

这里再补充说明一下,通过上面的Binder协议的说明中我们看到,Binder协议的通信过程中,不仅仅是发送请求和接受数据这些命令。同时包括了对于引用计数的管理和对于死亡通知的管理(告知一方,通讯的另外一方已经死亡)等功能。

这些功能的通信过程和上面这幅图是类似的:一方发送BC_XXX,然后由驱动控制通信过程,接着发送对应的BR_XXX命令给通信的另外一方。因为这种相似性,对于这些内容就不再赘述了。

在有了上面这些背景知识介绍之后,我们就可以进入到Binder驱动的内部实现中来一探究竟了。

PS:上面介绍的这些结构体和协议,因为内容较多,初次看完记不住是很正常的,在下文详细讲解的时候,回过头来对照这些表格来理解是比较有帮助的。

打开Binder设备

任何进程在使用Binder之前,都需要先通过open("/dev/binder")打开Binder设备。上文已经提到,用户空间的open系统调用对应了驱动中的binder_open函数。在这个函数,Binder驱动会为调用的进程做一些初始化工作。binder_open函数代码如下所示:

static int binder_open(struct inode *nodp, struct file *filp)

{

struct binder_proc *proc;

// 创建进程对应的binder_proc对象

proc = kzalloc(sizeof(*proc), GFP_KERNEL);

if (proc == NULL)

return -ENOMEM;

get_task_struct(current);

proc->tsk = current;

// 初始化binder_proc

INIT_LIST_HEAD(&proc->todo);

init_waitqueue_head(&proc->wait);

proc->default_priority = task_nice(current);

// 锁保护

binder_lock(__func__);

binder_stats_created(BINDER_STAT_PROC);

// 添加到全局列表binder_procs中

hlist_add_head(&proc->proc_node, &binder_procs);

proc->pid = current->group_leader->pid;

INIT_LIST_HEAD(&proc->delivered_death);

filp->private_data = proc;

binder_unlock(__func__);

return 0;

}

在Binder驱动中,通过binder_procs记录了所有使用Binder的进程。每个初次打开Binder设备的进程都会被添加到这个列表中的。

另外,请读者回顾一下上文介绍的Binder驱动中的几个关键结构体:

1.binder_proc

2.binder_node

3.binder_thread

4.binder_ref

5.binder_buffer

在实现过程中,为了便于查找,这些结构体互相之间都留有字段存储关联的结构。

下面这幅图描述了这里说到的这些内容:

内存映射(mmap)

在打开Binder设备之后,进程还会通过mmap进行内存映射。mmap的作用有如下两个:

申请一块内存空间,用来接收Binder通信过程中的数据

对这块内存进行地址映射,以便将来访问

binder_mmap函数对应了mmap系统调用的处理,这个函数也是Binder驱动的精华所在(这里说的binder_mmap函数也包括其内部调用的binder_update_page_range函数,见下文)。

前文我们说到,使用Binder机制,数据只需要经历一次拷贝就可以了,其原理就在这个函数中。

binder_mmap这个函数中,会申请一块物理内存,然后在用户空间和内核空间同时对应到这块内存上。在这之后,当有Client要发送数据给Server的时候,只需一次,将Client发送过来的数据拷贝到Server端的内核空间指定的内存地址即可,由于这个内存地址在服务端已经同时映射到用户空间,因此无需再做一次复制,Server即可直接访问,整个过程如下图所示:

这幅图的说明如下:

Server在启动之后,调用对/dev/binder设备调用mmap

内核中的binder_mmap函数进行对应的处理:申请一块物理内存,然后在用户空间和内核空间同时进行映射

Client通过BINDER_WRITE_READ命令发送请求,这个请求将先到驱动中,同时需要将数据从Client进程的用户空间拷贝到内核空间

驱动通过BR_TRANSACTION通知Server有人发出请求,Server进行处理。由于这块内存也在用户空间进行了映射,因此Server进程的代码可以直接访问

了解原理之后,我们再来看一下Binder驱动的相关源码。这段代码有两个函数:

binder_mmap函数对应了mmap的系统调用的处理

binder_update_page_range函数真正实现了内存分配和地址映射

static int binder_mmap(struct file *filp, struct vm_area_struct *vma)

{

int ret;

struct vm_struct *area;

struct binder_proc *proc = filp->private_data;

const char *failure_string;

struct binder_buffer *buffer;

...

// 在内核空间获取一块地址范围

area = get_vm_area(vma->vm_end - vma->vm_start, VM_IOREMAP);

if (area == NULL) {

ret = -ENOMEM;

failure_string = "get_vm_area";

goto err_get_vm_area_failed;

}

proc->buffer = area->addr;

// 记录内核空间与用户空间的地址偏移

proc->user_buffer_offset = vma->vm_start - (uintptr_t)proc->buffer;

mutex_unlock(&binder_mmap_lock);

...

proc->pages = kzalloc(sizeof(proc->pages[0]) * ((vma->vm_end - vma->vm_start) / PAGE_SIZE), GFP_KERNEL);

if (proc->pages == NULL) {

ret = -ENOMEM;

failure_string = "alloc page array";

goto err_alloc_pages_failed;

}

proc->buffer_size = vma->vm_end - vma->vm_start;

vma->vm_ops = &binder_vm_ops;

vma->vm_private_data = proc;

/* binder_update_page_range assumes preemption is disabled */

preempt_disable();

// 通过下面这个函数真正完成内存的申请和地址的映射

// 初次使用,先申请一个PAGE_SIZE大小的内存

ret = binder_update_page_range(proc, 1, proc->buffer, proc->buffer + PAGE_SIZE, vma);

...

}

static int binder_update_page_range(struct binder_proc *proc, int allocate,

void *start, void *end,

struct vm_area_struct *vma)

{

void *page_addr;

unsigned long user_page_addr;

struct vm_struct tmp_area;

struct page **page;

struct mm_struct *mm;

...

for (page_addr = start; page_addr < end; page_addr += PAGE_SIZE) {

int ret;

struct page **page_array_ptr;

page = &proc->pages[(page_addr - proc->buffer) / PAGE_SIZE];

BUG_ON(*page);

// 真正进行内存的分配

*page = alloc_page(GFP_KERNEL | __GFP_HIGHMEM | __GFP_ZERO);

if (*page == NULL) {

pr_err("%d: binder_alloc_buf failed for page at %p\n",

proc->pid, page_addr);

goto err_alloc_page_failed;

}

tmp_area.addr = page_addr;

tmp_area.size = PAGE_SIZE + PAGE_SIZE /* guard page? */;

page_array_ptr = page;

// 在内核空间进行内存映射

ret = map_vm_area(&tmp_area, PAGE_KERNEL, &page_array_ptr);

if (ret) {

pr_err("%d: binder_alloc_buf failed to map page at %p in kernel\n",

proc->pid, page_addr);

goto err_map_kernel_failed;

}

user_page_addr =

(uintptr_t)page_addr + proc->user_buffer_offset;

// 在用户空间进行内存映射

ret = vm_insert_page(vma, user_page_addr, page[0]);

if (ret) {

pr_err("%d: binder_alloc_buf failed to map page at %lx in userspace\n",

proc->pid, user_page_addr);

goto err_vm_insert_page_failed;

}

/* vm_insert_page does not seem to increment the refcount */

}

if (mm) {

up_write(&mm->mmap_sem);

mmput(mm);

}

preempt_disable();

return 0;

...



在开发过程中,我们可以通过procfs看到进程映射的这块内存空间:

将Android设备连接到电脑上之后,通过adb shell进入到终端

然后选择一个使用了Binder的进程,例如system_server(这是系统中一个非常重要的进程,下一章我们会专门讲解),通过 ps | grep system_server来确定进程号,例如是1889

通过 cat /proc/[pid]/maps | grep "/dev/binder" 过滤出这块内存的地址

在我的Nexus 6P上,控制台输出如下:

angler:/ # ps | grep system_server

system 1889 526 2353404 140016 SyS_epoll_ 72972eeaf4 S system_server

angler:/ # cat /proc/1889/maps | grep "/dev/binder"

7294761000-729485f000 r--p 00000000 00:0c 12593

PS:grep是通过通配符进行匹配过滤的命令,“|”是Unix上的管道命令。即将前一个命令的输出给下一个命令作为输入。如果这里我们不加“ | grep xxx”,那么将看到前一个命令的完整输出。

内存的管理

上文中,我们看到binder_mmap的时候,会申请一个PAGE_SIZE(通常是4K)的内存。而实际使用过程中,一个PAGE_SIZE的大小通常是不够的。

在驱动中,会根据实际的使用情况进行内存的分配。有内存的分配,当然也需要内存的释放。这里我们就来看看Binder驱动中是如何进行内存的管理的。

首先,我们还是从一次IPC请求说起。

当一个Client想要对Server发出请求时,它首先将请求发送到Binder设备上,由Binder驱动根据请求的信息找到对应的目标节点,然后将请求数据传递过去。

进程通过ioctl系统调用来发出请求:ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)

PS:这行代码来自于Framework层的IPCThreadState类。在后文中,我们将看到,IPCThreadState类专门负责与驱动进行通信。

这里的mProcess->mDriverFD对应了打开Binder设备时的fd。BINDER_WRITE_READ对应了具体要做的操作码,这个操作码将由Binder驱动解析。bwr存储了请求数据,其类型是binder_write_read。

binder_write_read其实是一个相对外层的数据结构,其内部会包含一个binder_transaction_data结构的数据。binder_transaction_data包含了发出请求者的标识,请求的目标对象以及请求所需要的参数。它们的关系如下图所示:

binder_ioctl函数对应了ioctl系统调用的处理。这个函数的逻辑比较简单,就是根据ioctl的命令来确定进一步处理的逻辑,具体如下:

如果命令是BINDER_WRITE_READ,并且

如果 bwr.write_size > 0,则调用binder_thread_write

如果 bwr.read_size > 0,则调用binder_thread_read

如果命令是BINDER_SET_MAX_THREADS,则设置进程的max_threads,即进程支持的最大线程数

如果命令是BINDER_SET_CONTEXT_MGR,则设置当前进程为ServiceManager,见下文

如果命令是BINDER_THREAD_EXIT,则调用binder_free_thread,释放binder_thread

如果命令是BINDER_VERSION,则返回当前的Binder版本号

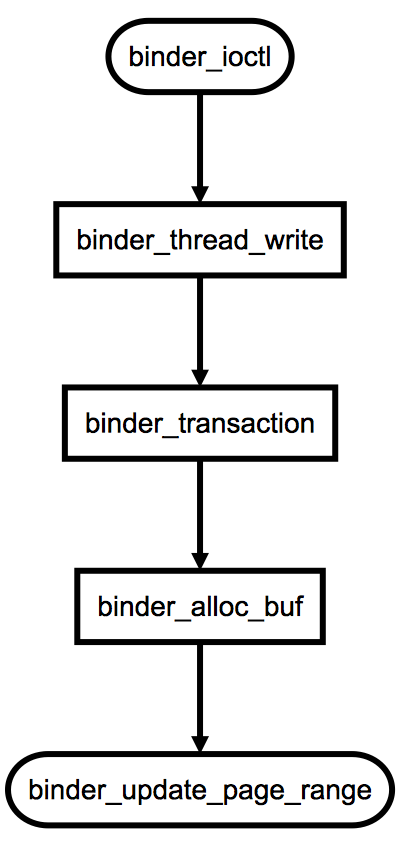

这其中,最关键的就是binder_thread_write方法。当Client请求Server的时候,便会发送一个BINDER_WRITE_READ命令,同时框架会将将实际的数据包装好。此时,binder_transaction_data中的code将是BC_TRANSACTION,由此便会调用到binder_transaction方法,这个方法是对一次Binder事务的处理,这其中会调用binder_alloc_buf函数为此次事务申请一个缓存。这里提到到调用关系如下:

binder_update_page_range这个函数在上文中,我们已经看到过了。其作用就是:进行内存分配并且完成内存的映射。而binder_alloc_buf函数,正如其名称那样的:完成缓存的分配。

在驱动中,通过binder_buffer结构体描述缓存。一次Binder事务就会对应一个binder_buffer,其结构如下所示:

struct binder_buffer {

struct list_head entry;

struct rb_node rb_node;

unsigned free:1;

unsigned allow_user_free:1;

unsigned async_transaction:1;

unsigned debug_id:29;

struct binder_transaction *transaction;

struct binder_node *target_node;

size_t data_size;

size_t offsets_size;

uint8_t data[0];

};

而在binder_proc(描述了使用Binder的进程)中,包含了几个字段用来管理进程在Binder IPC过程中缓存,如下:

struct binder_proc {

...

struct list_head buffers; // 进程拥有的buffer列表

struct rb_root free_buffers; // 空闲buffer列表

struct rb_root allocated_buffers; // 已使用的buffer列表

size_t free_async_space; // 剩余的异步调用的空间

size_t buffer_size; // 缓存的上限

...

};

进程在mmap时,会设定支持的总缓存大小的上限(下文会讲到)。而进程每当收到BC_TRANSACTION,就会判断已使用缓存加本次申请的和有没有超过上限。如果没有,就考虑进行内存的分配。

进程的空闲缓存记录在binder_proc的free_buffers中,这是一个以红黑树形式存储的结构。每次尝试分配缓存的时候,会从这里面按大小顺序进行查找,找到最接近需要的一块缓存。查找的逻辑如下:

while (n) {

buffer = rb_entry(n, struct binder_buffer, rb_node);

BUG_ON(!buffer->free);

buffer_size = binder_buffer_size(proc, buffer);

if (size < buffer_size) {

best_fit = n;

n = n->rb_left;

} else if (size > buffer_size)

n = n->rb_right;

else {

best_fit = n;

break;

}

}

找到之后,还需要对binder_proc中的字段进行相应的更新:

rb_erase(best_fit, &proc->free_buffers);

buffer->free = 0;

binder_insert_allocated_buffer(proc, buffer);

if (buffer_size != size) {

struct binder_buffer *new_buffer = (void *)buffer->data + size;

list_add(&new_buffer->entry, &buffer->entry);

new_buffer->free = 1;

binder_insert_free_buffer(proc, new_buffer);

}

binder_debug(BINDER_DEBUG_BUFFER_ALLOC,

"%d: binder_alloc_buf size %zd got %p\n",

proc->pid, size, buffer);

buffer->data_size = data_size;

buffer->offsets_size = offsets_size;

buffer->async_transaction = is_async;

if (is_async) {

proc->free_async_space -= size + sizeof(struct binder_buffer);

binder_debug(BINDER_DEBUG_BUFFER_ALLOC_ASYNC,

"%d: binder_alloc_buf size %zd async free %zd\n",

proc->pid, size, proc->free_async_space);

}

下面我们再来看看内存的释放。

BC_FREE_BUFFER命令是通知驱动进行内存的释放,binder_free_buf函数是真正实现的逻辑,这个函数与binder_alloc_buf是刚好对应的。在这个函数中,所做的事情包括:

重新计算进程的空闲缓存大小

通过binder_update_page_range释放内存

更新binder_proc的buffers,free_buffers,allocated_buffers字段

Binder中的“面向对象”

Binder机制淡化了进程的边界,使得跨越进程也能够调用到指定服务的方法,其原因是因为Binder机制在底层处理了在进程间的“对象”传递。

在Binder驱动中,并不是真的将对象在进程间来回序列化,而是通过特定的标识来进行对象的传递。Binder驱动中,通过flat_binder_object来描述需要跨越进程传递的对象。其定义如下:

struct flat_binder_object {

__u32 type;

__u32 flags;

union {

binder_uintptr_t binder; /* local object */

__u32 handle; /* remote object */

};

binder_uintptr_t cookie;

};

这其中,type有如下5种类型。

enum {

BINDER_TYPE_BINDER = B_PACK_CHARS('s', 'b', '*', B_TYPE_LARGE),

BINDER_TYPE_WEAK_BINDER = B_PACK_CHARS('w', 'b', '*', B_TYPE_LARGE),

BINDER_TYPE_HANDLE = B_PACK_CHARS('s', 'h', '*', B_TYPE_LARGE),

BINDER_TYPE_WEAK_HANDLE = B_PACK_CHARS('w', 'h', '*', B_TYPE_LARGE),

BINDER_TYPE_FD = B_PACK_CHARS('f', 'd', '*', B_TYPE_LARGE),

};

当对象传递到Binder驱动中的时候,由驱动来进行翻译和解释,然后传递到接收的进程。

例如当Server把Binder实体传递给Client时,在发送数据流中,flat_binder_object中的type是BINDER_TYPE_BINDER,同时binder字段指向Server进程用户空间地址。但这个地址对于Client进程是没有意义的(Linux中,每个进程的地址空间是互相隔离的),驱动必须对数据流中的flat_binder_object做相应的翻译:将type该成BINDER_TYPE_HANDLE;为这个Binder在接收进程中创建位于内核中的引用并将引用号填入handle中。对于发生数据流中引用类型的Binder也要做同样转换。经过处理后接收进程从数据流中取得的Binder引用才是有效的,才可以将其填入数据包binder_transaction_data的target.handle域,向Binder实体发送请求。

由于每个请求和请求的返回都会经历内核的翻译,因此这个过程从进程的角度来看是完全透明的。进程完全不用感知这个过程,就好像对象真的在进程间来回传递一样。

驱动层的线程管理

上文多次提到,Binder本身是C/S架构。由Server提供服务,被Client使用。既然是C/S架构,就可能存在多个Client会同时访问Server的情况。 在这种情况下,如果Server只有一个线程处理响应,就会导致客户端的请求可能需要排队而导致响应过慢的现象发生。解决这个问题的方法就是引入多线程。

Binder机制的设计从最底层–驱动层,就考虑到了对于多线程的支持。具体内容如下:

使用Binder的进程在启动之后,通过BINDER_SET_MAX_THREADS告知驱动其支持的最大线程数量

驱动会对线程进行管理。在binder_proc结构中,这些字段记录了进程中线程的信息:max_threads,requested_threads,requested_threads_started,ready_threads

binder_thread结构对应了Binder进程中的线程

驱动通过BR_SPAWN_LOOPER命令告知进程需要创建一个新的线程

进程通过BC_ENTER_LOOPER命令告知驱动其主线程已经ready

进程通过BC_REGISTER_LOOPER命令告知驱动其子线程(非主线程)已经ready

进程通过BC_EXIT_LOOPER命令告知驱动其线程将要退出

在线程退出之后,通过BINDER_THREAD_EXIT告知Binder驱动。驱动将对应的binder_thread对象销毁

再聊ServiceManager

上文已经说过,每一个Binder Server在驱动中会有一个binder_node进行对应。同时,Binder驱动会负责在进程间传递服务对象,并负责底层的转换。另外,我们也提到,每一个Binder服务都需要有一个唯一的名称。由ServiceManager来管理这些服务的注册和查找。

而实际上,为了便于使用,ServiceManager本身也实现为一个Server对象。任何进程在使用ServiceManager的时候,都需要先拿到指向它的标识。然后通过这个标识来使用ServiceManager。

这似乎形成了一个互相矛盾的现象:

通过ServiceManager我们才能拿到Server的标识

ServiceManager本身也是一个Server

解决这个矛盾的办法其实也很简单:Binder机制为ServiceManager预留了一个特殊的位置。这个位置是预先定好的,任何想要使用ServiceManager的进程只要通过这个特定的位置就可以访问到ServiceManager了(而不用再通过ServiceManager的接口)。

在Binder驱动中,有一个全局的变量:

static struct binder_node *binder_context_mgr_node;

这个变量指向的就是ServiceManager。

当有进程通过ioctl并指定命令为BINDER_SET_CONTEXT_MGR的时候,驱动被认定这个进程是ServiceManager,binder_ioctl函数中对应的处理如下:

case BINDER_SET_CONTEXT_MGR:

if (binder_context_mgr_node != NULL) {

pr_err("BINDER_SET_CONTEXT_MGR already set\n");

ret = -EBUSY;

goto err;

}

ret = security_binder_set_context_mgr(proc->tsk);

if (ret < 0)

goto err;

if (uid_valid(binder_context_mgr_uid)) {

if (!uid_eq(binder_context_mgr_uid, current->cred->euid)) {

pr_err("BINDER_SET_CONTEXT_MGR bad uid %d != %d\n",

from_kuid(&init_user_ns, current->cred->euid),

from_kuid(&init_user_ns, binder_context_mgr_uid));

ret = -EPERM;

goto err;

}

} else

binder_context_mgr_uid = current->cred->euid;

binder_context_mgr_node = binder_new_node(proc, 0, 0);

if (binder_context_mgr_node == NULL) {

ret = -ENOMEM;

goto err;

}

binder_context_mgr_node->local_weak_refs++;

binder_context_mgr_node->local_strong_refs++;

binder_context_mgr_node->has_strong_ref = 1;

binder_context_mgr_node->has_weak_ref = 1;

break;

ServiceManager应当要先于所有Binder Server之前启动。在它启动完成并告知Binder驱动之后,驱动便设定好了这个特定的节点。

在这之后,当有其他模块想要使用ServerManager的时候,只要将请求指向ServiceManager所在的位置即可。

在Binder驱动中,通过handle = 0这个位置来访问ServiceManager。例如,binder_transaction中,判断如果target.handler为0,则认为这个请求是发送给ServiceManager的,相关代码如下:

结束语

本篇文章中,我们对Binder机制做了整体架构和分层的介绍,也详细讲解了Binder机制中的驱动模块。对于驱动之上的模块,会在今后的文章中讲解。






 订阅
  捐助

相关文章

手机软件测试用例设计实践
手机客户端UI测试分析
iPhone消息推送机制实现与探讨
Android手机开发(一)

相关文档

Android_UI官方设计教程
手机开发平台介绍
android拍照及上传功能
Android讲义智能手机开发
相关课程

Android高级移动应用程序
Android系统开发
Android应用开发
手机软件测试


android人机界面指南
Android手机开发(一)
Android手机开发(二)
Android手机开发(三)
Android手机开发(四)
iPhone消息推送机制实现探讨
手机软件测试用例设计实践
手机客户端UI测试分析
手机软件自动化测试研究报告
更多...


Android高级移动应用程序
Android应用开发
Android系统开发
手机软件测试
嵌入式软件测试
Android软、硬、云整合


领先IT公司 android开发平台最佳实践
北京 Android开发技术进阶
某新能源领域企业 Android开发技术
某航天公司 Android、IOS应用软件开发
阿尔卡特 Linux内核驱动
艾默生 嵌入式软件架构设计
西门子 嵌入式架构设计
更多...






每天2个文档/视频
扫描微信二维码订阅
订阅技术月刊
获得每月300个技术资源



关于我们 | 联系我们 | 京ICP备10020922号 京公海网安备110108001071号
