| 在
Android 开发中，矩阵是一个功能强大并且应用广泛的神器，例如：用它来制作动画效果、改变图片大小、给图片加各类滤镜等。对于矩阵，Android
官方 SDK 为我们提供了一个强大的类 Matrix （还有 ColorMatrix ）是一直困扰着我的问题，虽然大致能够调用相应的
API ，但却一直 get 不到其内在的梗。但是出来混总是别想着蒙混过关的，所以最近重新操起一年毕业的线性代数，再本着小事问老婆，大事问Google的心态，终于把多年不解的问题给破了。出于好记性不如烂笔头的原因，便有了本文。
读完本文，相信你能够搞明白以下三个问题：
1.为什么 Matrix 是个 3 X 3 的矩阵
2.Matrix 这个 3 X 3 的矩阵每个元素的作用
3.Matrix 的 setXXX、preXXX、postXXX API
方法的工作原理
Matrix 的结构
Matrix 是 Android SDK 提供的一个矩阵类，它代表一个
3 X 3 的矩阵（不懂矩阵为何物的童鞋就要自行 Google 了）。
Matrix 提供了让我们获得 Matrix 值的 API —— getValues
利用此 API 传入一个长度为 9 的 float 数组，即可获得矩阵中每个元素的值。那么这 9 个浮点数的作用和意义是什么呢，从

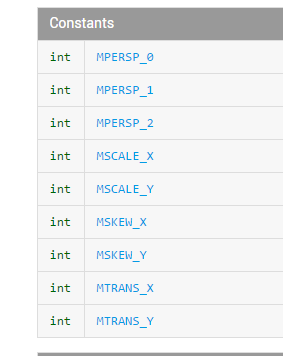

Android 官方文档上看，它为这个数组中的每一个元素都定义了一个下标常量
这个 9 个常量取值分别是 0 - 8
如果我们将这个 float 排成直观的矩阵格式，那它将是下面这样子的
实际上我们平常利用 Matrix 来进行 Translate（平移）、Scale（缩放）、Rotate（旋转）的操作，就是在操作着这个矩阵中元素的数值来达到我们想要的效果。但是现在问题来了，上面提到的平移、缩放、旋转操作中，旋转和缩放可以用乘法表示，而平移就只能用加法表示，而且
Matrix 是一个 3 X 3 的矩阵，实际上表示这些操作 2 X 2 的矩阵足矣！
如上，可以依次看到平移、缩放、旋转的矩阵，其中
1.（x’，y’）表示执行操作后的点的坐标，（x，y）表示执行操作前的点的坐标
2.tx、ty 分别表示x轴、y轴上平移的距离，Sx、Sy 分别表示x轴、y轴上的缩放比例
3.θ 则表示旋转角度
至于上面矩阵的推导过程，网络上很多，这里就不去赘述了。以前到了这里，我就会很纳闷，为什么
2 X 2 矩阵能干的事情，偏偏要用 3 X 3 矩阵去做，直到遇到前面提到的两篇文章才有所领悟。

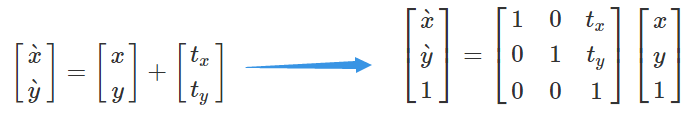

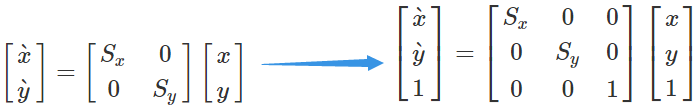

其实在计算机图形应用涉及到几何变换，主要包括平移、旋转、缩放。以矩阵表达式来计算这些变换时，平移是矩阵相加，旋转和缩放则是矩阵相乘。那些数学大神们为了方便计算，所以引入了一样神器叫做齐次坐标（不懂的童鞋，老规矩自行搜索），将平移的加法合并用乘法表示。所以，2
X 2 的矩阵经过一番变换后，成了下面这样的。
至此，我们可以得知为什么 Matrix 是一个
3 X 3 的矩阵，其实 2 X 2 的矩阵是足以表示的，不过是为了方便计算而合并写成了 3 X 3 的格式。
Matrix 元素的作用
一个 Matrix 共有 9 个元素，那么它每个元素的值发生改变会起到什么作用呢？按照前面所示的齐次坐标转换得到

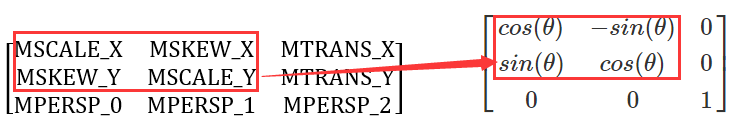

3 X 3 的矩阵和 Android 文档提供的官方结构相对应，我们不难看出下面的对应关系（其实从 Matrix
中每个位置的常量命名也可以看出来）：
从这我们可以看出这个 Matrix 结构中的每个参数发挥着如下作用：
1.MTRANS_X、MTRANS_Y 同时控制着 Translate
2.MSCALE_X、MSCALE_Y 同时控制着 Scale
3.MSCALE_X、MSKEW_X、MSCALE_Y、MSKEW_Y
同时控制着 Rotate
4.从名称上看，我们可以顺带看出 MSKEW_X、MSKEW_Y 同时控制着
Skew
如果要进行代码验证的话，也非常简单，例如直接只对 Matrix 做 Translate
的 API 调用操作，再将 Matrix 的信息打印到控制台，你会发现整个 Matrix 确实只有 MTRANS_X、MTRANS_Y
两个位置的数字在发生变化。其他 Scale、Rotate、Skew 操作也是一样，感兴趣的童鞋可以自行代码验证一番。
至此，我们可以大致弄清矩阵每个元素的作用。至于 MPERSP_0、MPERSP_1、MPERSP_2
这三个参数，目前暂时不得而知，网上有文章说这三个参数控制着透视变换，但是文档和 API 上都没怎么提及，所以还是有待验证研究的，有明白的童鞋不妨留言赐教一下，不胜感激。
理解 Matrix API 调用
按照第一小节里面通过齐次坐标转换而来的矩阵方程可以知道，假设一根线执行了平移操作，相当于线上每个点的坐标被下方的矩阵左乘。（缩放和旋转操作也是同理）
如果要进行同时缩放、平移之类的符合变化操作，也无非就是选取相应的矩阵做左乘操作。为了加深矩阵变换对应
Matrix API 调用的理解，直接通过下面的一个自定义的动画效果和代码来讲解好了。
public class SimpleCustomAnimation extends Animation {
private int mWidth, mHeight;
@Override
public void initialize(int width, int height,
int parentWidth, int parentHeight) {
super.initialize(width, height, parentWidth, parentHeight);
this.mWidth = width;
this.mHeight = height;
}
@Override
protected void applyTransformation(float interpolatedTime,
Transformation t) {
Matrix matrix = t.getMatrix();
matrix.preScale(interpolatedTime, interpolatedTime);//缩放
matrix.preRotate(interpolatedTime * 360);//旋转
//下面的Translate组合是为了将缩放和旋转的基点移动到整个View的中心，不然系统默认是以View的左上角作为基点
matrix.preTranslate(-mWidth / 2, -mHeight / 2);
matrix.postTranslate(mWidth / 2, mHeight / 2);
}
} |
熟悉动画这块的童鞋肯定知道，Animation 就是通过不断改变 applyTransformation
函数传入的 Matrix 来实现各种各样的动画效果的，通过上面 applyTransformation
寥寥的几行 Matrix 的复合变换操作可以得到如下效果
实际上这几行代码用矩阵来表示就相当于如下所示：
关于代码的作用上边已经给出了注释，这里就不多写了。主要还是要弄明白 Matrix 复合变换中 pre
、 post 等操作与其对应的矩阵发生的左乘、右乘变化。
总结
到此，整篇文章已经完结，相信已经能够让你明白开头提到的三个问题。其实我们也可以发现，Google
封装了 Matrix 已经是很完美了，几乎屏蔽了所有的数学细节，使得我这种数学水平一般的开发者也能够去调用相应的
API 实现一些简单的效果。虽然被封装得很完美，但掌握相应的一些原理，依旧可以帮你更好的理解一些技术实现，此次加深了对
Matrix 一些操作的理解，帮我自己解决了以前不少的困惑，不知道有没有帮你 get 到一些什么呢？
|
