| 1、概述
无意中翻到的FoldingLayout的介绍的博客，以及github地址。感觉很nice呀，于是花了点时间研究以及编写，本篇博客将带大家从最基本的原理分析，一步一步的实现我们的FoldingLayout，当然了，如果你能力过硬，可以直接下载github上的代码进行学习。
博客基本分为以下几个部分：
1、Matrix的setPolyToPoly使用
2、在图片上使用渐变和阴影
3、初步的FoldingLayout的实现，完成图片的折叠显示（可控制折叠次数、包含阴影的绘制）
4、引入手势，手指可以可以FoldingLayout的折叠
5、结合DrawerLayout实现折叠式侧滑
6、结合SlidingPaneLayout实现折叠式侧滑
ok，贴下部分的效果图：

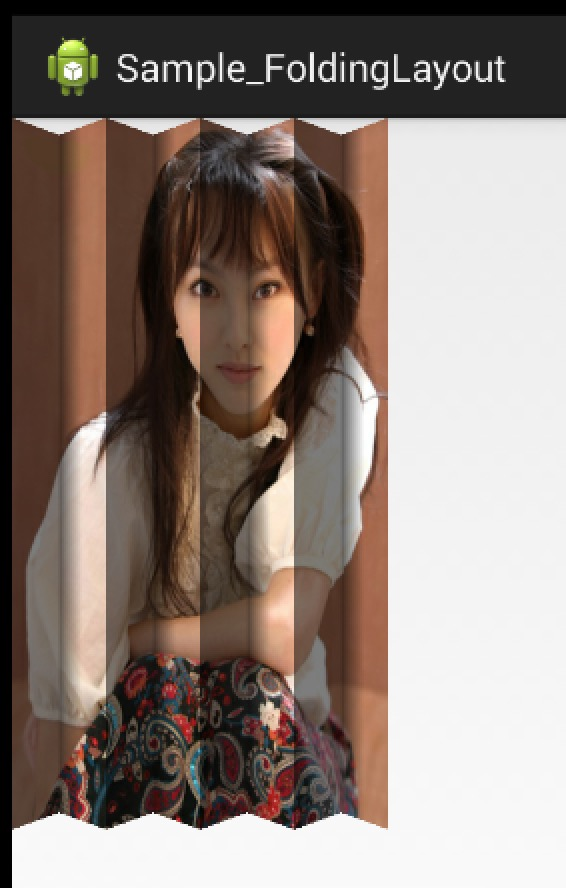

改图对应上述3，妹子不错吧~

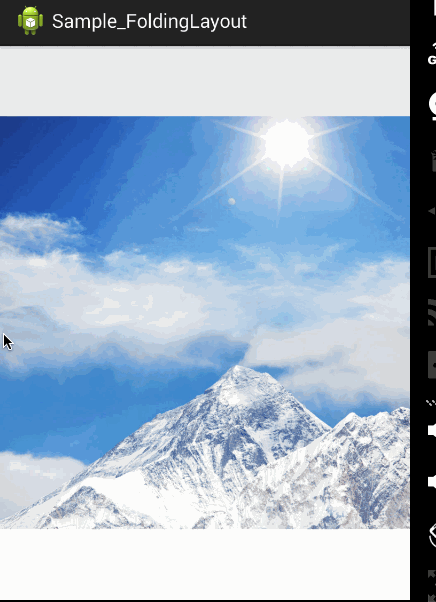

ok，对应上述4.
对应上述5。
ok，挑选了部分图，不然太占篇幅了。
那么接下来，我们就按照顺序往下学习了~~~
2、Matrix的setPolyToPoly使用
想要实现折叠，最重要的就是其核心的原理了，那么第一步我们要了解的就是，如何能把一张正常显示的图片，让它能够进行偏移显示。
其实精髓就在于Matrix的setPolyToPoly的方法。
public boolean setPolyToPoly(float[] src, int srcIndex, float[] dst, int dstIndex,int pointCount) |
简单看一下该方法的参数，src代表变换前的坐标；dst代表变换后的坐标；从src到dst的变换，可以通过srcIndex和dstIndex来制定第一个变换的点，一般可能都设置位0。pointCount代表支持的转换坐标的点数，最多支持4个。
如果不明白没事，下面通过一个简单的例子，带大家了解：
package com.zhy.sample.folderlayout;
import android.app.Activity;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Matrix;
import android.os.Bundle;
import android.view.View;
public class MatrixPolyToPolyActivity extends Activity
{
@Override
protected void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(new PolyToPolyView(this));
}
class PolyToPolyView extends View
{
private Bitmap mBitmap;
private Matrix mMatrix;
public PolyToPolyView(Context context)
{
super(context);
mBitmap = BitmapFactory.decodeResource(getResources(),
R.drawable.tanyan);
mMatrix = new Matrix();
float[] src = { 0, 0,//
mBitmap.getWidth(), 0,//
mBitmap.getWidth(), mBitmap.getHeight(),//
0, mBitmap.getHeight() };
float[] dst = { 0, 0,//
mBitmap.getWidth(), 100,//
mBitmap.getWidth(), mBitmap.getHeight() - 100,//
0, mBitmap.getHeight() };
mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);
}
@Override
protected void onDraw(Canvas canvas)
{
super.onDraw(canvas);
canvas.drawBitmap(mBitmap, mMatrix, null);
}
}
} |
我们编写了一个PolyToPolyView作为我们的Activity的主视图。
在PolyToPolyView中，我们加载了一张图片，初始化我们的Matrix，注意src和dst两个数组，src就是正常情况下图片的4个顶点。dst将图片右侧两个点的y坐标做了些许的修改。
大家可以在纸上稍微标一下src和dst的四个点的位置。

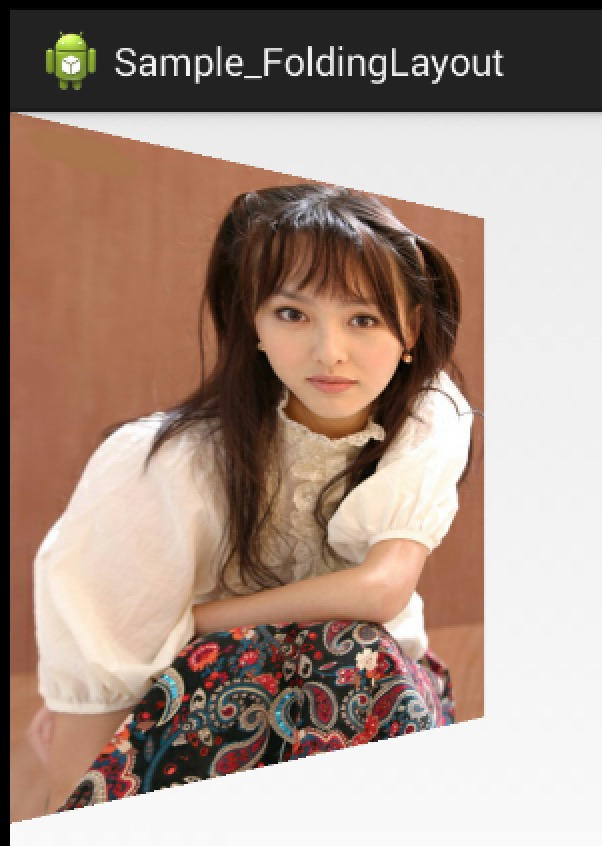

最后我们在onDraw的时候进行图像的绘制，效果为：
如果你已经在纸上稍微的画了dst的四个点，那么这个结果你一定不陌生。
可以看到我们通过matrix.setPolyToPoly实现了图片的倾斜，那么引入到折叠的情况，假设折叠两次，大家有思路么，考虑一下，没有的话，继续往下看。
3、引入阴影
其实阴影应该在实现初步的折叠以后来说，这样演示其实比较方便，但是为了降低其理解的简单性，我们先把阴影抽取出来说。

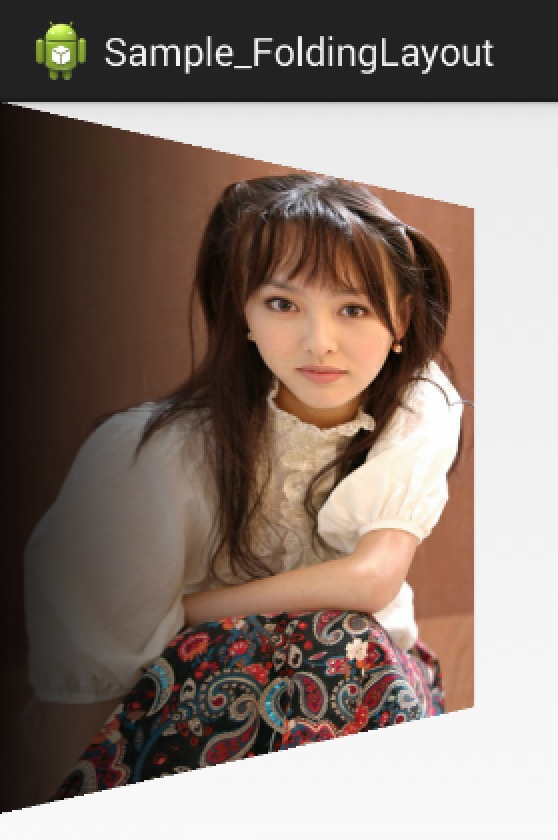

假设我们现在要给上图加上阴影，希望的效果图是这样的：
可以看到我们左侧加入了一点阴影，怎么实现呢？
主要还是利用LinearGradient，我们从左到右添加一层从黑色到透明的渐变即可。
public class MatrixPolyToPolyWithShadowActivity extends Activity
{
@Override
protected void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(new PolyToPolyView(this));
}
class PolyToPolyView extends View
{
private Bitmap mBitmap;
private Matrix mMatrix;
private Paint mShadowPaint;
private Matrix mShadowGradientMatrix;
private LinearGradient mShadowGradientShader;
public PolyToPolyView(Context context)
{
super(context);
mBitmap = BitmapFactory.decodeResource(getResources(),
R.drawable.tanyan);
mMatrix = new Matrix();
mShadowPaint = new Paint();
mShadowPaint.setStyle(Style.FILL);
mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0,
Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);
mShadowPaint.setShader(mShadowGradientShader);
mShadowGradientMatrix = new Matrix();
mShadowGradientMatrix.setScale(mBitmap.getWidth(), 1);
mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);
mShadowPaint.setAlpha((int) (0.9*255));
}
@Override
protected void onDraw(Canvas canvas)
{
super.onDraw(canvas);
canvas.save();
float[] src = //...;
float[] dst = //...;
mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);
canvas.concat(mMatrix);
canvas.drawBitmap(mBitmap, 0, 0, null);
//绘制阴影
canvas.drawRect(0, 0, mBitmap.getWidth(), mBitmap.getHeight(),
mShadowPaint);
canvas.restore();
}
}
} |
重点看mShadowPaint，mShadowGradientShader，mShadowGradientMatrix一个是画笔，我们为画笔设置了一个渐变的Shader，这个Shader的参数为new
LinearGradient(0, 0, 0.5f, 0,Color.BLACK, Color.TRANSPARENT,
TileMode.CLAMP);
起点（0，0）、终点（0.5f，0）；颜色从和BLACK到透明；模式为CLAMP，也就是拉伸最后一个像素。
这里你可能会问，这才为0.5个像素的区域设置了渐变，不对呀，恩，是的，继续看接下来我们使用了setLocalMatrix(mShadowGradientMatrix);，而这个
mShadowGradientMatrix将和坐标扩大了mBitmap.getWidth()倍，也就是说现在设置渐变的区域为（0.5f*mBitmap.getWidth()，0）半张图的大小，那么后半张图呢？
后半张应用CLAMP模式，拉伸的透明。
关于Shader、setLocalMatrix等用法也可以参考：Android BitmapShader
实战 实现圆形、圆角图片
4、初步实现折叠
了解了原理以及阴影的绘制以后，接下来要开始学习真正的去折叠了，我们的目标效果为：
妹子折叠成了8份，且阴影的范围为：每个沉下去夹缝的左右两侧，左侧黑色半透明遮盖，右侧短距离的黑色到透明阴影（大家可以仔细看）。
现在其实大家以及会将图片简单倾斜和添加阴影了，那么唯一的难点就是怎么将一张图分成很多快，我相信每块的折叠大家都会。
其实我们可以通过绘制该图多次，比如第一次绘制往下倾斜；第二次绘制网上倾斜；这样就和我们标题2的实现类似了，只需要利用setPolyToPoly。
那么绘制多次，每次显示肯定不是一整张图，比如第一次，我只想显示第一块，所以我们还需要clipRect的配合，说到这，应该以及揭秘了~~~
package com.zhy.sample.folderlayout;
import android.app.Activity;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.LinearGradient;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Shader.TileMode;
import android.os.Bundle;
import android.view.View;
public class SimpleUseActivity extends Activity
{
@Override
protected void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(new PolyToPolyView(this));
}
class PolyToPolyView extends View
{
private static final int NUM_OF_POINT = 8;
/**
* 图片的折叠后的总宽度
*/
private int mTranslateDis;
/**
* 折叠后的总宽度与原图宽度的比例
*/
private float mFactor = 0.8f;
/**
* 折叠块的个数
*/
private int mNumOfFolds = 8;
private Matrix[] mMatrices = new Matrix[mNumOfFolds];
private Bitmap mBitmap;
/**
* 绘制黑色透明区域
*/
private Paint mSolidPaint;
/**
* 绘制阴影
*/
private Paint mShadowPaint;
private Matrix mShadowGradientMatrix;
private LinearGradient mShadowGradientShader;
/***
* 原图每块的宽度
*/
private int mFlodWidth;
/**
* 折叠时，每块的宽度
*/
private int mTranslateDisPerFlod;
public PolyToPolyView(Context context)
{
super(context);
mBitmap = BitmapFactory.decodeResource(getResources(),
R.drawable.tanyan);
//折叠后的总宽度
mTranslateDis = (int) (mBitmap.getWidth() * mFactor);
//原图每块的宽度
mFlodWidth = mBitmap.getWidth() / mNumOfFolds;
//折叠时，每块的宽度
mTranslateDisPerFlod = mTranslateDis / mNumOfFolds;
//初始化matrix
for (int i = 0; i < mNumOfFolds; i++)
{
mMatrices[i] = new Matrix();
}
mSolidPaint = new Paint();
int alpha = (int) (255 * mFactor * 0.8f) ;
mSolidPaint
.setColor(Color.argb((int) (alpha*0.8F), 0, 0, 0));
mShadowPaint = new Paint();
mShadowPaint.setStyle(Style.FILL);
mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0,
Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);
mShadowPaint.setShader(mShadowGradientShader);
mShadowGradientMatrix = new Matrix();
mShadowGradientMatrix.setScale(mFlodWidth, 1);
mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);
mShadowPaint.setAlpha(alpha);
//纵轴减小的那个高度，用勾股定理计算下
int depth = (int) Math.sqrt(mFlodWidth * mFlodWidth
- mTranslateDisPerFlod * mTranslateDisPerFlod)/2;
//转换点
float[] src = new float[NUM_OF_POINT];
float[] dst = new float[NUM_OF_POINT];
/**
* 原图的每一块，对应折叠后的每一块，方向为左上、右上、右下、左下，大家在纸上自己画下
*/
for (int i = 0; i < mNumOfFolds; i++)
{
src[0] = i * mFlodWidth;
src[1] = 0;
src[2] = src[0] + mFlodWidth;
src[3] = 0;
src[4] = src[2];
src[5] = mBitmap.getHeight();
src[6] = src[0];
src[7] = src[5];
boolean isEven = i % 2 == 0;
dst[0] = i * mTranslateDisPerFlod;
dst[1] = isEven ? 0 : depth;
dst[2] = dst[0] + mTranslateDisPerFlod;
dst[3] = isEven ? depth : 0;
dst[4] = dst[2];
dst[5] = isEven ? mBitmap.getHeight() - depth : mBitmap
.getHeight();
dst[6] = dst[0];
dst[7] = isEven ? mBitmap.getHeight() : mBitmap.getHeight()
- depth;
//setPolyToPoly
mMatrices[i].setPolyToPoly(src, 0, dst, 0, src.length >> 1);
}
}
@Override
protected void onDraw(Canvas canvas)
{
super.onDraw(canvas);
//绘制mNumOfFolds次
for (int i = 0; i < mNumOfFolds; i++)
{
canvas.save();
//将matrix应用到canvas
canvas.concat(mMatrices[i]);
//控制显示的大小
canvas.clipRect(mFlodWidth * i, 0, mFlodWidth * i + mFlodWidth,
mBitmap.getHeight());
//绘制图片
canvas.drawBitmap(mBitmap, 0, 0, null);
//移动绘制阴影
canvas.translate(mFlodWidth * i, 0);
if (i % 2 == 0)
{
//绘制黑色遮盖
canvas.drawRect(0, 0, mFlodWidth, mBitmap.getHeight(),
mSolidPaint);
}else
{
//绘制阴影
canvas.drawRect(0, 0, mFlodWidth, mBitmap.getHeight(),
mShadowPaint);
}
canvas.restore();
}
}
}
} |
简单讲解下，不去管绘制阴影的部分，其实折叠就是：
1、初始化转换点，这里注释说的很清楚，大家最好在纸上绘制下，标一下每个变量。
2、为matrix.setPolyToPoly
3、绘制时使用该matrix，且clipRect控制显示区域（这个区域也很简单，原图的第一块到最后一块），最好就是绘制bitmap了。
阴影这里大家可以换个明亮点的图片去看看~~
好了，由于篇幅原因，剩下的内容将在下一篇继续完成，下一篇将展示如何将简单的图片的折叠，转化为对一个布局内所有控件的折叠效果，以及引入手势、和DrawerLayout等结合应用到侧滑中去。对于类似这种效果的，一定要拿出稿纸笔去画一画，否则很难弄明白。
|
