Android RecyclerView--体验艺术般的控件

作者：鸿洋_ 来源：CSDN 发布于 2015-04-21
  12693  次浏览      27


概述

RecyclerView出现已经有一段时间了，相信大家肯定不陌生了，大家可以通过导入support-v7对其进行使用。

据官方的介绍，该控件用于在有限的窗口中展示大量数据集，其实这样功能的控件我们并不陌生，例如：ListView、GridView。

那么有了ListView、GridView为什么还需要RecyclerView这样的控件呢？整体上看RecyclerView架构，提供了一种插拔式的体验，高度的解耦，异常的灵活，通过设置它提供的不同LayoutManager，ItemDecoration , ItemAnimator实现令人瞠目的效果。

1.你想要控制其显示的方式，请通过布局管理器LayoutManager

2.你想要控制Item间的间隔（可绘制），请通过ItemDecoration

3.你想要控制Item增删的动画，请通过ItemAnimator

4.你想要控制点击、长按事件，请自己写（擦，这点尼玛。）

基本使用

鉴于我们对于ListView的使用特别的熟悉，对比下RecyclerView的使用代码：

mRecyclerView = findView(R.id.id_recyclerview);
//设置布局管理器
mRecyclerView.setLayoutManager(layout);
//设置adapter
mRecyclerView.setAdapter(adapter)
//设置Item增加、移除动画
mRecyclerView.setItemAnimator(new DefaultItemAnimator());
//添加分割线
mRecyclerView.addItemDecoration(new DividerItemDecoration(
                getActivity(), DividerItemDecoration.HORIZONTAL_LIST));

ok，相比较于ListView的代码，ListView可能只需要去设置一个adapter就能正常使用了。而RecyclerView基本需要上面一系列的步骤，那么为什么会添加这么多的步骤呢？

那么就必须解释下RecyclerView的这个名字了，从它类名上看，RecyclerView代表的意义是，我只管Recycler View，也就是说RecyclerView只管回收与复用View，其他的你可以自己去设置。可以看出其高度的解耦，给予你充分的定制自由（所以你才可以轻松的通过这个控件实现ListView,GirdView，瀑布流等效果）。

Just like ListView

Activity

package com.zhy.sample.demo_recyclerview;

import java.util.ArrayList;
import java.util.List;

import android.os.Bundle;
import android.support.v7.app.ActionBarActivity;
import android.support.v7.widget.LinearLayoutManager;
import android.support.v7.widget.RecyclerView;
import android.support.v7.widget.RecyclerView.ViewHolder;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;

public class HomeActivity extends ActionBarActivity
{

    private RecyclerView mRecyclerView;
    private List mDatas;
    private HomeAdapter mAdapter;

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_single_recyclerview);

        initData();
        mRecyclerView = (RecyclerView) findViewById(R.id.id_recyclerview);
        mRecyclerView.setLayoutManager(new LinearLayoutManager(this));
        mRecyclerView.setAdapter(mAdapter = new HomeAdapter());

    }

    protected void initData()
    {
        mDatas = new ArrayList();
        for (int i = 'A'; i < 'z'; i++)
        {
            mDatas.add("" + (char) i);
        }
    }

    class HomeAdapter extends RecyclerView.Adapter
    {

        @Override
        public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType)
        {
            MyViewHolder holder = new MyViewHolder(LayoutInflater.from(
                    HomeActivity.this).inflate(R.layout.item_home, parent,
                    false));
            return holder;
        }

        @Override
        public void onBindViewHolder(MyViewHolder holder, int position)
        {
            holder.tv.setText(mDatas.get(position));
        }

        @Override
        public int getItemCount()
        {
            return mDatas.size();
        }

        class MyViewHolder extends ViewHolder
        {

            TextView tv;

            public MyViewHolder(View view)
            {
                super(view);
                tv = (TextView) view.findViewById(R.id.id_num);
            }
        }
    }

}

Activity的布局文件

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >
 <android.support.v7.widget.RecyclerView
        android:id="@+id/id_recyclerview"
         android:divider="#ffff0000"
           android:dividerHeight="10dp"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

Item的布局文件

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:background="#44ff0000"
    android:layout_height="wrap_content" >
<TextView
        android:id="@+id/id_num"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:gravity="center"
        android:text="1" />

这么看起来用法与ListView的代码基本一致哈~~

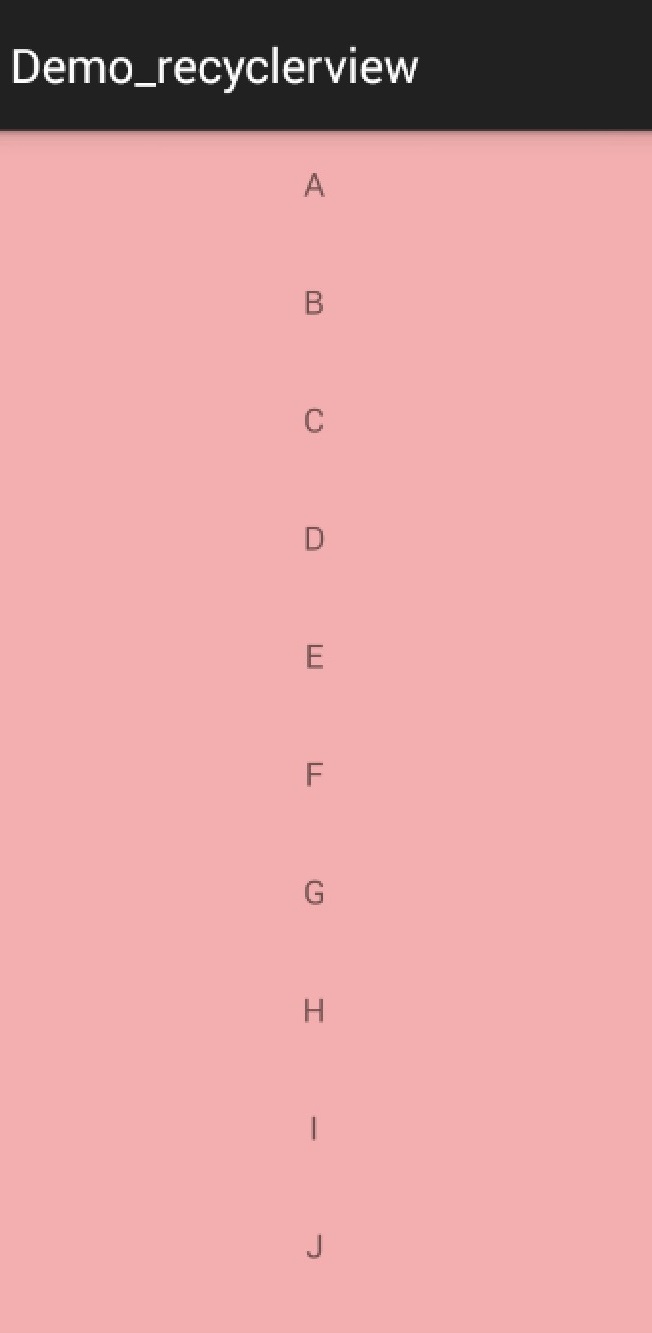

看下效果图：

看起来好丑，Item间应该有个分割线，当你去找时，你会发现RecyclerView并没有支持divider这样的属性。那么怎么办，你可以给Item的布局去设置margin，当然了这种方式不够优雅，我们文章开始说了，我们可以自由的去定制它，当然我们的分割线也是可以定制的。

ItemDecoration

我们可以通过该方法添加分割线：

mRecyclerView.addItemDecoration()

该方法的参数为RecyclerView.ItemDecoration，该类为抽象类，官方目前并没有提供默认的实现类（我觉得最好能提供几个）。
该类的源码：

public static abstract class ItemDecoration {

public void onDraw(Canvas c, RecyclerView parent, State state) {
            onDraw(c, parent);
 }


public void onDrawOver(Canvas c, RecyclerView parent, State state) {
            onDrawOver(c, parent);
 }

public void getItemOffsets(Rect outRect, View view, RecyclerView parent, State state) {
            getItemOffsets(outRect, ((LayoutParams) view.getLayoutParams()).getViewLayoutPosition(),
                    parent);
}

@Deprecated
public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
            outRect.set(0, 0, 0, 0);
 }

当我们调用mRecyclerView.addItemDecoration()方法添加decoration的时候，RecyclerView在绘制的时候，去会绘制decorator，即调用该类的onDraw和onDrawOver方法，

1.onDraw方法先于drawChildren

2.onDrawOver在drawChildren之后，一般我们选择复写其中一个即可。

3.getItemOffsets 可以通过outRect.set()为每个Item设置一定的偏移量，主要用于绘制Decorator。

接下来我们看一个RecyclerView.ItemDecoration的实现类，该类很好的实现了RecyclerView添加分割线（当使用LayoutManager为LinearLayoutManager时）。

该类参考自：DividerItemDecoration

package com.zhy.sample.demo_recyclerview;

/*
 * Copyright (C) 2014 The Android Open Source Project
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * limitations under the License.
 */

import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Rect;
import android.graphics.drawable.Drawable;
import android.support.v7.widget.LinearLayoutManager;
import android.support.v7.widget.RecyclerView;
import android.support.v7.widget.RecyclerView.State;
import android.util.Log;
import android.view.View;

/**
 * This class is from the v7 samples of the Android SDK. It's not by me!
 *
 * See the license above for details.
 */
public class DividerItemDecoration extends RecyclerView.ItemDecoration {

    private static final int[] ATTRS = new int[]{
            android.R.attr.listDivider
    };

    public static final int HORIZONTAL_LIST = LinearLayoutManager.HORIZONTAL;

    public static final int VERTICAL_LIST = LinearLayoutManager.VERTICAL;

    private Drawable mDivider;

    private int mOrientation;

    public DividerItemDecoration(Context context, int orientation) {
        final TypedArray a = context.obtainStyledAttributes(ATTRS);
        mDivider = a.getDrawable(0);
        a.recycle();
        setOrientation(orientation);
    }

    public void setOrientation(int orientation) {
        if (orientation != HORIZONTAL_LIST && orientation != VERTICAL_LIST) {
            throw new IllegalArgumentException("invalid orientation");
        }
        mOrientation = orientation;
    }

    @Override
    public void onDraw(Canvas c, RecyclerView parent) {
        Log.v("recyclerview - itemdecoration", "onDraw()");

        if (mOrientation == VERTICAL_LIST) {
            drawVertical(c, parent);
        } else {
            drawHorizontal(c, parent);
        }

    }

    public void drawVertical(Canvas c, RecyclerView parent) {
        final int left = parent.getPaddingLeft();
        final int right = parent.getWidth() - parent.getPaddingRight();

        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View child = parent.getChildAt(i);
            android.support.v7.widget.RecyclerView v = new android.support.v7.widget.RecyclerView(parent.getContext());
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            final int top = child.getBottom() + params.bottomMargin;
            final int bottom = top + mDivider.getIntrinsicHeight();
            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
        }
    }

    public void drawHorizontal(Canvas c, RecyclerView parent) {
        final int top = parent.getPaddingTop();
        final int bottom = parent.getHeight() - parent.getPaddingBottom();

        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View child = parent.getChildAt(i);
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            final int left = child.getRight() + params.rightMargin;
            final int right = left + mDivider.getIntrinsicHeight();
            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
        }
    }

    @Override
    public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
        if (mOrientation == VERTICAL_LIST) {
            outRect.set(0, 0, 0, mDivider.getIntrinsicHeight());
        } else {
            outRect.set(0, 0, mDivider.getIntrinsicWidth(), 0);
        }
    }
}

该实现类可以看到通过读取系统主题中的 android.R.attr.listDivider作为Item间的分割线，并且支持横向和纵向。如果你不清楚它是怎么做到的读取系统的属性用于自身，请参考我的另一篇博文：Android 深入理解Android中的自定义属性

获取到listDivider以后，该属性的值是个Drawable，在getItemOffsets中，outRect去设置了绘制的范围。onDraw中实现了真正的绘制。

我们在原来的代码中添加一句：

mRecyclerView.addItemDecoration(new DividerItemDecoration(this,
DividerItemDecoration.VERTICAL_LIST));

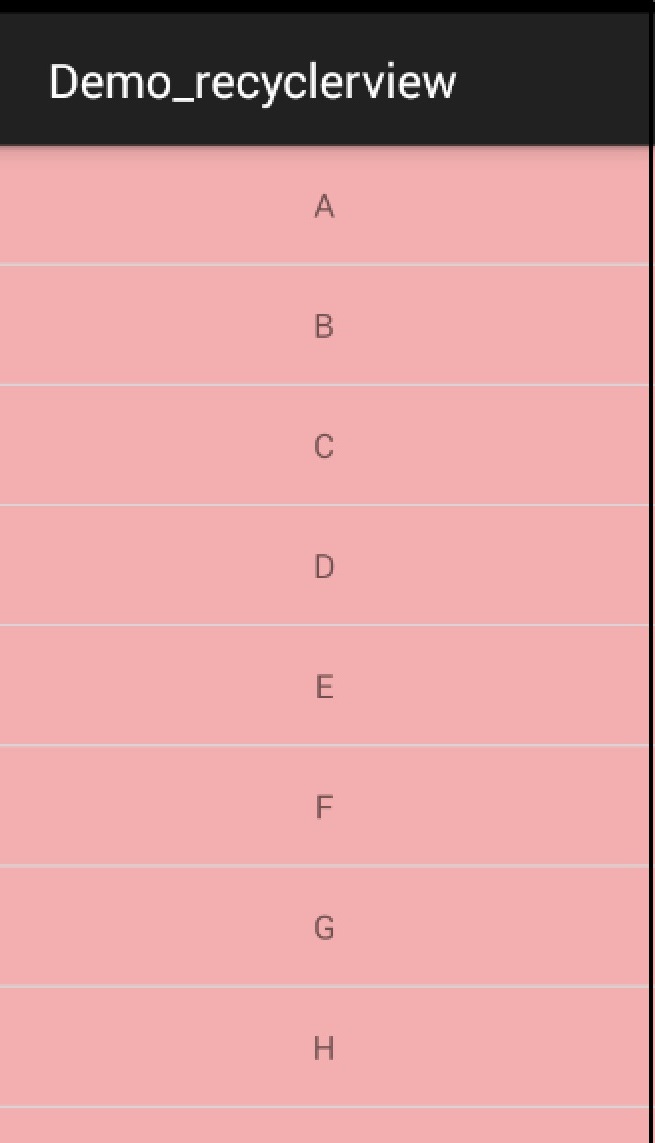

ok，现在再运行，就可以看到分割线的效果了。

该分割线是系统默认的，你可以在theme.xml中找到该属性的使用情况。那么，使用系统的listDivider有什么好处呢？就是方便我们去随意的改变，该属性我们可以直接声明在：

 <!-- Application theme. -->
    <style name="AppTheme" parent="AppBaseTheme">
      <item name="android:listDivider">@drawable/divider_bg</item>
    </style>

然后自己写个drawable即可，下面我们换一种分隔符：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle" >
<gradient
        android:centerColor="#ff00ff00"
        android:endColor="#ff0000ff"
        android:startColor="#ffff0000"
        android:type="linear" />

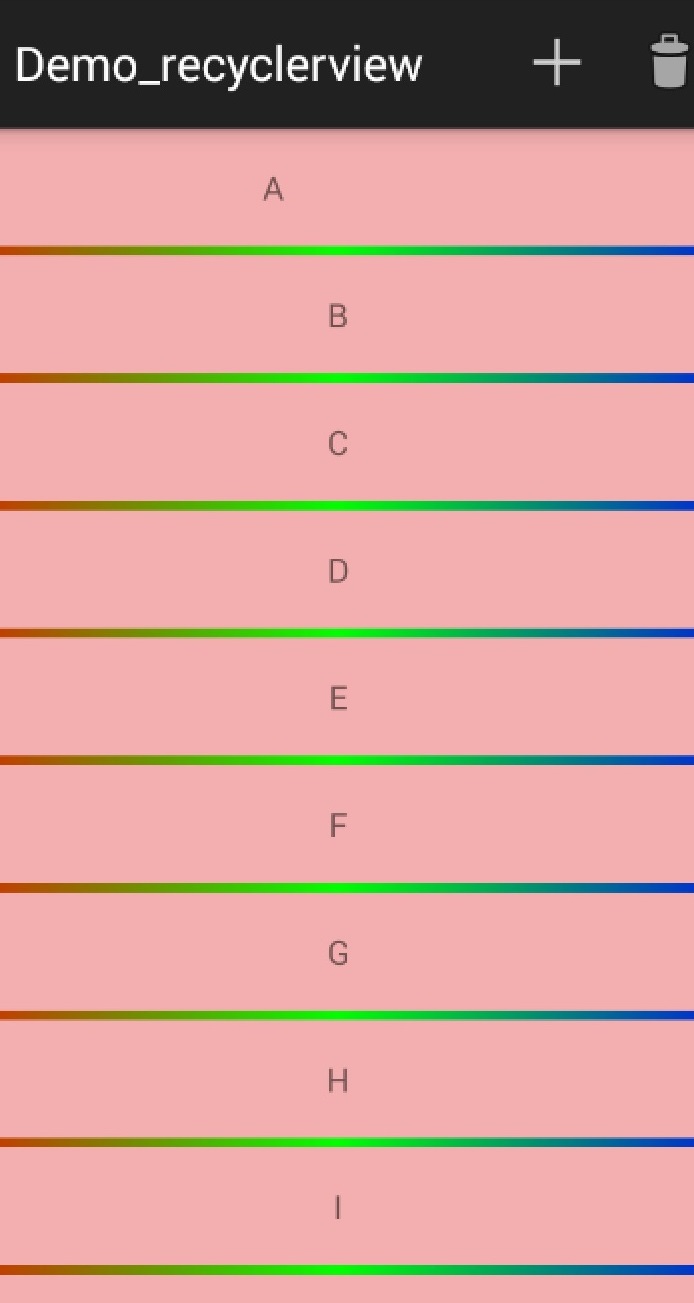

现在的样子是：

当然了，你可以根据自己的需求，去随意的绘制，反正是画出来的，随便玩~~

ok，看到这，你可能觉得，这玩意真尼玛麻烦，完全不能比拟的心爱的ListView。那么继续看。

LayoutManager

好了，上面实现了类似ListView样子的Demo，通过使用其默认的LinearLayoutManager。

RecyclerView.LayoutManager吧，这是一个抽象类，好在系统提供了3个实现类：

1.LinearLayoutManager 现行管理器，支持横向、纵向。

2.GridLayoutManager 网格布局管理器

3.StaggeredGridLayoutManager 瀑布就式布局管理器

上面我们已经初步体验了下LinearLayoutManager，接下来看GridLayoutManager。

GridLayoutManager

我们尝试去实现类似GridView，秒秒钟的事情：

//mRecyclerView.setLayoutManager(new LinearLayoutManager(this));
        mRecyclerView.setLayoutManager(new GridLayoutManager(this,4));

只需要修改LayoutManager即可，还是很nice的。

当然了，改为GridLayoutManager以后，对于分割线，前面的DividerItemDecoration就不适用了，主要是因为它在绘制的时候，比如水平线，针对每个child的取值为：

final int left = parent.getPaddingLeft();
final int right = parent.getWidth() - parent.getPaddingRight();

因为每个Item一行，这样是没问题的。而GridLayoutManager时，一行有多个childItem，这样就多次绘制了，并且GridLayoutManager时，Item如果为最后一列（则右边无间隔线）或者为最后一行（底部无分割线）。

针对上述，我们编写了DividerGridItemDecoration。

package com.zhy.sample.demo_recyclerview;

import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Rect;
import android.graphics.drawable.Drawable;
import android.support.v7.widget.GridLayoutManager;
import android.support.v7.widget.RecyclerView;
import android.support.v7.widget.RecyclerView.LayoutManager;
import android.support.v7.widget.RecyclerView.State;
import android.support.v7.widget.StaggeredGridLayoutManager;
import android.view.View;

/**
 *
 * @author zhy
 *
 */
public class DividerGridItemDecoration extends RecyclerView.ItemDecoration
{

    private static final int[] ATTRS = new int[] { android.R.attr.listDivider };
    private Drawable mDivider;

    public DividerGridItemDecoration(Context context)
    {
        final TypedArray a = context.obtainStyledAttributes(ATTRS);
        mDivider = a.getDrawable(0);
        a.recycle();
    }

    @Override
    public void onDraw(Canvas c, RecyclerView parent, State state)
    {

        drawHorizontal(c, parent);
        drawVertical(c, parent);

    }

    private int getSpanCount(RecyclerView parent)
    {
        // 列数
        int spanCount = -1;
        LayoutManager layoutManager = parent.getLayoutManager();
        if (layoutManager instanceof GridLayoutManager)
        {

            spanCount = ((GridLayoutManager) layoutManager).getSpanCount();
        } else if (layoutManager instanceof StaggeredGridLayoutManager)
        {
            spanCount = ((StaggeredGridLayoutManager) layoutManager)
                    .getSpanCount();
        }
        return spanCount;
    }

    public void drawHorizontal(Canvas c, RecyclerView parent)
    {
        int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++)
        {
            final View child = parent.getChildAt(i);
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            final int left = child.getLeft() - params.leftMargin;
            final int right = child.getRight() + params.rightMargin
                    + mDivider.getIntrinsicWidth();
            final int top = child.getBottom() + params.bottomMargin;
            final int bottom = top + mDivider.getIntrinsicHeight();
            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
        }
    }

    public void drawVertical(Canvas c, RecyclerView parent)
    {
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++)
        {
            final View child = parent.getChildAt(i);

            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            final int top = child.getTop() - params.topMargin;
            final int bottom = child.getBottom() + params.bottomMargin;
            final int left = child.getRight() + params.rightMargin;
            final int right = left + mDivider.getIntrinsicWidth();

            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
        }
    }

    private boolean isLastColum(RecyclerView parent, int pos, int spanCount,
            int childCount)
    {
        LayoutManager layoutManager = parent.getLayoutManager();
        if (layoutManager instanceof GridLayoutManager)
        {
            if ((pos + 1) % spanCount == 0)// 如果是最后一列，则不需要绘制右边
            {
                return true;
            }
        } else if (layoutManager instanceof StaggeredGridLayoutManager)
        {
            int orientation = ((StaggeredGridLayoutManager) layoutManager)
                    .getOrientation();
            if (orientation == StaggeredGridLayoutManager.VERTICAL)
            {
                if ((pos + 1) % spanCount == 0)// 如果是最后一列，则不需要绘制右边
                {
                    return true;
                }
            } else
            {
                childCount = childCount - childCount % spanCount;
                if (pos >= childCount)// 如果是最后一列，则不需要绘制右边
                    return true;
            }
        }
        return false;
    }

    private boolean isLastRaw(RecyclerView parent, int pos, int spanCount,
            int childCount)
    {
        LayoutManager layoutManager = parent.getLayoutManager();
        if (layoutManager instanceof GridLayoutManager)
        {
            childCount = childCount - childCount % spanCount;
            if (pos >= childCount)// 如果是最后一行，则不需要绘制底部
                return true;
        } else if (layoutManager instanceof StaggeredGridLayoutManager)
        {
            int orientation = ((StaggeredGridLayoutManager) layoutManager)
                    .getOrientation();
            // StaggeredGridLayoutManager 且纵向滚动
            if (orientation == StaggeredGridLayoutManager.VERTICAL)
            {
                childCount = childCount - childCount % spanCount;
                // 如果是最后一行，则不需要绘制底部
                if (pos >= childCount)
                    return true;
            } else
            // StaggeredGridLayoutManager 且横向滚动
            {
                // 如果是最后一行，则不需要绘制底部
                if ((pos + 1) % spanCount == 0)
                {
                    return true;
                }
            }
        }
        return false;
    }

    @Override
    public void getItemOffsets(Rect outRect, int itemPosition,
            RecyclerView parent)
    {
        int spanCount = getSpanCount(parent);
        int childCount = parent.getAdapter().getItemCount();
        if (isLastRaw(parent, itemPosition, spanCount, childCount))// 如果是最后一行，则不需要绘制底部
        {
            outRect.set(0, 0, mDivider.getIntrinsicWidth(), 0);
        } else if (isLastColum(parent, itemPosition, spanCount, childCount))// 如果是最后一列，则不需要绘制右边
        {
            outRect.set(0, 0, 0, mDivider.getIntrinsicHeight());
        } else
        {
            outRect.set(0, 0, mDivider.getIntrinsicWidth(),
                    mDivider.getIntrinsicHeight());
        }
    }
}

主要在getItemOffsets方法中，去判断如果是最后一行，则不需要绘制底部；如果是最后一列，则不需要绘制右边，整个判断也考虑到了StaggeredGridLayoutManager的横向和纵向，所以稍稍有些复杂。最重要还是去理解，如何绘制什么的不重要。一般如果仅仅是希望有空隙，还是去设置item的margin方便。

最后的效果是：

ok，看到这，你可能还觉得RecyclerView不够强大？

但是如果我们有这么个需求，纵屏的时候显示为ListView，横屏的时候显示两列的GridView，我们RecyclerView可以轻松搞定，而如果使用ListView去实现还是需要点功夫的~~~

当然了，这只是皮毛，下面让你心服口服。

StaggeredGridLayoutManager

瀑布流式的布局，其实他可以实现GridLayoutManager一样的功能，仅仅按照下列代码：

// mRecyclerView.setLayoutManager(new GridLayoutManager(this,4));
        mRecyclerView.setLayoutManager(new StaggeredGridLayoutManager(4,  StaggeredGridLayoutManager.VERTICAL));

这两种写法显示的效果是一致的，但是注意StaggeredGridLayoutManager构造的第二个参数传一个orientation，如果传入的是StaggeredGridLayoutManager.VERTICAL代表有多少列；那么传入的如果是StaggeredGridLayoutManager.HORIZONTAL就代表有多少行，比如本例如果改为：

mRecyclerView.setLayoutManager(new StaggeredGridLayoutManager(4,
        StaggeredGridLayoutManager.HORIZONTAL));

那么效果为：

可以看到，固定为4行，变成了左右滑动。有一点需要注意，如果是横向的时候，item的宽度需要注意去设置，毕竟横向的宽度没有约束了，应为控件可以横向滚动了。

如果你需要一样横向滚动的GridView，那么恭喜你。

12693 次浏览       27

相关文章
手机软件测试用例设计实践
手机客户端UI测试分析
iPhone消息推送机制实现与探讨
Android手机开发（一）

相关文档
Android_UI官方设计教程
手机开发平台介绍
android拍照及上传功能
Android讲义智能手机开发
相关课程
Android高级移动应用程序
Android系统开发
Android应用开发
手机软件测试
最新活动计划
DeepSeek在软件测试应用实践 4-12[在线]
DeepSeek大模型应用开发实践 4-19[在线]
UAF架构体系与实践 4-11[北京]
AI智能化软件测试方法与实践 5-23[上海]
基于 UML 和EA进行分析设计 4-26[北京]
业务架构设计与建模 4-18[北京]
android人机界面指南
Android手机开发（一）
Android手机开发（二）
Android手机开发（三）
Android手机开发（四）
iPhone消息推送机制实现探讨
手机软件测试用例设计实践
手机客户端UI测试分析
手机软件自动化测试研究报告
更多...

Android高级移动应用程序
Android应用开发
Android系统开发
手机软件测试
嵌入式软件测试
Android软、硬、云整合

领先IT公司 android开发平台最佳实践
北京 Android开发技术进阶
某新能源领域企业 Android开发技术
某航天公司 Android、IOS应用软件开发
阿尔卡特 Linux内核驱动
艾默生 嵌入式软件架构设计
西门子 嵌入式架构设计
更多...
