(四)__RILJ工作流程简析

RIL概述

RIL 即 Ridio Interface Layer缩写，无线通信接口层，Android 中的实现分为RILJ和RILC两部分。RILJ属于Framework层中的Java部分( 后文使用RILJ指代RIL.java )，RILC属于HAL层中的C/C++部分(也就是rild)。RIL负责将AP层用户的通话控制信息传递给BP层Modem端，同时Modem端也会将相关处理结果返回给AP层。另外Modem状态有改变时也会主动上报给RIL层，再逐步向上传递并最终通过界面显示出来。本文仅简单介绍RILJ部分，详细分析请参看其他大神的分析。

RILJ与RILC以及Modem之间关系如图1：

图1

MO/MT在RILJ中执行流程：

1. MO在RILJ中流程：

当用户执行MO(去电)时，通过层层判断之后，系统会将相关信息传递到RILJ中，封装好后使用AT指令的方式发送到Modem端，最终由Modem端发起通话请求。在通话接通后Modem端会返回相关AT指令信息给RIL层，RIL层再向上反馈。

整个MO(去电)流程可以简单的归结为两个步骤：

(1). ( Request , Response) ，即向RILC发起Request，再由RILC向Modem发送相关AT指令，等待Modem处理并反馈结果，如DIAL操作；

(2). (Response)，即在对方接通之后，Modem会将状态信息反馈到RILJ中；

2. MT在RILJ中流程：

当Modem端收到来电信息时，会将相关来电信息通过AT指令发送给RILC，再通过RILC使用socket发送给RILJ，逐层向上传递，最终显示来电响铃界面。

MT(来电)与MO(去电)的第二步相同，通过( Response )，即Modem端主动上报状态改变信息；

我们先来看一下RILJ 的基本组成以及主要功能，图2为RILJ核心类图：

图2

通过上图我们可以看到，RILJ继承自BaseCommands实现了CommandsInterface接口，RILJ包含了三个内部类：RILRequest、RILReceiver、RILSender，分别对应mRequestsList、mSender、mReceiver三个对象。

RILJ中涉及通话控制和消息处理的关键方法：

通话控制类：

dial()，负责创建拨号RILRequest对象；

acceptCall()，负责创建接听RILRequest对象；

rejectCall()，负责创建拒接RILRequest对象；

以上方法最终会通过RILSender并使用socket方式向RILC发起相关请求。

消息处理类：

processUnsolicited()，负责处理UnSolicited反馈信息；

processSolicited()，负责处理Solicited反馈信息；

这些消息来自RILC的socket反馈，在上一篇MO(去电)流程分析中，dial最终会调用到RIL.java中的RILSender对象的相关方法，向RILC继续传递拨号信息，而MT(来电)时Modem会将相关信息发送到RILC，RILC再将信息通过socket反馈给RILJ，在RILJ中通过RILReceiver接收并开始处理。RILSender负责通过socket向RILC发送RILRequest信息，RILReceiver负责以socket方式从RILC接收Response信息。当RILJ从RILC接收到相关信息时，会逐步向上反馈，这些信息分为两类：

1. Solicited Response

请求返回消息，这类消息是上层主动请求Modem再由其返回的消息，这些消息由RILC上报给RILJ。比如当我们执行MO(去电)时，会通过RILSender发送dial类型的Request给RILC，RILC再传递给Modem端，再由Modem端发起通话请求。待对方接通之后Modem将相关信息发送到RILC，RILC将结果消息反馈给RILJ，此时由RILReceiver来接收并处理消息，这种消息就是Solicited消息。

可以简单的理解为( Request , Response )这样成对出现，此时RILC向RILJ返回的Respone就是Solicited消息。

2. UnSolicited Response

主动返回消息，这类消息由Modem端主动上报。比如当有MT(来电)时，Modem会接收到信息并向RILC发送来电消息，RILC将来电信息再发送给RILJ，这类没有request但由Modem主动上报信息就是UnSolicited信息。

可以简单的理解为Modem端主动给RILC，再由RIC上报给RILJ的( Response )消息，这类消息就是UnSolicited消息。

无论是 Solicited 还是UnSolicited Respone 消息，在RILJ中都是有RILReceiver来负责接收并处理，整个RILJ的工作可以简单的用图3来描述：

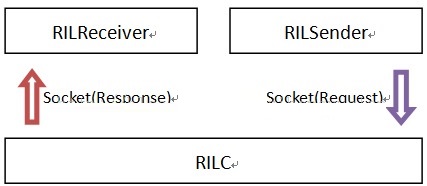

图3

RILJ包含了RILSender和RILReceiver，其中RILSender负责发送Request给RILC，RILReceiver负责接收Solicited和UnSolicited的Response信息。

RILJ工作流程

RILJ的工作内容主要是负责向RILC发起Request，以及从RILC接收Response。主要涉及三个内部类：RILRequest、RILSender、RILReceiver，主要工作包含以下三大内容：

1. RILRequest的构造；

RILRequest是RILJ的内部类，我们可以把RILRequest看成一个打包类，将相关信息进行加工处理后打包成一个规范的RILRequest并使用RILSender发送给RILC。在RILRequest类中最重要的方法莫过于obtain了，该方法完成了打包工作。我们在MO(去电)流程分析中有看到调用RILJ中的dial方法，并在dial方法中看到了RILRequest的打包代码，如下：

RILRequest rr = RILRequest.obtain(RIL_REQUEST_DIAL, result, mySimId);

这里再去看一下obtain方法的实现：

    static RILRequest obtain(int request, Message result, int simId) {
        RILRequest rr = null;
        synchronized(sPoolSync) {
            if (sPool != null) {
                rr = sPool;
                sPool = rr.mNext;
                rr.mNext = null;
                sPoolSize--;
            }
        }
        if (rr == null) {
            rr = new RILRequest();
        }
        //这里跟Android原生不同，这里多了一个参数simId用于MTK双卡手机标识哪一张SIM卡
        //static int[] sNextSerial = {0, 0, 0, 0};这里后面会从log中看到如"[233]"的编号
        //serial是Request的编号并且是唯一的
        synchronized(sSerialMonitor) {
            rr.mSerial = sNextSerial[simId]++;
        }
        //请求类型
        rr.mRequest = request;
        rr.mResult = result;//请求结果 Message对象
        rr.mParcel = Parcel.obtain();
        if (result != null && result.getTarget() == null) {
            throw new NullPointerException("Message target must not be null");
        }
        // first elements in any RIL Parcel
        rr.mParcel.writeInt(request);
        rr.mParcel.writeInt(rr.mSerial);
        return rr;
    }

2. RILSender发送Request；

在Request构造完成之后我们在dial方法中看到最终调用了send(rr)方法，这里就用到了RILSender，RILSender也是RILJ中的内部类，通过查看send方法可以知道：

    private void
    send(RILRequest rr) {
        Message msg;
        if (mSocket == null) {
            rr.onError(RADIO_NOT_AVAILABLE, null);
            rr.release();
            return;
        }
        //RILSender集成Handler因此会跳转到相应的handleMessage方法中
        msg = mSender.obtainMessage(EVENT_SEND, rr);
        acquireWakeLock();
        msg.sendToTarget();
    }

通过前面的核心类图我们可以知道，RILSender集成自Handler，因此这里会跳转到RILSender的handleMessage方法中，并执行case EVENT_SEND，代码如下：

case EVENT_SEND:
    boolean alreadySubtracted = false;
    try {
    LocalSocket s;
    //获取LocalSocket，并对socket进行判断是否正常
    s = mSocket;
    //... ...省略部分代码
    //将Request添加到链表中
    synchronized (mRequestList) {
            mRequestList.add(rr);
    }
    //... ...省略部分代码
    //定义socket发送需要的byte数组
    byte[] data;
    //获取数据
    data = rr.mParcel.marshall();
    //... ...省略部分代码
    //向socket写入数据
    s.getOutputStream().write(dataLength);
    s.getOutputStream().write(data);
    }
    //... ...省略部分代码
break;

这里使用了socket的方式将拨号请求发送给了RILC，最后又RILC向Modem端传递。在完成以上步骤之后dial流程就走到了RILC中，再由RILC向Modem端发出dial的AT指令。

3. RILReceiver接收Response；

当MO(去电)接听以及MT(来电)时，Modem端会将相关信息通过RILC发送给RILJ，负责接收的正式RILReceiver，RILReceiver也是RILJ的内部类，该类实现了Runnable接口，因此实际启动是以Thread的方式启动的。RILReceiver在PhoneProxy的构造方法中通过调用startRilReceiver启动，这里是MTK改动过，原生是直接在RIL.java的构造方法中启动线程。

RILReceiver主要完成两项工作：

(1). 维护local socket的连接；

(2). 阻塞local socket并处理RILC的Response ( Solicited 和 UnSolicited )；

RILReceiver启动之后会建立local socket并阻塞，代码如下：

        @Override
        public void
        run() {
            //... ...省略部分代码
            try {
                for (;;) {
                //... ...省略部分代码
                //建立并维护 Local Socket
                try {
                    s = new LocalSocket();
                    l = new LocalSocketAddress(socketRil,
                            LocalSocketAddress.Namespace.RESERVED);
                    s.connect(l);
                } catch (IOException ex){
                //... ...省略部分代码
                //当连接失败后休眠4s并继续尝试连接
                }
                //... ...省略部分代码
                try {
                    InputStream is = mSocket.getInputStream();
                    for (;;) {//阻塞
                        Parcel p;
                        length = readRilMessage(is, buffer);
                        if (length < 0) {
                            // End-of-stream reached
                            break;
                        }
                        p = Parcel.obtain();
                        p.unmarshall(buffer, 0, length);
                        p.setDataPosition(0);
                        //处理Respone消息(Solicited和UnSolicited)
                        processResponse(p);
                        p.recycle();
                    }
                }
                //... ...省略部分代码
        }

那么通过以上分析我们可以简单的将RILJ的工作流程总结为：打包，发送，接收三个步骤。在RILReceiver中接收到RILC的socket信息之后，使用processResponse进行处理，进而分为processUnsolicited()和processSolicited()方法。

processSolicited()方法主要完成以下三件事：

(1). 根据Response中的request serial编号找到RequestList中的对象并移除；

因为Solicited的Request是一一对应的，当处理完本次Response之后不再需要改Request对象，因此这里会移除，使用方法findAndRemoveRequestFromList()。

(2). 根据request的类型使用responseXXX方法处获取从RILC中返回的信息；

这里会有很多request类型，对应的responseXXX方法也有很多，比如responseInts()、responseVoid()、responseString()、responseOperator()等等，通过这些方法取出Parcel对象中的内容，该对象中包含了Request需要查询的信息。

(3). 将第2步获取到的信息存储到Message中并触发回调；

执行代码如下：

if (rr.mResult != null) {
    AsyncResult.forMessage(rr.mResult, ret, null);
    rr.mResult.sendToTarget();
}

我们知道RILRequest类中有定义mResult为Message类型，在obtain方法执行的时候已经对mResult进行了赋值，这里的Message就是从GSMCallTracker中传递过来的，有兴趣的童鞋自己追踪一下吧，注意看清楚dial中的参与即可。也就是说通过分析我们知道processSolicited()处理完成会携带相关信息跳转到GSMCallTracker中继续执行。

processUnsolicited()方法主要以下两件事：

(1). 根据response消息的类型使用responseXXX方法处获取从RILC中返回的信息；

这一步和processSolicited()方法的第2步类似，并将从Parcel对象中获取到的数据保存到局部变量Object类型的对象ret中。

(2). 使用notifyRegistrants()方法将相关信息通知到订阅者( Subscribe )；

因为这里使用的是观察者模式( Publisher-Subscribe )，相关订阅者会根据获取到不同的信息作出与之对应的反应。

对于MO(去电)而言，整个过程既包含了processSolicited()也包含了processUnsolicited()。为什么这么说呢？当我们执行dial操作后，会将相关信息发送到Modem端，此时执行的步骤是DIAL，Modem端发起DIAL成功后返回给RILJ，这个步骤就是( Request , Respone )。之后如果对方接通了那么Modem会将相关信息反馈给RILJ，这个步骤即( Respone )，通过Radio Log可以看到：

(a). 拨号Request和Respone

D/RILJ ( 966): RIL(1) :[0253]> DIAL

D/RILJ ( 966): RIL(1) :[0253]< DIAL

(b). 返回MO接通的Respone

V/RILJ ( 966): RIL(1) :[UNSL RIL]< UNSOL_CALL_PROGRESS_INFO {1, 6, 0, 1, 0, 0, 13800138000, 145, }

至于MO接通后返回信息里面的参数这里不详细解释，主要是AT指令中携带的信息，不同硬件平台会有一些自己的定制。对于Request和Respone并不一定是连续出现在Log中的，我们只需要查看其唯一的serial编号即可找到Request对应的Respone。另外，在RILJ的Log中我们可以根据大于(＞)符号和小于(＜)符号来判断是Request还是Response，即：

(I). 大于符号(＞)对应Request，表示RILJ向RILC发送请求；

(II). 小于符号(＜)对应Response，表示RILC向RILJ反馈信息；

前面我们说过Solicited信息是成对出现的，通过log也能证明这一点，平时查看Log可以根据request的serial编号来找到对应的response。在完成以上拨号操作之后Solicited信息就执行完毕了，接下来是等待对方接通，若对方接通则Modem会收到相应的指令并向RILC传递接通信息。该信息由Modem主动上报，因此属于UnSolicited信息，由processUnsolicited()方法来处理。

总结

RILJ的主要作用是将通话控制信息使用socket传递给RILC，RILC再使用AT指令传递给Modem端；RILC通过socket返回的Modem处理结果给RILJ并通知上层应用；可以说RILJ在Android Telephony结构中有着承上启下的作用。

RILJ的主要工作内容可以概括为以下三点：

1. 构造打包RILRequest；

2. RILSender通过socket向RILC发起request；

3. RILReceiver通过socket结构RILC反馈response；

RILReceiver接收到的消息分为两类：

1. Solicited Response，与之对应的处理方法是processSolicited()；

2. UnSolicited Response，与之对应的处理方法是processUnsolicited()；

(五)__MT(来电)流程分析

概述

上一篇文章简单分析了RILJ的工作流程，实际上MTK对于RILJ的改动还是较大的，添加了很多request和respone类型。对于MT(来电)来讲，首先还是会由Modem接收到信息，然后发给RILC，RILC再发送给RILJ，并在RILJ的RILReceiver中接收到并进行处理。MTK对于Modem侧的AT指令进行一些定制，这和AOSP原生使用CLCC方式后去来电信息不同，MTK这里使用了自己添加的AT指令ECPI来反馈通话状态改变的信息。后面会针对MTK的log进行一个简单的分析，根据log来分析 MO/MT 流程，其中会涉及AT log和main log。

通过上一篇文章《Android 4.4 Kitkat Phone工作流程浅析(四)__RILJ工作流程简析》的分析，我们知道RILJ会从RILC收到Solicited和Unsolicited信息，并对之进行处理之后向上反馈。本次分析的MT(来电)流程，就属于Unsolicited信息，而信息从RILJ中的RILReceiver的run方法中开始。首先我们先看到RILJ与RILC的简单交互图，当RILJ收到RILC的Unsolicited信息时，RILReceiver开始处理。

先来看看MT(来电)的整个流程图：

通过上图可以知道，整个MT(来电)过程分为三个部分：Telephony framework、TeleService、InCallUI。来电信息通过处理并逐层传递，最终显示到界面上。界面主要包括：CallCardFragment、CallButtonFragment、AnswerFragment内容的更新。

Telephony framework处理

通过RILReceiver接收到MT(来电)信息，RILC将相关来电信息通过socket发送给RILJ，RILReceiver接收到之后进行读取并打包进行上报。整个流程如下图：

整个过程看起来比较清晰，但实际跟踪起来还是比较麻烦的，这里运用到了观察者模式也就是RegistrantList和Registrant，使用handler来传递信息。

RegistrantList消息处理

这里实际上使用的是观察者模式，即：

RegistrantList：通知者

通过add()/addUnique()、remove()方法负责添加、删除通知者，使用notifyRegistrants()方法发出通知；
Registrant：观察者

通过internalNotifyRegistrant()响应通知者发出的通知；

RegistrantList的工作流程大致如下：

(1). RegistrantList通过registerForXXX方法注册观察者Registrant的方法；

在BaseCommands.java中可以看到registerForCallProgressInfo()方法，如下：

protected RegistrantList mCallProgressInfoRegistrants = new RegistrantList();
//注册观察者
public void registerForCallProgressInfo(Handler h, int what, Object obj) {
    Registrant r = new Registrant (h, what, obj);
    mCallProgressInfoRegistrants.add(r);
}
//取消注册观察者
public void unregisterForCallProgressInfo(Handler h) {
    mCallProgressInfoRegistrants.remove(h);
}

这是对Registrant对象进行了赋值：

WeakReference   refH;
int             what;
Object          userObj;
public Registrant(Handler h, int what, Object obj) {
    refH = new WeakReference(h);
    this.what = what;
    userObj = obj;
}

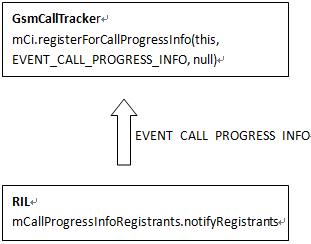

那么这个registerForCallProgressInfo在哪里调用的呢？在GsmCallTracker的构造方法中可以看到：

mCi.registerForCallProgressInfo(this, EVENT_CALL_PROGRESS_INFO, null);

也就是说在GsmCallTracker初始化的时候完成了注册过程。

(2). 调用notifyRegistrants触发Handler的handleMessage回调；

注册完毕之后又是如何触发的呢？我们在RIL.java的ProcessUnsolicited方法中，来电时会上报以下RIL_UNSOL_CALL_PROGRESS_INFO信息，该信息由底层上报，并执行以下方法：

mCallProgressInfoRegistrants.notifyRegistrants(new AsyncResult (null, ret, null));

这里的notifyRegistrants实际为RegistrantList的方法：

public void notifyRegistrants(AsyncResult ar){
    internalNotifyRegistrants(ar.result, ar.exception);
}
private synchronized void internalNotifyRegistrants (Object result, Throwable exception) {
    for (int i = 0, s = registrants.size(); i < s ; i++) {
        Registrant  r = (Registrant) registrants.get(i);
        r.internalNotifyRegistrant(result, exception);
    }
}

通过registrants.get(i)方法获取其中的Registrant对象，并调用Registrant的internalNotifyRegistrant方法，其中registrant为ArrayList对象，通过其中的add方法添加：

public synchronized void add(Registrant r) {
    removeCleared();
    registrants.add(r);
}

在前面有提到registerForCallProgressInfo方法调用了add方法。继续查看r.internalNotifyRegistrant方法，在Registrant.java中：

internalNotifyRegistrant (Object result, Throwable exception) {
Handler h = getHandler();
    if (h == null) {
        clear();
        Log.d("Registrant", "internalNotifyRegistrant(): Warning! Handler is null, it could be already GCed.
( what=" + what + ", userObj=" + userObj + ", result=" + result + ", exception=" + exception + " )");
    } else {
        Message msg = Message.obtain();
        msg.what = what;
        msg.obj = new AsyncResult(userObj, result, exception);
        h.sendMessage(msg);
    }
}

看到这里后，我们知道了最后消息的传递是使用handler的sendMessage()方法。经过了上面的种种之后，整个Registrant的工作流程如下：

通过观察者模式，消息逐步传递到了GsmCallTracker中，在这里一方面继续将信息向上传递，另一方面这里调用了updatePhoneState()方法，该方法最后会使用broadcast的方式，发出TelephonyManager.ACTION_PHONE_STATE_CHANGE的广播，该广播用于通知Phone状态改变，API中提供监听PhoneState改变的广播就是这里负责通知的。

TeleService消息处理

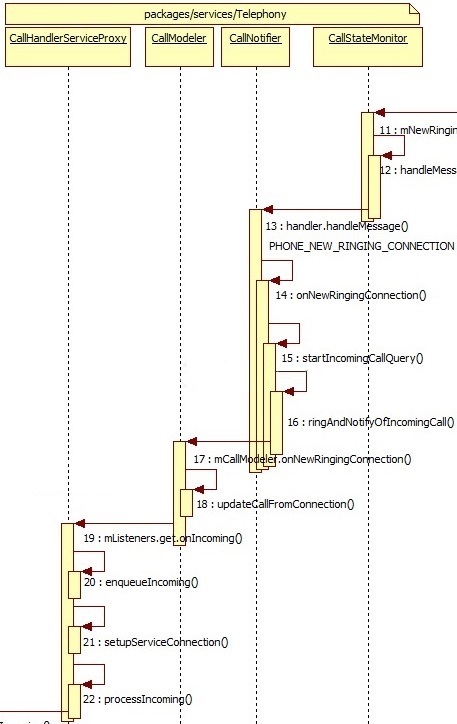

经过Telephony framework中的各种处理后，来电信息就传递到了TeleService中。在TeleService中会查询来电号码的信息，比如归属地，是否是已知联系人等，将这些查询到的消息保存到Connection对象中，再将其传递给InCallUI进行最后的显示。整个处理流程如下：

这一块原来是放在Phone中进行处理的，在4.4中Phone一分为二，TeleService在后台负责相关数据的查询和获取，InCallUI负责取出TeleService中的数据并进行界面显示更新。这里的CallStateMonitor正如其名，用于注册监听Phone的状态改变并统一发起通知。CallNotifier和CallModeler均添加了CallStateMonitor的Listener，一旦Phone状态改变即可通过Handler的handleMessage回调到相关注册类中，并进行一些处理。

因为我们这里仅分析MT(来电)流程，其中附带的响铃以及点亮屏幕等流程这里就不详述，在来电的时候并不是直说只有EVENT_NEW_RINGING_CONNECTION，还有EVENT_PRECISE_CALL_STATE_CHANGED和EVENT_INCOMING_RING等，每一个状态对应一种处理。这些状态在CallManager中处理之后便通过CallStateMonitor进行回调处理。

startIncomingCallQuery()方法负责查询来电号码的相关信息，CallModeler将查询结果放入Connection对象中，并触发Listener的回调方法onIncoming()。CallModeler中包含了很多重要的方法，CallModeler继承自Handler，CallHandlerServiceProxy注册了其Listener，CallModeler处理完Connection之后会回调到CallHandlerServiceProxy中。
CallModeler主要对Connection进行处理，并且用Connection来标识一个通话，在代码顶部的注释中可以发现：

/**
 * Creates a Call model from Call state and data received from the telephony
 * layer. The telephony layer maintains 3 conceptual objects: Phone, Call,
 * Connection.
 *
 * Phone represents the radio and there is an implementation per technology
 * type such as GSMPhone, SipPhone, CDMAPhone, etc. Generally, we will only ever
 * deal with one instance of this object for the lifetime of this class.
 *
 * There are 3 Call instances that exist for the lifetime of this class which
 * are created by CallTracker. The three are RingingCall, ForegroundCall, and
 * BackgroundCall.
 *
 * A Connection most closely resembles what the layperson would consider a call.
 * A Connection is created when a user dials and it is "owned" by one of the
 * three Call instances.  Which of the three Calls owns the Connection changes
 * as the Connection goes between ACTIVE, HOLD, RINGING, and other states.
 *
 * This class models a new Call class from Connection objects received from
 * the telephony layer. We use Connection references as identifiers for a call;
 * new reference = new call.
 *
 * TODO: Create a new Call class to replace the simple call Id ints
 * being used currently.
 *
 * The new Call models are parcellable for transfer via the CallHandlerService
 * API.
 */
//大致信息如下：
//根据从Telephony framework层返回的Call状态和数据创建一个Call model。
Telephony framework层包含3个概念性的对象：Phone、Call、Connection；
//Phone包含的类型有：GSMPhone、SipPhone、CDMAPhone等，
一般来讲，在一个生命周期里仅存在三种类型中的其中一种。
//在一个生命周期中Call有三个引用：RingingCall、ForegroundCall、BackgroundCall。
//一般来说Connection被用来表示通话。当用户拨号时便会创建Connection，
其隶属于三种类型的Call。Connection的状态包含：ACTIVE、HOLD、RINGING等。
//Modeler中的Connection对象<span style="font-family: Arial, Helvetica, sans-serif;">
来自于</span><span style="font-family: Arial, Helvetica, sans-serif;">从telephony framework层，
并且，使用Connection的引用来标识一个通话。</span>
//Modeler将相关数据通过CallHandlerService传递给InCallUI。

完成以上处理之后就进入了CallHandlerServiceProxy中，通过其名称我们大致可以推断是一个代理类。它主要完成信息的传输，代码如下：

@Override
public void onIncoming(Call call) {
    // 清空重链接计数.
    resetConnectRetryCount();
    synchronized (mServiceAndQueueLock) {
        if (mCallHandlerServiceGuarded == null) {
            if (DBG) {
                Log.d(TAG, "CallHandlerService not connected.  Enqueue incoming.");
            }
            //设置操作类型为QueueParams.METHOD_INCOMING
            enqueueIncoming(call);
            //与InCallUI中的CallHandlerService建立连接，使用bindService
            setupServiceConnection();
            return;
        }
    }
    //第二次再处理来电信息，第一次如果没有建立连接则会先执行上面的代码
    processIncoming(call);
}

整个过程分解为以下三步：

(1). 设置界面处理类型；

因为这里是来电，因此类型为QueueParams.METHOD_INCOMING。

enqueueIncoming(call);
private void enqueueIncoming(Call call) {
    getQueue().add(new QueueParams(QueueParams.METHOD_INCOMING, new Call(call)));
}

(2). 与CallHandlerService建立连接；

使用的是bindService来建立Service的连接。

if (!mContext.bindService(serviceIntent, mConnection, Context.BIND_AUTO_CREATE)) {
    // This happens when the in-call package is in the middle of being installed
    Log.w(TAG, "Could not bind to default call handler service: " + serviceIntent.getComponent());
    failedConnection = true;
}

(3). 处理来电操作processIncoming；

执行上面两步之后会return，但来电信息并不是只有一次上报，因此在建立CallHandlerService连接之后再执行processIncoming。

private void processIncoming(Call call) {
    //... ...省略
        synchronized (mServiceAndQueueLock) {
            if (mCallHandlerServiceGuarded != null) {
                mCallHandlerServiceGuarded.onIncoming(call,
                        RejectWithTextMessageManager.loadCannedResponses());
            }
    //... ....省略
}
private void onCallHandlerServiceConnected(ICallHandlerService callHandlerService) {
    //... ...省略
    mCallHandlerServiceGuarded = callHandlerService;
    //... ...省略
}
onCallHandlerServiceConnected(ICallHandlerService.Stub.asInterface(service));

通过以上步骤之后所以的数据已经获取完毕，接下来需要更新界面UI了。

InCallUI界面更新

经过前面Telephoney framework和TeleService处理之后，已经获取到了UI界面所需要的数据，在InCallUI中要做的仅仅是将相关数据更新的界面上。整个流程如图：

在CallHandlerService中，首先会执行onIncoming()方法，并进而跳转到CallList中。

mCallList.onIncoming(entry.getKey(), entry.getValue());

这里的CallList包含了各种call的处理方法，并将处理结果通知感兴趣的类( 也就是注册了其Listener的类 )，主要是InCallPresenter。这里还会去更新call的id信息，这个id信息存储在HashMap中，比如当需要使用或者查找call可以根据id来查找，CallList主要是对Call进行列表化。

在完成call列表化之后便会通知相应的presenter，这里是MT(来电)流程。所以主要涉及到两个presenter即AnswerPresenter和InCallPresenter。前者负责来电接听/拒接控件的更新显示，后者负责CallCard和CallButton以及VTCall ( MTK加入的VideoCall )的界面更新显示。

通过CallCardPresenter中的onStateChange()方法，回调到CallCardFragment，并使用ui.setXXX()方法设置界面元素的内容，这里CallCard的更新可以查看《Android 4.4 Kitkat Phone工作流程浅析(二)__UI结构分析》，里面有涉及CallCard的更新流程。

小结

MT(来电)从Modem端发起，最终显示到界面上，整个过程的传递大致可以分为以下三个步骤：

1. Telephony framework处理；

主要对来电信息进行初步加工与分类。

2. TeleService处理；

完成对Telephony framework加工后的消息进行记录登记，并获取显示界面所需要的各种数据。

3. InCallUI界面显示更新

接收TeleService传递过来的更新请求，并将相关联系人数据更新到界面上。

虽然简单的将MT(来电)流程分成了三个部分，但通过代码的查看可以知道，在此过程中有很多分支。比如：来电响铃，Notification通知等等，这些都属于MT(来电)流程的一部分。对于Android 4.4来讲，Phone模块一分为二即InCallUI和TeleService，google实际上将界面显示逻辑与后台处理逻辑进行了更好的分离，对比Android 4.2的Phone可以知道，在Android 4.4 的Phone中很多东西都比以前明确和清晰。特别是界面更新这一块，引入了Presenter和Fragment的方式，使得逻辑更加清楚。

虽然简单的理清了MT(来电)的整个流程，但很多细节地方还值得推敲。MTK在原生Android 4.4 的基础上又添加和修改了许多东西，对于这一块MTK很大程度上是为了复用自己以前的代码，所以很多地方看起来杂乱无章，与原生Android 4.4 的代码相比显得格格不入。

之前有做过Android 4.2的MT来电流程分析，就不单独发出来了，以附件的形式以供大家下载，点这里下载。

文中相关图片资源下载可点击这里。
