Android 4.4 Kitkat Phone工作流程浅析

作者 yihongyuelan的博客，火龙果软件发布于 2014-04-29

(一)__概要和学习计划

美国时间 2013 年 10 月 31 日， Google 正式发布了全新版本的移动操作系统 Android 4.4 KitKat 。据 google官方介绍，Android 4.4 降低了硬件的需求，提高了程序运行效率。距离 4.4 发布已经过去3个月了，不少朋友也已经体验到了 4.4 所带来的快感，大家可以用过刷入三方ROM(比如知名的CM ROM等)体验Android 4.4。但从目前来看，基于MTK平台的设备，几乎还没有运行Android 4.4 的设备，OEM厂商拿到系统之后会做许多定制，比如MTK就比高通的定制更多，这也就是为什么国内许多厂商直接拿到MTK的方案就可以出货的原因，当然这也造成了铺货时间更慢。

因工作原因，这里就以MTK平台Android 4.4为例(后文例子代码使用MTK平台 Android 4.4 代码，但基于各方面原因只标注关键代码，以调用时序图为主)，整理并记录 Android 4.4 Phone 的工作流程。虽然MTK对于Android的源码定制修改较多，但整体结构还是可以与原生进行对比的。

我们知道通话功能(Telephony)是手机最基本，也是最终要的功能，因此 Google对于这块的改动历来是最少的。在经过了数次迭代之后，我们在 4.4 上发现 Google 对 Phone 模块进行了较大的改动。从图1可以大致看到相关的改动：

原来的Phone应用不见了，取而代之的是Dialer和TeleService，为什么这里把InCallUI单独列出来呢？实际上我们单独去编译InCallUI也是可以生成对应的APK的，但实际上push到手机中却没有效果，因为Dialer的Android.mk中已经将InCallUI的代码包含，也就是已经将InCallUI的代码打包到了Dialer.apk中。如下：

src_dirs := src $(contacts_common_dir)/src $(incallui_dir)/src
res_dirs := res $(contacts_common_dir)/res $(incallui_dir)/res
LOCAL_SRC_FILES := $(call all-java-files-under, $(src_dirs))
LOCAL_RESOURCE_DIR := $(addprefix $(LOCAL_PATH)/, $(res_dirs))
LOCAL_AAPT_FLAGS := \
    --auto-add-overlay \
    --extra-packages com.android.contacts.common \
    --extra-packages com.android.incallui

从整体上来讲，也就是说把原来的Phone分成了几块，Dialer现在是拨号应用，TeleService是Server端，InCallUI负责显示。相对于 4.4 之前的Phone应用来说，这样更改后结构更加清晰明了。

(二)__UI结构分析

概述

之前有分析过Android 4.2的InCallScreen结构(传送门)，但后面Google发布了Android 4.4即Kitkat，遂决定以之前的文章为模板，重新整理并记录。在4.4中当有来电或去电时，显示给用户的界面如图1，在4.4之前称之为InCallScreen，但在4.4之后叫做InCallActivity。在4.4中我们调出的拨号盘界面，实际为DialtactsActivity并隶属于Dialer应用。4.4 中界面分为3块，CallCardFragment、CallButtonFragment、AnswerFragment，如下所示：

图 1 InCallActivity界面(左：接通右：来电)

InCallActivity布局分析

在InCallActivity.java中，实现了对界面的初始化，在4.4中界面的布局是通过fragment来完成的，即incall_screen.xml，代码如下：

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/main">
    <!-- MTK VideoCall fragment -->
    <FrameLayout
        android:id="@+id/vtCallFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
    <LinearLayout
        android:id="@+id/in_call_and_button_container"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <RelativeLayout
             android:id="@+id/in_call_card_container"
             android:layout_width="match_parent"
             android:layout_height="match_parent"
             android:layout_weight="1">
           <!-- CallCard fragment 用于显示联系人信息 -->
           <fragment
                android:name="com.android.incallui.CallCardFragment"
                android:id="@+id/callCardFragment"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:layout_alignParentTop="true"
                android:layout_alignParentStart="true" />
            <!-- 拨号盘 独立出来易于复用 -->
            <fragment
                android:name="com.android.incallui.DialpadFragment"
                android:id="@+id/dialpadFragment"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:layout_alignParentTop="true"
                android:layout_alignParentStart="true" />
        </RelativeLayout>
        <!-- 控制按钮 也就是原来的InCallTouchUi -->
        <fragment android:name="com.android.incallui.CallButtonFragment"
                  android:id="@+id/callButtonFragment"
                  android:layout_width="match_parent"
                  android:layout_height="wrap_content"/>
    </LinearLayout>
    <!-- 来电接听/挂断控件 原始使用的系统的GlowpadView -->
    <fragment android:name="com.android.incallui.AnswerFragment"
              android:id="@+id/answerFragment"
              android:layout_width="match_parent"
              android:layout_height="wrap_content"
              android:layout_alignParentBottom="true"
              android:layout_centerHorizontal="true"
              android:gravity="top"
              android:layout_gravity="bottom|center_horizontal"
              android:layout_marginBottom="@dimen/glowpadview_margin_bottom"
              android:visibility="gone" />
    <!-- 会议电话管理界面 -->
    <fragment android:name="com.android.incallui.ConferenceManagerFragment"
              android:id="@+id/conferenceManagerFragment"
              android:layout_width="match_parent"
              android:layout_height="match_parent"
              android:layout_alignParentTop="true"
              android:layout_alignParentStart="true"
              android:layout_alignParentBottom="true"
              android:layout_alignParentEnd="true" />
</FrameLayout>

从整个布局来看，4.4使用fragment代替了原来写死的布局。一方面更能体现出模块化设计，另一方面对于不同屏幕尺寸的适配也更为容易。根据布局文件，InCallActivity主要包括以下几个部分：

1.callCardFragment：用于显示联系人信息及通话时间等；

2.callButtonFragment：通话界面下方的控制按钮，之前叫做InCallTouchUi；

3.conferenceManagerFragment：会议电话的界面；

4.vtCallFragment：视屏通话控件；

5.dialpadFragment：拨号盘显示控件。

6.answerFragment：来电控制控件，用于操作接听/拒接/短信快捷回复。

总的来讲4.4的布局改动不大，取而代之的是使用更加模块化的布局方式。下面主要展示常见的基础布局，包括callCardFragement、callButtonFragment、answerFragment。

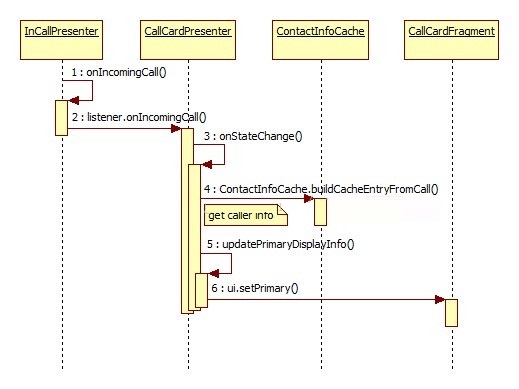

callCardFragment通话信息展示

callCardFragment控件，实际上显示的信息主要为通话联系人的相关信息，整个布局显示如下图2：

图 2 callCardFragment界面

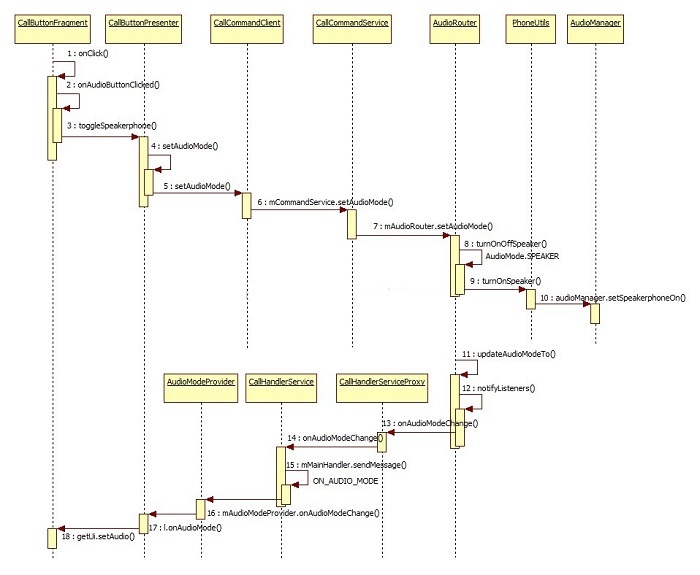

callButtonFragment通话控制界面

在4.4中不再称为InCallTouchUi，而是把下方的控制按钮使用fragment包装了起来，相应的布局可以在call_button_fragment.xml中查看。如图3：

图 3 callButtonFragment

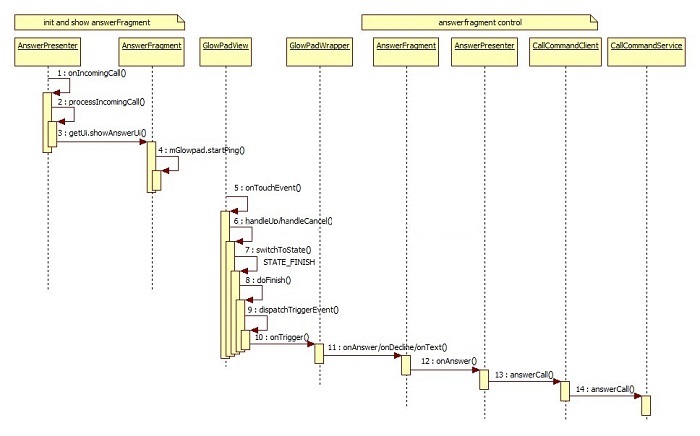

answerFragment来电控制界面

这里所说的来电控制界面实际为4.4之前的MultiWaveView，。如图4：

图 4 answerFragment

InCallActivity初始化流程

在InCallActivity的onCreate方法中，完成了各个组件(fragment)的初始化，主要在方法initializeInCall中，代码如下：

private void initializeInCall() {
        if (mCallButtonFragment == null) {
            mCallButtonFragment = (CallButtonFragment) getFragmentManager()
                    .findFragmentById(R.id.callButtonFragment);
            mCallButtonFragment.getView().setVisibility(View.INVISIBLE);
        }


        if (mCallCardFragment == null) {
            mCallCardFragment = (CallCardFragment) getFragmentManager()
                    .findFragmentById(R.id.callCardFragment);
        }


        //... ...省略
    }

然后更新了状态栏以及近距离感应器的状态，另外MTK对AOSP多了一些定制加入了一些自己的东西，比如SIMInfoWrapperr就是用于显示保存SIM卡信息用的。相对于4.4之前的代码来说，InCallActivity实际上取代了InCallScreen的功能，初始化流程详细请查看代码。这里得提一下InCallUI中的presenter，它相当于是状态机，保存各种状态，而fragment用于承载显示。

InCallActivity初始化时序图如下：
