Android游戏开发之使用AnimationDrable实现Frame动画（十八）

分享到

发布于 2011-11-01

Android开发中在制作2D帧动画中提供了使用XML配置动画文件的方式绘制，也就是说Android底层提供了动画播放的接口，那么我们分析一下如何调用它的接口来绘制动画。首先在工程res资源文件夹下创建anim动画文件夹，在这个文件夹中建立一个animation.xml文件，这样它的路径就为re/anim/animation.xml。

看看内容应该是很好理解的，<animation-list>为动画的总标签，这里面放着帧动画 <item>标签，也就是说若干<item>标签的帧组合在一起就是帧动画了。<animation-list > 标签中android:oneshot="false" 这是一个非常重要的属性，默认为false 表示动画循环播放，如果这里写true 则表示动画只播发一次。 <item>标签中记录着每一帧的信息android:drawable="@drawable/a"表示这一帧用的图片为"a"，下面以此类推。 android:duration="100" 表示这一帧持续100毫秒，可以根据这个值来调节动画播放的速度。

<animation-list xmlns:android="http://schemas.android.com/apk/res/android" android:oneshot="false">

</animation-list>

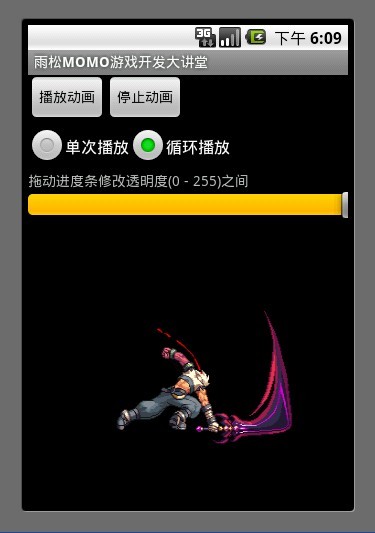

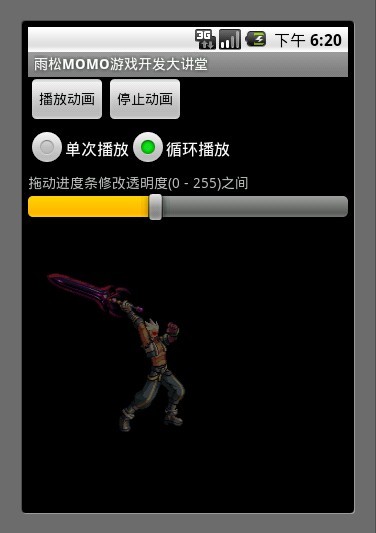

下面这个例子的内容为播放动画与关闭动画、设置播放类型单次还是循环、拖动进度条修改动画的透明度，废话不多说直接进正题~~

<?xml version="1.0" encoding="utf-8"?>

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:orientation="vertical"

android:layout_width="fill_parent"

android:layout_height="fill_parent"

<LinearLayout

android:orientation="horizontal"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

<Button

android:id="@+id/button0"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="播放动画"

<Button

android:id="@+id/button1"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="停止动画"

</LinearLayout>

<RadioGroup android:id="@+id/radiogroup"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:orientation="horizontal">

<RadioButton

android:id="@+id/checkbox0"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:checked="true"

android:text="单次播放"

<RadioButton

android:id="@+id/checkbox1"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="循环播放"

</RadioGroup>

<TextView

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="拖动进度条修改透明度(0 - 255)之间"

<SeekBar

android:id="@+id/seekBar"

android:layout_width="fill_parent"

android:layout_height="wrap_content"

android:max="256"

android:progress="256"/>

<ImageView

android:id="@+id/imageView"

android:background="@anim/animation"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

</LinearLayout>

这是一个比较简单的布局文件，应该都能看懂吧。我主要说一下最后的这个 ImageView，它就是用来显示我们的动画。这里使用android:background="@anim/animation"设置这个ImageView现实的背景为一个动画，动画资源的路径为res/anim/animation.xml ，当然设置background同样也可以在代码中设置。

imageView.setBackgroundResource(R.anim.animation);

通过getBackground方法就可以拿到这个animationDrawable对象。

/**拿到ImageView对象**/

imageView = (ImageView)findViewById(R.id.imageView);

/**通过ImageView对象拿到背景显示的AnimationDrawable**/

animationDrawable = (AnimationDrawable) imageView.getBackground();

AnimationDrawable 就是用来控制这个帧动画，这个类中提供了很多方法。

animationDrawable.start(); 开始这个动画

animationDrawable.stop(); 结束这个动画

animationDrawable.setAlpha(100);设置动画的透明度, 取值范围(0 - 255)

animationDrawable.setOneShot(true); 设置单次播放

animationDrawable.setOneShot(false); 设置循环播放

animationDrawable.isRunning(); 判断动画是否正在播放

animationDrawable.getNumberOfFrames(); 得到动画的帧数。

将这个例子的完整代码贴上

import android.app.Activity;

import android.graphics.drawable.AnimationDrawable;

import android.os.Bundle;

import android.util.Log;

import android.view.View;

import android.view.View.OnClickListener;

import android.widget.Button;

import android.widget.ImageView;

import android.widget.RadioButton;

import android.widget.RadioGroup;

import android.widget.SeekBar;

import android.widget.SeekBar.OnSeekBarChangeListener;

public class SimpleActivity extends Activity {

/**播放动画按钮**/

Button button0 = null;

/**停止动画按钮**/

Button button1 = null;

/**设置动画循环选择框**/

RadioButton radioButton0= null;

RadioButton radioButton1= null;

RadioGroup radioGroup = null;

/**拖动图片修改Alpha值**/

SeekBar seekbar = null;

/**绘制动画View**/

ImageView imageView = null;

/**绘制动画对象**/

AnimationDrawable animationDrawable = null;

@Override

public void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.simple);

/**拿到ImageView对象**/

imageView = (ImageView)findViewById(R.id.imageView);

/**通过ImageView对象拿到背景显示的AnimationDrawable**/

animationDrawable = (AnimationDrawable) imageView.getBackground();

/**开始播放动画**/

button0 = (Button)findViewById(R.id.button0);

button0.setOnClickListener(new OnClickListener() {

@Override

public void onClick(View arg0) {

/**播放动画**/

if(!animationDrawable.isRunning()) {

animationDrawable.start();

}

});

/**停止播放动画**/

button1 = (Button)findViewById(R.id.button1);

button1.setOnClickListener(new OnClickListener() {

@Override

public void onClick(View arg0) {

/**停止动画**/

if(animationDrawable.isRunning()) {

animationDrawable.stop();

}

});

/**单次播放**/

radioButton0 = (RadioButton)findViewById(R.id.checkbox0);

/**循环播放**/

radioButton1 = (RadioButton)findViewById(R.id.checkbox1);

/**单选列表组**/

radioGroup = (RadioGroup)findViewById(R.id.radiogroup);

radioGroup.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {

@Override

public void onCheckedChanged(RadioGroup radioGroup, int checkID) {

if(checkID == radioButton0.getId()) {

//设置单次播放

animationDrawable.setOneShot(true);

}else if (checkID == radioButton1.getId()) {

//设置循环播放

animationDrawable.setOneShot(false);

}

//发生改变后让动画重新播放

animationDrawable.stop();

animationDrawable.start();

}

});

/**监听的进度条修改透明度**/

seekbar = (SeekBar)findViewById(R.id.seekBar);

seekbar.setOnSeekBarChangeListener(new OnSeekBarChangeListener() {

@Override

public void onStopTrackingTouch(SeekBar seekBar) {

}

@Override

public void onStartTrackingTouch(SeekBar seekBar) {

}

@Override

public void onProgressChanged(SeekBar seekBar, int progress, boolean frameTouch) {

/**设置动画Alpha值**/

animationDrawable.setAlpha(progress);

/**通知imageView 刷新屏幕**/

imageView.postInvalidate();

}

});

}

拖动进度条设置Alpha值的时候一定要使用 imageView.postInvalidate(); 方法来通知UI线程重绘屏幕中的imageView 否则会看不到透明的效果。这里切记切记~~
