持续集成工具篇:Jenkins 与流水线管理

作者:知了一笑
  2459  次浏览      15
 2022-3-22

编辑推荐:
本篇文章主要描述 Jenkins 基础用法 ,希望对您的学习有所帮助。
本文来自于InfoQ,由火龙果软件Alice编辑推荐。

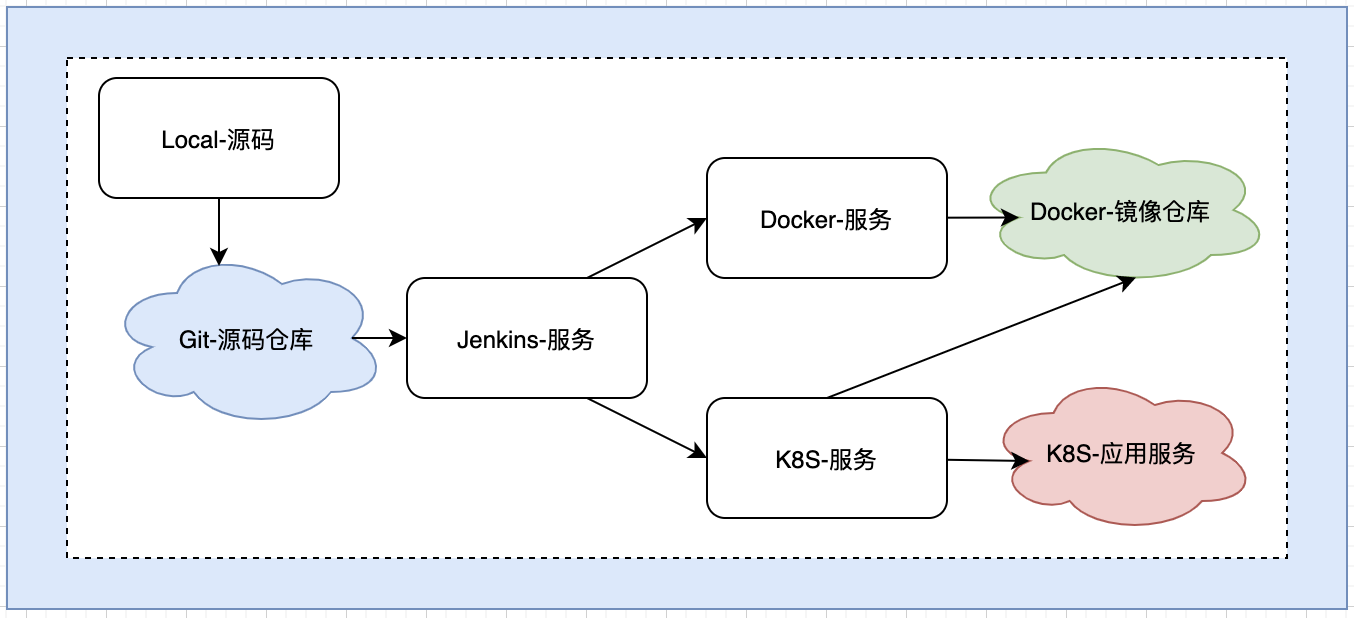

前言:该文章,围绕持续集成:Jenkins+Docker+K8S 相关组件,实现自动化管理源码编译、打包、镜像构建、部署等操作;

一、Jenkins 安装

1、环境部署

下载 Jenkins 包

java -jar jenkins.war --httpPort=8090

注意这里直接下载 war 文件,以 Java 服务的形式启动。

  • 环境:war 运行
  • 版本:2.289.3
  • 类型:Generic Java package (.war)

启动命令

java -jar jenkins.war --httpPort=8090

启动日志

Jenkins is fully up and running

访问本地端口:8090

该页面会提示初始登录密码的位置,查看该文件中初始密码,并完成登录。

/.jenkins/secrets/initialAdminPassword

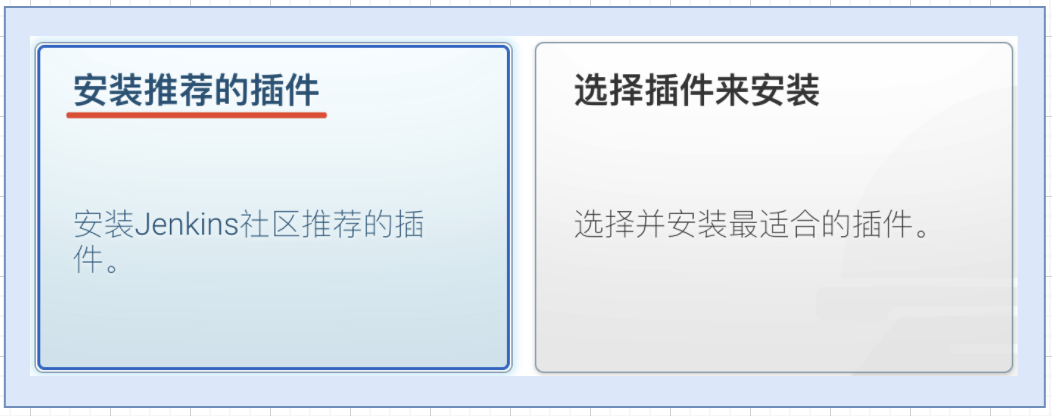

安装推荐插件

登录之后先把推荐的插件装上。

创建用户

插件安装完成之后会提示创建用户。

账号:admin 密码:admin

这样初始化完成。

重新启动:restart

Jenkins_url/restart

2、配置与插件

基础配置

打开: Manage-Jenkins 选项,配置 Global-Tool-Configuration 选项:

- 查看JDK安装目录
/usr/libexec/java_home -V
- 查看Git安装目录
which git
- 查看Maven安装目录
mvn -v

配置组件:JDK、Git、Maven,采用开发环境的组件版本;

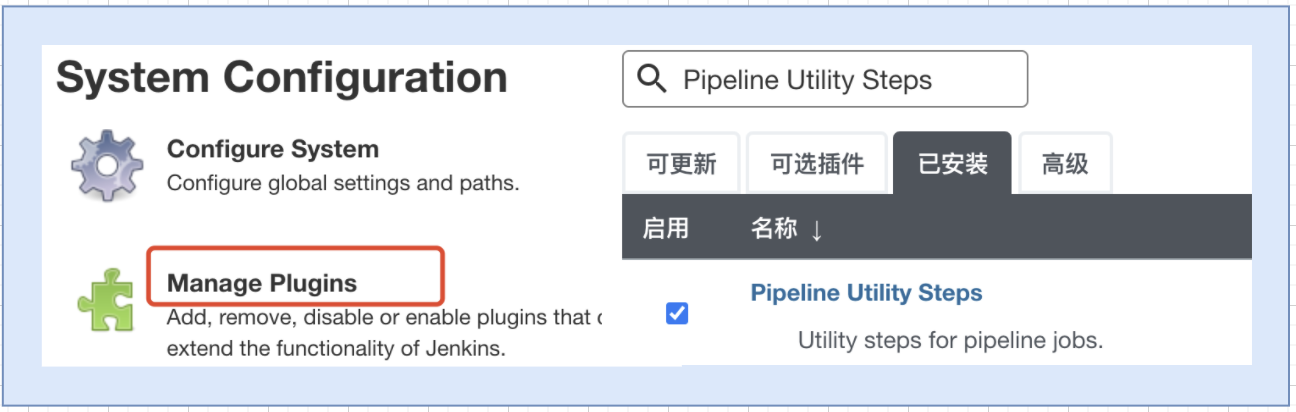

插件安装

安装如下插件:

1、Maven插件
Maven Integration plugin
2、Pipeline插件
Pipeline Utility Steps

二、本地 Git 打包

简介:基于 Jenkins 完成本地的 Git 仓库项目打包;

1、新建 Item

  • 任务名称:MavLoc,处理本地 maven 工程;
  • 任务类型:选择构建 maven 项目;

2、构建记录管理

保持构建的天数:3 天,保持构建的最大个数:10 个;

3、构建过程

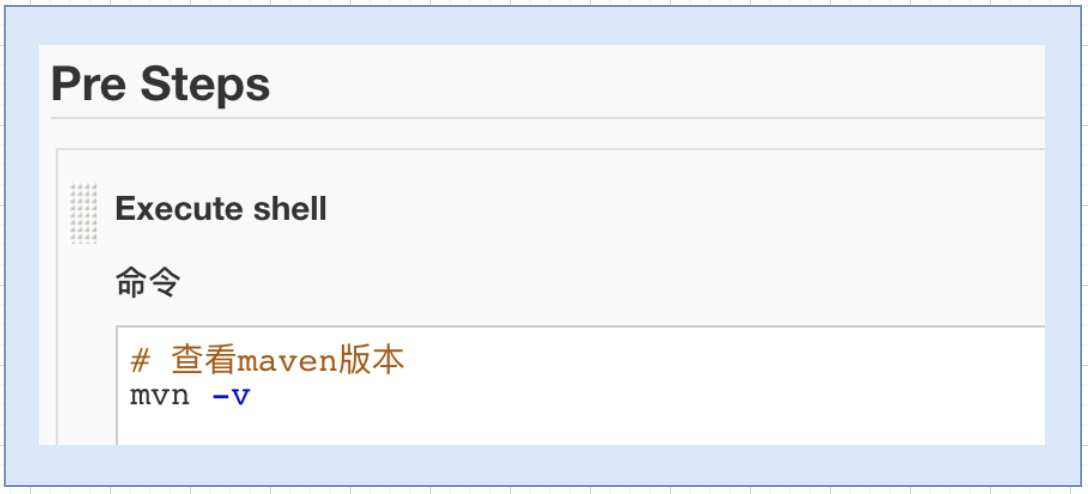

前置 Pre-Steps 步骤,这里执行一次 maven 版本查看:

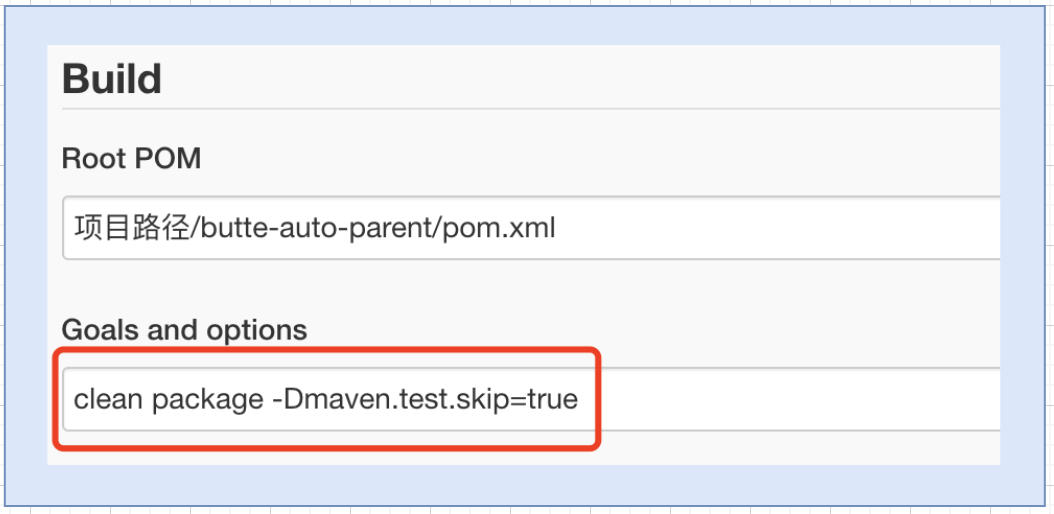

构建 Build 步骤,这里直接写项目的 pom 路径,注意执行的 maven 命令:

clean package -Dmaven.test.skip=true

后置 Post Steps 步骤,注意选择构建成功后才执行,自行忽略这里 shell 语法的不入流组合:

4、执行构建

上述配置完成后,打开任务页面,执行如下操作:

  • Build Now:执行上面的构建任务;
  • 构建 #ID:查看控制台输出的日志;

这样就可以通过 jenkins 完成本地项目的打包和启动了。

三、API 触发任务

1、用户令牌

简介:通过配置用户 API 访问的 token 令牌,脱离 jenkins 控制台,直接触发构建任务;

进入用户面板的设置选项,配置 API Token :

注意这里生成令牌后要立刻复制下来,页面会提示 token 无法复现。

2、任务令牌

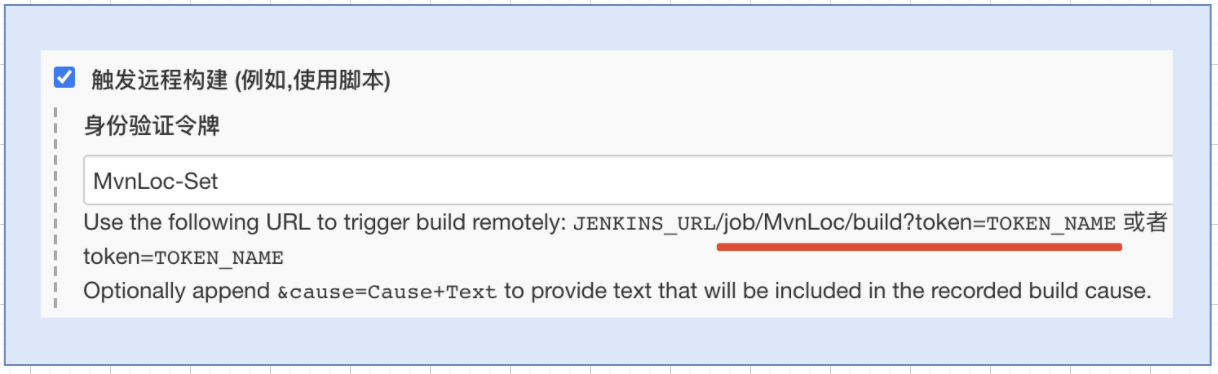

任务配置的构建触发器模块,设置远程构建的令牌:

上面已经给到 token 的使用方式。

3、脚本触发

通过如下方式,直接触发上述构建任务的流程:

curl http://用户:令牌@Jenkins_Url/job / MavLoc / build?token=任务令牌

这里通过脚本直接请求 URL 的方式触发流程。

四、打包 Git 项目

1、配置仓库

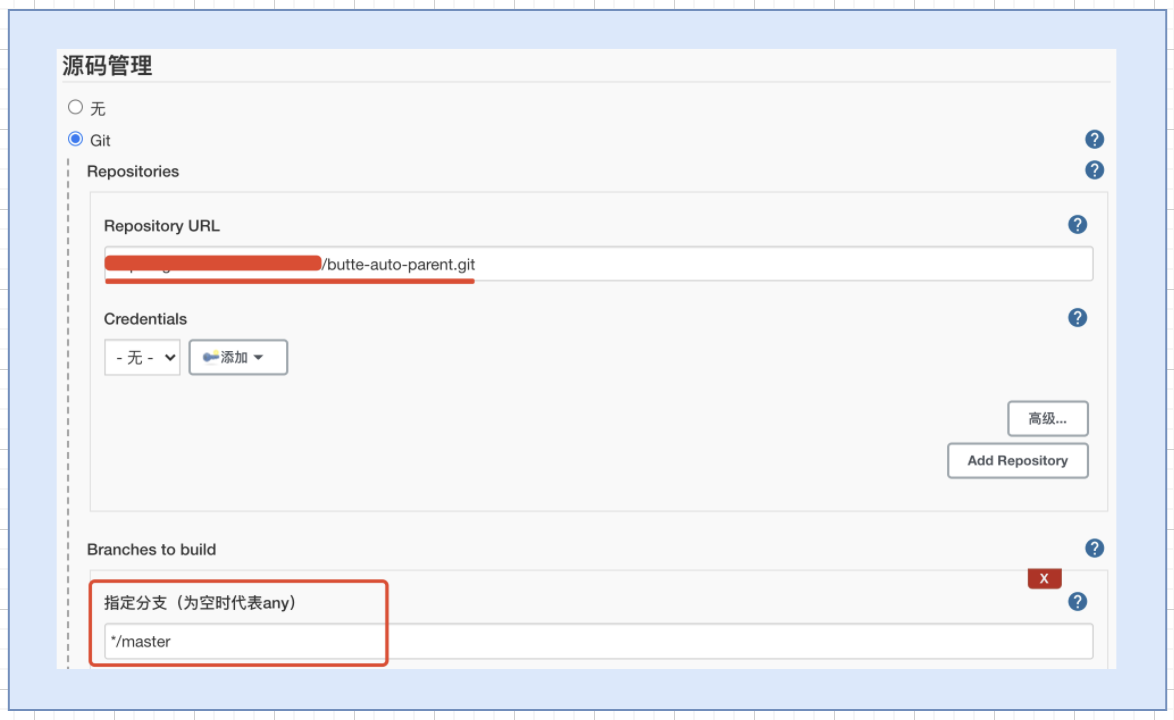

创建 MavGit 任务,这里不做过多的配置,与本地仓库相比,只是把仓库地址换成 Gitee 地址,只配置仓库 url 和分支即可,其他采用默认:

因为是开放的仓库地址,所以不用配置账号密码,默认指定 master 分支,然后执行 build 构建。

2、查看空间

上面流程执行完后,查看 MavGit 的工作空间: /.jenkins/workspace/MavGit :

这里可以明显发现,仓库的代码已经被 pull 下来,并且完成了自动打包流程,后续结合 shell 脚本完成 jar 启动管理即可。

五、Webhook 原理

Pipeline 流水线任务通常情况下都是自动触发的,在 Git 仓库中配置源码改动后通知的地址即可。

例如在 Gitee 仓库中,基于 WebHook 的配置,可以在向仓库 push 代码后,自动回调预先设定的请求地址,从而触发代码更新后的打包动作,基本流程如下:

这里涉及到两个核心配置:

  • Gitee 回调:即仓库接收到 push 请求后的通知地址;在仓库管理的 WebHooks 选项中;
  • Jenkins 流程:编写流水线任务,处理代码提交后的自动化流程;这里需要 Jenkins 地址可以在外网访问,网上的组件很多,自行选择搭建即可;

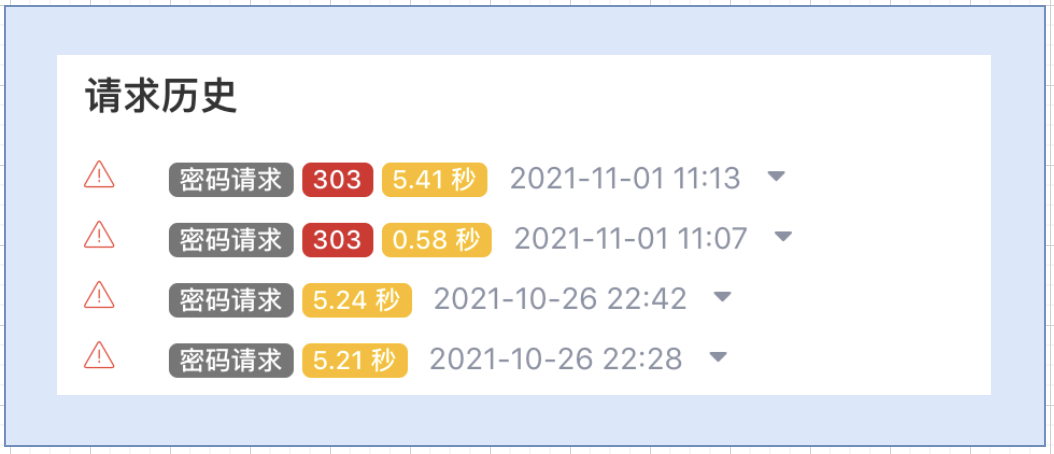

注意 :可以先随意设置回调地址,在请求日志中直接拷贝请求参数,在 postman 中去触发 Jenkins 任务,这样在测试时会方便很多。

这里结合 Gitee 的帮助文档,去分析不同 push 动作的参数标识,可以判断分支的创建、推送、删除等操作,例如:

"after": "1c50471k92owjuh37dsadfs76ae06b79b6b66c57",
"before": "0000000000000000000000000000000000000000",

创建分支:before 字符都是 0;删除分支:after 字符都是 0;

六、流水线配置

1、插件安装

在 Jenkins 插件管理中,安装 Generic-Webhook-Trigger 插件,流水线 pipeline 相关组件在 Jenkins 初始化的时候已经安装了。

2、创建流水线

新建 Item,输入任务名称,选择 pipeline 选项即可:

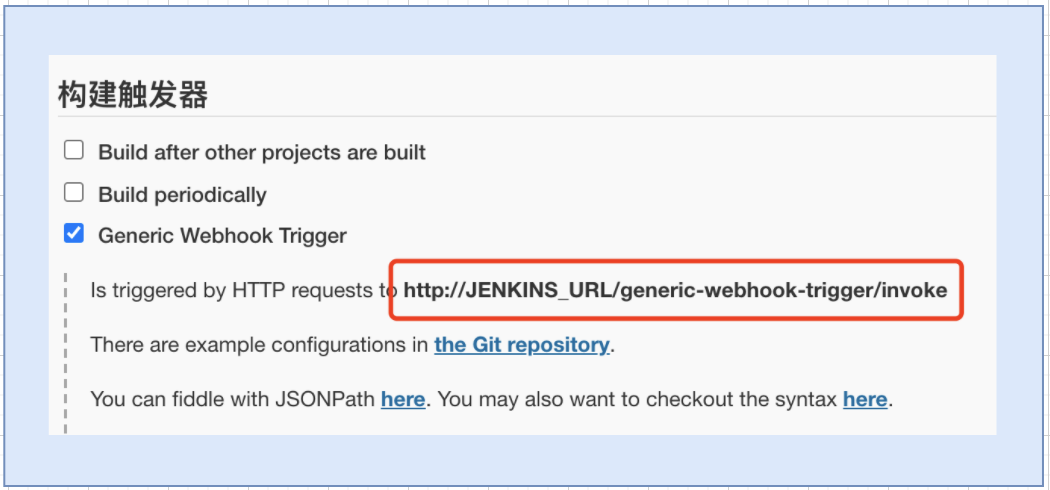

选择 Webhook 选项,页面提示了触发的方式。

3、触发流水线

http://用户名:密码@JENKINS_URL/ generic-webhook -trigger / invoke

基于如上方式通过认证,触发流水线执行,会生成任务日志,即流程是通顺的。

七、Pipeline 语法

1、结构语法

  • triggers:基于 hook 模式触发流水线任务;
  • environment:声明全局通用的环境变量;
  • stages:定义任务步骤,即流程分段处理;
  • post.always:最终执行的动作;

常规流程中的整体结构如下:

pipeline {
agent any
triggers {}
environment {}
stages {}
post { always {}}
}

把各个节点下的脚本配置进去,就会生成一个自动化的流水线任务。注意这里 不勾选 使用Groovy沙盒 选项。

2、参数解析

这里说的参数解析是指,Gitee 通过 hook 机制请求 Jenkins 服务携带的参数,这里主要解析 post 参数即可,解析方式看说明:

这里从 hook 回调的参数中选了几个流程中使用的参数,下面看具体解析方式,在上图中点击新增:

{
"ref":"refs/heads/master",
"repository":{
"name":"butte-auto-parent",
"git_http_url":"仓库地址-URL"
},
"head_commit":{
"committer":{
"user_name":"提交人名称",
}
},
"before":"277bf91ba85996da6c",
"after":"178d56ae06b79b6b66c"
}

把上述参数依次做好配置即可,这

样在工作流中就可以使用这些参数。

3、触发器节点

这里即 triggers 模块配置,核心作用是加载触发流程的一些参数,后续在脚本中使用,其他相关配置按需选择即可,注意这里的参数需要在上个步骤中配置:

triggers {
GenericTrigger(
genericVariables: [
[key: 'ref', value: '$.ref'],
[key: 'repository_name', value: '$.repository.name'] ,
[key: 'repository_git_url', value: '$.repository.git_http_url'] ,
[key: 'committer_name', value: '$.head_commit.committer.user_name'] ,
[key: 'before', value: '$.before'],
[key: 'after', value: '$.after']
],
// causeString: ' Triggered on $ref' ,
// printContributedVariables: true,
// 打印请求参数
// printPostContent: true
)
}

4、环境变量

声明一些全局的环境变量,也可以直接定义,在流程中用 ${变量} 的方式引用:

environment {
branch = env.ref.split("/")[2].trim()
is_master_branch = "master".equals(branch)
is_create_branch = env.before.replace('0','').trim().equals("")
is_delete_branch = env.after.replace('0','').trim().equals("")
is_success = false
}

这里根据 hook 请求参数,解析出分支的操作类型:是否创建、是否删除、是否主干分支,以及定义一个 is_success 流程是否成功的标识。

5、分段流程

这里主要分为五个步骤:解析数据、拉取分支、处理 Pom 文件、分支推送、项目打包;

stages {
// 解析仓库信息
stage('Parse') {

steps {
echo "仓库分支 : ${branch} \n仓库名称 : ${repository_name}
\n仓库地址 : ${repository_git_url} \n提交用户 : ${committer_name}"
script {
if ("true".equals(is_master_branch)) {
echo "保护分支 : ${branch}"
}
if ("true".equals(is_create_branch)) {
echo "创建分支 : ${branch}"
}
if ("true".equals(is_delete_branch)) {
echo "删除分支 : ${branch}"
}
}
}
}

// 拉取仓库分支
stage('GitPull') {
steps {
script {
if ("false".equals(is_delete_branch)) {
echo "拉取分支 : ${branch}"
git branch: "${branch}",url: "${repository_git_url}"
}
}
}
}

// 解析仓库Pom文件
stage('MvnPom') {
steps {
script {
// 解析Pom文件内容
def pom = readMavenPom file: 'pom.xml'
def version = "${pom.version}"
def encode = pom.getProperties().get("project.build.sourceEncoding")
echo "Pom版本 : "+ version
echo "Pom编码 : "+ encode
def devVersion = "${branch}-"+version
def jarName = "${branch}-"+version+".jar"
echo "Now版本 : "+ devVersion
echo "Jar名称 : "+ jarName

// 修改Pom文件内容
// pom.getProperties().put("dev.version","${devVersion}".
trim().toString())
// writeMavenPom file: 'pom.xml', model: pom

echo "update pom success"
}
}
}

// 推送仓库分支
stage('GitPush') {
steps {
script {
echo "git push success"
}
}
}
// 本地打包流程
stage('Package') {
steps {
script {
sh 'mvn clean package -Dmaven.test.skip=true'
is_success = true
}
}
}
}
  • 解析数据:解析并输出部分参数信息;
  • 拉取分支:结合 Git 命令,拉取分支代码;
  • 处理 Pom 文件:对 pom 文件的读取和修改;
  • 分支推送:结合 Git 命令,推送分支代码;
  • 项目打包:结合 Mvn 命令,完成项目打包;

注意 :这里在本地测试流程时,并没有推送代码;在项目打包完成后,结合 shell 脚本完成服务的启动发布。

6、消息通知

在流程的最后,识别任务的执行标识 is_success ,通知相关人员是否打包成功,这里的通知方式可以选择邮件或者其他 API 推送的通知类型,不过多描述:

post {
always {
script {
echo "notify : ${committer_name} , pipeline is success : ${is_success}"
}
}
}

7、执行日志

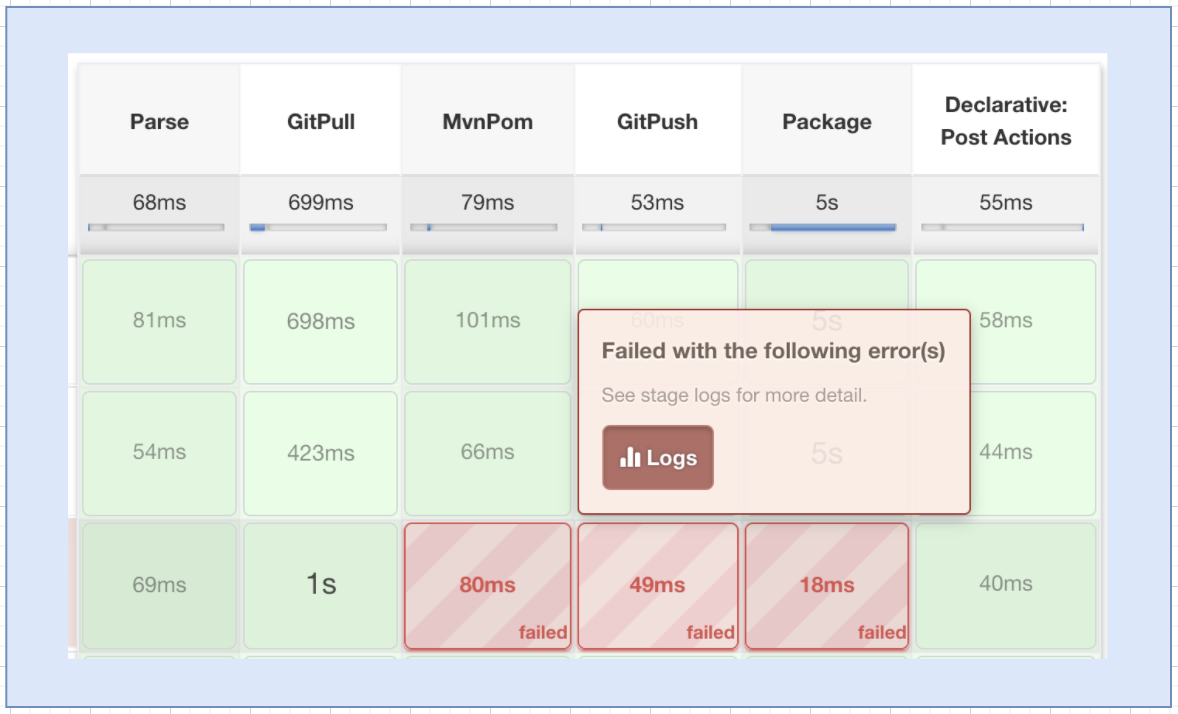

完成上面 pipeline 流水线脚本开发后,通过 postman 工具不断发送请求,完成脚本调试:

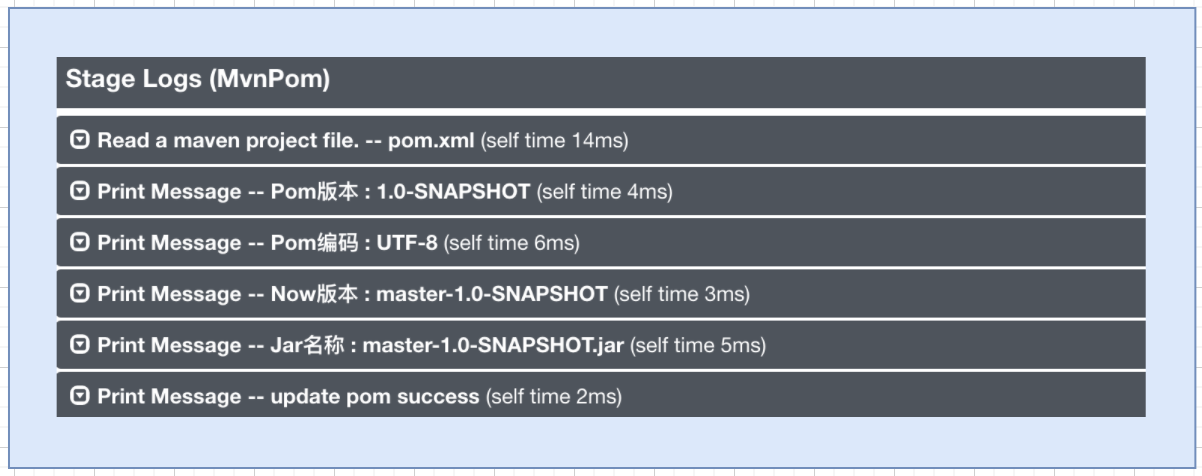

这里也可以点击流程里的不同模块,查看该模块下的日志信息:

说明:完整的 pipeline 脚本内容放在末尾的 Gitee 开源仓库中,有需要的自行获取。

八、源代码地址

GitEE·地址
https://gitee.com/cicadasmile/butte-auto-parent
Wiki·地址
https://gitee.com/cicadasmile/butte-java-note
