前言

电机控制器作为电动汽车和混合动力汽车的核心部件之一，其安全性直接关系到车辆的行驶安全和乘客的生命财产安全。

因此，提升电机控制器的安全性是至关重要的。通过实施ASIL B/D功能安全设计，可以显著降低电机控制器在面临故障时发生安全事故的风险，提高车辆的可靠性和安全性。

根据实际项目的需求，进行逐步叙述， 本文约1万字，可以收藏再看 ，本文主要讲目前在功能安全设计中的如何进行功能安全设计，以及需要有哪些注意事项，详细目录如下所示 （下文红色字体是重点，可以重点看）：

• 电机控制器功能安全设计的核心失效
  • 电路故障
  • 通信故障
  • 电源故障
  • 过热故障
  • 机械故障

• 电机硬件功能安全设计
• 安全监控机制
• 硬件故障检测与应对
• 实战建议

• 电机软件功能安全设计
  • 安全状态机设计
  • 故障检测与处理
  • 安全机制实现

• 电机功能安全验证与评估过程
• 小结 （重点看）

电机控制器功能安全设计核心失效

以下是对您提到的几种电机失效模式的详细介绍：

一、电路故障

定义与原因 ： 电路故障通常指的是电控器中的电路元件（如电阻、电容、电感、二极管、晶体管、集成电路等）损坏或失效，导致电控器无法正常工作。 这些故障可能由多种原因引起，如元件老化、过电流、过电压、过热、湿度、振动等环境因素，以及制造过程中的质量问题或设计缺陷。 影响： 电路故障可能导致电控器无法启动、无法输出正确的控制信号、无法监测电机状态等，进而影响电机的正常运行。严重时，电路故障甚至可能引发火灾、电击等安全事故。

二、通信故障

定义与原因： 通信故障指的是电机控制器与其他系统组件（如传感器、执行器、中央控制器等）之间的通信线路（如CAN总线）出现故障，或受到电磁干扰导致通信异常。这些故障可能由线路断路、短路、接触不良、电磁干扰等原因引起。 影响： 通信故障可能导致电机控制器无法接收正确的指令或状态反馈，进而影响电机的控制和调节。严重时，通信故障甚至可能导致整个系统瘫痪。

三、电源故障

定义与原因： 电源故障指的是电机控制器的电源电压过高或过低、电源波动等异常情况。这些故障可能由电源系统的问题（如电池老化、电源模块故障等）或电网问题（如电压波动、断电等）引起。 影响： 电源故障可能导致电机控制器无法正常工作或性能下降，进而影响电机的控制和调节。严重时，电源故障甚至可能引发火灾、电击等安全事故。

四、过热故障

定义与原因： 过热故障指的是电机控制器在长时间过载运行或散热不良的情况下，温度超过允许范围而导致的故障。这些故障可能由散热风扇故障、散热器堵塞、环境温度过高等原因引起。 影响： 过热故障可能导致电机控制器的性能下降、元件损坏或寿命缩短，进而影响电机的控制和调节。严重时，过热故障甚至可能引发火灾等安全事故。

五、机械故障

定义与原因：

机械故障指的是电机及其相关部件（如轴承、齿轮、联轴器等）在安装、使用或维护过程中出现的机械损伤或失效。这些故障可能由安装不当、润滑不良、过载运行、磨损等原因引起。

影响：

机械故障可能导致电机运行不稳定、振动、噪音等问题，进而影响电机的控制和调节。严重时，机械故障甚至可能导致电机损坏或失效。

电机硬件功能安全设计

电机控制器硬件功能安全设计旨在确保在各种工况下，电机控制系统能够正确执行预定功能，同时避免潜在危险。

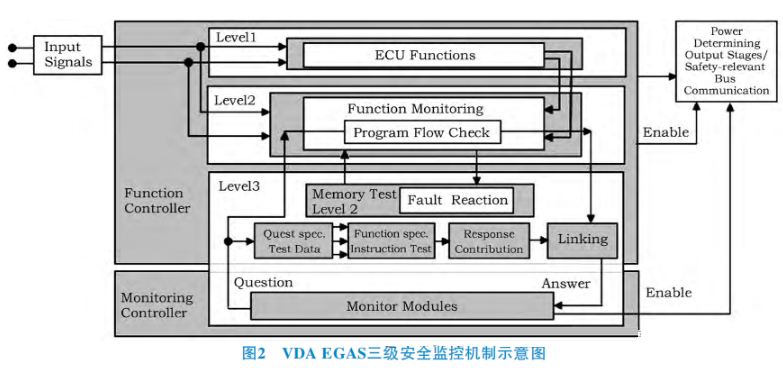

这要求设计师在硬件设计阶段就充分考虑系统的安全性，通过合理的硬件架构、冗余设计、故障检测与应对机制等手段，提高系统的可靠性和安全性，EGAS三层架构如下所示：

安全监控机制

安全监控机制是电机控制器硬件功能安全设计的核心组成部分。它通过对电机控制器内部各组件的状态进行实时监控，及时发现并处理潜在故障，从而确保系统的稳定运行。

1. 监控范围与要求

安全监控机制应覆盖电机控制器的所有关键组件，包括但不限于电源模块、处理单元、传感器和执行器等。监控要求包括但不限于电压、电流、温度、转速、扭矩等关键参数的实时监测。

2. 监控策略与方法

安全监控机制可以采用多种策略和方法来实现。

• 通过模拟电路和数字电路的组合，实现对电机控制器内部各组件状态的实时监测；
• 通过采用冗余传感器和冗余处理单元，提高监控系统的可靠性和准确性；
• 通过采用先进的算法和模型，实现对电机控制器内部故障的早期预警和精确诊断 。

3. 监控系统的实现与优化

监控系统的实现需要考虑硬件资源的限制和成本的要求。

在硬件设计阶段，应合理选择监控电路的元器件和参数，以确保监控系统的性能和可靠性。

在软件设计阶段，应编写高效的监控算法和程序，以提高监控系统的实时性和准确性。

同时，还需要对监控系统进行定期的优化和升级，以适应不断变化的工作环境和故障模式。

硬件故障检测与应对

硬件故障检测与应对是电机控制器硬件功能安全设计的另一个重要方面。

它要求设计师在硬件设计阶段就充分考虑各种可能的故障模式及其影响，并制定相应的检测和应对策略。

1. 故障模式与影响分析（FMEA）

FMEA是一种常用的故障分析方法，它通过对电机控制器内部各组件的故障模式及其影响进行分析，确定各组件的故障率和故障后果。

通过FMEA，可以识别出电机控制器内部的关键组件和薄弱环节，为后续的故障检测和应对提供有力支持。

2. 故障检测与诊断技术

故障检测与诊断技术是实现硬件故障检测与应对的关键手段。它可以通过实时监测电机控制器内部各组件的状态和参数变化，及时发现并诊断出潜在故障。

例如，通过采用电流传感器和电压传感器实时监测电机的电流和电压变化，可以及时发现电机的过载、短路等故障；通过采用温度传感器实时监测电机控制器的温度变化，可以及时发现过热等故障。

3. 故障应对策略与措施

针对不同的故障模式和影响程度，需要制定相应的故障应对策略和措施。

例如，对于轻微的故障或故障预警，可以通过调整控制参数或采取降级运行等措施来避免故障进一步恶化。

对于严重的故障或无法恢复的故障，则需要立即切断电源或启动紧急制动等措施来保护人员和设备的安全。

实战建议

在电机控制器硬件功能安全设计的实战中，需要综合考虑技术、成本和法规要求等多个方面。以下是一些实用的建议和经验分享：

1. 充分考虑冗余设计

冗余设计是提高电机控制器硬件功能安全性的有效手段之一。通过采用冗余电源、冗余处理单元、冗余传感器等冗余组件，可以提高系统的可靠性和容错能力。

同时，在冗余设计中还需要注意各组件之间的协调和同步问题，以确保冗余组件能够正确、有效地发挥作用。

硬件组件的冗余 电源冗余 ： 提供多个独立的电源供应给电机控制器及其相关组件。这样，即使主电源故障，备用电源也能立即启动，避免系统断电。 电源冗余设计确保了电机控制器在电力供应方面的稳定性。 主控制器冗余： 在系统中配置多个主控制器，它们之间互为备份。当主控制器出现故障时，备用控制器能够迅速接管控制任务，确保系统的连续运行。这种设计提高了系统的可靠性和容错性。 传感器冗余： 在关键位置安装多个传感器，以提供冗余的监测数据。这些传感器可以监测电机的电流、电压、温度等关键参数，并将数据发送给主控制器进行分析。如果某个传感器出现故障，其他传感器仍然能够提供准确的数据，确保系统的正常运行。 执行器冗余： 在系统中配置多个执行器，它们之间互为备份。当某个执行器出现故障时，备用执行器能够接管其任务，确保系统的控制功能不受影响。 通信硬件冗余

冗余通信总线 ： 采用冗余的通信总线，如CAN总线、RS485总线等，以确保控制信号和状态数据的传输路径有多条。

这样，即使一条通信链路中断，系统仍然可以通过备用链路传递信息，保持通信的连续性。

数据冗余存储： 将关键数据存储在多个位置，以确保数据的可靠性和完整性。这样，即使某个存储设备出现故障，其他存储设备仍然能够提供准确的数据，确保系统的正常运行。

故障检测与隔离 集成故障检测与隔离系统 ： 在电机控制器中集成故障检测与隔离系统，能够实时监控各个组件的状态。 一旦检测到故障，系统能够立即采取行动隔离故障部分，并启动相应的冗余资源，同时将故障信息记录下来供后续分析。 这种设计提高了系统的故障应对能力和自我修复能力。

2. 加强硬件测试与验证

硬件测试与验证是确保电机控制器硬件功能安全性的重要环节。

在硬件设计阶段和生产阶段，需要进行充分的测试和验证工作，以确保硬件组件的性能和可靠性满足设计要求。

测试内容应包括功能测试、性能测试、EMC测试等多个方面；测试方法可以采用模拟测试、实际测试等多种方式。

3.实际应用中考虑的其它因素

1. 成本效益 ： 在设计冗余系统时，需要权衡成本效益。虽然冗余设计提高了系统的可靠性和容错性，但也会增加系统的复杂性和成本。因此，需要在确保系统性能的前提下，尽量降低冗余设计的成本。
2. 系统复杂度： 冗余设计会增加系统的复杂度，包括硬件和软件方面。这可能会增加系统的开发和维护难度。因此，需要在设计过程中充分考虑系统的复杂度，确保系统的可维护性和可扩展性。
3. 故障切换时间： 在冗余设计中，故障切换时间是一个重要的考虑因素。切换时间越短，对系统的影响就越小。因此，需要优化故障切换机制，确保在故障发生时能够迅速切换到备用组件或系统。
4. 冗余组件的同步与协调： 在冗余设计中，需要确保冗余组件之间的同步与协调。这包括数据同步、状态同步和控制同步等方面。只有确保冗余组件之间的同步与协调，才能实现无缝的故障切换和系统的稳定运行。

电机软件功能安全设计

安全状态机设计

安全状态机（Safety State Machine, SSM）是一种用于描述电机控制器在不同状态下如何安全地转换和响应的软件架构。

在永磁同步电机控制器中，SSM的设计对于确保系统在各种异常情况下都能保持安全状态至关重要。 SSM能够基于当前的系统状态、传感器数据以及外部输入，决定电机控制器应采取的下一步行动，从而避免潜在的安全风险。

安全状态机的设计原则

在设计永磁同步电机控制器的SSM时，需要遵循以下原则：

• 明确性 ：每个状态及其转换条件必须清晰明确，避免模糊和歧义。
• 完整性 ：应涵盖所有可能的状态和转换路径，确保系统在任何情况下都能找到合适的状态。
• 安全性 ：状态转换应始终遵循安全优先的原则，确保系统在异常情况下能够迅速进入安全状态。
• 可扩展性 ：设计应便于后续功能的扩展和修改，以适应不断变化的系统需求。
• 实时性 ：SSM应能够快速响应系统状态的变化，确保在紧急情况下能够迅速采取措施。

安全状态机的实现步骤

SSM的实现通常包括以下几个步骤：

1. 状态定义 ：根据系统需求和安全策略，定义所有可能的状态，如正常运行状态、故障保护状态、紧急停机状态等。
2. 状态转换条件 ：明确每个状态之间的转换条件，这些条件可以基于传感器数据（如电流、电压、温度等）、系统参数（如转速、扭矩等）或外部命令（如急停按钮、远程控制等）。
3. 状态转换逻辑 ： 根据转换条件，设计状态转换逻辑，确保系统在满足条件时能够正确地进行状态转换。
4. 安全策略实现 ：在每个状态中，实现相应的安全策略，如故障检测、故障处理、安全保护等。
5. 测试和验证 ：对SSM进行充分的测试和验证，确保其在实际应用中能够正确运行并满足安全要求。

安全状态机的应用实例

以一个电动汽车永磁同步电机控制器为例，其SSM可以设计如下：

• 正常运行状态 ： 电机控制器按照预设的控制策略对电机进行驱动和控制，实时监测电机状态并调整控制参数。
• 故障检测状态： 通过实时监测传感器数据（如电流、电压、温度等）和系统参数（如转速、扭矩等），检测潜在的故障。
• 故障保护状态 ： 一旦检测到故障，立即进入故障保护状态，采取必要的措施（如降 低功率、停机等）以防止故障进一步恶化。
• 紧急停机状态 ：在严重故障或紧急情况下，立即停机并切断电源，确保人员和设备的安全。
• 恢复状态： 在故障被修复或系统恢复正常后，从故障保护状态或紧急停机状态恢复到正常运行状态。

永磁同步电机控制器软件故障检测与处理

故障检测的方法

故障检测是永磁同步电机控制器软件功能安全设计中的重要环节。通过实时监测和分析传感器数据、系统参数等，可以及时发现潜在的故障并采取相应的处理措施。整体的监控图如下所示：

常见的故障检测方法包括：

• 阈值检测 ： 设置合理的阈值范围，当传感器数据或系统参数超出阈值时，认为发生故障。例如，当电机温度超过预设的过热阈值时，可以认为电机过热故障。
• 趋势分析： 通过监测数据的变化趋势，判断是否存在异常。例如，当电流或电压持续升高时，可能意味着存在过载或短路等故障。
• 模型预测： 利用机器学习或深度学习等技术，建立系统模型并预测未来的状态。当预测结果与实际状态存在显著偏差时，认为发生故障。
• 冗余检测： 通过冗余传感器或冗余处理单元提供的数据进行比较和分析，当数据不一致时，认为发生故障。

故障处理的策略

一旦检测到故障，永磁同步电机控制器需要采取相应的处理策略以确保系统的安全。常见的故障处理策略包括：

• 报警与提示： 通过声光报警、显示屏提示等方式，向用户或操作人员发出故障警告。
• 降功率运行： 在不影响系统安全的前提下，降低电机的输出功率，以减少故障对系统的影响。例如，在电机过热时，可以通过降低功率来降低电机的温度。
• 停机保护： 在严重故障或紧急情况下，立即停机并切断电源，确保人员和设备的安全。例如，在检测到电机短路或过载故障时，应立即停机以防止故障进一步恶化。
• 故障记录与诊断 ：记录故障信息（如故障类型、发生时间、持续时间等），并进行故障诊断和分析，为后续维修和改进提供依据。

故障处理的实现步骤

故障处理的实现通常包括以下几个步骤：

1. 故障检测： 利用上述方法实时监测和分析传感器数据、系统参数等，及时发现潜在的故障。
2. 故障确认 ：对检测到的故障进行进一步确认和分析，确保故障的真实性和严重性。这可以通过对比历史数据、分析故障趋势等方式进行。
3. 故障处理策略选择 ：根据故障的类型和严重程度，选择合适的处理策略。例如，对于轻微的过热故障，可以选择降功率运行；对于严重的短路或过载故障，则需要立即停机保护。
4. 执行处理策略 ：按照选择的策略执行相应的处理操作。例如，调整控制参数以降低功率、切断电源以停机保护等。
5. 故障记录与反馈 ：记录故障信息并进行故障诊断和分析，将结果反馈给相关人员以便后续处理。这有助于改进系统的设计和控制策略，提高系统的可靠性和安全性。

故障处理的优化措施

为了提高故障处理的效率和准确性，可以采取以下优化措施：

• 故障分类与分级 ：将故障按照类型和严重程度进行分类和分级，以便采取不同的处理策略。这有助于快速定位故障并采取相应的措施。
• 智能诊断技术 ：利用机器学习、深度学习等技术对故障进行智能诊断和分析，提高故障诊断的准确性和效率。这可以通过训练模型来识别故障特征并预测故障类型。
• 远程监控与诊断 ：通过远程监控系统实时监测电机的运行状态和故障信息，实现远程故障诊断和维修指导。这有助于及时发现并处理故障，减少停机时间和维修成本。
• 故障预警系统 ：建立故障预警系统，通过实时监测和分析数据，提前发现潜在的故障并采取相应的预防措施。这有助于避免故障的发生或减轻故障的影响。

永磁同步电机控制器软件安全机制如何实现

安全机制的设计原则

在永磁同步电机控制器软件功能安全设计中，安全机制的实现至关重要。安全机制旨在确保系统在面临各种异常情况时能够保持安全状态并采取相应的保护措施。在设计安全机制时，需要遵循以下原则：

• 安全性优先 ：始终将安全性放在首位，确保系统在任何情况下都能保持安全状态。
• 可靠性 ：安全机制应具有高可靠性，确保在异常情况下能够正确运行并发挥作用。
• 实时性 ：安全机制应具有较快的响应速度，以便在异常情况发生时能够迅速采取措施。
• 可扩展性： 设计应便于后续功能的扩展和修改，以适应不断变化的系统需求。
• 冗余性： 通过冗余设计来提高系统的容错能力和可靠性。例如，使用冗余传感器或冗余控制单元来确保在单个组件故障时系统仍能正常运行。

安全机制的种类与实现方法

常见的安全机制包括：

• 过流保护机制： 当电流超过预设值时，自动切断电源或降低功率以防止电机过热或损坏。这可以通过监测电流传感器数据并设置合理的阈值来实现。
• 过热保护机制 ：通过监测电机的温度数据，当温度超过预设值时，自动降低功率或停机以防止电机过热。这可以通过使用温度传感器并设置合理的过热阈值来实现。
• 短路保护机制 ：当检测到电路短路时，立即切断电源以防止故障进一步恶化。这可以通过监测电流和电压数据并检测异常变化来实现。
• 过压/欠压保护机制 ： 监测电源电压的波动情况，当电压超过或低于预设范围时，采取相应的保护措施。这可以通过使用电压传感器并设置合理的过压和欠压阈值来实现。
• 软件看门狗机制 ：通过监控软件的运行状态，当检测到软件异常或死锁时，自动重启系统以恢复正常运行。这可以通过设置定时器并定期检查软件状态来实现。
• 安全状态机 ： 如前所述，通过设计安全状态机来确保系统在各种异常情况下都能保持安全状态。这需要将系统的所有可能状态和转换路径都纳入考虑范围，并制定相应的安全策略。

安全机制的测试与验证

为了确保安全机制的有效性和可靠性，需要对其进行充分的测试和验证。测试和验证的内容包括：

• 功能测试 ： 验证安全机制是否能够按照预期的功能和策略进行运行。这可以通过模拟各种故障情况并观察系统的响应来实现。
• 性能测试 ： 测试安全机制的响应速度、稳定性等性能指标， 确保其在实际应用中能够满足要求。
• 可靠性测试 ：通过长时间运行和多次重复测试，验证安全机制的可靠性和稳定性。这有助于发现潜在的故障和缺陷，并进行相应的改进和优化。
• 兼容性测试 ： 验证安全机制与其他系统组件和软件的兼容性，确保它们能够协同工作并发挥预期的效果。

安全机制的持续优化与改进

安全机制的实现并不是一次性的任务，而是需要持续优化和改进的过程。以下是一些建议：

• 定期审查与更新 ： 定期对安全机制进行审查和更新，以适应不断变化的系统需求和外部环境。这包括更新阈值、优化算法、改进控制策略等。
• 故障数据分析 ：对故障数据进行深入分析，找出故障的根本原因和影响因素，以便采取相应的措施进行改进。这有助于减少故障的发生率和影响程度。
• 用户反馈与意见 ： 积极收集用户的反馈和意见，了解他们对安全机制的需求和期望。根据用户的反馈进行相应的调整和优化，提高系统的用户体验和安全性。
• 技术交流与培训 ：加强与其他行业和技术领域的交流与合作，了解最新的安全技术和趋势。同时，对技术人员进行培训和指导，提高他们的安全意识和技能水平。

功能安全验证与评估过程

1. 定义测试目标
• 明确目标 ： 为测试和验证永磁同步电机控制器定义明确和现实的目标和标准。
• 选择工具 ：选择适当的模拟、建模和测试工具和方法。
2. 执行测试程序
• 全面测试 ：执行全面和系统的测试和验证程序，包括仿真、建模、硬件在环测试、软件在环测试和现场测试。
• 分段测试 ：针对电机的各个部分进行逐一测试，确保每个部分都符合设计要求。
3. 结果分析
• 数据比较： 比较和分析来自不同来源和方法的结果，确保数据的准确性和一致性。
• 问题识别： 识别并记录测试过程中发现的问题和故障，以便后续修复和优化。
4. 记录与报告
• 详细记录 ：记录和报告测试和验证过程的发现和建议，以便后续参考和改进。
• 优化建议： 根据测试结果提出优化建议，提高电机的性能和可靠性。
5. 功能安全开发
• 对象定义 ：定义电机控制系统的主要功能、接口和法规要求。
• 危害分析 ：识别和分析因故障而引起的危害，制定安全目标，避免不合理的风险。
• 风险评估 ：根据潜在失效模式定义ASIL等级，进行风险评估。

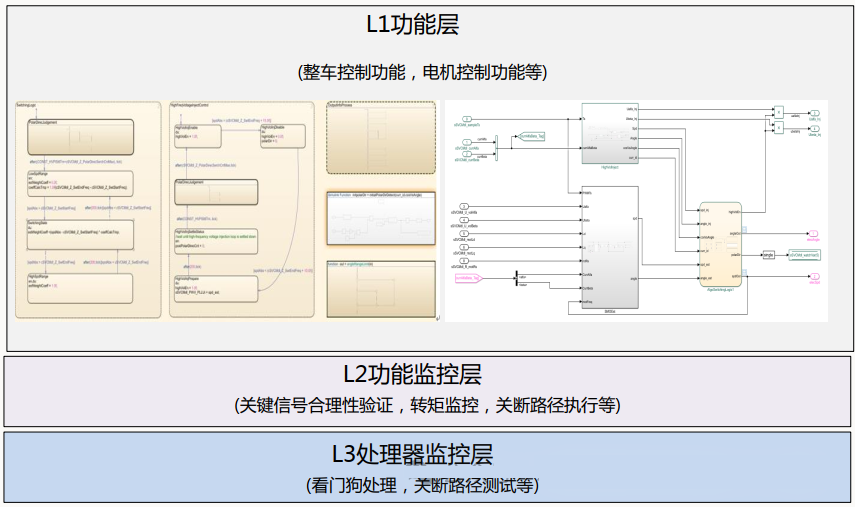

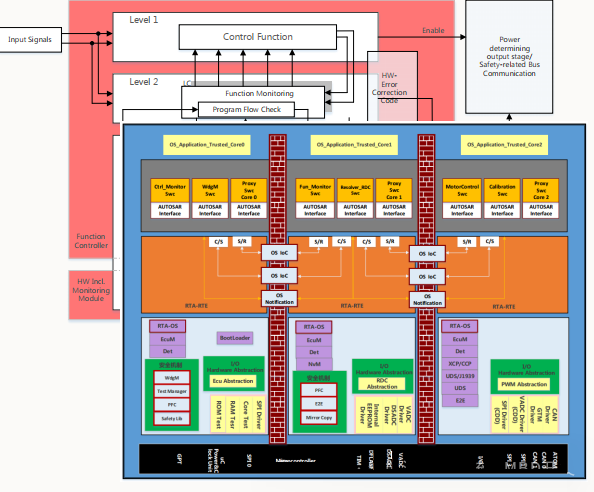

• 三层监控 ：实现MCU电控系统的三层监控设计，确保在故障发生时系统能够及时切断动力输出，进入安全状态。

通过上述验证与评估方法和过程，可以全面、准确地评估永磁同步电机控制器的功能安全性，确保其在各种操作条件和场景下的稳定、可靠运行。

这对于提高电机的性能和效率、增强可靠性和耐用性、降低风险和故障成本相当有效果。

小结

经过与多位功能安全的专家沟通，现将其经验与教训总结如下，供大家参考！
