【ETAS CP AUTOSAR工具链】ARXML文件详解


  56  次浏览      4 次
 2025-6-27

编辑推荐:
本篇文章首先对ARXML这种文件格式做了一个概述，叙述了这种标签语言的基本语法，然后对ARXML文件都会包含的一些基本信息做了详细的解读，最后基于使用ISOLAR-AB从A到B的开发过程，将涉及到的ARXML文件进行了详细的解析。希望对您的学习有所帮助。
本文来自于CSDN，由火龙果软件Linda编辑、推荐。

本篇文章首先对ARXML这种文件格式做了一个概述，叙述了这种标签语言的基本语法（如果您用HTML做过网页，那么这种格式您一定不会陌生），然后对ARXML文件都会包含的一些基本信息做了详细的解读，最后基于使用ISOLAR-AB从A到B的开发过程，将涉及到的ARXML文件进行了详细的解析。

文中对ARXML实例的解析希望能帮助读者更直观的了解ARXML文件（ARXML文件的内容构成和文件内属性相互引用的关系本身就是对AUTOSAR标准的实现），从而更好的理解AUTOSAR标准。

ARXML概述

ARXML文件实质是一个XML（Extensible Markup Language）文件,通过AUTOSAR标准的XSD(XML Schema Definition)文件进行约束，XML文档必须包含根元素。该元素是所有其他元素的父元素。XML 文档中的元素形成了一棵文档树。这棵树从根部开始，并扩展到树的最底端。

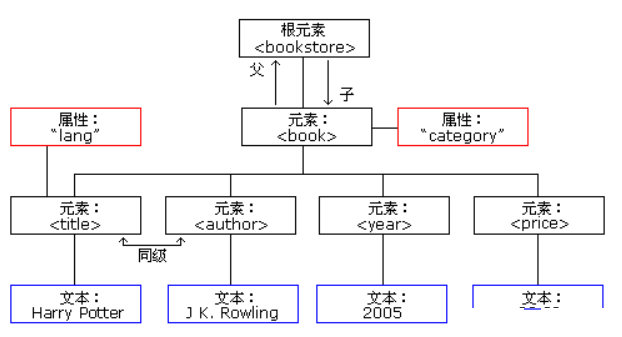

所有的元素都可以有子元素。下面是一个XML的树形结构和对应的文档示例（例子来自菜鸟教程）。

  1. <bookstore>
  2.     <book category="COOKING">
  3.         <title lang="en">Everyday Italian</title>
  4.         <author>Giada De Laurentiis</author>
  5.         <year>2005</year>
  6.         <price>30.00</price>
  7.     </book>
  8.     <book category="CHILDREN">
  9.         <title lang="en">Harry Potter</title>
  10.         <author>J K. Rowling</author>
  11.         <year>2005</year>
  12.         <price>29.99</price>
  13.     </book>
  14.     <book category="WEB">
  15.         <title lang="en">Learning XML</title>
  16.         <author>Erik T. Ray</author>
  17.         <year>2003</year>
  18.         <price>39.95</price>
  19.     </book>
  20. </bookstore>

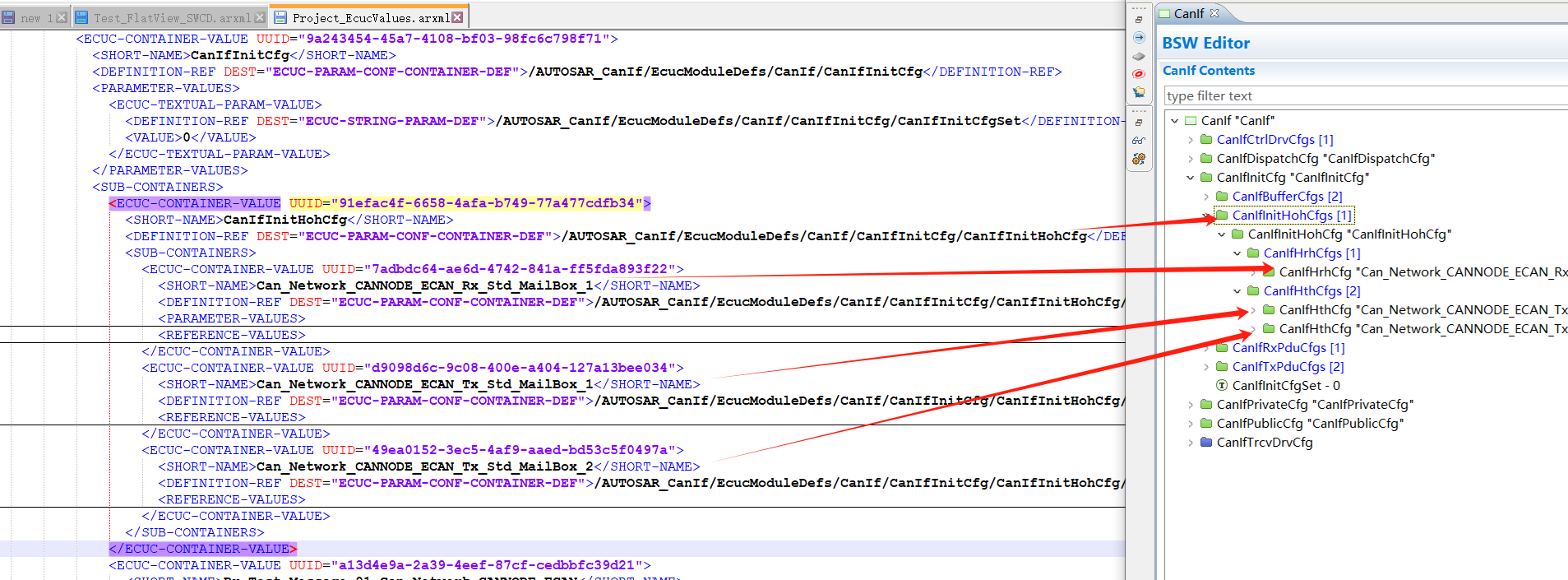

针对ARXML文件，虽然ISOLAR-AB工具不仅提供了可视化的界面用于配置与生成，并且提供了AUTOSAR Explorer用于查看和编辑具体的ARXML文件，但是作为我们经常打交道的文件，照葫芦画瓢难免落得一个一知半解的结果，下面我们基于规范《AUTOSAR_TPS_GenericStructureTemplate.pdf》来理解一下ARXML文件的内容。

ARXML解读

内容第一行是文档的声明，包含文档版本和文档字符编码。

<?xml version="1.0" encoding="UTF-8"?>



文件第一级元素是根元素，每个文档有且只有一个根元素，元素由开始标签、元素内容、结束标签组成。

  1. <AUTOSAR xmlns="http://autosar.org/schema/r4.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xsi:schemaLocation="http://autosar.org/schema/r4.0 AUTOSAR_4-2-2.xsd">
  2. ...元素内容...
  3. </AUTOSAR>



标签中的属性完成了XSD与命名空间的绑定，标签其中包含一下属性说明如下。

xmlns：xml NameSpace的缩写，表明文档元素的命名空间，避免命名冲突。命名空间的声明是默认的，元素前不用添加前缀。

xmlns:xsi：又定义了一个命名空间，前缀为xsi ,对应http://www.w3.org/2001/XMLSchema-instance，其通常作为XSD的命名空间。

xsi:schemaLocation：xsi命名空间下schemaLocation属性,后边跟的两个值分别为命名空间 命名空间对应的XSD。

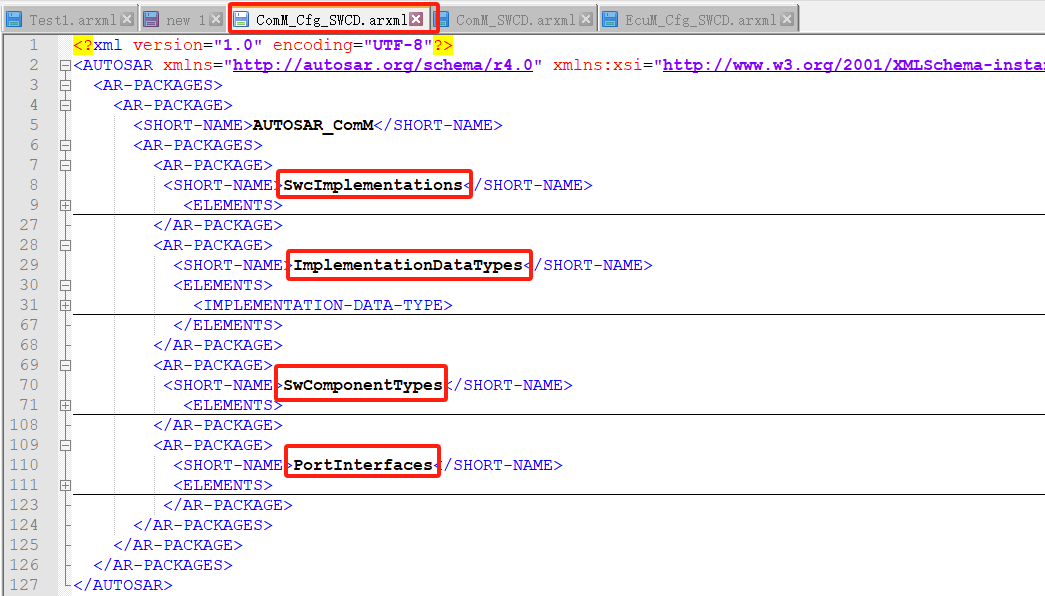

第二级为AUTOSAR包集合，里边包含了各个定义在此文件内的AUTOSAR包。

  1. <AR-PACKAGES>
  2. ...
  3. </AR-PACKAGES>



第三级为AUTOSAR包，AUTOSAR包中包含了AUTOSAR的元素，AUTOSAR包中同样可以再包含AUTOSAR包集合，如下所示。UUID为全局唯一标识符。

  1. <AR-PACKAGE UUID="fe961ec7-0abe-508e-3e6a-54993ef5a69e">
  2.     <SHORT-NAME>AUTOSAR_XXX</SHORT-NAME>
  3.     ...包其他内容...
  4.     <AR-PACKAGES>
  5.         <AR-PACKAGE>
  6.             ...包内容...
  7.         </AR-PACKAGE>
  8.       </AR-PACKAGES>
  9. </AR-PACKAGE>

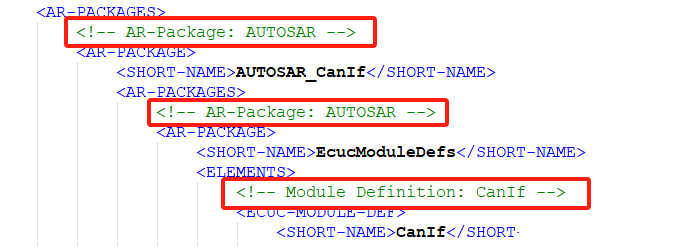

arxml注释为<!-- 注释内容 --> 。

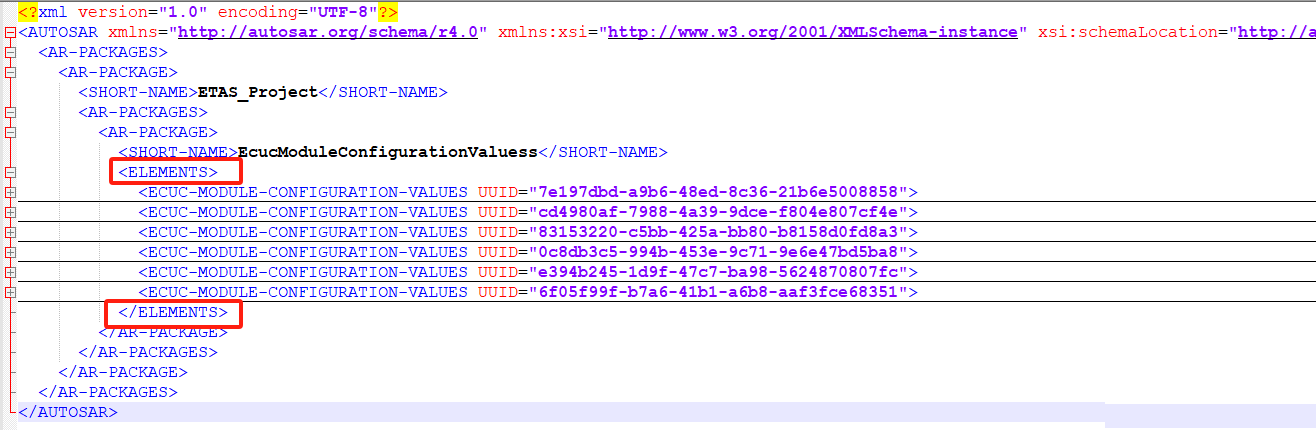

<ELEMENTS> 标签内可以包含ARElement与FibexElement，它是一个可以独立定义的元素，即不属于另一个元素(当然PACKAGE除外)。

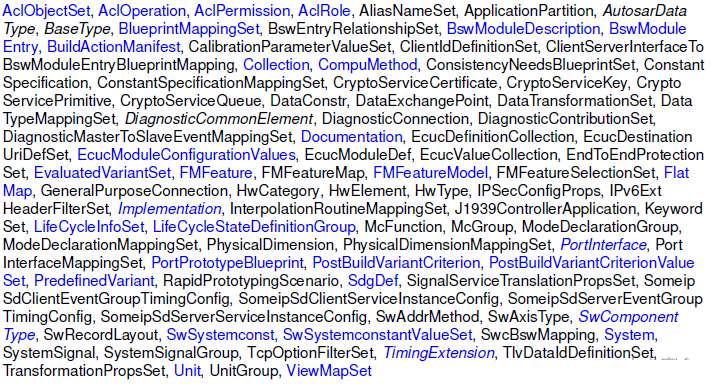

下图包含所有ARElement的种类。

下图包含了所有的FibexElement的种类。

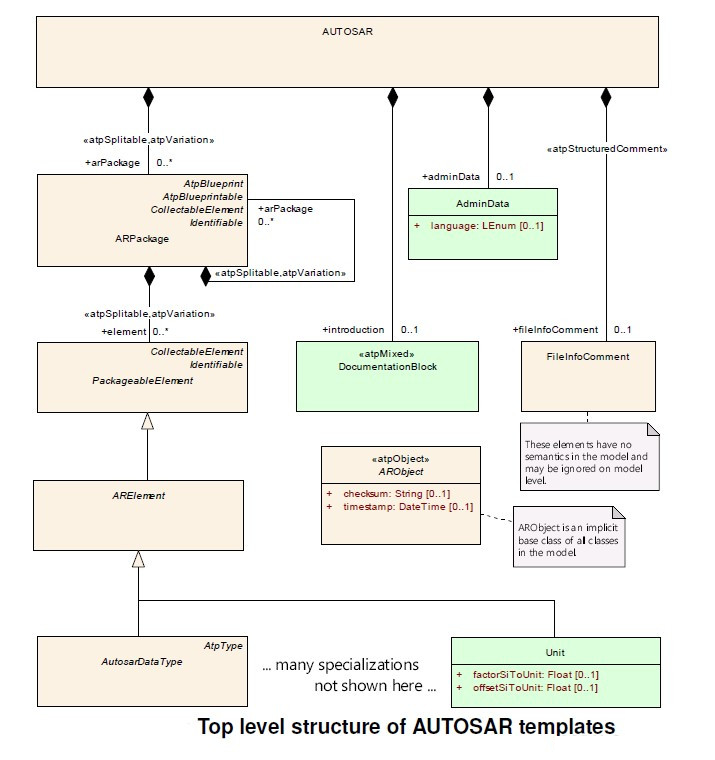

下图为ARXML的顶层架构。

ISOLAR A:ARXML文件实例分析

应用组件类型

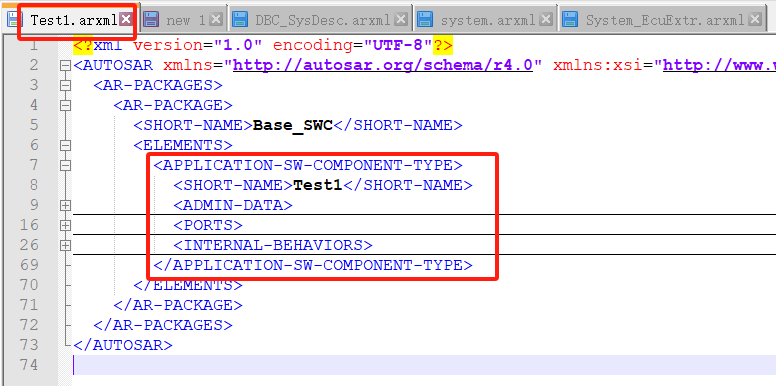

下图为一个应用组件及其内部包含的Attribute。

我们来分别说明一下属性包含的内容信息。

ShortName：组件名称。

AdiminData：AdminData表示元素所管理的信息。此管理信息将被视为元数据，如修订ID或文件的状态等。

  1. <ADMIN-DATA>
  2.     <SDGS>
  3.         <SDG GID="Master">
  4.             <SD>true</SD>
  5.         </SDG>
  6.     </SDGS>
  7. </ADMIN-DATA>

Ports：此SwComponentType可通过定义的Port进行通信.

  1. <PORTS>
  2.     <P-PORT-PROTOTYPE UUID="6c3821e7-083e-4107-aabe-78e2b3fec89a">
  3.         <SHORT-NAME>PPortPrototype_0</SHORT-NAME>
  4.         <PROVIDED-INTERFACE-TREF DEST="SENDER-RECEIVER-INTERFACE">/SenderReceiverInterface/SenderReceiverInterface_0</PROVIDED-INTERFACE-TREF>
  5.     </P-PORT-PROTOTYPE>
  6. </PORTS>

internalBehavior：描述了软件组件相对于RTE的相关方面的内容，即Runnable Entitities和它们响应的RTE Event。

  1. <INTERNAL-BEHAVIORS>
  2. 	<SWC-INTERNAL-BEHAVIOR UUID="6131a7d7-2eb4-443c-af46-b440c9e69731">
  3. 	  <SHORT-NAME>IB_Base_SWC</SHORT-NAME>
  4. 	  <DATA-TYPE-MAPPING-REFS>
  5. 		<DATA-TYPE-MAPPING-REF DEST="DATA-TYPE-MAPPING-SET">
    /DataTypeMapping/DataTypeMappingSet_0</DATA-TYPE-MAPPING-REF>
  6. 	  </DATA-TYPE-MAPPING-REFS>
  7. 	  <EVENTS>
  8. 		<TIMING-EVENT UUID="53fe7a8e-aacc-4a45-b555-e33f1061ac74">
  9. 		  <SHORT-NAME>TimingEvent_0</SHORT-NAME>
  10. 		  <START-ON-EVENT-REF DEST="RUNNABLE-ENTITY">/Base_SWC/Test1
    /IB_Base_SWC/RunnableEntity_0</START-ON-EVENT-REF>
  11. 		  <PERIOD>1.0</PERIOD>
  12. 		</TIMING-EVENT>
  13. 	  </EVENTS>
  14. 	  <RUNNABLES>
  15. 		<RUNNABLE-ENTITY UUID="31408035-5651-4258-a999-72d54c796e74">
  16. 		  <SHORT-NAME>RunnableEntity_0</SHORT-NAME>
  17. 		  <DATA-SEND-POINTS>
  18. 			<VARIABLE-ACCESS UUID="c85b3d4b-2b73-4991-868e-c59bca22fb3f">
  19. 			  <SHORT-NAME>DSP_TestState_0</SHORT-NAME>
  20. 			  <ACCESSED-VARIABLE>
  21. 				<AUTOSAR-VARIABLE-IREF>
  22. 				  <PORT-PROTOTYPE-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/
    Test1/PPortPrototype_0</PORT-PROTOTYPE-REF>
  23. 				  <TARGET-DATA-PROTOTYPE-REF DEST="VARIABLE-DATA-
    PROTOTYPE"    >    /SenderReceiverInterface/
    SenderReceiverInterface_0/TestState</TARGET-DATA-PROTOTYPE-REF>
  24. 				</AUTOSAR-VARIABLE-IREF>
  25. 			  </ACCESSED-VARIABLE>
  26. 			</VARIABLE-ACCESS>
  27. 		  </DATA-SEND-POINTS>
  28. 		  <SYMBOL>RunnableEntity_0_func</SYMBOL>
  29. 		</RUNNABLE-ENTITY>
  30. 	  </RUNNABLES>
  31. 	</SWC-INTERNAL-BEHAVIOR>
  32. </INTERNAL-BEHAVIORS>

系统

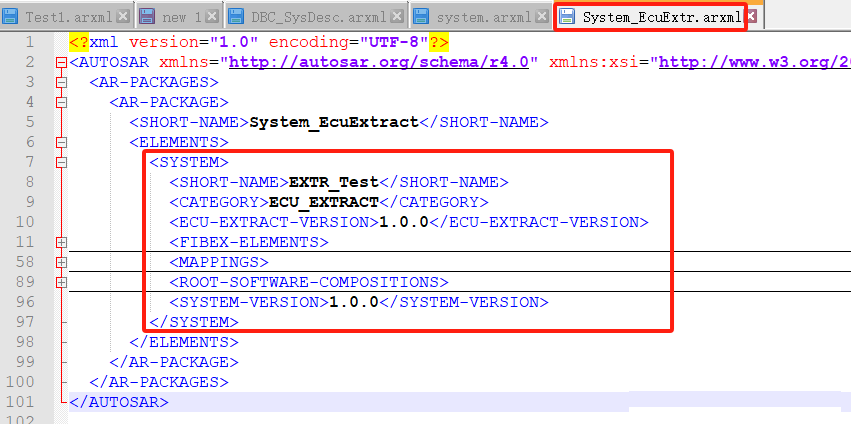

下图为一个ECU抽取之后，生成的系统以及其内部包含的Attribute。其为系统描述的顶层元素，系统描述定义了五个主要元素:拓扑、软件、通信、映射和映射约束。

我们来分别说明一下属性包含的内容信息。

ShortName：系统名称。

Category：类别是专门用于可识别语义的关键字。它影响属性的预期存在性和约束的适用性。

ecuExtractVersion：如果系统类别为SYSTEMEXTRACT或ECU EXTRACT，则应定义executeExtractVersion属性

fibexElement：引用指定通信和拓扑的ASAM FIBEX元素。系统应该引用所有出现在DBC_SysDesc.arxml中与抽取Ecu相关的Fibex元素。

  1. <FIBEX-ELEMENTS>
  2. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  3. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/CHK12_Mcu</FIBEX-ELEMENT-REF>
  4. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  5. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  6. 	  <FIBEX-ELEMENT-REF DEST="CAN-CLUSTER">/DBC_SysDesc_Can_Network_ECAN/Pkg_Cluster/Can_Network_ECAN</FIBEX-ELEMENT-REF>
  7. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  8. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  9. 	  <FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/DV_Test_Message_1</FIBEX-ELEMENT-REF>
  10. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  11. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  12. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/DV_Test_Message_1</FIBEX-ELEMENT-REF>
  13. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  14. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  15. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/KL15_MON_MCU</FIBEX-ELEMENT-REF>
  16. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  17. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  18. 	  <FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/Rx_Test_Message_01</FIBEX-ELEMENT-REF>
  19. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  20. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  21. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/Rx_Test_Message_01</FIBEX-ELEMENT-REF>
  22. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  23. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  24. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Rx_Test_Signal_01</FIBEX-ELEMENT-REF>
  25. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  26. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  27. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Rx_Test_Signal_02</FIBEX-ELEMENT-REF>
  28. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  29. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  30. 	  <FIBEX-ELEMENT-REF DEST="ECU-INSTANCE">/DBC_SysDesc_Can_Network_ECAN/Pkg_Ecu/Test</FIBEX-ELEMENT-REF>
  31. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  32. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  33. 	  <FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/Tx_Test_Message_01</FIBEX-ELEMENT-REF>
  34. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  35. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  36. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/Tx_Test_Message_01</FIBEX-ELEMENT-REF>
  37. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  38. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  39. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Tx_Test_Signal_01</FIBEX-ELEMENT-REF>
  40. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  41. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  42. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Tx_Test_Signal_02</FIBEX-ELEMENT-REF>
  43. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  44. 	<FIBEX-ELEMENT-REF-CONDITIONAL>
  45. 	  <FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/VBAT_MON_MCU</FIBEX-ELEMENT-REF>
  46. 	</FIBEX-ELEMENT-REF-CONDITIONAL>
  47. </FIBEX-ELEMENTS>

mapping：所有映射方面的聚合(软件组件到ECU的映射，数据元素到信号的映射以及映射约束)。

  1. <MAPPINGS>
  2. 	<SYSTEM-MAPPING>
  3. 	  <SHORT-NAME>SystemMapping</SHORT-NAME>
  4. 	  <DATA-MAPPINGS>
  5. 		<SENDER-RECEIVER-TO-SIGNAL-MAPPING>
  6. 		  <DATA-ELEMENT-IREF>
  7. 			<CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/TopLevel
    Composition/TopLevelComposition/CPT_Test1</CONTEXT-COMPONENT-REF>
  8. 			<CONTEXT-COMPOSITION-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/
    System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
  9. 			<CONTEXT-PORT-REF DEST="R-PORT-PROTOTYPE">/Base_SWC/Test1
    /RPortPrototype_0</CONTEXT-PORT-REF>
  10. 			<TARGET-DATA-PROTOTYPE-REF DEST="VARIABLE-DATA-PROTOTYPE">/
    Interfaces/SenderReceiverInterface_uint16/VDP_uint16</TARGET-DATA-PROTOTYPE-REF>
  11. 		  </DATA-ELEMENT-IREF>
  12. 		  <SYSTEM-SIGNAL-REF DEST="SYSTEM-SIGNAL">/DBC_SysDesc_Can_Network
    _ECAN/Pkg_Signal/Rx_Test_Signal_01</SYSTEM-SIGNAL-REF>
  13. 		</SENDER-RECEIVER-TO-SIGNAL-MAPPING>
  14. 	  </DATA-MAPPINGS>
  15. 	  <SW-MAPPINGS>
  16. 		<SWC-TO-ECU-MAPPING>
  17. 		  <SHORT-NAME>SwcToEcuMapping_1</SHORT-NAME>
  18. 		  <COMPONENT-IREFS>
  19. 			<COMPONENT-IREF>
  20. 			  <CONTEXT-COMPOSITION-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">
    /System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
  21. 			  <TARGET-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/
    TopLevelComposition/TopLevelComposition/CPT_Test1</TARGET-COMPONENT-REF>
  22. 			</COMPONENT-IREF>
  23. 			<COMPONENT-IREF>
  24. 			  <CONTEXT-COMPOSITION-REF DEST="ROOT-SW-COMPOSITION-
    PROTOTYPE"    >    /System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
  25. 			  <TARGET-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">
    /TopLevelComposition/TopLevelComposition/CPT_Test2</TARGET-COMPONENT-REF>
  26. 			</COMPONENT-IREF>
  27. 		  </COMPONENT-IREFS>
  28. 		  <ECU-INSTANCE-REF DEST="ECU-INSTANCE">/DBC_SysDesc_Can_Network_ECAN/Pkg_Ecu/Test</ECU-INSTANCE-REF>
  29. 		</SWC-TO-ECU-MAPPING>
  30. 	  </SW-MAPPINGS>
  31. 	</SYSTEM-MAPPING>
  32. </MAPPINGS>

rootSoftwareComposition：聚合的根软件部件，包含系统中所有软件组件的层次结构。当系统描述用于network-only情况时，不需要此元素。

  1. <ROOT-SOFTWARE-COMPOSITIONS>
  2. 	<ROOT-SW-COMPOSITION-PROTOTYPE>
  3. 	  <SHORT-NAME>CPT_Test_FlatView</SHORT-NAME>
  4. 	  <FLAT-MAP-REF DEST="FLAT-MAP">/Test_FlatView/Test_FlatMap</FLAT-MAP-REF>
  5. 	  <SOFTWARE-COMPOSITION-TREF DEST="COMPOSITION-SW-COMPONENT-TYPE">
    /Test_FlatView/SwComponentTypes/Test_FlatView</SOFTWARE-COMPOSITION-TREF>
  6. 	</ROOT-SW-COMPOSITION-PROTOTYPE>
  7. </ROOT-SOFTWARE-COMPOSITIONS>

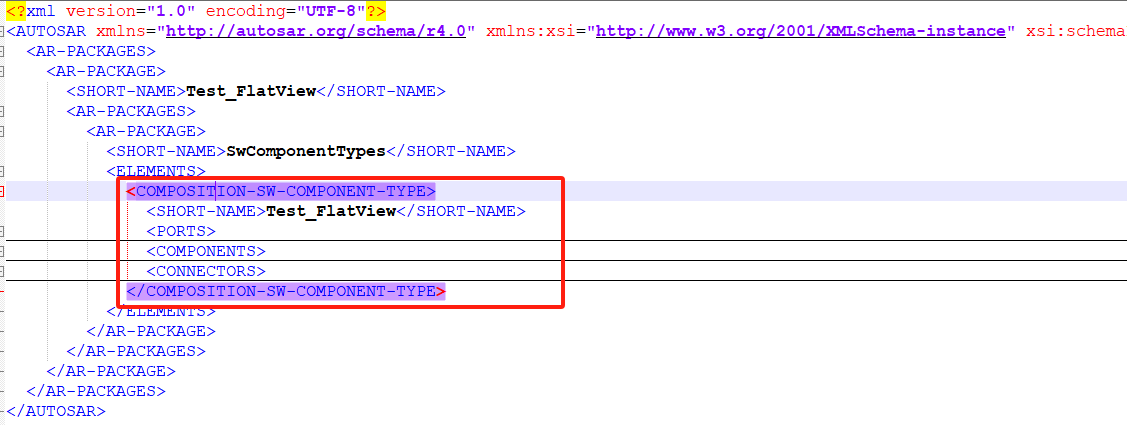

FlatInstanceDescriptor：表示软件系统实例树的一个节点(例如，组件实例或数据元素)。这个元素的用途是将这个实例的各种嵌套关系映射到一个平面表示，并为其分配一个惟一的名称(shortName)。

  1. <FLAT-INSTANCE-DESCRIPTOR>
  2.   <SHORT-NAME>CPT_Test1</SHORT-NAME>
  3.   <UPSTREAM-REFERENCE-IREF>
  4. 	<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-ELEMENT-REF>
  5. 	<TARGET-REF DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</TARGET-REF>
  6.   </UPSTREAM-REFERENCE-IREF>
  7.   <ECU-EXTRACT-REFERENCE-IREF>
  8. 	<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System_EcuExtract/EXTR_Test/CPT_Test_FlatView</CONTEXT-ELEMENT-REF>
  9. 	<TARGET-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</TARGET-REF>
  10.   </ECU-EXTRACT-REFERENCE-IREF>
  11. </FLAT-INSTANCE-DESCRIPTOR>
  12. <FLAT-INSTANCE-DESCRIPTOR>
  13.   <SHORT-NAME>TestState</SHORT-NAME>
  14.   <SW-DATA-DEF-PROPS>
  15. 	<SW-DATA-DEF-PROPS-VARIANTS>
  16. 	  <SW-DATA-DEF-PROPS-CONDITIONAL>
  17. 		<SW-REFRESH-TIMING>
  18. 		  <CSE-CODE>6</CSE-CODE>
  19. 		  <CSE-CODE-FACTOR>1</CSE-CODE-FACTOR>
  20. 		</SW-REFRESH-TIMING>
  21. 	  </SW-DATA-DEF-PROPS-CONDITIONAL>
  22. 	</SW-DATA-DEF-PROPS-VARIANTS>
  23.   </SW-DATA-DEF-PROPS>
  24.   <UPSTREAM-REFERENCE-IREF>
  25. 	<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-ELEMENT-REF>
  26. 	<CONTEXT-ELEMENT-REF DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</CONTEXT-ELEMENT-REF>
  27. 	<CONTEXT-ELEMENT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</CONTEXT-ELEMENT-REF>
  28. 	<TARGET-REF DEST="VARIABLE-DATA-PROTOTYPE">/SenderReceiverInterface/SenderReceiverInterface_0/TestState</TARGET-REF>
  29.   </UPSTREAM-REFERENCE-IREF>
  30.   <ECU-EXTRACT-REFERENCE-IREF>
  31. 	<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System_EcuExtract/EXTR_Test/CPT_Test_FlatView</CONTEXT-ELEMENT-REF>
  32. 	<CONTEXT-ELEMENT-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-ELEMENT-REF>
  33. 	<CONTEXT-ELEMENT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</CONTEXT-ELEMENT-REF>
  34. 	<TARGET-REF DEST="VARIABLE-DATA-PROTOTYPE">/SenderReceiverInterface/SenderReceiverInterface_0/TestState</TARGET-REF>
  35.   </ECU-EXTRACT-REFERENCE-IREF>
  36. </FLAT-INSTANCE-DESCRIPTOR>

部件类型

部件类型聚合了软件组件类型以及Sw Connector，后者主要用于将SwComponentPrototype彼此连接并连接。通过这种方法，可以创建软件组件的层次结构。

我们来分别说明一下属性包含的内容信息。

ShortName：部件名称。

Ports：此文件为抽取出来的连接系统信号的端口。

  1. <PORTS>
  2. 	<R-PORT-PROTOTYPE>
  3. 	  <SHORT-NAME>RPortPrototype_System_0</SHORT-NAME>
  4. 	  <REQUIRED-INTERFACE-TREF DEST="SENDER-RECEIVER-INTERFACE">/
    Interfaces/SenderReceiverInterface_uint32</REQUIRED-INTERFACE-TREF>
  5. 	</R-PORT-PROTOTYPE>
  6. </PORTS>

component：构成此部件的实例化组件。

  1. <COMPONENTS>
  2. 	<SW-COMPONENT-PROTOTYPE>
  3. 	  <SHORT-NAME>CPT_Test1</SHORT-NAME>
  4. 	  <TYPE-TREF DEST="APPLICATION-SW-COMPONENT-TYPE">/Base_SWC/Test1</TYPE-TREF>
  5. 	</SW-COMPONENT-PROTOTYPE>
  6. 	<SW-COMPONENT-PROTOTYPE>
  7. 	  <SHORT-NAME>CPT_Test2</SHORT-NAME>
  8. 	  <TYPE-TREF DEST="APPLICATION-SW-COMPONENT-TYPE">/CDD_SWC/Test2</TYPE-TREF>
  9. 	</SW-COMPONENT-PROTOTYPE>
  10. </COMPONENTS>

connector：连接表征在组件间通过端口建立的关系。连接分为ASSEMBLY-SW-CONNECTOR与DELEGATION-SW-CONNECTOR。一个表征组件间的连接，一个表征组件与ECU通信信号的连接。

  1. <CONNECTORS>
  2. 	<ASSEMBLY-SW-CONNECTOR>
  3. 	  <SHORT-NAME>ASC_CPT_Test1_PPortPrototype_0_CPT_Test2_RPortPrototype_0</SHORT-NAME>
  4. 	  <PROVIDER-IREF>
  5. 		<CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_
    FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-COMPONENT-REF>
  6. 		<TARGET-P-PORT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/
    PPortPrototype_0</TARGET-P-PORT-REF>
  7. 	  </PROVIDER-IREF>
  8. 	  <REQUESTER-IREF>
  9. 		<CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/
    Test_FlatView/CPT_Test2</CONTEXT-COMPONENT-REF>
  10. 		<TARGET-R-PORT-REF DEST="R-PORT-PROTOTYPE">/CDD_SWC/Test2/RPortPrototype_0</TARGET-R-PORT-REF>
  11. 	  </REQUESTER-IREF>
  12. 	</ASSEMBLY-SW-CONNECTOR>
  13. 	<DELEGATION-SW-CONNECTOR>
  14. 	  <SHORT-NAME>DelegationSwConnector_0_0</SHORT-NAME>
  15. 	  <INNER-PORT-IREF>
  16. 		<R-PORT-IN-COMPOSITION-INSTANCE-REF>
  17. 		  <CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/
    Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-COMPONENT-REF>
  18. 		  <TARGET-R-PORT-REF DEST="R-PORT-PROTOTYPE">/Base_SWC/Test1/
    RPortPrototype_System_0</TARGET-R-PORT-REF>
  19. 		</R-PORT-IN-COMPOSITION-INSTANCE-REF>
  20. 	  </INNER-PORT-IREF>
  21. 	  <OUTER-PORT-REF DEST="R-PORT-PROTOTYPE">/Test_FlatView/
    SwComponentTypes/Test_FlatView/RPortPrototype_System_0</OUTER-PORT-REF>
  22. 	</DELEGATION-SW-CONNECTOR>
  23. </CONNECTORS>

ISOLAR B:ARXML文件实例分析

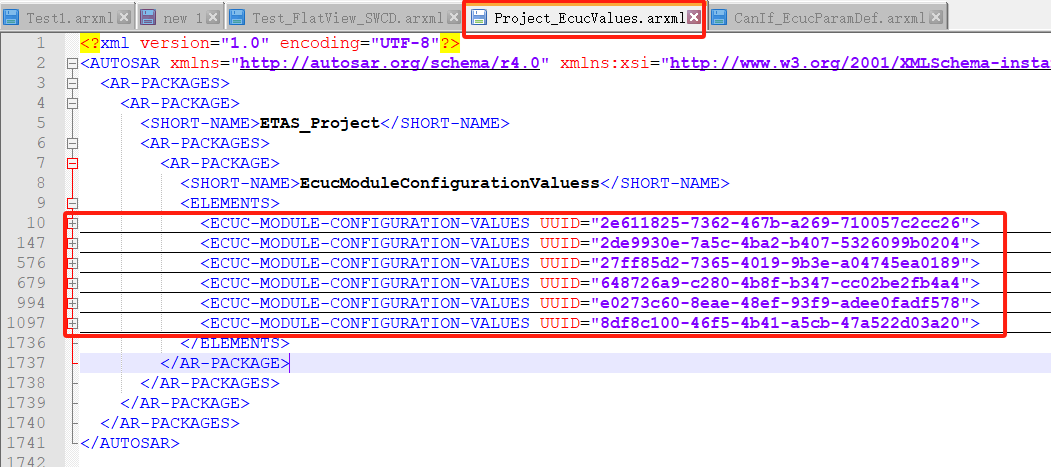

模块配置

模块可以是BSW模块以及RTE和ECU基础模块，Ecuc Module Configuration Values元素有两个不同的角色:

recommendedConfiguration包含BSW模块供应商推荐的参数值。

preconfiguredConfiguration包含的参数值是由实现固定的，不能更改。

我们来分别说明一下属性包含的内容信息。

ShortName：模块名称。

DefinitionRef：模块定义的引用，这个标签会引用到..\Config\BSW\ParamDefs目录下的模块参数定义。

implementationConfigVariant：指定此Ecu Module ConfigurationValues元素提供的配置信息是在软件开发到使用的哪个阶段内生效的。

container：一组相关配置形成一个容器，容器还能包含子容器，子容器同样还能继续包含子容器。

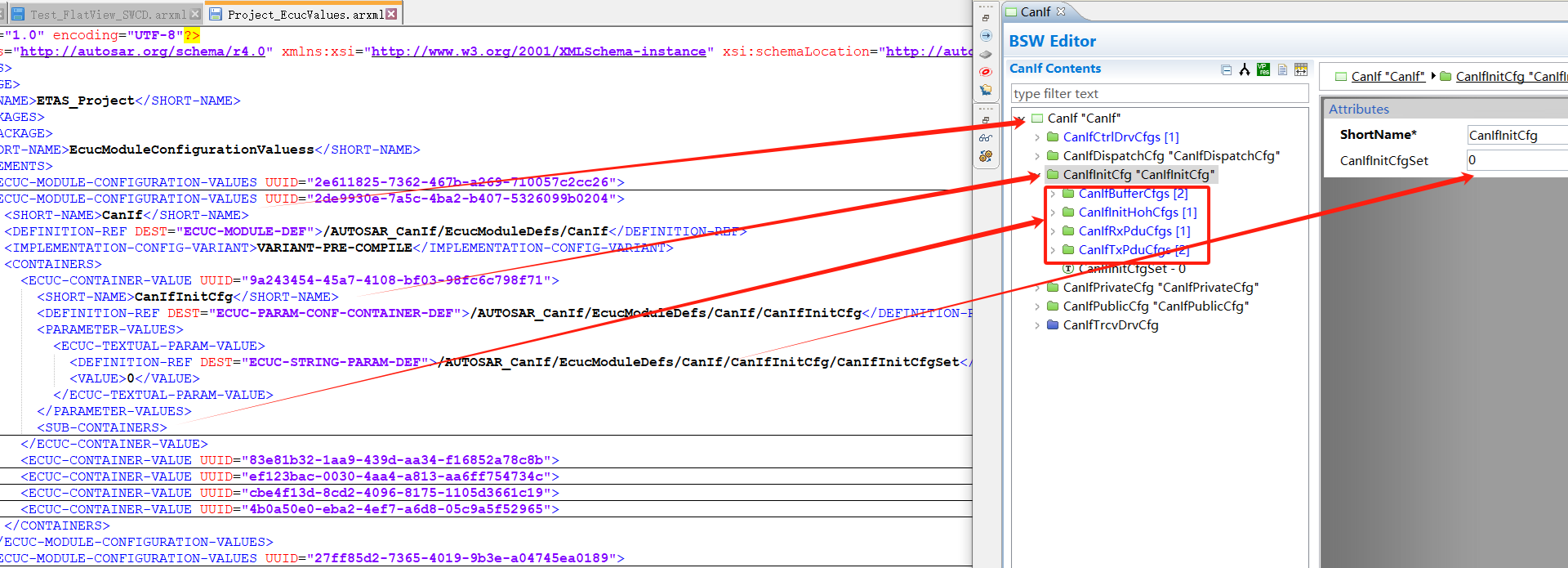

下图是CanIf第一层容器包含的内容，根据箭头可以找到与BSW Editor的对应关系，首先CanIf包含了五个子容器，打开CanIfInitCfg子容器，里边包含一个参数CanIfInitCfgSet和四个子容器。

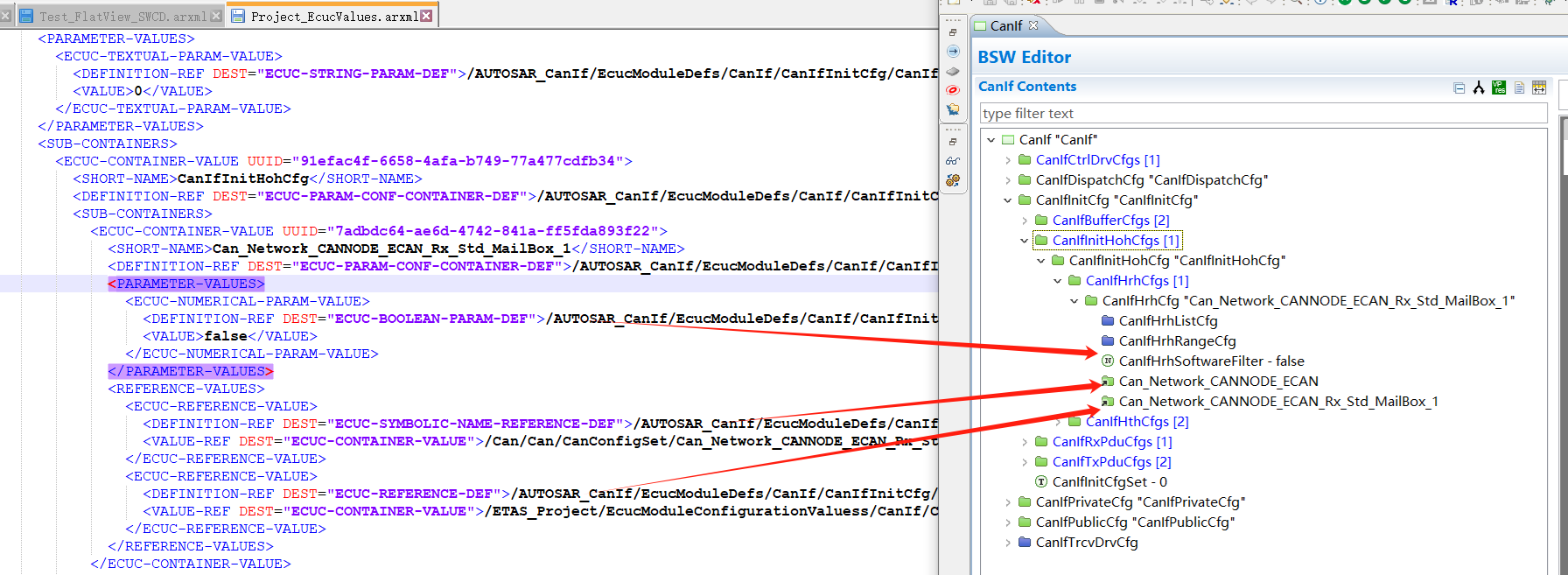

下图可以看到针对子容器CanIfInitHohCfg，它下面包含的三个子容器的关系。

下图可以看到针对子容器CanIfHrhCfg的一个参数和两个引用与BSW Editor中的关系。

可以看出直接看ARXML包含关系不是很直观，并且因为他们的容器内参数引用的为..\Config\BSW\ParamDefs目录下的模块参数定义并且是可以分裂定义（同一种引用针对不同实例重复定义），建议BSW基础模块在BSW Editor中进行配置和理解，BSW Editor会将相同的参数引用聚合到一起，并形成可视化的层级关系，帮助我们更好的完成BSW等基础模块的配置 。

服务软件实例描述

我们以ComM_Cfg_SWCD.arxml文件为例，来讲解SWCD一般包含那些内容。

我们分别介绍一下这四个PACKAGE都包含的内容。

SwcImplementation： 对单个软件组件或模块实现的描述。下面的例子描述了组件的编程语言以及组件类型等信息。

  1. <SWC-IMPLEMENTATION>
  2.   <SHORT-NAME>ComM_Imp</SHORT-NAME>
  3.   <CODE-DESCRIPTORS>
  4. 	<CODE>
  5. 	  <SHORT-NAME>ComM_Imp_Code</SHORT-NAME>
  6. 	  <ARTIFACT-DESCRIPTORS>
  7. 		<AUTOSAR-ENGINEERING-OBJECT>
  8. 		  <SHORT-LABEL>Code</SHORT-LABEL>
  9. 		  <CATEGORY>SWSRC</CATEGORY>
  10. 		</AUTOSAR-ENGINEERING-OBJECT>
  11. 	  </ARTIFACT-DESCRIPTORS>
  12. 	</CODE>
  13.   </CODE-DESCRIPTORS>
  14.   <PROGRAMMING-LANGUAGE>C</PROGRAMMING-LANGUAGE>
  15.   <BEHAVIOR-REF DEST="SWC-INTERNAL-BEHAVIOR">/AUTOSAR_ComM/SwComponentTypes/ComM/ComM_Int</BEHAVIOR-REF>
  16. </SWC-IMPLEMENTATION>

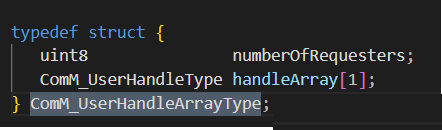

ImplementationDataTypes：描述属于本组件的ImplementationData。这通常对应于C代码中的typedef，是对基本数据类型的一层封装。下面的例子描述了结构体数据类型的ComM_UserHandleArrayType，结构体包含一个uint8类型的numberOfRequesters以一个ComM_UserHandleType类型的数组handleArray。

  1. <IMPLEMENTATION-DATA-TYPE>
  2.   <SHORT-NAME>ComM_UserHandleArrayType</SHORT-NAME>
  3.   <CATEGORY>STRUCTURE</CATEGORY>
  4.   <SUB-ELEMENTS>
  5. 	<IMPLEMENTATION-DATA-TYPE-ELEMENT>
  6. 	  <SHORT-NAME>numberOfRequesters</SHORT-NAME>
  7. 	  <CATEGORY>TYPE_REFERENCE</CATEGORY>
  8. 	  <SW-DATA-DEF-PROPS>
  9. 		<SW-DATA-DEF-PROPS-VARIANTS>
  10. 		  <SW-DATA-DEF-PROPS-CONDITIONAL>
  11. 			<IMPLEMENTATION-DATA-TYPE-REF DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR_
    Platform/ImplementationDataTypes/uint8</IMPLEMENTATION-DATA-TYPE-REF>
  12. 		  </SW-DATA-DEF-PROPS-CONDITIONAL>
  13. 		</SW-DATA-DEF-PROPS-VARIANTS>
  14. 	  </SW-DATA-DEF-PROPS>
  15. 	</IMPLEMENTATION-DATA-TYPE-ELEMENT>
  16. 	<IMPLEMENTATION-DATA-TYPE-ELEMENT>
  17. 	  <SHORT-NAME>handleArray</SHORT-NAME>
  18. 	  <CATEGORY>ARRAY</CATEGORY>
  19. 	  <ARRAY-SIZE-SEMANTICS>FIXED-SIZE</ARRAY-SIZE-SEMANTICS>
  20. 	  <SUB-ELEMENTS>
  21. 		<IMPLEMENTATION-DATA-TYPE-ELEMENT>
  22. 		  <SHORT-NAME>handleArrayElement</SHORT-NAME>
  23. 		  <CATEGORY>TYPE_REFERENCE</CATEGORY>
  24. 		  <ARRAY-SIZE SHORT-LABEL="size">1</ARRAY-SIZE>
  25. 		  <SW-DATA-DEF-PROPS>
  26. 			<SW-DATA-DEF-PROPS-VARIANTS>
  27. 			  <SW-DATA-DEF-PROPS-CONDITIONAL>
  28. 				<IMPLEMENTATION-DATA-TYPE-REF DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR
    _ComM/ImplementationDataTypes/ComM_UserHandleType</IMPLEMENTATION-DATA-TYPE-REF>
  29. 			  </SW-DATA-DEF-PROPS-CONDITIONAL>
  30. 			</SW-DATA-DEF-PROPS-VARIANTS>
  31. 		  </SW-DATA-DEF-PROPS>
  32. 		</IMPLEMENTATION-DATA-TYPE-ELEMENT>
  33. 	  </SUB-ELEMENTS>
  34. 	</IMPLEMENTATION-DATA-TYPE-ELEMENT>
  35.   </SUB-ELEMENTS>
  36. </IMPLEMENTATION-DATA-TYPE>

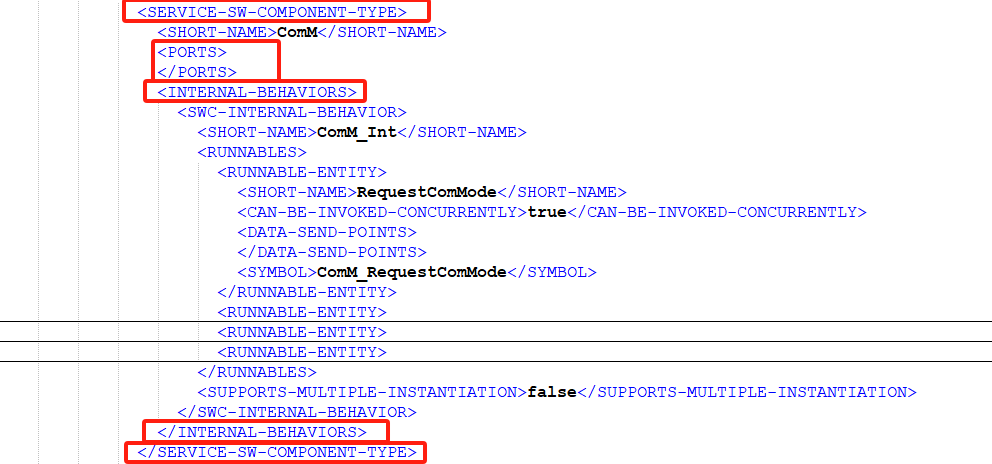

SwComponentTypes：软件组件类型，包括ApplicationSwComponentType、ServiceProxySwComponentType、SensorActuatorSwComponentType、ComplexDeviceDriverSwComponentType、ServiceSwComponentType、EcuAbstractionSwComponentType这几种类型，下面截图的为服务软件组件类型，它同样由端口和组件内部行为构成，组件内部行为包含了Runnables（实体）以及EVENTS(事件)以及DataTypeMappingRefs（应用数据与实现数据映射引用）。

PortInterfaces：端口接口类型，包括SenderReceiverInterface、NvDataInterface、ParameterInterface、ModeSwitchInterface、ClientServerInterface、TriggerInterface这几种类型，下面的arxml定义了一个SenderReceiverInterface。

  1. <SENDER-RECEIVER-INTERFACE>
  2.   <SHORT-NAME>ComM_CurrentChannelRequest</SHORT-NAME>
  3.   <IS-SERVICE>true</IS-SERVICE>
  4.   <DATA-ELEMENTS>
  5. 	<VARIABLE-DATA-PROTOTYPE>
  6. 	  <SHORT-NAME>fullComRequestors</SHORT-NAME>
  7. 	  <TYPE-TREF DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR_ComM/
    ImplementationDataTypes/ComM_UserHandleArrayType</TYPE-TREF>
  8. 	</VARIABLE-DATA-PROTOTYPE>
  9.   </DATA-ELEMENTS>
  10. </SENDER-RECEIVER-INTERFACE>



基础软件实例描述

我们以ComM_Cfg_BSWMD.arxml，来讲解以下BSWMD都包含哪些内容。

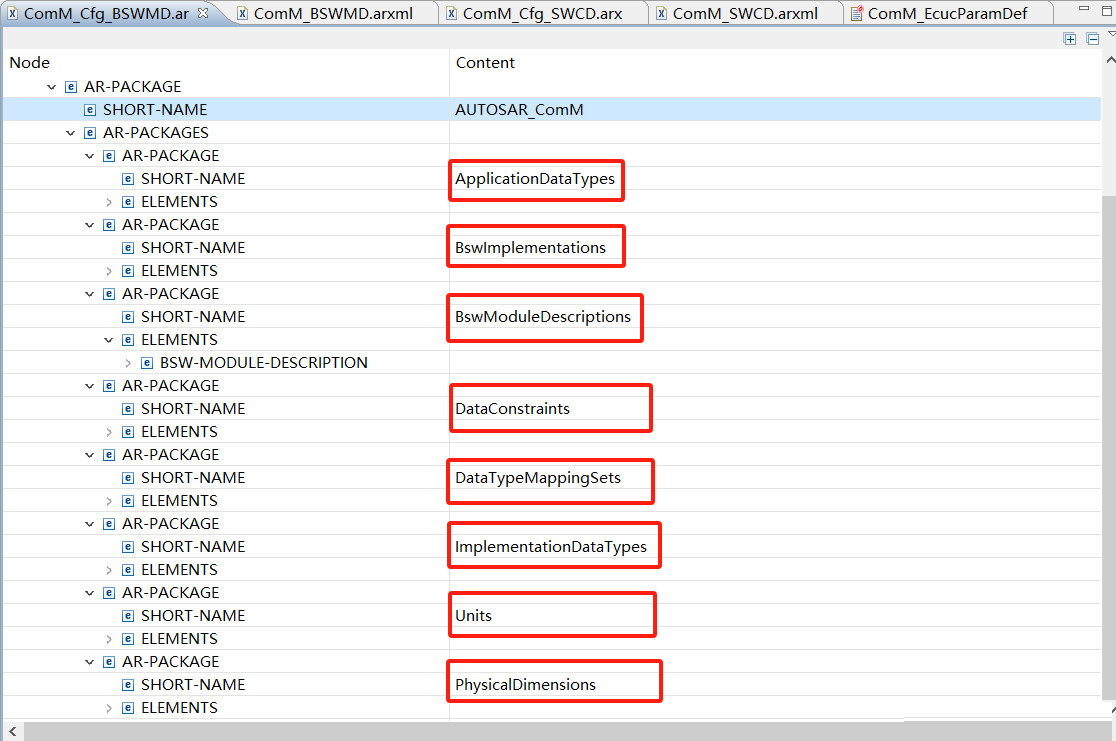

我们下面来看一下八个PACKAGE都包含了什么内容。

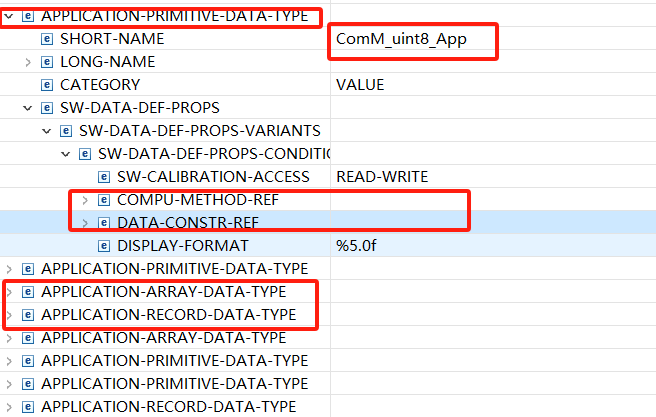

ApplicationDataTypes：应用数据类型定义，如下图为例，第一个为原始类型数据ComM_uint8_App，它可以跟一个计算方法和数据约束绑定下例中还包含数组与结构体，他们都需要引用原始数据类型。

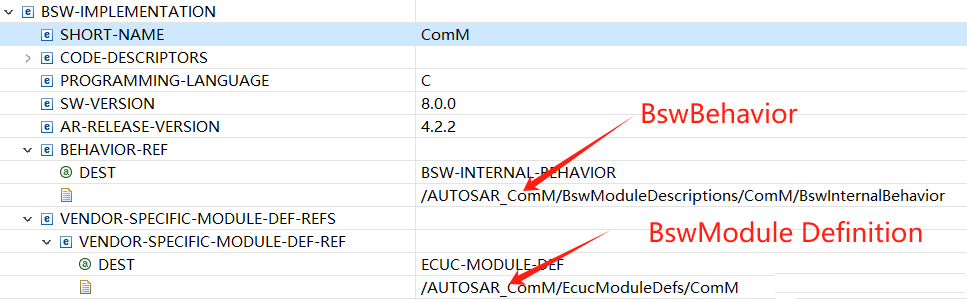

BswImplementations：其中除了通用规范(BswModule Definition和BswBehavior)外，还包含特定于实现的信息。

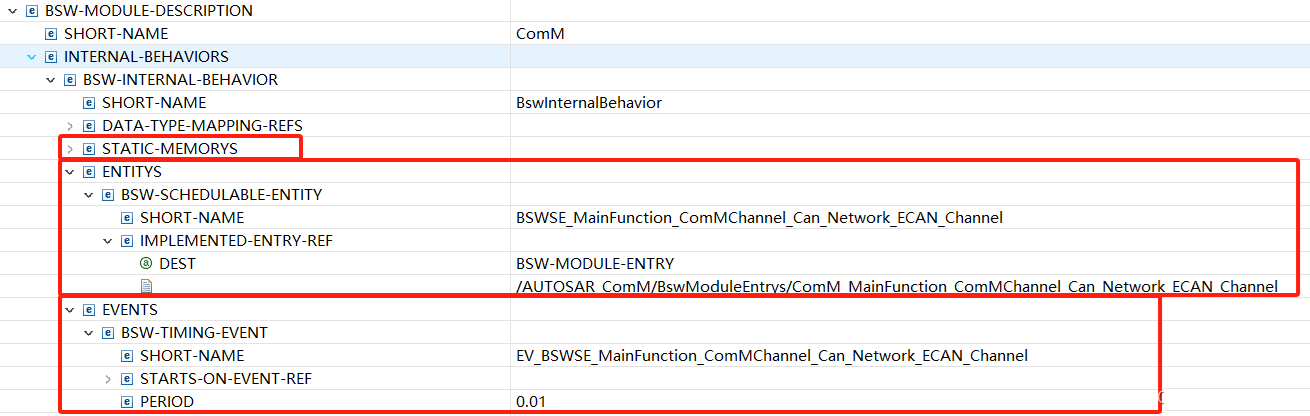

BswModuleDescriptions：用于描述单个BSW模块或BSW集群的根元素。在描述BSW模块的情况下该元素的短名称等于BSW模块的名称。下图中包含了模块的需要的变量（基于定义的应用数据类型和应用类型到实现类型映射）以及可运行实体与事件信息。

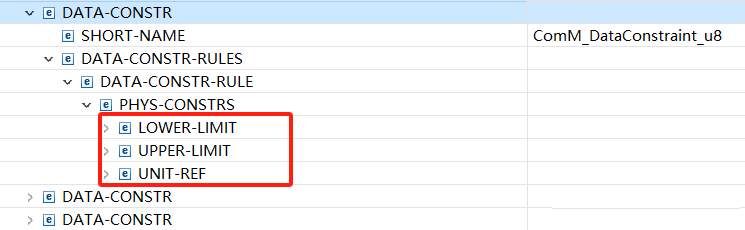

DataConstraints：数据约束，针对应用数据约束它的上下限以及单位引用等。

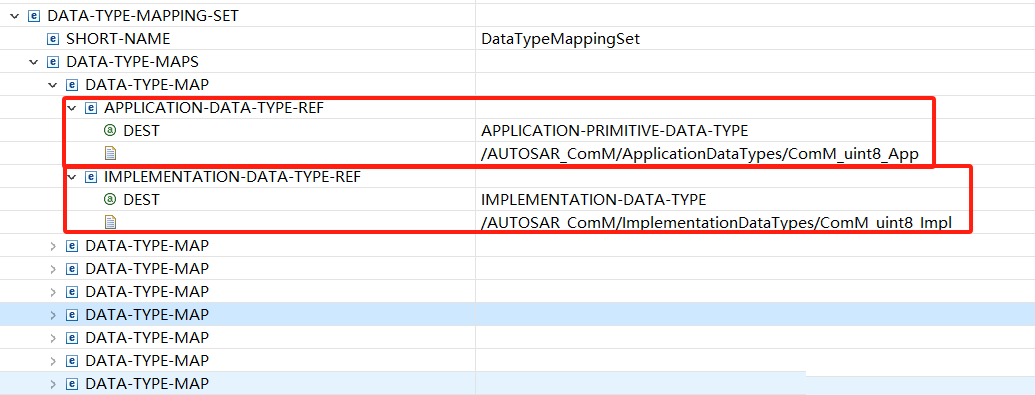

DataTypeMappingSets：应用数据到实现数据的映射。

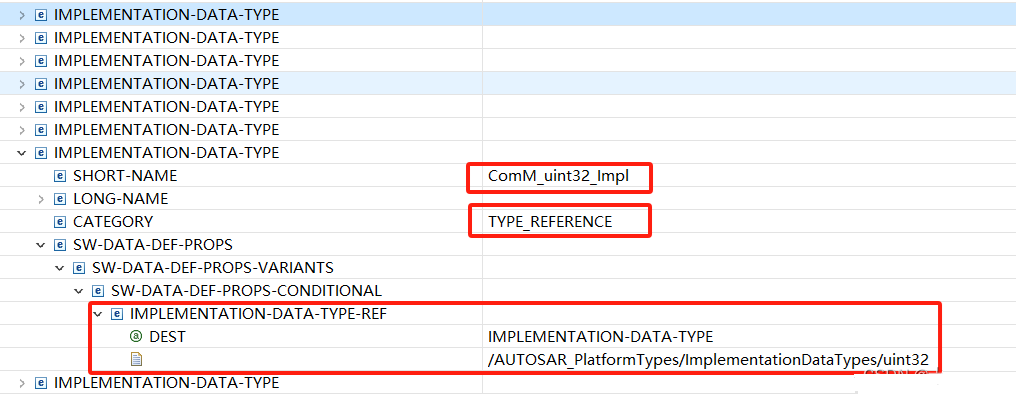

ImplementationDataTypes：描述属于本组件的ImplementationData，它引用了AUTOSAR提供的几种基本的ImplementationData，如果工程中没有需要在ISOLAR_PlatformTypes.arxml补充相应的定义。

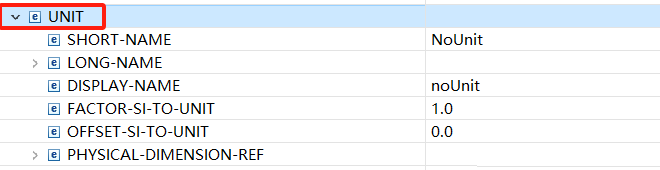

Units：与该数据对象的语义相关联的物理单元定义。如果未指定compuMethod，则此属性适用。如果指定了compuMethod，则两种定义应保持一致。

PhysicalDimensions：单元对应的物理维度信息，可以被Units引用


56 次浏览       4

相关文章
CMM之后对CMMI的思考
对软件研发项目管理的深入探讨
软件过程改进
软件过程改进的实现

相关文档
软件过程改进框架
软件过程改进的CMM-TSP-PSP模型
过程塑造(小型软件团队过程改进)
软件过程改进：经验和教训

相关课程
以"我"为中心的过程改进(iProcess )
iProcess过程改进实践
CMMI体系与实践
基于CMMI标准的软件质量保证

最新活动计划
人工智能.机器学习TensorFlow 6-30[直播]
基于 UML 和EA进行分析设计 7-30[北京]
软件架构设计方法、案例与实践 7-24[北京]
用户体验、易用性测试与评估 7-25[西安]
图数据库与知识图谱 8-23[北京]
需求分析师能力培养 8-28[北京]


最新文章
iPerson的过程观：要 过程 or 结果
基于模型的需求管理方法与工具
敏捷产品管理之 Story
敏捷开发需求管理（产品backlog）
Kanban看板管理实践精要
最新课程
基于iProcess的敏捷过程
软件开发过程中的项目管理
持续集成与敏捷开发
敏捷过程实践
敏捷测试-简单而可行
更多...
成功案例
英特尔 SCRUM-敏捷开发实战
某著名汽车 敏捷开发过程与管理实践
北京 敏捷开发过程与项目管理
东方证券 基于看板的敏捷方法实践
亚信 工作量估算
更多...
