1 摘要

本文主要对ARXML文件的注意事项、常见问题以及解读与编辑进行详细介绍。

上文回顾： ARXML文件解析-1

2 常见ARXML文件注意事项以及常见问题

2.1 注意事项

语法规则

起始符：<?xml（严格小写，无空格）。

属性顺序：version → encoding → standalone（顺序不可调换）。

引号：属性值必须用 ASCII双引号 " 包裹。

结束符：?>（无空格）

ARXML文件的特殊要求

工具链兼容性：

ARXML常用于汽车软件架构（如AUTOSAR），需确保工具链（如Vector PREEvision、ETAS ISOLAR）能解析该声明。

编码一致性：

若文件含非英文字符（如中文注释），必须保存为UTF-8且声明匹配，否则会乱码。

格式验证：

建议通过XML验证工具（如Notepad++ XML插件、在线校验器）检查语法。

工具链注意事项

语言切换：

工具（如Vector PREEvision）会根据<LANGUAGE>显示默认语言的文本。

若未找到匹配语言，可能回退到EN或显示空值。

版本兼容性：

AUTOSAR R4.0+ 强制要求 <ADMIN-DATA>，但部分旧工具可能忽略其内容。

验证规则：

<L-2> 中的语言代码必须在 <USED-LANGUAGES> 中声明，否则可能报错。

工具验证建议

XML语法检查：

使用 XMLSpy 或 Oxygen XML Editor 验证文件格式。

在线工具：https://www.xmlvalidation.com/

编码检测：

通过 Notepad++ → 「编码」菜单确认文件编码。

AUTOSAR工具链验证：

在Vector PREEvision或ETAS ISOLAR中导入文件，检查是否报错。

TAG的命名规则

大小写敏感：

所有TAG名称区分大小写（如<SHORT-NAME>不能写成<short-name>）。

命名风格：

使用大写字母+连字符（如<ECUC-CONTAINER-VALUE>）。

唯一性：

同一父元素下，<SHORT-NAME>必须唯一。

如何查看完整的TAG类型？

AUTOSAR官方XSD文件：

下载对应版本的XSD（如AUTOSAR_4-2-2.xsd），所有合法TAG均在其中定义。

工具链文档：

Vector PREEvision/ETAS ISOLAR的文档会列出支持的TAG类型。

实例文件参考：

通过工具生成的ARXML文件学习实际用法。

提示：具体TAG类型需参考AUTOSAR版本对应的规范文档，不同版本（如R4.0 vs R21-11）可能有差异。

2.2 常见问题

错误1：XML parsing failure: Invalid byte 1 of 1-byte UTF-8 sequence

原因：文件实际编码与声明的encoding属性不一致。

错误2：XML declaration allowed only at the start of the document

原因：XML声明前有空格、注释或其他内容。

错误3：Invalid content starting with 'AR-PACKAGE'

原因：元素顺序不符合XSD要求（如AR-PACKAGE必须位于AR-PACKAGES内）。

错误4：Undefined UUID reference

原因：引用的UUID未在文件中定义。

错误5：Encoding mismatch

解决：确保文件实际编码与XML声明的encoding一致（推荐UTF-8无BOM）。

错误6：Unbound namespace prefix 'xsi'

原因：未声明xmlns:xsi命名空间。

解决：添加 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"。

错误7：SchemaLocation Warning: No XSD found

原因：xsi:schemaLocation指定的XSD文件路径错误。

解决：确保XSD文件存在，并修正路径（如使用绝对路径 C:\AUTOSAR\AUTOSAR_4-2-2.xsd）。

错误8：Element not allowed in namespace

原因：元素未在默认命名空间或指定命名空间中定义。

解决：检查命名空间URI是否与AUTOSAR版本匹配。

错误9：未定义的TAG

<!-- 错误示例 -->
<MY-CUSTOM-TAG> <!-- 非AUTOSAR标准TAG -->
  Value
</MY-CUSTOM-TAG>

后果：工具链报错（如Unknown element 'MY-CUSTOM-TAG'）。

错误10：TAG顺序错误

<!-- 错误示例 -->
<AR-PACKAGE>
  <ELEMENTS>...</ELEMENTS> <!-- 必须在SHORT-NAME之后 -->
  <SHORT-NAME>Com</SHORT-NAME>
</AR-PACKAGE>

解决：遵循XSD中定义的子元素顺序。

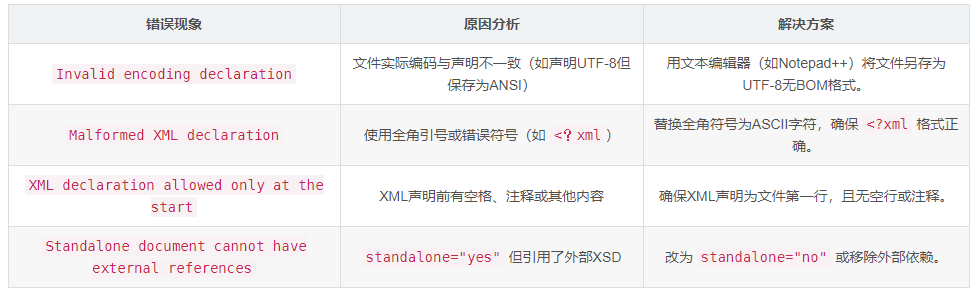

其他错误表格示例：

2.3 答疑

Q1: 能否省略<ADMIN-DATA>？

答案：不建议。AUTOSAR规范要求保留该节点（内容可为空），否则工具可能警告。

Q2: 如何添加自定义语言（如法语）？

<USED-LANGUAGES>
  <L-2 L="FR" xml:space="default"/>  <!-- 新增法语 -->
</USED-LANGUAGES>
<DESC>
  <L-2 L="FR" xml:space="default">Configuration Réseau</L-2>
</DESC>

Q3: xml:space="default" 能否省略？

答案：可以省略（工具通常默认处理为default），但显式声明可提高可读性。

Q4: UUID是否可以手动指定？

答案：可以，但需确保全局唯一性。推荐使用工具（如Vector PREEvision）自动生成。

Q5: <SHORT-NAME>能否重复？

答案：同一父元素下不能重复，但不同包内可以同名（如两个<AR-PACKAGE>均可包含<SHORT-NAME>Comunication）。

Q6: 如何定义具体的转换链（Transformer Chain）？

答案：需在另一个<AR-PACKAGE>中定义<TRANSFORMER-CHAIN>，并通过<TARGET-REF>引用其路径或UUID。

Q7: <L-10>能否嵌套其他标签？

答案：通常不允许，其内容应为纯文本。若需结构化内容，应使用其他专用标签（如<DESC>中的<P>段落标签，需工具支持）。

Q8: 为什么工具不显示<L-10>的内容？

可能原因：

未在<USED-LANGUAGES>中声明对应语言。

工具未激活多语言切换功能。

标签名称不兼容（如工具期望<LONG-TEXT>而非<L-10>）。

Q9: 如何提取所有语言的<L-10>文本？

方法：

使用XPath查询（示例）：

//L-10[@L='EN']/text()  <!-- 提取英文文本 -->
//L-10[@L='CN']/text()  <!-- 提取中文文本 -->

3 ARXML解读/编辑指南

3.1 解读ARXML文件的步骤

步骤1：确定目标内容

通信配置：查找EthernetFrame、PDU、Signal相关标签。

服务接口：搜索SERVICE-INTERFACE、METHOD、EVENT。

ECU信息：定位ECU-INSTANCE、ETHERNET-INTERFACE。

步骤2：理解元素属性

关键属性示例：

<SERVICE-ID>0x1234</SERVICE-ID>：服务唯一标识符（16进制）。

<METHOD-ID>0x01</METHOD-ID>：方法ID，与服务内唯一。

<START-BIT>0</START-BIT>：信号在PDU中的起始位。

步骤3：追踪引用关系

通过<REF>或<TYPE-TREF>追踪跨元素的依赖：

<SIGNAL-TO-PDU-MAPPING>
  <I-SIGNAL-REF DEST="I-SIGNAL">/Signals/SpeedSignal</I-SIGNAL-REF>
</SIGNAL-TO-PDU-MAPPING>

步骤4：验证逻辑一致性

检查ID唯一性（如SERVICE-ID不可重复）。

确认信号映射的位范围不重叠（如两个信号不能占用PDU的同一段比特位）。

3.2 编辑ARXML文件的方法

方法1：使用专业工具（推荐）

工具示例：

Vector PREEvision：图形化编辑通信矩阵和服务接口。

ETAS ISOLAR：AUTOSAR兼容的完整开发环境。

Elektrobit Tresos：专注于基础软件配置。

优势：自动处理引用关系、语法验证和版本兼容性。

方法2：手动编辑（需谨慎）

文本编辑器：使用VSCode、Notepad++等支持XML高亮和折叠的工具。

注意事项：

备份文件：编辑前复制原始文件以防错误。

修改属性：直接调整标签内的值（如更改<CYCLE-TIME>100</CYCLE-TIME>为200）。

添加元素：遵循现有结构插入新节点（如新增METHOD）。

处理引用：确保新元素的ID唯一，且引用路径正确。

示例：手动添加一个方法

<METHODS>
  <CLIENT-SERVER-OPERATION>
    <SHORT-NAME>NewMethod</SHORT-NAME>
    <METHOD-ID>0x02</METHOD-ID>
    <CALL-TYPE>FIRE_AND_FORGET</CALL-TYPE>
  </CLIENT-SERVER-OPERATION>
</METHODS>

方法3：脚本自动化

Python + XML库：使用xml.etree.ElementTree解析和修改ARXML。

示例脚本：批量修改服务端口号

import xml.etree.ElementTree as ET
tree = ET.parse('example.arxml')
root = tree.getroot()
for elem in root.findall(".//ENDPOINT-PORT"):
    elem.text = "30500"  # 修改所有端口为30500
tree.write('modified.arxml')

3.3 验证与调试

验证工具：

XML Schema验证：使用AUTOSAR提供的XSD文件检查语法。

xmllint --schema AUTOSAR_4-2-2.xsd example.arxml

AUTOSAR工具链：如ISOLAR的完整性检查功能，检测逻辑错误。

常见错误处理：

ID冲突：重复的SERVICE-ID或METHOD-ID导致通信失败。

引用失效：删除被引用的元素后未更新相关引用。

位映射错误：信号超出PDU长度或位重叠。

4 总结

ARXML文件通过分层包和元素描述汽车电子系统，解读需关注模块功能及引用关系，编辑推荐使用专业工具或谨慎手动调整，并始终验证文件正确性。本专题相关介绍有利于更好地理解ARXML文件。
