在新能源汽车的世界里,高压系统如同强大的 “心脏”,为车辆的运行提供源源不断的动力。而高压系统的上下电流程,就像是控制这个
“心脏” 跳动与停歇的精密开关,不仅关系到车辆的安全启动、行驶与停止,还影响着整个系统的稳定性和使用寿命。”
1 高压系统的组成
新能源汽车的高压系统是一个由多个关键部件协同工作的复杂网络,各部件各司其职,共同保障车辆的正常运行。

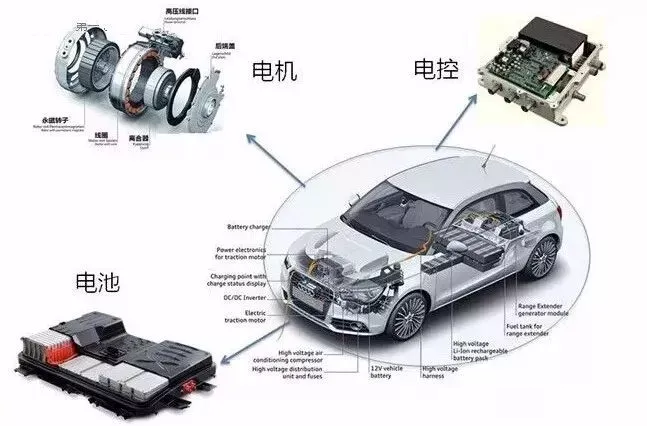

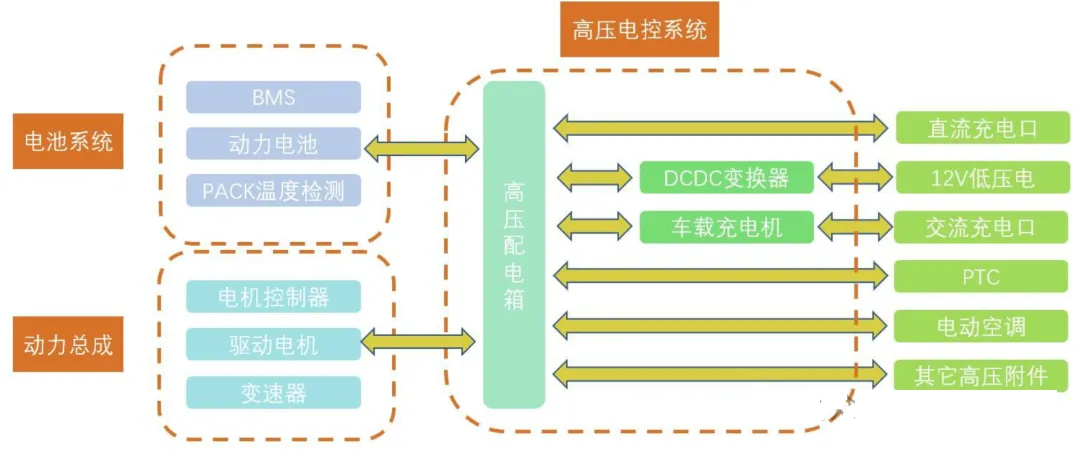

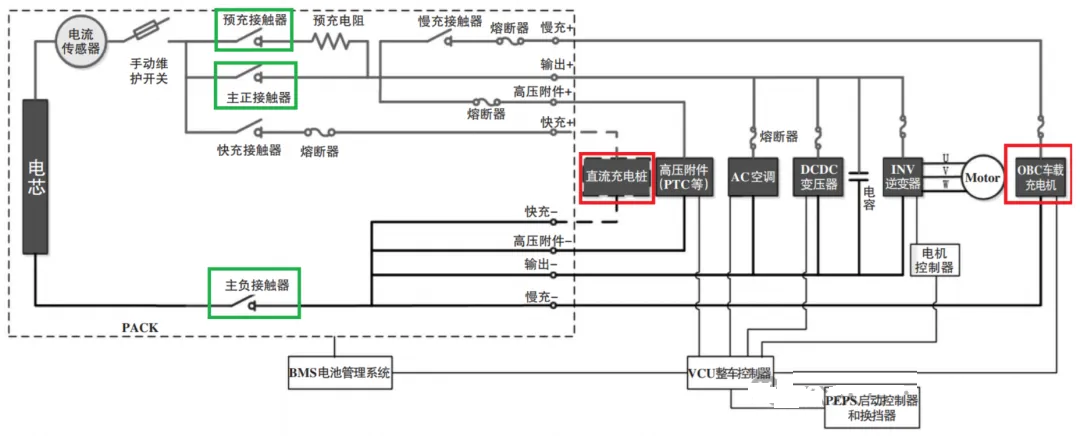

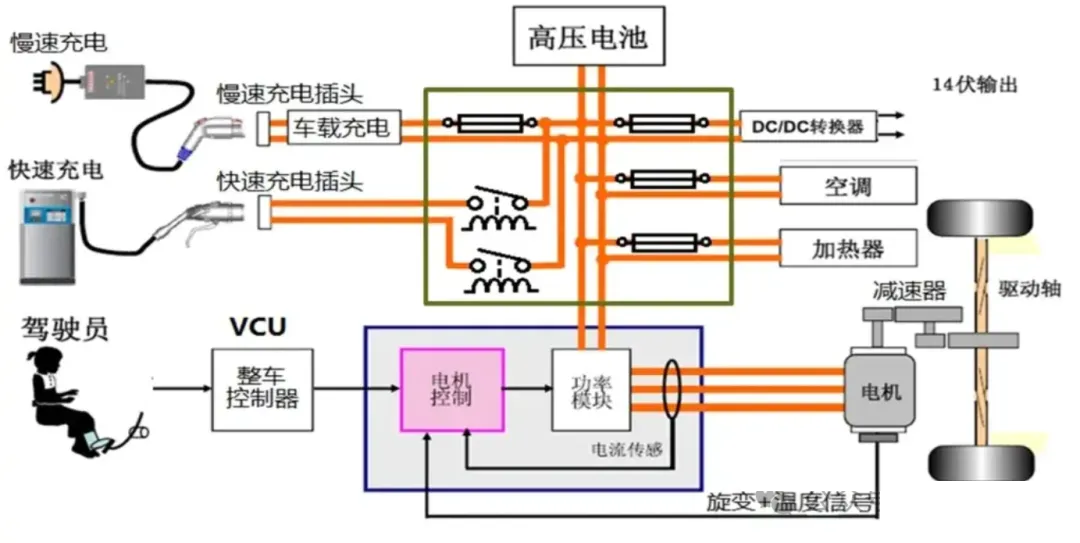

图:新能源汽车高压系统架构图
能量核心 - 动力电池:作为车辆的能量存储单元,动力电池储存着大量电能,为整车的驱动、电子设备运行等提供动力来源。
电池 “管家” - 电池管理系统:电池管理系统时刻监控电池的电压、电流、温度和荷电状态等参数,通过优化电池的充放电过程,延长电池的使用寿命,保障电池的安全和性能。
动力转化器 - 驱动电机:驱动电机是将动力电池中的电能转化为机械能的关键部件,通过旋转产生动力,驱动车轮使车辆行驶。
电机 “指挥官” - 电机控制器:电机控制器负责控制电机的启动、停止和速度调节,确保电机按照车辆的需求稳定运行。
电流转换专家 - 逆变器:逆变器通常集成在电机控制器(MCU)中,它的主要任务是将动力电池输出的直流电转换为交流电,供驱动电机使用,同时精确控制电机的转速和扭矩,保证车辆的动力性能。
电力分配中心 - 高压配电箱:高压配电箱负责管理高压电力的分配,连接动力电池与其他高压部件,确保电力能够准确无误地输送到各个需要的地方。
空调 “新动力” - 电动压缩机:在新能源汽车的空调系统中,电动压缩机取代了传统的发动机驱动压缩机,为车内的制冷和制热提供动力支持,让乘客在舒适的环境中出行。
电压转换桥梁 - DC/DC 转换器:DC/DC 转换器将高压直流电转换为低压直流电,为车辆的 12V
电气系统供电,保证车辆的灯光、仪表、音响等低压设备正常工作,是连接高压与低压系统的重要桥梁。
充电 “小助手” - 车载充电机:车载充电机负责将外部的交流电转换为直流电,为动力电池充电,确保动力电池随时保持充足的电量。
温度调节能手 - PTC 加热器:PTC 加热器可用于车内供暖以及电池温度调节,在寒冷的天气里为车内提供温暖,同时保证电池在适宜的温度环境下工作,提升电池性能和寿命。
连接 “纽带” - 高压线束:高压线束连接着高压系统中的各个部件,采用专用的绝缘和屏蔽材料,确保高压电的安全传输,避免漏电和电磁干扰,是整个系统不可或缺的连接
“纽带”。
安全 “卫士” - 高压互锁回路:高压互锁回路是一种重要的安全机制,它时刻监测高压电路的完整性。一旦检测到异常,会立即自动断开高压电路,有效防止高压电泄漏,保障人员和车辆的安全,堪称高压系统的
“安全卫士”。
整车 “大脑” - 整车控制器:整车控制器作为车辆的 “大脑”,协调高压系统与其他车载系统的工作,管理车辆的整体运行,根据驾驶员的操作指令和车辆的实时状态,做出最优的决策,确保车辆平稳、高效地行驶。
混动 “发电站” - 发电机(混动系统):在混动系统中,发电机通过与发动机的连接,实现热能到电能的转换,完成自主发电功能,为车辆补充电能,提高能源利用效率。
发电机 “管理者” - 发电机控制器:发电机控制器管理发电机的工作,并将发电机发出的交流电转换为直流电,为动力电池充电,确保发电机稳定运行,合理分配电能。
这些部件相互协作,构成了新能源汽车高效、安全的高压系统架构,为车辆的正常运行提供了坚实的保障。
2 高压系统上下电相关模块联动原理
在新能源汽车的高压上下电流程中,多个关键模块协同工作,它们之间的联动就像是一场默契十足的团队合作,每个模块都发挥着不可或缺的作用,共同保障高压系统的稳定运行。

2.1 整车控制器(VCU)
VCU 在高压上下电过程中扮演着指挥官的角色,它负责协调整个高压系统的上下电过程。
VCU 会实时监测车辆的各种状态信息,包括车速、挡位、电池状态等,还会接收驾驶员的操作指令,如启动、停车、加速、减速等
。然后,根据这些信息,发出相应的控制指令,控制高压系统各组件的工作状态,保障车辆的正常行驶。
当驾驶员按下启动按钮时,VCU 会首先唤醒低压系统,为后续的高压上电流程做好准备;在高压下电时,VCU
会判断车辆状态,确保满足下电条件后,才会发出下电指令,控制高压继电器断开,实现高压系统的安全下电。
2.2 电池管理系统(BMS)
BMS 主要负责监控电池组的电压、电流、温度等参数,并向 VCU 提供准确的电池状态信息。
在高压上电前,BMS 会进行严格的自检,确保电池组处于安全状态。BMS检查电池的电压是否在正常范围内,温度是否过高或过低,以及电池的健康状态等,如果发现电池存在异常,及时发出警报,并采取相应的保护措施,防止电池在不安全的状态下进行上电操作,避免引发安全事故
。在充电过程中,BMS 也起着关键作用,它会根据电池的状态,控制充电电流和电压,确保电池能够安全、高效地充电。
2.3 电机控制器(MCU)
MCU 是控制电机工作的关键部件,在高压上电后,它会根据 VCU 的指令对电机进行精准控制。
当车辆需要加速时,VCU 会向 MCU 发送指令,MCU 根据指令控制电机输出相应的转矩,驱动车辆加速前进;当车辆需要减速或制动时,MCU
会控制电机进入再生制动模式,将车辆的动能转化为电能并存储到电池中,实现能量回收 。MCU 还会对电机的工作状态进行实时监测,包括电机的转速、温度、电流等参数,确保电机在安全、高效的状态下运行。如果发现电机出现故障,MCU
会及时采取保护措施,如限制电机的输出功率或停止电机的运行,防止故障进一步扩大。
2.4 高压继电器
高压继电器是连接和断开高压电路的关键执行元件,控制着高压电流的通断。

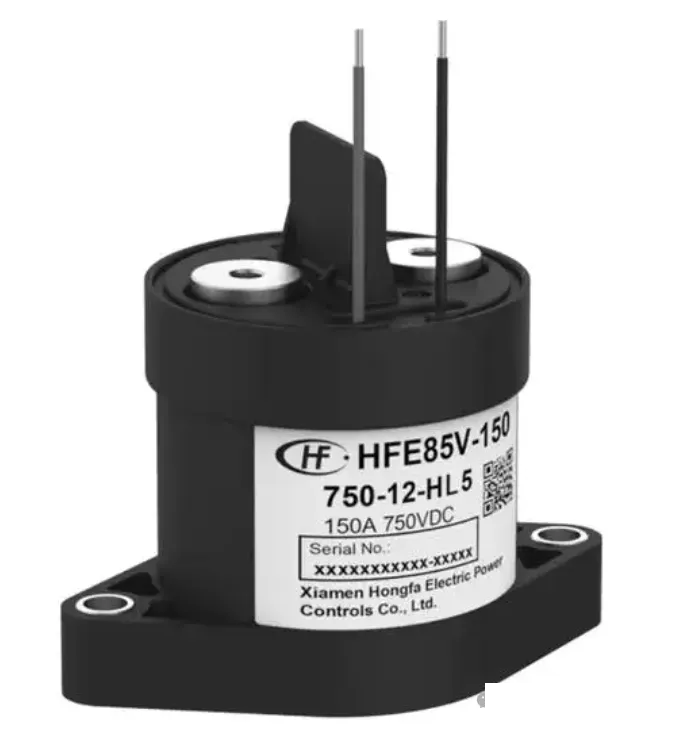

图:高压继电器
在高压上电时,高压继电器会在 VCU 的控制下闭合,连接高压电池和负载,使高压电能能够传输到各个高压部件,为它们提供运行所需的能量;在高压下电时,高压继电器会在
VCU 的指令下断开,切断高压电池与负载之间的连接,防止电池继续放电,确保电路安全 。
高压继电器的动作需要精准可靠,它的质量和性能直接影响到高压上下电过程的安全性和稳定性。为了确保高压继电器的正常工作,通常会采用一些特殊的设计和保护措施,如采用高耐压的触点材料,增加灭弧装置等,以防止在高压通断过程中产生电弧,损坏继电器或引发安全事故。
2.5 充电机(OBC)
在充电状态下,充电机与 BMS 协同工作,共同控制充电过程,确保电池能够安全、高效地充电。
充电机负责将外部的交流电转换为直流电,并根据 BMS 的指令,调整充电电流和电压的大小 。BMS
则会实时监测电池的状态,包括电池的电压、电流、温度、荷电状态(SOC)等参数,并根据这些参数向充电机发送控制指令,控制充电的开始、停止以及充电的速率。当电池电量较低时,BMS
会指示充电机以较大的电流进行快速充电;当电池电量接近充满时,BMS 会控制充电机降低充电电流,采用涓流充电的方式,以保护电池,避免过充。充电机还会与车辆的其他系统进行通信,如与
VCU 通信,告知充电状态和充电进度等信息,以便车辆进行相应的显示和控制。
3 高压系统上下电安全保护措施
在新能源汽车的高压系统中,安全保护措施至关重要,以下是一些常见的安全保护措施:
3.1 高压互锁
高压互锁通过低压信号监测高压回路的完整性及连续性,时刻守护着高压系统的安全。
只有当所有高压连接器连接正常,高压互锁信号回路完整时,高压系统才能上电。如果高压互锁信号中断,就说明高压回路存在异常,车辆会立即采取相应的保护措施,如禁止上电、报警提示或者切断高压电源等,以防止人员触电和电气设备损坏
。比如,当车辆在行驶过程中,如果某个高压连接器松动,高压互锁系统会迅速检测到信号的变化,并及时切断高压电源,避免发生危险。
3.2 过流、过压、欠压、过温保护
过流保护就像是电路的 “保险丝”,当高压系统中的电流超过设定值时,它会迅速动作,切断电路,防止因电流过大而导致电气设备过热、损坏甚至引发火灾等严重后果。
过压保护则是防止电压过高,当电压超过正常范围时,过压保护装置会启动,通过调整电路参数或者切断电源等方式,保护电气设备免受过高电压的冲击。
欠压保护主要是针对电压过低的情况,当检测到电压低于设定的阈值时,欠压保护机制会启动,防止电池在低电压下过度放电,从而保护电池的性能和寿命。
过温保护会实时监测高压系统中关键部件的温度,当温度过高时,过温保护装置会采取措施,如降低功率输出、启动散热风扇或者切断电源等,防止因温度过高而损坏设备
。例如,在炎热的夏天,当车辆长时间高速行驶时,电机控制器的温度可能会升高,如果没有过温保护,电机控制器可能会因过热而损坏,而过温保护装置会在温度达到一定值时,自动启动散热风扇,降低电机控制器的温度,确保其正常运行。
3.3 绝缘监测
绝缘监测是新能源汽车高压系统安全保护的重要环节,它通过各种检测方法,持续监测高压系统与车身之间的绝缘状态,防止漏电事故的发生。
如果绝缘电阻值低于规定的安全阈值,就说明存在漏电风险,车辆会立即发出警报,并采取相应的措施,如切断高压电源,以确保人员和车辆的安全
。
常见的绝缘检测方法有直流注入法、交流注入法和电桥法等,这些方法各有优缺点,但都能有效地检测高压系统的绝缘状态。例如,在车辆充电过程中,绝缘监测系统会实时监测充电线路和电池组的绝缘情况,一旦发现绝缘电阻下降,就会立即停止充电,并提示用户检查充电设备和车辆的绝缘状态。
4 高压系统上下电流程
新能源汽车的上电分为高压上电和低压上电,高压上电流程一般理解为高压件通电的过程,具体流程如下:
1、点火开关处于ON档时,仪表盘点亮,低压电接通。
2、VCU、BMS、MCU等控制模块依次被唤醒并开始进行自检。
3、BMS对电池的电压、压差、温度进行自检。
4、高压互锁和绝缘进行自检。
5、VCU判断自检是否正常,如果没有问题就会发送BMS闭合高压继电器的指令。
6、BMS先后闭合主负继电器和预充继电器进行预充电。
7、当电机控制器检测到预充电压达到动力电池总电压的90%,判断预充电完成并告知BMS。
8、BMS发送指令闭合主正继电器,断开预充继电器,车辆完成上电,仪表亮READY或OK指示灯。


4.1 常规高压上电流程
当驾驶员未踩下制动踏板,操作钥匙开关将低压电源从 OFF 位置切换至 ACC 或 ON 时,车辆的低压电气系统开始供电,并进行系统自检,确保各个低压设备正常工作。此时,部分高压系统被激活,但由于钥匙档位未处于
START,车辆还不能进入 Ready 状态。
当驾驶员踩下制动踏板并将钥匙开关切换至 START 档时,以整车控制器(VCU)为控制核心,高压上电流程正式开始。VCU
首先控制主负接触器闭合,为后续的操作做好准备。接着,预充继电器闭合,预充回路被激活。预充回路中的预充电阻起着关键作用,它能够限制高压电路中瞬时电流的大小,防止在主接触器闭合瞬间,高压电池直接与高压系统其他组件相连时产生过大电流,对系统造成冲击。
在预充过程中,预充电阻逐渐将高压电池的电压引入高压系统,使系统电压缓慢提升至稳定状态。这一过程减少了对高压系统中电容的冲击,有效防止了电压浪涌。当监测到系统电压达到阈值(通常是系统稳态工作电压的
90% 左右)时,表明预充过程完成。此时,系统会断开预充回路,移除预充电阻,然后闭合主正接触器,使高压电池的正极与高压系统直接相连,形成完整的高压供电回路。

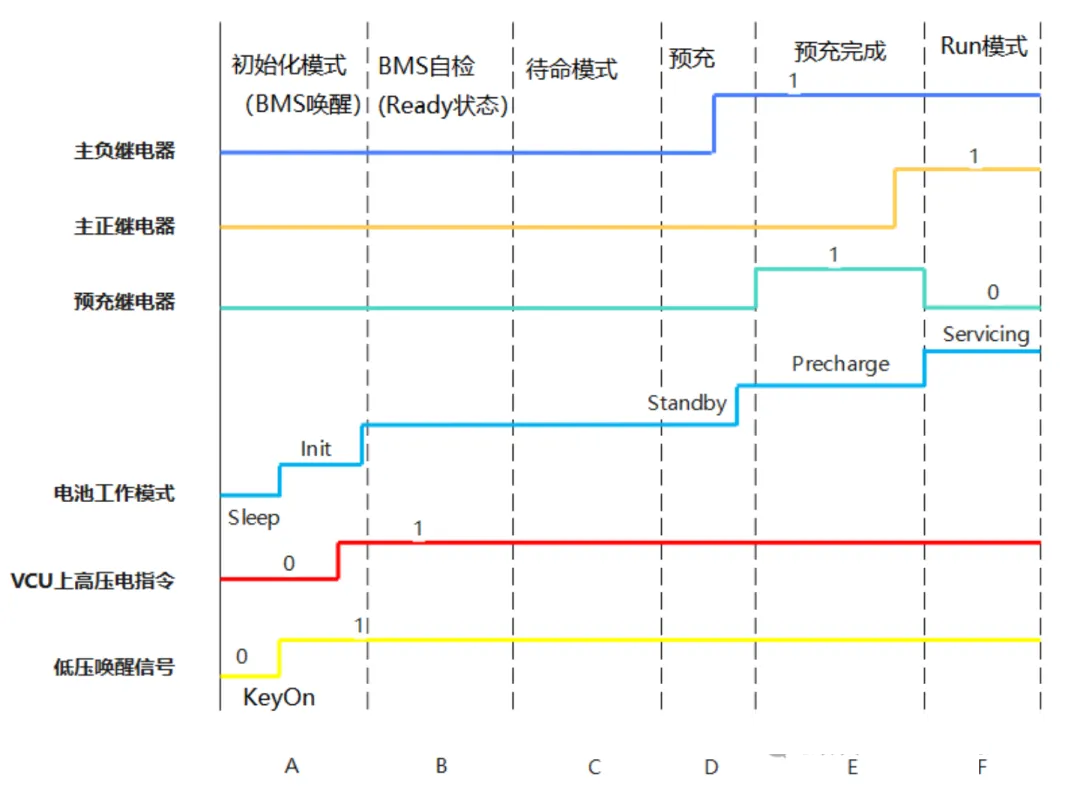

图:上电过程时序图
高压系统正式上电后,DC/DC 转换器等相关高压组件开始工作。车辆在确认制动、驾驶档位处于安全状态后,进入
Ready 状态,准备好启动并行驶。预充电阻的选择与系统电压、系统电容、预充时间以及效率密切相关,需要根据实际项目进行合理平衡。
4.2 常规高压下电流程
驾驶员将车辆停稳后,把档位切换至 P 档,确认车辆完全停止,然后将钥匙开关切换至非 Start 位置。此时,VCU
接收到关闭指令,开始进行系统检测,确认车辆是否处于安全状态。
确认安全后,VCU 会先断开主正接触器,切断高压电池与高压系统的直接连接。由于系统中的电容需要时间放电,VCU
会监测高压电路中的电压,等待其下降至安全水平,这个过程称为 “泄放”。在确认电压降到安全水平后,VCU
控制主负接触器断开,完全隔离高压电池。
之后,电池管理系统(BMS)和 VCU 会继续监控高压系统,确保没有意外的电流流动,同时记录车辆状态和电池健康信息。当高压系统完全下电后,低压电气系统也逐渐进入休眠模式,以节约能源。需要注意的是,VCU
等关键节点的下电会延迟于高压系统,这是为了确保整个系统安全稳定地关闭。
4.3 紧急高压下电流程
当车辆发生故障或出现紧急情况时,如碰撞、电池过热、电气系统短路等,为了保障人员安全和防止故障进一步扩大,系统会自动触发紧急断电机制,迅速切断高压电路
。紧急断电系统通常会与车辆的安全气囊、碰撞传感器等设备联动,一旦检测到异常情况,会立即发出指令,使高压继电器迅速断开,切断高压电池与负载之间的连接,从而实现高压系统的快速断电。有些车辆还配备了手动紧急断电开关,当驾驶员遇到紧急情况时,可以手动操作开关,切断高压电源,增加了一层安全保障。
在遇到紧急情况时,首先断开主正接触器,接着断开主负接触器,快速切断高压电源。然后进行低压下电,并存储相关数据,确保车辆在紧急情况下能够迅速停止高压供电,避免危险的发生。
4.4 充电模式高压上下电流程
在充电状态下,高压上下电的流程与行车状态有所不同,车载系统的激活由外部充电设施信号触发,因此不再对钥匙信号进行判断,同时需要对车速进行检测,保证车辆始终处于停止状态,总之,需要考虑充电机的控制逻辑。整个充电模式高压上下电流程围绕着充电的安全性和稳定性展开,涉及对充电信号、电池状态、车辆状态等多个方面的检测和判断。满足所有条件后,车辆进入充电状态,充电结束后则按照相应流程进行下电操作,确保充电过程安全可靠。
当车辆处于充电状态时,充电机首先会与车辆的 BMS 进行通信,进行握手和参数配置,确定充电的电压、电流等参数。在充电上电过程中,需要先闭合一些与充电相关的继电器,如充电接触器,确保充电电路的连接正常,然后才会进行后续的高压上电操作
。而在充电下电时,也需要先停止充电,断开充电接触器,再进行高压系统的下电操作,防止在充电过程中突然断电,对电池和充电机造成损坏。
在快充过程中,由于充电电流较大,对高压系统的稳定性和安全性要求更高,所以充电上下电的流程会更加严格和复杂,需要更加精准地控制各个环节,以确保充电的安全和高效。
5 总结
新能源汽车的高压上下电流程,涵盖了从车辆启动到行驶,再到停车的全过程,涉及多个关键模块的协同工作和一系列严格的安全保护措施。了解这一流程,不仅能让我们更好地掌握新能源汽车的工作原理,也能在日常使用和维护中,更加规范地操作,确保车辆的安全运行
。随着技术的不断发展,新能源汽车高压系统在智能化、分布式控制和无线通信等方面有着广阔的发展前景,未来,新能源汽车将为我们带来更加安全、高效、智能的出行体验。希望大家通过这篇文章,对新能源汽车高压上下电流程有更深入的认识,在享受新能源汽车带来的便利时,也能时刻牢记安全第一,规范操作。
|
