Tensorboard 可视化好帮手 2

作者:灰猫
  1692  次浏览      14
 2020-2-27

编辑推荐:
本文主要介绍可视化训练过程的图标是如何做的,希望对您的学习有所帮助。
本文来自于莫烦PYTHON,由火龙果软件Alice编辑、推荐。

要点

注意: 本节内容会用到浏览器, 而且与 tensorboard 兼容的浏览器是 “Google Chrome”. 使用其他的浏览器不保证所有内容都能正常显示.

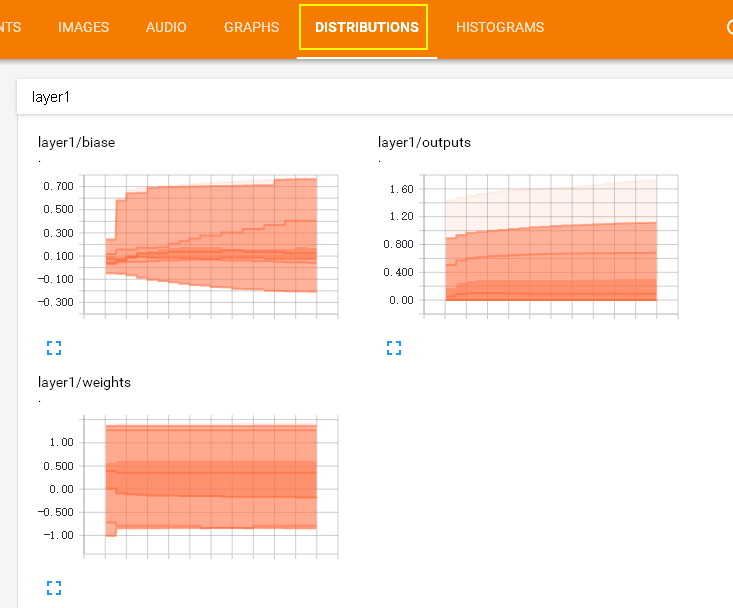

上一篇讲到了 如何可视化TesorBorad整个神经网络结构的过程。 其实tensorboard还可以可视化训练过程( biase变化过程) , 这节重点讲一下可视化训练过程的图标是如何做的 。请看下图, 这是如何做到的呢?

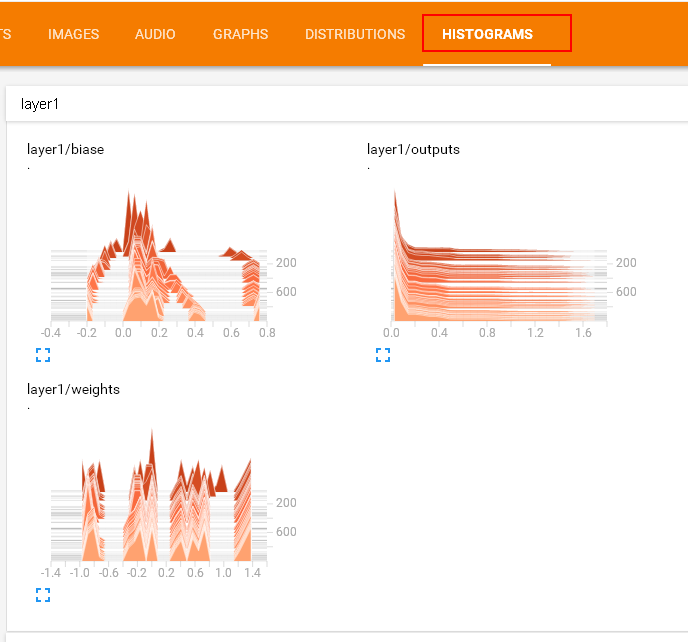

在histograms里面我们还可以看到更多的layers的变化:

(P.S. 灰猫使用的 tensorflow v1.1 显示的效果可能和视频中的不太一样, 但是 tensorboard 的使用方法的是一样的。)

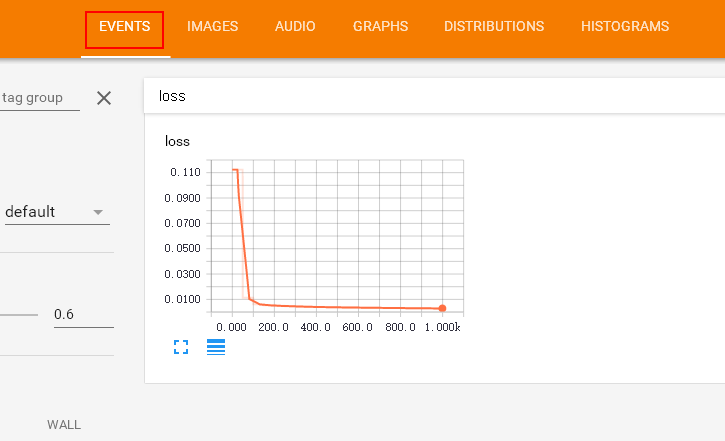

这里还有一个events , 在这次练习中我们会把 整个训练过程中的误差值(loss)在event里面显示出来, 甚至你可以显示更多你想要显示的东西.

好了, 开始练习吧, 本节内容包括:

制作输入源

由于这节我们观察训练过程中神经网络的变化, 所以首先要添一些模拟数据. Python 的 numpy 工具包可以帮助我们制造一些模拟数据. 所以我们先导入这个工具包:

import tensorflow as tf
import numpy as np

然后借助 np 中的 np.linespace() 产生随机的数字, 同时为了模拟更加真实我们会添加一些噪声, 这些噪声是通过 np.random.normal() 随机产生的.

## make up some data
x_data= np.linspace(-1, 1, 300, dtype=np.float32)[:,np.newaxis]
noise= np.random.normal(0, 0.05, x_data.shape).astype(np.float32)
y_data= np.square(x_data) -0.5+ noise

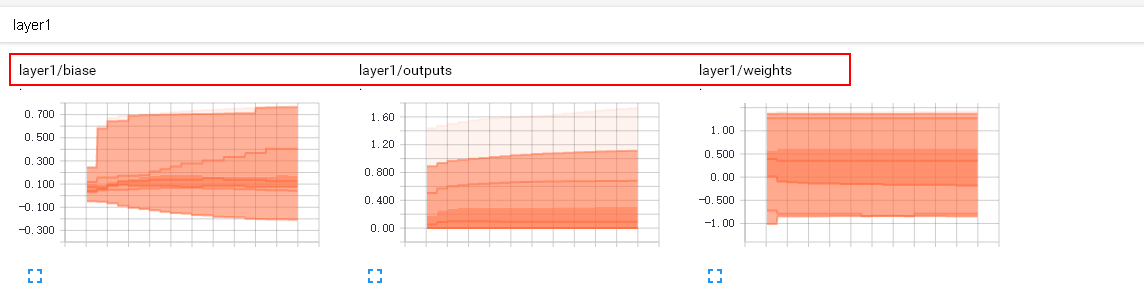

输入源的问题解决之后, 我们开始制作对Weights和biases的变化图表吧. 我们期望可以做到如下的效果, 那么首先从 layer1/weight 做起吧

这个效果是如何做到的呢,请看下一个标题

在 layer 中为 Weights, biases 设置变化图表

通过上图的观察我们发现每个 layer 后面有有一个数字: layer1 和layer2

于是我们在 add_layer() 方法中添加一个参数 n_layer,用来标识层数, 并且用变量 layer_name 代表其每层的名名称, 代码如下:

def add_layer(
inputs ,
in_size,
out_size,
n_layer,
activation_function=None):
## add one more layer and return the output of this layer
layer_name='layer%s'%n_layer ## define a new var
## and so on ……

接下来,我们层中的Weights设置变化图, tensorflow中提供了tf.histogram_summary()方法,用来绘制图片, 第一个参数是图表的名称, 第二个参数是图表要记录的变量

def add_layer(inputs ,
in_size,
out_size,n_layer,
activation_function=None):
## add one more layer and return the output of this layer
layer_name='layer%s'%n_layer
with tf.name_scope('layer'):
with tf.name_scope('weights'):
Weights= tf.Variable(tf.random_normal([in_size, out_size]),name='W')
# tf.histogram_summary(layer_name+'/weights',Weights) # tensorflow 0.12 以下版的
tf.summary.histogram(layer_name + '/weights', Weights) # tensorflow >= 0.12
##and so no ……

同样的方法我们对biases进行绘制图标:

with tf.name_scope('biases'):
biases = tf.Variable(tf.zeros([1,out_size])+0.1, name='b')
# tf.histogram_summary(layer_name+'/biase',biases) # tensorflow 0.12 以下版的
tf.summary.histogram(layer_name + '/biases', biases) # Tensorflow >= 0.12

至于activation_function 可以不绘制. 我们对output 使用同样的方法:

# tf.histogram_summary(layer_name+'/outputs',outputs) # tensorflow 0.12 以下版本
tf.summary.histogram(layer_name + '/outputs', outputs) # Tensorflow >= 0.12

最终经过我们的修改 , addlayer()方法成为如下的样子:

def add_layer(inputs ,
in_size,
out_size,n_layer,
activation_function=None):
## add one more layer and return the output of this layer
layer_name='layer%s'%n_layer
with tf.name_scope(layer_name):
with tf.name_scope('weights'):
Weights= tf.Variable(tf.random_normal([in_size, out_size]),name='W')
# tf.histogram_summary(layer_name+'/weights',Weights)
tf.summary.histogram(layer_name + '/weights', Weights) # tensorflow >= 0.12

with tf.name_scope('biases'):
biases = tf.Variable(tf.zeros([1,out_size])+0.1, name='b')
# tf.histogram_summary(layer_name+'/biase',biases)
tf.summary.histogram(layer_name + '/biases', biases) # Tensorflow >= 0.12

with tf.name_scope('Wx_plus_b'):
Wx_plus_b = tf.add(tf.matmul(inputs,Weights), biases)

if activation_function is None:
outputs=Wx_plus_b
else:
outputs= activation_function(Wx_plus_b)

# tf.histogram_summary(layer_name+'/outputs',outputs)
tf.summary.histogram(layer_name + '/outputs', outputs) # Tensorflow >= 0.12

return outputs

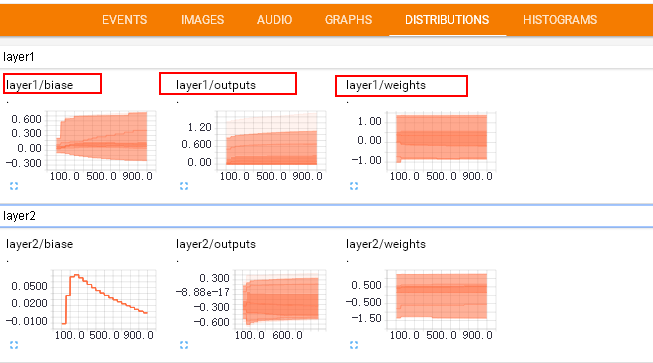

修改之后的名称会显示在每个tensorboard中每个图表的上方显示, 如下图所示:

由于我们对addlayer 添加了一个参数, 所以修改之前调用addlayer()函数的地方. 对此处进行修改:

# add hidden layer
l1= add_layer(xs, 1, 10 , activation_function=tf.nn.relu)
# add output layer
prediction= add_layer(l1, 10, 1, activation_function=None)

添加n_layer参数后, 修改成为 :

# add hidden layer
l1= add_layer(xs, 1, 10, n_layer=1, activation_function=tf.nn.relu)
# add output layer
prediction= add_layer(l1, 10, 1, n_layer=2, activation_function=None)

设置loss的变化图

Loss 的变化图和之前设置的方法略有不同. loss是在tesnorBorad 的event下面的, 这是由于我们使用的是tf.scalar_summary() 方法.

观看loss的变化比较重要. 当你的loss呈下降的趋势,说明你的神经网络训练是有效果的.

修改后的代码片段如下:

# add hidden layer
l1= add_layer(xs, 1, 10, n_layer=1, activation_function=tf.nn.relu)
# add output layer
prediction= add_layer(l1, 10, 1, n_layer=2, activation_function=None)

给所有训练图合并

接下来, 开始合并打包。 tf.merge_all_summaries() 方法会对我们所有的 summaries 合并到一起. 因此在原有代码片段中添加:

sess= tf.Session()

# merged= tf.merge_all_summaries() # tensorflow < 0.12
merged = tf.summary.merge_all() # tensorflow >= 0.12

# writer = tf.train.SummaryWriter('logs/', sess.graph) # tensorflow < 0.12
writer = tf.summary.FileWriter("logs/", sess.graph) # tensorflow >=0.12

# sess.run(tf.initialize_all_variables()) # tf.initialize_all_variables() # tf 马上就要废弃这种写法
sess.run(tf.global_variables_initializer()) # 替换成这样就好

训练数据

假定给出了x_data,y_data并且训练1000次.

for i in range(1000):
sess.run(train_step, feed_dict={xs:x_data, ys:y_data})

以上这些仅仅可以记录很绘制出训练的图表, 但是不会记录训练的数据。 为了较为直观显示训练过程中每个参数的变化,我们每隔上50次就记录一次结果 , 同时我们也应注意, merged 也是需要run 才能发挥作用的,所以在for循环中写下:

if i%50 == 0:
rs = sess.run(merged,feed_dict={xs:x_data,ys:y_data})
writer.add_summary(rs, i)

最后修改后的片段如下:

for i in range(1000):
sess.run(train_step, feed_dict={xs:x_data, ys:y_data})
if i%50 == 0:
rs = sess.run(merged,feed_dict={xs:x_data,ys:y_data})
writer.add_summary(rs, i)

在 tensorboard 中查看效果

程序运行完毕之后, 会产生logs目录 , 使用命令 tensorboard --logdir logs

注意: 本节内容会用到浏览器, 而且与 tensorboard 兼容的浏览器是 “Google Chrome”. 使用其他的浏览器不保证所有内容都能正常显示.

同时注意, 如果使用 http://0.0.0.0:6006 或者 tensorboard 中显示的网址打不开的朋友们, 请使用 http://localhost:6006, 大多数朋友都是这个问题.

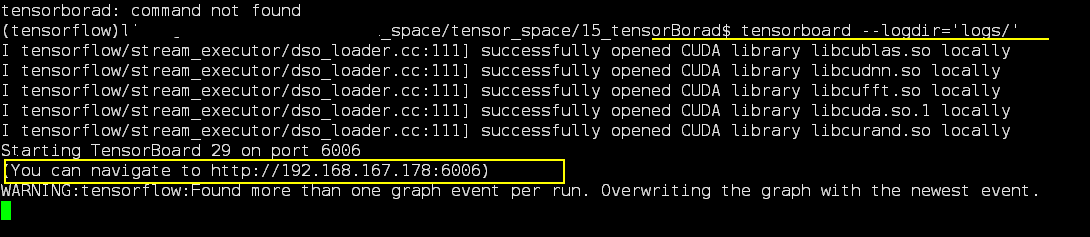

会有如下输出:

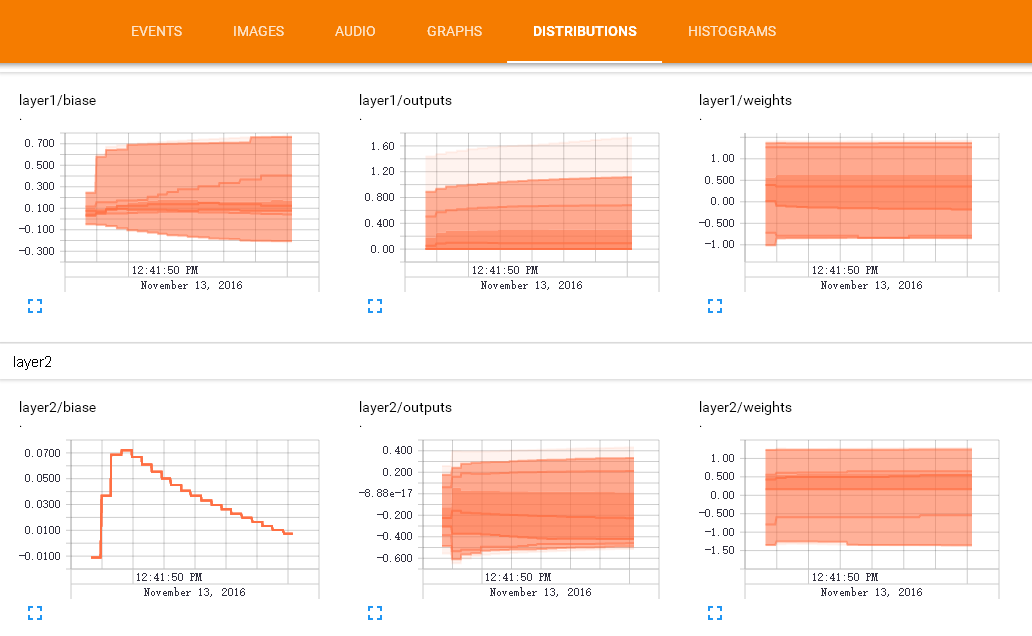

将输出中显示的URL地址粘贴到浏览器中便可以查看. 最终的效果如下:
