多目标跟踪:AI产品经理需要了解的CV通识

作者: Jasmine
  760  次浏览      48
 2020-12-2

编辑推荐:
在本文中,我们介绍了多目标跟踪的技术流程、应用场景以及监控产品系统分析, 希望对您的学习有所帮助。
本文来自于人人都是产品经理,由火龙果软件Alice编辑、推荐。

多目标跟踪(MOT, Multiple Object Tracking):多目标跟踪是CV领域一个热门方向,广泛应用于机器人导航、智能监控视频、工业检测、航空航天等领域。主要任务是找到图像序列中运动的物体,并将不同帧的运动物体一一对应,最后给出不同物体的运动轨迹。

一、术语了解

检测:定位目标在图像中的位置。检测方法很多,例如帧间差分法、背景减除法、光流法等等;另外,检测常与识别结合。

跟踪:在连续图像序列中完成对目标的检测,并把物理意义下同一目标相关联。

轨迹(Trajectory):一条轨迹对于这一目标在一段时间内的位置序列;是多目标跟踪系统的输出量。

数据关联:用于解决目标间的匹配问题;是多目标跟踪的核心问题。

跟踪置信度:跟踪算法反应每一次跟踪的可靠程度。

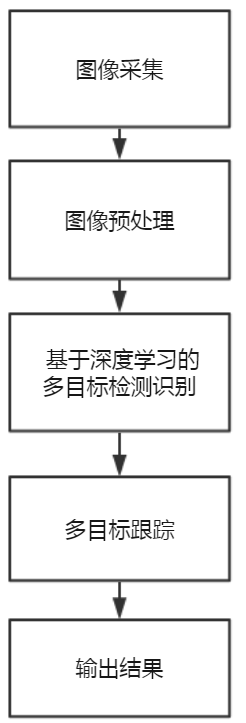

二、技术流程详解

1、图像采集

多目标跟踪对于图像采集要求评估的因素与人脸识别差别不大。

2、图像预处理

典型的图像预处理方法是直方图均衡和滤波。

1)直方图均衡

直方图描述了一副图像的灰度级内容,而直方图均衡化的主要目的,是为了提高对比度和灰度色调的变化,使图像更加清晰。

2)滤波

图像滤波的主要目的是,在保持图像特征的情况下进行噪声消除,具体可以分为线性滤波和非线性滤波。非线性滤波相比线性滤波来说,更能保护图像细节。

3、基于深度学习的多目标检测识别

目标检测的实质是多目标的定位,即要在图片中定位多个目标物体。

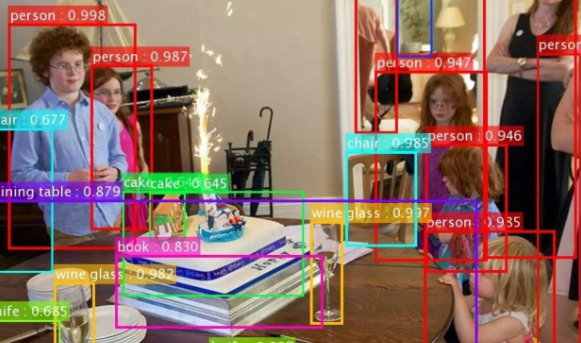

例如下图,既要定位各个目标,还需要将不同目标用不同颜色的框表示。

(By 深思考人工智能)

1)基于深度学习的目标检测算法:YOLO、YOLOv2、YOLO9000

YOLO(You Only Look Once)是基于深度学习方法的端到端实时目标检测系统。YOLO的升级版有两种:YOLOv2和YOLO9000。YOLO9000可以识别超过9000类别。

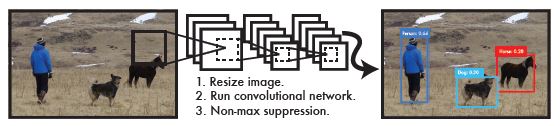

YOLO对图片的处理步骤主要分为三个部分:

1.将图片缩放到448*448大小

2.运行卷积网络

3.设置模型置信度阈值,输出结果

(By 代码学习者coding)

2)基于深度学习的目标检测算法:SSD

SSD(Single Shot MultiBOX Detector),截止目前是主要的检测框架之一,相比Fast-RNN速度更快;相比YOLO有明显的mAP优势(mAP:平均正确率),但不及YOLO9000。

SSD缺点:

调试过程非常依赖经验

检测小目标的召回率值不是很高

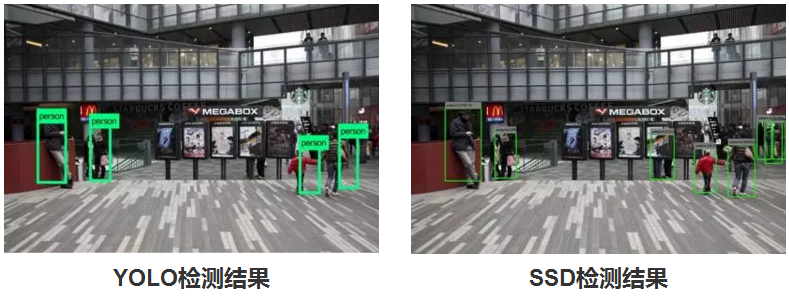

3)YOLO和SSD效果比较

(By 代码学习者coding)

从图上可以看出,YOLO漏检率较高,SSD相对来说表现较好。

4)目标检测识别相关指标

精确率

召回率

识别精度:目标检测中衡量检测出精度的指标是平均正确率均值mAP(mean average precision)

首先我们了解一下AP(平均正确率)

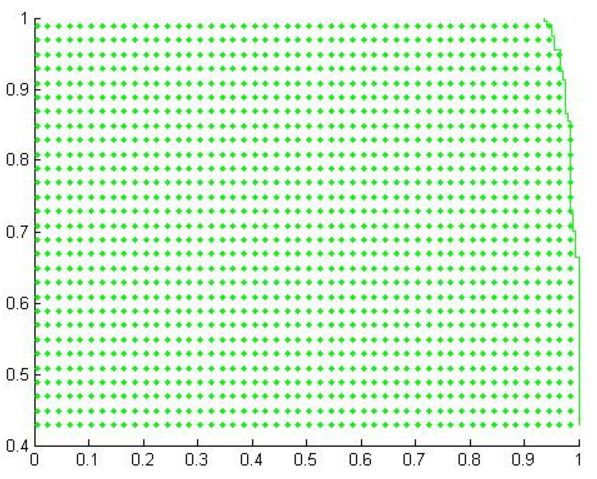

平均正确率:precision/recall曲线下方围成的曲面面积,如下图:

其中横坐标是recall,纵坐标是precision。AP是这个曲线下的面积,而mAP就是多个类别AP的平均值,这个值介于0到1之间,且越大越好。

检测响应:检测过程的输出量。

识别效率:识别的速度。相对应选择效率极大化的迭代算法。

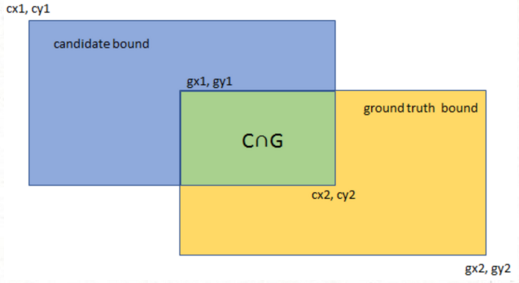

交并比(IoU):可以理解为系统预测出来的框与原来图中标记框的重合程度,最理想的情况是完全重叠,即比值为1。

计算公式:

4、多目标跟踪

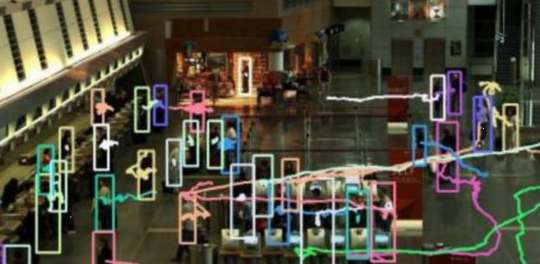

下图中的曲线是该目标的跟踪路径,图中线条即代表各个目标的轨迹。

目前跟踪的困难点:

a.遮挡、目标消失后再出现,会有丢失目标的现象;

b.相似目标容易被当成同一目标;

由于以上原因,在实际场景里多目标跟踪可能会发生人员重复检测、漏检、同一目标多条轨迹等情况。如果需求对人员统计非常严格,可以考虑由其他方案完成。多目标跟踪应用于一个区域(一个摄像头画面内),计算该区域内的目标数以及目标跟踪这样的场景会更好。

三、多目标跟踪的应用场景

目标识别常用来确定某画面或视频中包含什么物体、各个物体在什么位置、各个物体的轨迹。因此常用于监控,人机交互和虚拟现实的场景。

1)人员检测:计算画面中行人的数目,并确定其位置。

应用场景:

a.可用于计算区域人员密度过高告警。

产品功能考虑:在监控画面对区域进行划分,并对人员密度(梳理)进行设置。阈值的设置可以考虑和时间结合,在某一段时间内超过某阈值即可告警。

利用本算法进行人员计算的缺点是如果发生目标丢失,会将同一人的两个状态识别为两个人,使得真实数目与检测数目误差大。

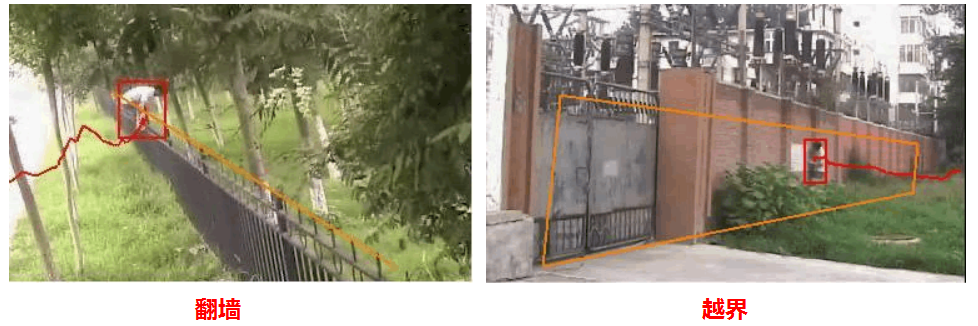

b.可用于范围监测告警(越界监测):例如闯红灯、翻墙等事件。

产品功能考虑:在监控地图里设置关注区域,当关注区域一旦出现人/车/其他物体,则可立即实现告警。特别适合对入侵行为需要重点防范的场合,比如展馆、监狱、禁区等地。

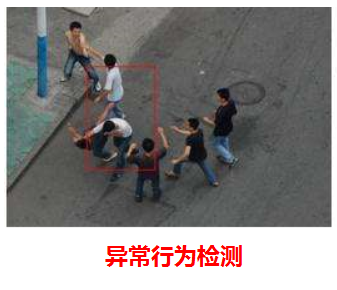

c.异常行为检测:目标突然发生剧烈变化,如打架斗殴等行为。

产品功能考虑:对目标设定异常行为检测,当出现异常行为时即可告警。异常行为检测适合在对异常行为有需要重点防范的场合,比如学校、公共区域等地方。

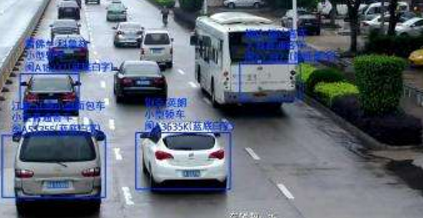

2)车辆识别:计算画面中车辆的数目,并确定其位置。

还可以和车型识别、车颜色识别、车辆逆流检测等结合。实现对车辆特点的全识别。

应用场景:

a.可用于交通疏散,针对有可能发生拥堵的区域提前进行部署。

b.可用于追踪黑名单车辆:车辆检测可识别车辆类型、车辆颜色等等,这些信息均可用来定位目标。

c.防车辆套牌方案:车辆识别和车牌识别结合,防止车辆套牌案件发生

3)应用于智能驾驶方案:目标识别和场景分割、SLAM结合,可识别出道路路况,提供智能驾驶所需要的路边物体信息。

四、多目标跟踪监控产品系统分析

多目标跟踪监控类的产品现在已经有不少,拿商汤的软件产品作为典型例子:

1、产品功能分析

产品的功能主要有以下内容:摄像头个数、行人人次、非机动车车次、机动车车次、告警次数、监控画面、目标抓拍。

我们从大的划分来看,主要是四块:设备、统计、监控、抓拍。除了这四块之外,根据经验我们还需要考虑到历史的分析和检索。

1)设备

商汤的产品只体现了设备的数目,而更重要的是设备的筛选功能。其实设备的控制非常复杂,我们常常为了监控摄像头的状态设计一个新的管理系统。在另外一个设备的管理系统中,我们需要跟踪设备的使用状态,设备的详细信息(对应的摄像头编号位置等),以及摄像头的定位。

2)统计

统计除了上例时间段的统计之外,还可以进行某一时刻某一区域上的目标统计。某一时刻的统计的意义比时间段统计在一些特定需求上更为重要。特别是某时刻目标数如果超过阈值,跟告警系统匹配,能够捕捉群体行为。某时刻的目标数目是否超过设定阈值,是多目标最常见的需求,也是典型应用之一。

3)监控

监控界面结合了多种类别的识别:例如行人的性别、头发长短、衣物类型等等。这也是多目标最“酷炫”的一部分,人们常常被系统的自动识别吸引。多目标在前端的表示常常是一个Boxing加一条尾巴,即目标的定位和轨迹。而目标旁的标签(属性),则是多目标识别和其他垂直方向识别的结合。

产品在这块有两部分工作:

a.跟进多目标的漏检率以及IoU,以及思考同一管道多种属性识别的结合,以应对不同场景需求。更偏向技术类。

b.关注监控系统的流畅性和稳定性。更偏向业务类。

4)抓拍

抓拍也是体现多目标价值的典型功能之一。抓拍能将监控中的目标单独地隔离出来,这是后续检索目标功能实现的前提。抓拍到的图片在界面展示时可利用缓存,之后建议存储至云端。

5)历史

a.搜索:跟普通搜索系统相比,多目标系统必不可少的一个功能一定是图片检索。在系统中利用文字(与多目标的标签关联)或图片进行图片检索,能更容易查找到目标。

b.分析:利用大数据技术,对历史的人流、车流、告警记录进行分析,有利于目标管控和后期阈值设置。

2、产品系统分析

1)实时性

监控系统最重要的一点是实时性,相比于普通监控产品,AI监控系统对设备硬件的要求更高。图像处理速度和网速需要被综合评估,监控系统的延时现象需要控制在用户可接受范围内。

2)耦合性

AI监控系统链路长、设计到的子系统众多,因此在产品架构设计上需要考虑到程序之间的耦合性。耦合程度太高会使系统的升级更新与维护更加困难。

3)稳定性

这里的稳定性不仅包括外界环境的影响,还有系统自身算法更新、程序更新对系统的影响。特别是算法更新,不仅需要在指标上有所提高,还需要具有一定兼容性。算法更新常常导致程序短时间内无法使用,所以每一次算法替换都需要谨慎考虑。

以上所有内容,就是本次对多目标跟踪的梳理。文章参考了大量文献,也结合了本人的实战项目经验,希望能通过这样体系化的梳理让大家有所收获。
