Tensorflow分布式原理理解

  1729  次浏览      14
 2018-12-6

编辑推荐:

本文来自于网络,本文章主要通过介绍Tensorflow的训练模型和Tensorflow的分布式结构与计算,阐述了Tensorflow的实现原理,希望对您的学习有所帮助。

实现原理

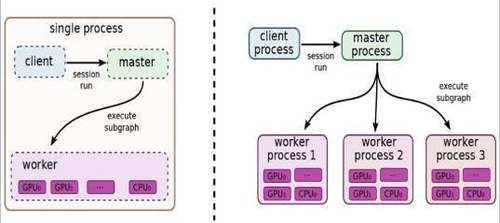

图1.1 TensorFlow单机版本和分布式版本的示例图

TensorFlow计算图的运行机制

客户

客户端基于TensorFlow的编程接口,构造计算图。此时,TensorFlow并未执行任何计算。直至建立会议会话,并以会议为桥梁,建立客户端与后端运行时的通道,将的Protobuf格式的GraphDef发送至分布式Master。也就是说,当客户对OP结果进行求值时,将触发Distributed Master的计算图的执行过程。如下图所示,Client构建了一个简单计算图。它首先将w与x进行矩阵相乘,再与截距b按位相加,最后更新至第

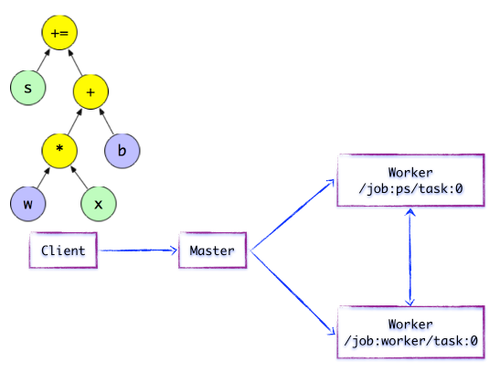

图1.2简单的TensorFlow计算图分布式主

在分布式的运行时环境中,Distributed Master根据Session.run的Fetching参数,从计算图中反向遍历,找到所依赖的最小子图。然后Distributed Master负责将该子图再次分裂为多个「子图片段“,以便在不同的进程和设备上运行这些”子图片段“。最后,分布式大师将这些图片段派发给工作服务。随后工作服务启动「本地子图」的执行过程.Distributed Master将会缓存「子图片段」,以便后续执行过程重复使用这些「子图片段」,避免重复计算。

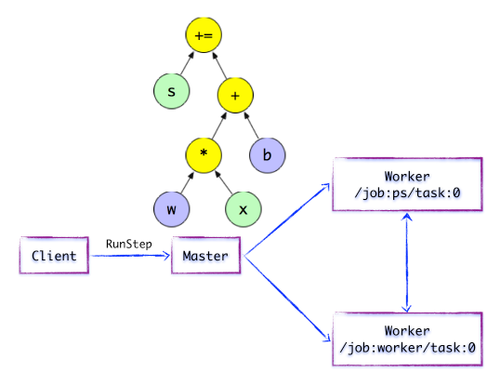

图1.3简单的TensorFlow计算图---开始执行执行图计算

如上图所示,Distributed Master开始执行计算子图。在执行之前,Distributed Master实施一系列优化技术,例如“公共表达式消除”,“常量折叠”等。随后,Distributed Master负责任务集的协同,执行优化后的计算子图。

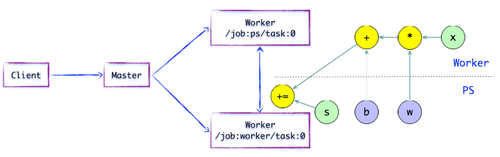

图1.4简单的TensorFlow计算图-图片子段子图片段

如上图所示,存在一种合理的“子图片段”划分算法.Distributed Master将模型参数相关的OP进行分组,并放置在PS任务上。其他OP则划分为另外一组,放置在工任务上执行。

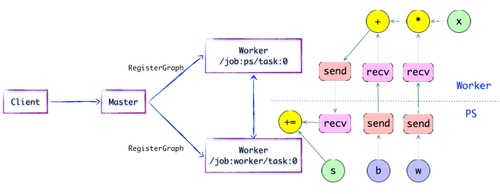

图1.5简单的TensorFlow计算图---插入SEND / RECV节点如上图所示,如果计算图的边被任务节点分割,Distributed Master将负责将该边进行分裂,在两个分布式任务之间插入SEND和RECV节点,实现数据的传递。

随后,分布式大师将“子图片段”派发给相应的任务中执行,在工人服务成为“本地子图”,它负责执行该子图的上的OP。

工人服务

对于每个任务,都将存在相应的工人服务,它主要负责如下3个方面的职责:

处理来自主的请求;

调度OP的内核实现,执行本地子图;

协同任务之间的数据通信。

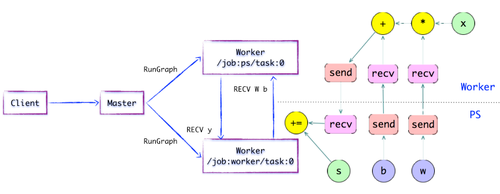

图1.6简单的TensorFlow计算图---执行本地子图

执行本地子图工人服务派发OP到本地设备,执行Kernel的特定。它将尽最大可能地利用多CPU / GPU的处理能力,并发地执行Kernel实现。

另外,TensorFlow根据设备类型,对于设备间的SEND / RECV节点进行特化实现:

使用cudaMemcpyAsync的API实现本地CPU与GPU设备的数据传输;

对于本地的GPU之间则使用端到端的DMA,避免了跨主机CPU昂贵的拷贝过程。

对于任务之间的数据传递,TensorFlow支持多协议,主要包括:

gRPC over TCP

RDMA over Converged Ethernet

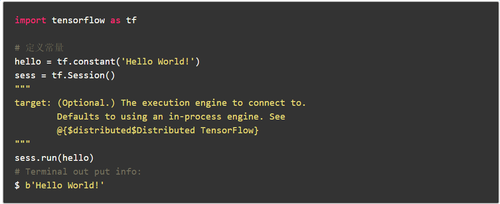

示例代码

以上简短的代码其实就已经运用到了Tensorflow分布式结构,只不过该分布式的客户端,主,工人都是在本地的同一台机器而已。而多台机器实现分布式只需要指定相应的客户端,主,工人分布在不同的机器上就可以实现了,下面将详细介绍如何在多台机器上实现Tensorflow分布式。

3. Tensorflow分布式之图形复制(图内拷贝)

GRPC

上面提到了Tensorflow的单机模式是将客户端,主,工人都放在同一台机器上,而分布式模式就是将三者分布到多台机器上。这时就需要考虑多台机器之前的通信问题了,在Tensorflow的分布式中常使用的通信协议是gRPC协议,gRPC是Google开发的一个开源的RPC(远程过程调用)协议。该协议允许运行于一台计算机的程序调用另一台计算机的子程序,而程序员无需额外地为这个交互作用编程。

图形内复制

Tensorflow训练模型通常需要一些训练参数,训练参数的分发有两种方式:图形内复制,图形间复制。其中图形内复制方式的数据分发是在一个节点上,这样的好处是配置简单,其他多机多GPU的计算节点,只要起个连接操作,暴露一个网络接口,等在那里接受任务就好了。但是这样的坏处是训练数据的分发在一个节点上,要把训练数据分发到不同的机器上,严重影响并发训练速度。在大数据训练的情况下,不推荐使用这种模式。

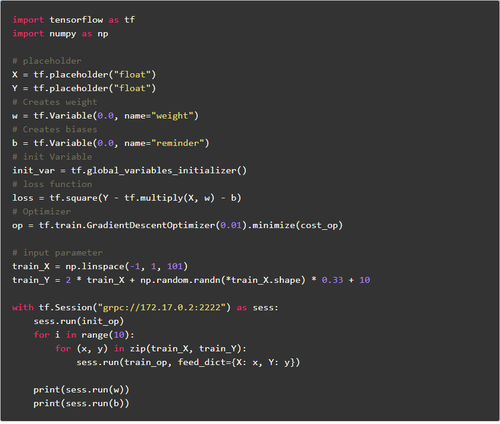

示例代码1自动节点分配策略----简单的贪婪策略代价模型估计

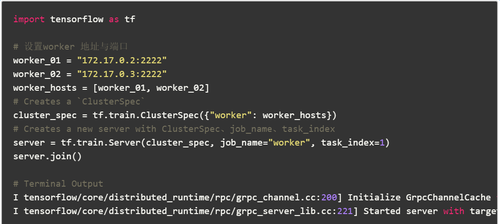

worker_01

worker_02

客户

从上面的示例代码中我们可以看出:这里使用了三台机器在训练,一个克林特,两个工人这里可能会有一些问题:问题1。主在哪里?问题2。每一个节点的任务怎么分配?对于问题1,在图中复制方式中主其实就是with tf.Session("grpc://172.17.0.2:2222") as sess:这句话中指定的目标,也就是说172.17.0.2:2222这台机器就是主,在运行的时候会在这台机器上打印如下日志: I tensorflow/core/distributed_runtime/master_session.cc:1012] Start master session 254ffd62801d1bee with config: 对于问题2,

把计算已经从单机多GPU,已经扩展到了多机多GPU了,这些计算节点暴露出来的网络接口,使用起来就跟本机的一个GPU的使用一样,只要在操作的时候指定tf.device(“/ job:worker / task:n”),就可以向指定GPU一样,把操作指定到一个计算节点上计算,使用起来和多GPU的类似。

示例代码2用户限制的节点分配策略

3. Tensorflow分布式之间图复制(图间拷贝)

between-graph模式下,训练的参数保存在参数服务器,数据不用分发,数据分片的保存在各个计算节点,各个计算节点自己算自己的,算完了之后,把要更新的参数告诉参数服务器,参数服务器更新参数。这种模式的优点是不用训练数据的分发了,尤其是在数据量在TB级的时候,节省了大量的时间,所以大数据深度学习还是推荐使用between-graph模式。
