一、 需求分析

1.1系统开发的目的：

随着计算机技术特别是网络技术的飞速发展，计算机的应用领域不断扩大，各行各业都离不开计算机，货物管理也不例外，使之能跟上时代的发展。本需求分析报告的目的是规范化本软件的编写，旨在于提高软件开发过程中的能见度，便于对软件开发过程中的控制与管理，同时提出了货物管理系统的软件开发过程，便于程序员与客户之间的交流、协作，并作为工作成果的原始依据，同时也表明了本软件的共性，以期能够获得更大范围的应用。

1.2应用范围：

理论上能够实现于超市、仓库等部门的货物管理系统，其目的在于实现超市、仓库等部门的货物更有效的管理，使超市、仓库货物能够更方便、更有效率的完成日常工作，以期实现完善日常生活中货物管理的各种功能。

1.3系统功能需求

系统主要包括以下几个页面：

（1）管理员登录页面

（2）管理员添加删除货物页面

（3）货物标题信息页面

（4）货物信息查询页面

（5）货物信息显示页面

二、 用例图

用例图如图2-1所示

主要参与者：管理员、销售员

主要用例：登录、货物信息、标题信息、查询货物信息

图2-1货物管理用例图

三、 类图

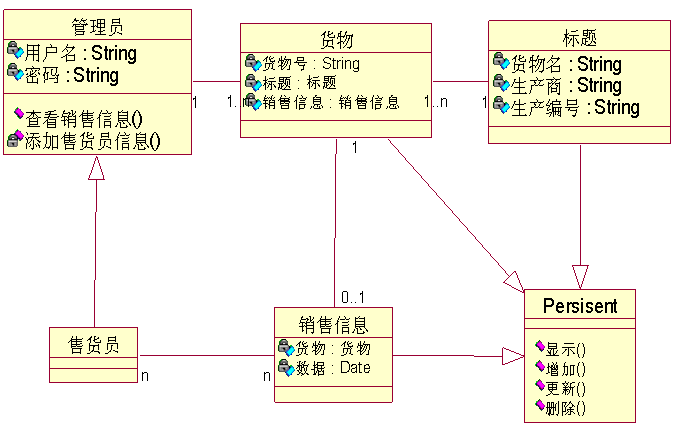

类图如图2-2所示

主要类：管理员、货物、标题、销售员、销售信息

图2-2货物管理类图

四、 活动图

活动图如图2-3所示

图2-3货物管理活动图

五、 顺序图

顺序图如图2-4所示

销售员通过发送一个通知货物消息通知管理员已经没有货物或者货物已经售出，管理员接受这个消息，进行增加和删除货物信息，然后对货物进行更新，更新完返回给销售员，告诉他已经更新完成

图2-4货物管理顺序图

六、 协作图

顺序图如图2-5所示

销售员通过发送一个通知货物消息通知管理员已经没有货物或者货物已经售出，管理员接受这个消息，进行增加和删除货物信息，然后对货物进行更新，更新完返回给销售员，告诉他已经更新完成

图2-5货物管理协作图

七、 状态图

状态图如图2-6所示

图2-6货物管理状态图

八、 组件图

组件图如图2-7所示

图2-7货物管理组件图

九、 部署图

部署图如图2-8示

图2-8物管理部署图

十、 实验总结

面向对象开发作为一种新兴的软件开发方法，正在逐渐取代传统方法，日益成为当前软件工程领域的主流方法。通过本次对“货物管理系统”的课程设计实验，理解了uml的8种不同的图：

一、 静态图：用例图、类图、组件图和部署图

二、 动态图：顺序图、协作图、状态图和活动图
