1、软件详细设计实例引言

之前的系列文章分别写到了《软件需求设计》、《软件架构设计》、《软件详细设计》等相关ASPICE设计。本文主要讲解软件详细设计的实操部分。

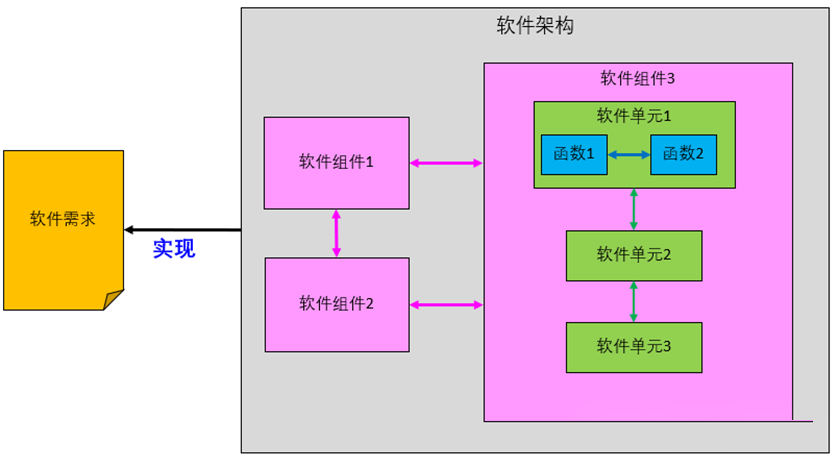

下面先放一张图，让大家直观感受下软件需求设计、软件架构设计、软件详细设计之间的联系。

软件详细设计：即，针对每个组件，展开详细描述，分析清楚其内部是怎么实现这个组件的。

故，每个组件，从大到小，展开描述，一般需包含如下信息：

本软件组件是由几个．ｃ和．ｈ组成的？其主要用途描述。

本软件组件由几个软件单元组成？共包含哪些函数，其用途描述。

软件包含哪些全局变量、静态变量、宏定义等。

每个软件单元之间怎么形成本软件组件，怎么形成对应的功能？

a) 动态行为图

b) 软件单元之间的接口要定义描述清楚。

软件组件分析：是否为关键组件的分析，软件复杂度的分析、软件资源使用情况分析等。

注意，如上图所示：一个软件单元，可能包含１个或多个函数。

2、软件详细设计实例

2.1、背景描述

继续之前的例子，先描述下该例子的背景，已经看过前面文章的，此小节的内容可以跳过。

系统需求：

1) SYSReq_001：ECU需要采集外部设备A输入的电压信息

2) SYSReq_002：当电压持续超过16V时（持续时间1000ms）,判断为过压。

3) SYSReq_003：当发生过压情况时，切断电源；

软件需求：

4) SWReq_001：软件间隔10ms，从MCU的哪个PIN脚，进行电压ADC采样；

5) SWReq_002：当电压持续超过16V时（持续时间1000ms）,判断为过压。

6) SWReq_003：当发生过压情况时，通过MCU有哪个PIN脚，切断外部ECU2的电源供电；

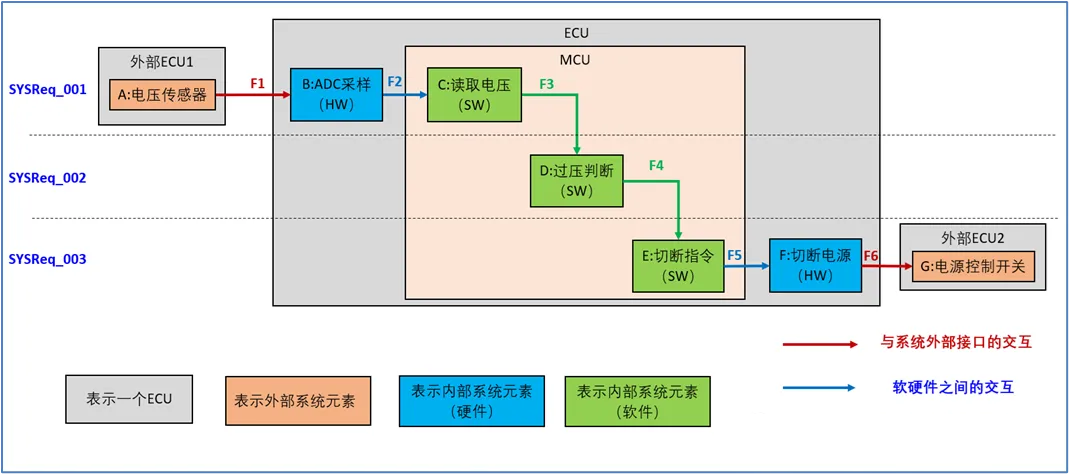

系统架构动态图：

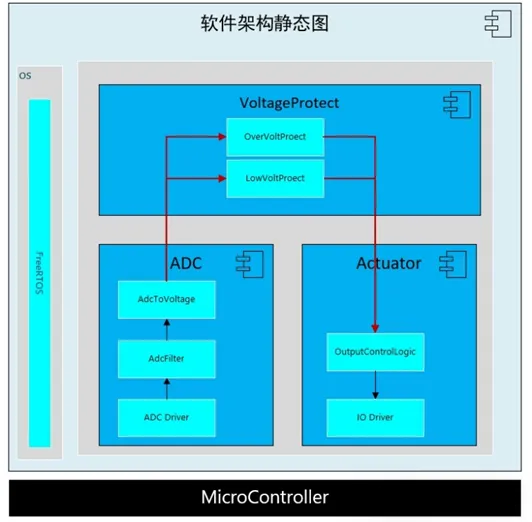

软件架构静态架构图：

软件架构动态图：

今天的详细设计示例，针对上图的ADC软件组件展开详细描述。

2.2、软件单元静态设计

ADC组件由两个文件组成：Adc.c和Adc.h。

此组件实现了如下功能：

1) 初始化ADC功能

2) 周期进行ADC采样

3) 执行ADC滤波

4) 将ADC转换为实际电压值

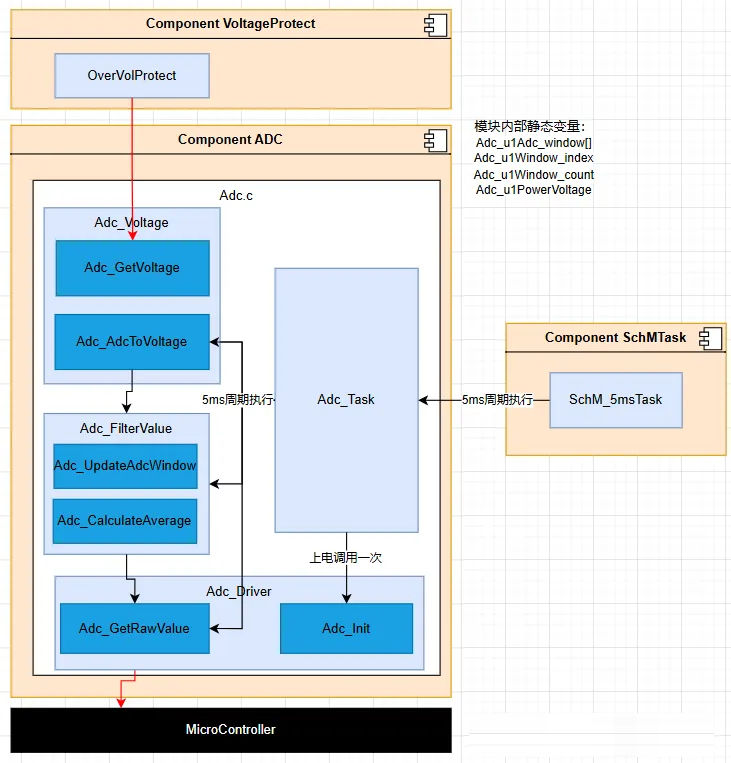

静态设计图如下：

该ADC软件组件由如下4个单元，7个函数组成：

AdcTask：Adc_Task ()

AdcDriver：Adc_GetRawValue()、Adc_Init()

Adc_Filter：Adc_UpdateAdcWindow()、Adc_CalculateAverage()

Adc_Voltage：Adc_AdcToVoltage()、Adc_GetVoltage()

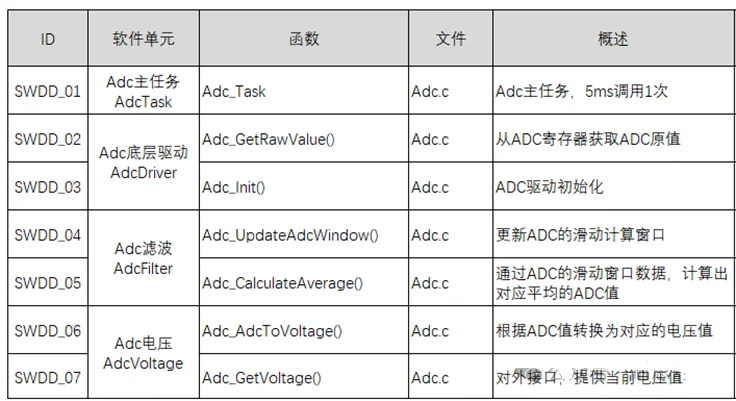

具体如下表：

2.3、软件接口设计

需罗列出所有的接口，包含全局变量或函数接口，且最好区分出内部接口与外部接口。

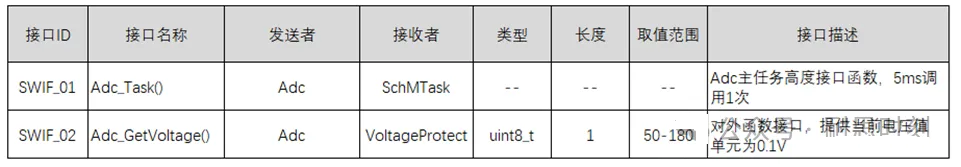

1、外部接口（即本组件与其他组件之间互相交互的接口）

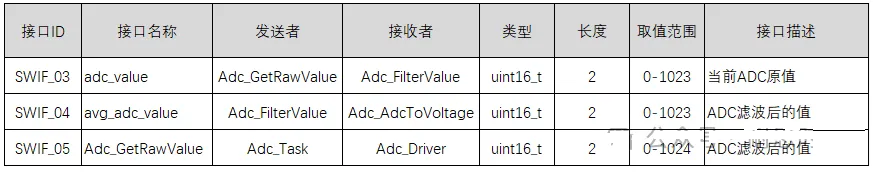

2、内部接口（本组件内部，不同单元之间互相交互的接口）

2.4、变量与符号

需要罗列出所有的全局变量、变量类型、内部静态变量、宏定义等，具体如下：

1、全局变量定义：无

2、变量类型定义：无

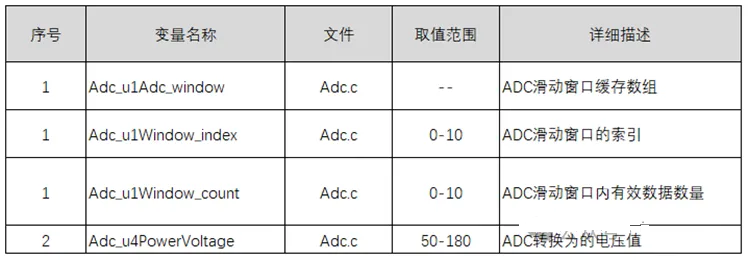

3、内部静态变量定义：

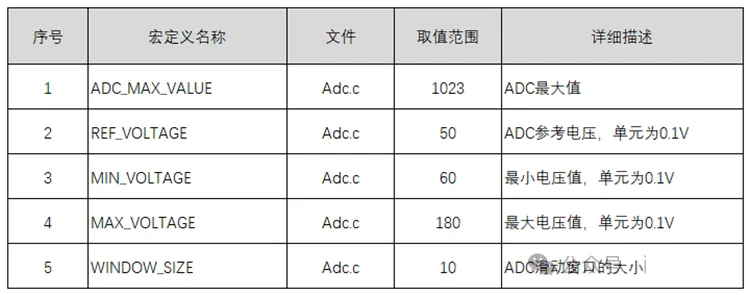

4、宏定义：

2.5、 动态行为图

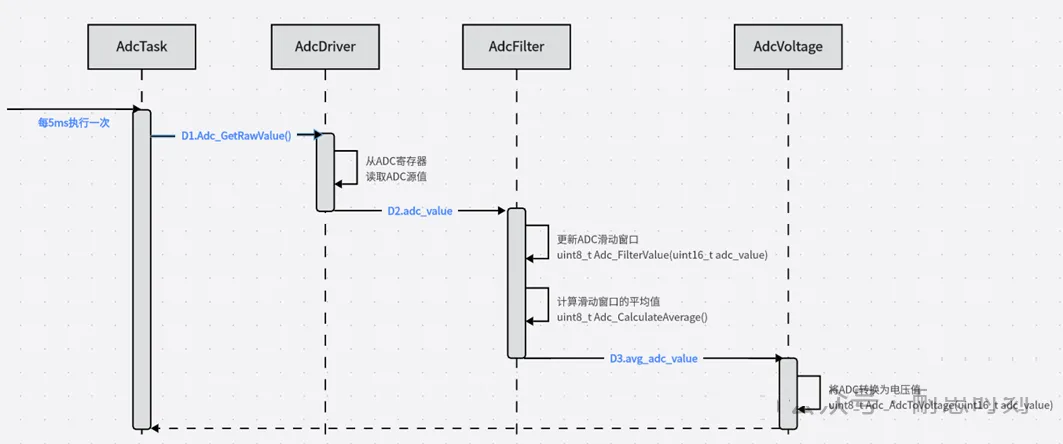

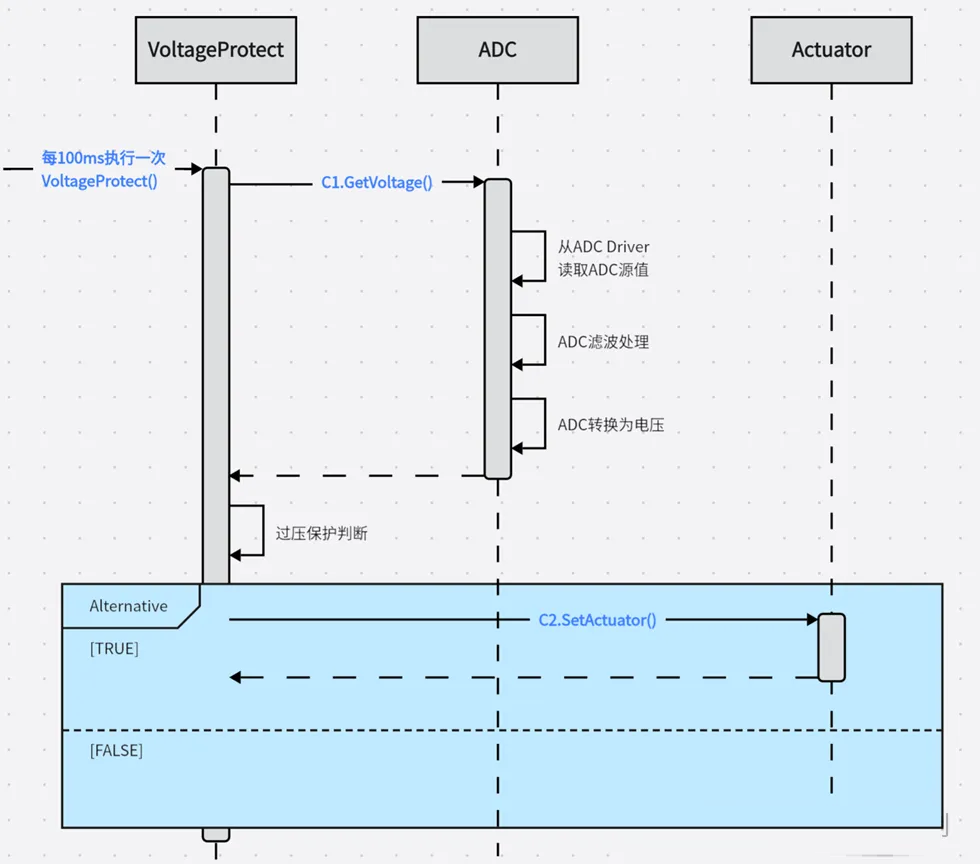

涉及到由不同单元共同形成某个功能时，则需要画出各自单元之间互相交互的动态行为图，参考下图：

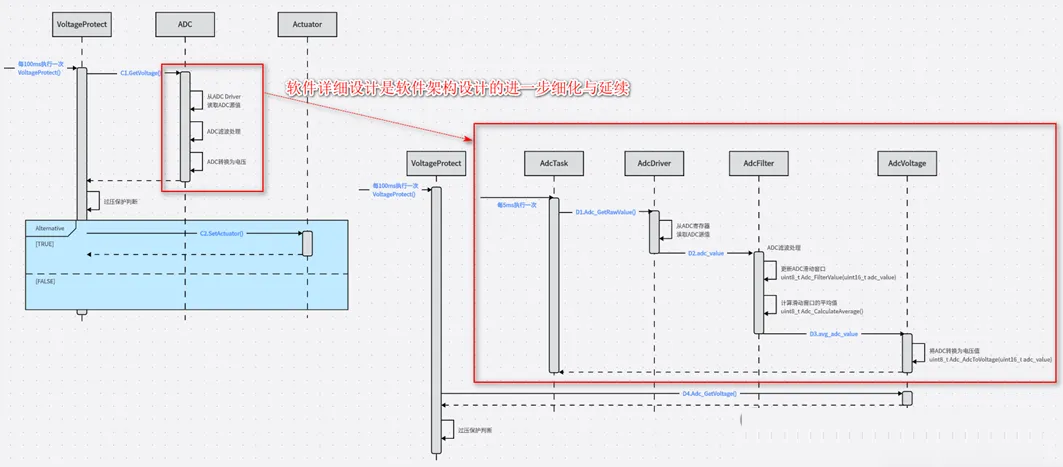

这边重点补充说明下，软件详细设计是软件架构设计的进一步细化与延续，具体看下图：

2.6、函数设计

注意：下面的软件流程图，主要是示例用，让大家直观了解下该部分需要包含的内容。为了节省时间，我是结合AI工具，用UML自动生成的，没有再细细核对，所以可能画得没那很完善，哈。

若对如何用AI工具来画流程图，可以参考我上篇文章《UML代码自动生成软件流程图》。

2.6.1、Adc_GetRawValue

函数名称：Adc_GetRawValue()

输入参数：none

输出参数：uint16_t adc_value，即值范围0-1023

功能说明：该函数主要实现ADC寄存器获取当前的ADC值。

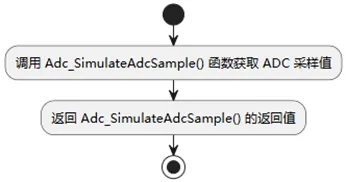

软件流程图：

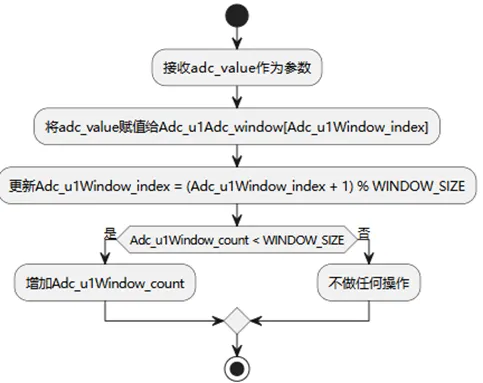

2.6.2、Adc_UpdateAdcWindow

函数名称：Adc_UpdateAdcWindow()

输入参数：uint16_t adc_value，即值范围0-1023

输出参数：none

功能说明：该函数主要实现将当前ADC值存入滤波的滑动窗口中。

软件流程图：

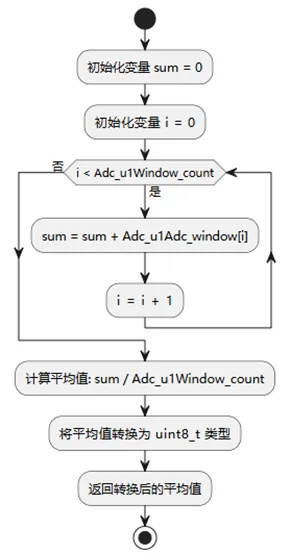

2.6.3、Adc_CalculateAverage

函数名称：Adc_CalculateAverage ()

输入参数：none

输出参数：uint8_t avg_adc_value

功能说明：该函数主要实现ADC值滤波功能。

软件流程图：

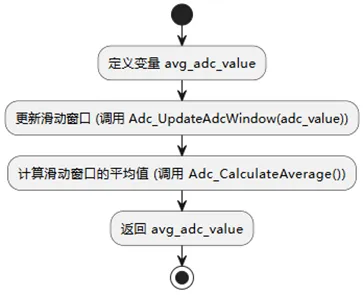

2.6.4、Adc_FilterValue

函数名称：Adc_FilterValue ()

输入参数：uint16_t adc_value，即值范围0-1023

输出参数：uint8_t avg_adc_value

功能说明：该函数主要实现ADC值滤波功能。

软件流程图：

2.6.5、Adc_Task

函数名称：Adc_Task ()

输入参数：none

输出参数：none

功能说明：Adc主任务调度接口函数。

软件流程图：

2.7、其他

软件详细设计中还需要说明如下相关内容：

1、关于关键性的分析

例如分类标准：

高关键性：全新开发的组件，或软件的功能、可靠性和法规合规性有重大影响的组件。

一般关键性：不影响软件的正常运行，或影响较小的软件组件，主要涉及辅助功能或用户界面的组件。

本组件设计：该ADC组件会影响到功能的开启关闭，所以是一个关键组件。

2、关于复杂性的分析

可以通过圈复杂度的大小，来判断软件的复杂度。

例如：1-9为低，10-19为中，20-29为高

3、关于可测试性的分析

可通过相关工具进行软件单元的白盒测试。

4、关于资源的一些限制条件，如Flash占用多少，RAM占用多少，CPU负载占用多少等。

5、关于软件质量的要求的分析，如静态路径树，圈复杂度等。

3、总结

这部分总结的内容，和前面引言的内容很相似。本来想着要不要删除掉，但后面想说，留着也不错，大家看起来方便些，省得再翻到前面去。

首先，软件需求设计，软件架构设计、软件详细设计的关系，可以梳理为下图：

软件详细设计需要针对每个组件，展开详细描述，分析清楚其内部是怎么实现这个组件的。

一般需包含如下信息：

１、静态设计：

a) 本软件组件是由几个．ｃ和．ｈ组成的？其主要用途描述。

b) 本软件组件由几个软件单元组成？共包含哪些函数，其用途描述。

２、软件包含哪些变量与符号，如：全局变量、静态变量、宏定义等。

３、动态行为图：

a) 每个软件单元之间怎么形成本软件组件，怎么形成对应的功能？

b) 软件单元之间的接口要定义描述清楚。

４、软件组件分析：是否为关键组件的分析，软件复杂度的分析、软件资源使用情况分析等。

５、一个软件单元，可能包含１个或多个函数。
