企业架构 - TOGAF和ArchiMate的关系


2010-03-09 作者:周金根 来源:zhoujg.cnblogs.com



企业架构框架-TOGAF v0.1.pdf中介绍了业界著名的企业架构框架TOGAF的一些相关知识,在TOGAF的内容框架中定义了各阶段的主要工件,其中重要的一种类型为图形。而在企业架构语言ArchiMate v0.5中介绍了已经过多年实践的企业架构语言ArchiMate知识,它是一种图形化描述语言,正好可以作为TOGAF图形工件的建模工具。

TOGAF阶段和ArchiMate层的映射

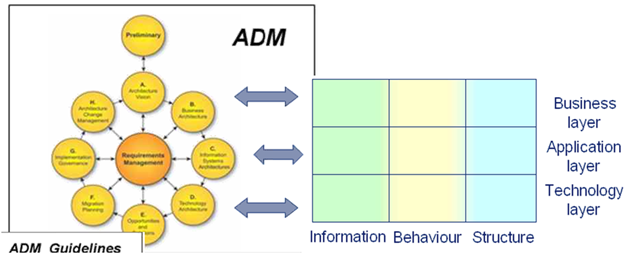

TOGAF作为框架,ArchiMate作为架构描述,两者都与企业架构紧密相关,而且ArchiMate定义的三个层次与TOGAF的三个主要阶段也是一致的,下图可以很容易的看清楚它们之间的映射关系:

TOGAF和ArchiMate的差异

虽然TOGAF和ArchiMate都是企业架构相关内容,但本身也不完全是一个系统,所以从内容完整性来看必然存在一些差异,下图为TOGAF和ArchiMate的差异分析,对于ArchiMate没有涉及的部分就需要我们去扩展了:

ArchiMate的一些扩展

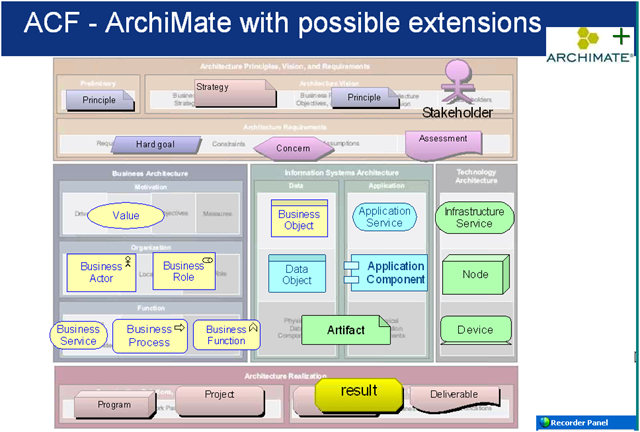

  看过企业架构框架-TOGAF v0.1.pdf的应该知道下图的底图是TOGAF的内容元模型(Content MetaModel),上面显示的是内容模型上可以使用的ArchiMate图例,其中关注点、原则等就属于是扩展图例

TOGAF和ArchiMate的关系.docx
