面向服务的架构(SOA)

作者:畅玩博客
  981  次浏览      15
 2020-4-13

编辑推荐:
本文属于基础文章,讲解了什么是SOA,为什么要使用SOA,以及SOA工作原理等相关,希望对大家有帮助。
本文来自于cnblogs,由火龙果软件Anna编辑、推荐。

1、什么是SOA

面向服务的体系结构(Service-Oriented Architecture,SOA)是一个组件模型。

2、为什么要使用SOA

传统的架构,软件包是被编写为独立的(self-contained)软件,即在一个完整的软件包中将许多应用程序功能整合在一起。实现整合应用程序功能的代码通常与功能本身的代码混合在一起。 我们将这种方式称作软件设计“单一应用程序“。与此密切相关的是,更改一部分代码将对使用该代码的代码具有重大影响,这会造成系统的复杂性,并增加维护系统的成本。而且还使重新使用应用程序功能变得较困难,因为这些功能不是为了重新使用而打的包。

缺点:代码冗余 不能重用 紧耦合 成本高。

SOA旨在将单个应用程序功能彼此分开,以便这些功能可以单独用作单个的应用程序功能或“组件”。这些组件可以用于在企业内部创建各种其他的应用程序,或者如有需要,对外向合作伙伴公开,以便用于合作伙伴的应用程序。

SOA优点:代码重用 松耦合 平台独立 语言无关.

3、SOA工作原理

SOA架构中有三种角色:

服务提供者:发布自己的服务,并且对服务请求进行响应。

服务注册中心:注册已经发布的web service,对其进行分类,并提供搜索服务。

服务请求者:利用服务中心查找所需要的服务,然后使用该服务。

SOA的三种操作:

发布操作:为了使服务可访问,需要发布服务描述以使服务使用者可以发现它。

查找操作:服务请求者定位服务,方法是查询服务注册中心来找到满足其标准的服务。

绑定操作:在检索到服务描述之后,服务使用者继续根据服务描述中的信息来调用服务。

SOA的相关标准——WSDL、UUDI、SOAP

SOAP: 简单对象访问协议 (Simple Object Access Protocol)

WSDL: Web服务描述语言 WSDL (Web Services Description Language)

UUDI: 统一描述、发现和集成 (Universal Description, Discovery and Integration)

WSDL用来描述服务;

UDDI用来注册和查找服务;

SOAP,作为传输层,用来在消费者和服务提供者之间传送消息。一个消费者可以在UDDI注册表(registry)查找服务,取得服务的WSDL描述,然后通过SOAP来调用服务。

SOA体系-三大核心部件:

1、ESB(Enterprise Service Bus)企业服务总线 ESB是传统中间件技术与XML、Web服务等技术结合的产物。ESB提供了网络中最基本的连接中枢,是构筑企业神经系统的必要元素。

从功能上看,ESB提供了事件驱动和文档导向的处理模式,以及分布式的运行管理机制,它支持基于内容的路由和过滤,具备了复杂数据的传输能力,并可以提供一系列的标准接口。

ESB的五个基本功能:

1)服务的MetaData管理:在总线范畴内对服务的注册命名及寻址管理功能。

2)传输服务: 必须确保通过企业总线互连的业务流程间的消息的正确交付,传输还包括基于内容的路由功能。

3)中介:提供位置透明性的服务路由和定位服务;多种消息传递形式;支持广泛使用的传输协议。

4)多种服务集成方式: 如JCA,Web服务,Messaging ,Adaptor等。

5)服务和事件管理支持: 如服务调用的记录、测量和监控数据;提供事件检测、触发和分布功能;

2、BPM(Business Process Management)业务流程管理 所谓业务流程管理是指根据业务环境的变化,推进人与人之间、人与系统之间的整合及调整经营方法与解决方案的IT工具。

BPM可以使系统更为强壮,通过BPM组件,SOA能够更好地监控它连接的系统。

3、Portal 门户 门户是一个基于WEB的应用程序,它提供个性化、单点登录、不同来源内容整合及存放信息系统的表示层。 Portal是低成本的集成技术。如果企业已经有了很多信

息系统,Portal可以很容易的将这些系统集成到一起,并以统一界面方式提供给用户。

4、构建SOA

一个SOA系统要具有以下六大关键要素——基础设施、已有资源、企业服务、流程模型、服务展现和系统工具(包括开发、测试和管理工具等)。

在基础设施和已有资源都已具备的基础上,开发和构建一个SOA系统要包括以下几方面的工作: 首先需要设计开发出符合标准的服务,这是整个SOA系统最核心的要素。 基于标准服务,借助流程编排工具和建模工具,组织构造流程,生成流程模型,更好地满足业务需求。 实际构建和开发SOA系统,具体包括服务和应用程序的开发,数据的访问、处理和管理,及对服务各种形式的展现等。

5、SOA的应用

SOA应用——统一认证

从中可以看出使用SOA的优点:将身份验证这一功能模块发布成一种服务,其他的软件可以通过UUDI查找该服务,然后将该服务与服务的实现进行绑定。

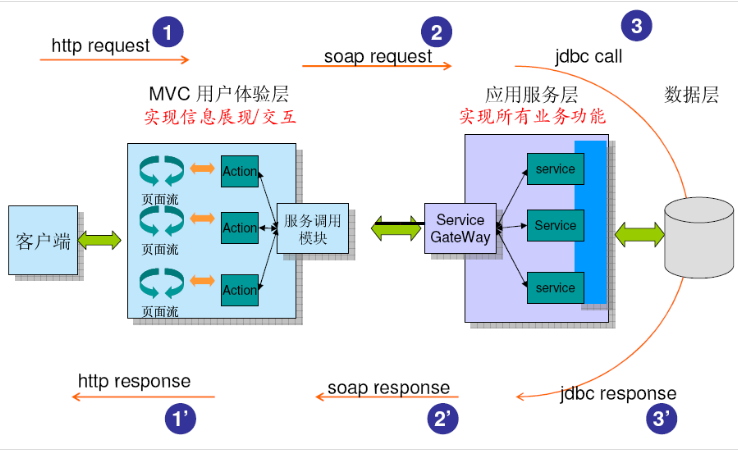

SOA应用——HOTI架构图

登录服务的实现 Service端(服务提供者):编写服务的实AuthorityBLH ,它实现了BaseBLH,该服务的每一种操作在该类中都有一个对应的方法,针对不同的操作名称,调用相应的方法。它是一个业务逻辑处理,与数据层通信,完成相应的数据操作。 Servicemanager服务的注册与管理。服务的实现完成以后,要为服务定义服务名和操作名。例如登录组件的serviceName="Auhtority_Mgr" operationName=“query_AuthoritysWithUserID” 。然后向ServiceManager进行注册。每一种服务都对应一个业务逻辑处理XXXBLH。

客户端(服务请求者):当用户点击登录时,想要调用sevice端的服务。必须在配置文件中给出服务的名称和操作名称。

<serviceCall serviceName="Auhtority_Mgr" operationName=“query_AuthoritysWithUserID” />。

Soap代理根据用户的请求,将请求的消息转换成soap消息格式,创建连接,与服务端进行通信。 Service端的soap引擎监听到请求,从soap消息中取出服务名和操作名。

通过servicemanager找到该服务对应的业务逻辑处理XXXBLH,然后执行该业务逻辑,将返回的结果封装成soap消息,返回客户端。
