1、RDIFramework.NET 工作流程组件介绍
RDIFramework.NET框架V2.8以下版本不包含工作流程组件，在实际使用过程中，很多客户提出了让我们在框架中提供对工作流程的想法，终于经过数月的奋战，在V2.8版本开始提供对工作流的支持。
RDIFramework.NET工作流程组件是以RDIFramework.NET框架为支撑，根据我们多年的项目经验和项目实践，结合国内各大工作流产品的特点研发的一套流程管理组件。该组件不仅考虑到从零搭建业务系统，也考虑到与现有业务系统的整合。从零搭建系统我们可以使用RDIFramework.NET框架以基础，来快速搭建业务系统。与现有系统的整合，我们的流程引擎提供了丰富的功能接口，供三方业务系统调用，并提供组件的全部源码方便用户进行整合。RDIFramework.NET工作流程组件采用SOA架构模式，流程引擎支持WCF方式访问。支持B/S、C/S系统，同时支持SQLServer、ORACLE等主流数据库。
RDIFramework.NET━工作流组件主要涵盖工作流的设计与定义、流程实例的发起与运行、业务流程的监控与管理、工作流组件与业务系统的集成与协作等内容。
2、WinForm业务协同平台
业务协同平台是流程系统与用户交互的工作平台，所有的业务表单都通过平台展现，用户在该平台上处理日常业务（启动任务、处理任务、查看参与的任务，查看流程状态）。用户不必关心流程如何流转，只要处理好自己的业务表单即可，任务即会根据条件自动流转到下一个处理者。
2.1.1、日常业务

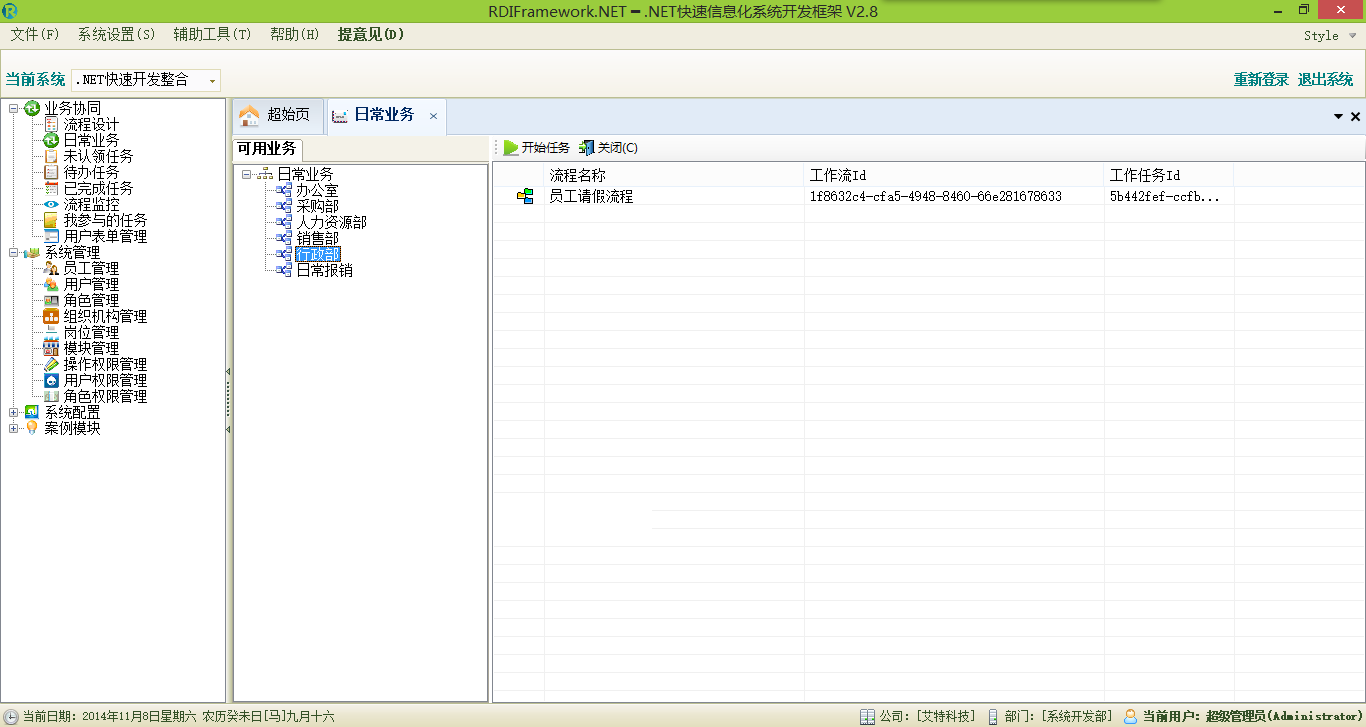

“日常业务”模块主要展示了当前登录用户可以启动的业务流程列表。流程引擎会自动根据当前用户可以启动的业务流程自动加载流程列表到“可用业务”树中。“日常业务”模块主界面如下图所示：
在“可用业务”列表选择一个分类，在右侧选择我们需要启动的业务流程，点击“开始任务”，即可启动一个任务，如下图所示，我们启动了“员工请假流程”。
图：启动任务界面
在“启动任务”主界面，表单列表会显示主表单中所有的子表单列表，以供用户输入各表单必要信息。
RDIFramework.NET 工作流程组件支持多个业务表单，在有的审批流程中可能需要多个业务表单的展示，这在我们的工作流程组件中可以很好的支持。
2.1.2、未认领任务
处理任务前，首先要认领任务。认领任务到“未认领任务”主界面进行认领，如下图所示。选择待认领的任务后点击“认领任务”就可以对所选任务进行认领，认领的任务就进入了“待办任务”列表。同时我们也可以按业务名称以及任务时间进行精确或模糊查询。
图：未认领任务界面
2.1.3、待办任务
“待办任务”模块是我们真正处理业务的地方，已认领的任务会进入到“待办任务”列表中，在这儿我们可以按条件搜索待办任务、处理所选任务、放弃认领所选任务、查看所选任务的流程图、查看所选任务的处理记录。待办任务主界面如下图所示：
图：待办任务主界面
2.1.3.1、处理任务
在“待办任务”窗口，选择一个任务后点击“处理任务”，即可打开“处理任务”主界面，如下图所示，“处理任务”界面上方的命令按钮都是根据当前任务节点的设置动态生成的，业务表单列表也是根据配置自动展示。
图：处理任务界面
“退回给...修改”
“退回给...修改”一般是“退回上一步”或者是退回给前一任务的提交者。一般用于发现业务流程不符审批要求，需要上一任务处理者重新处理时，可以单击此按钮。
任意退回

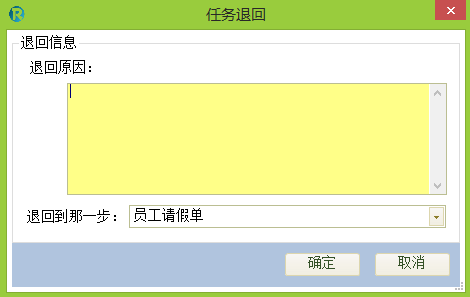

“任意退回”可以指定退回到已经执行过的某一任务节点，如下图所示，需要填写退回原因。
图：任务退回
指派
任务在需要指派给别人处理时使用指派功能，指派规则：
1、只有认领的任务才能指派，通过指派任务就会到达被指派人的未认领任务里，原处理者实例标记为已指派某人处理。
2、被指派人如果不接受被指派的任务，可以放弃认领任务。
3、只能指派给具体的一个人，指派后原处理人还可以继续处理该任务。
4、被指派过的任务，可以再次指派。
点击“指派”命令按钮，即可打开“任务指派”窗口，如下图所示：
图：任务指派
在“选择要指派的人”文本框右边的“...”按钮即可打开用户选择界面，选择要指派的人即可。用户选择界面如下图所示：
图：用户选择
认领
可以在此界面“认领”任务。
草稿
“草稿”命令按钮主要功能就是先不提交到下一任务，只是对当前各表单的填写，审批意思等进行保存，以后再进行提交。
放弃认领
放弃认领的任务，任务重新回到未认领任务中，其他人就可以认领该任务（共享的任务），是认领任务的逆过程。
提交
点击“提交”命令按钮，流程引擎即可根据当前流程的定义进行自动流转到下一任务节点。同时要保存当前任务节点的业务数据，业务数据中可能含有流程需要的信息，所以在提交时先保存业务信息。业务数据和流程数据的设计尽量分开，业务信息可以经过复杂的处理。业务信息提交成功后就可以进行流程流转信息处理，如果失败根据实际情况判断是否删除已保存的业务数据，提供删除业务数据的接口。
2.1.3.2、放弃认领
在“待办任务”主界面，可以对已认领的任务放弃认领，放弃认领后任务进入未认领任务列表。
2.1.3.3、查看流程图
在“待办任务”主界面，选择一个任务，点击“查看流程图”，即可查看所选任务以图形方式展示的流程执行情况图，如下所示：
图：流程执行状态图
在流程执行状态图上，彩色表示已经走过的流程节点，灰色表示未走过的流程节点，通过流程图可以清晰的看到流程所处位置和后面的路线。
2.1.3.4、处理记录
在“待办任务”主界面，选择一个任务，点击“处理记录”，即可查看所选任务的所处理记录，如下所示：
图：流程处理记录
2.1.4、已完成任务
任务处理完成，进入到“已完成任务”列表，如下图所示。在已完成任务模块可以按条件查询已完成的任务，查看所选任务、查看任务流程图等。
图：已完成任务主界面
2.1.4.1、查看任务
在“已完成任务”列表中选择一个任务，点击“查看任务”按钮，可以查看所选任务的详细信息，包含任务的业务表单列表、流程处理情况、审批列表、审批表单等。
选择“流程处理情况”可以查看流程的处理信息，如下图所示：
图：已完成任务-流程处理情况
在上面的窗口中，对于已提交的任务，在待处理用户未认领的情况下，可以单击“撤回修改”按钮对已完成任务重新处理。
选择“请假单”可以查看业务表单，如下图所示：
图：已完成任务-请假单表单
选择“审批列表”可以查看整个审批情况，如下图所示：
图：已完成任务-审批列表
2.1.4.1、查看流程图

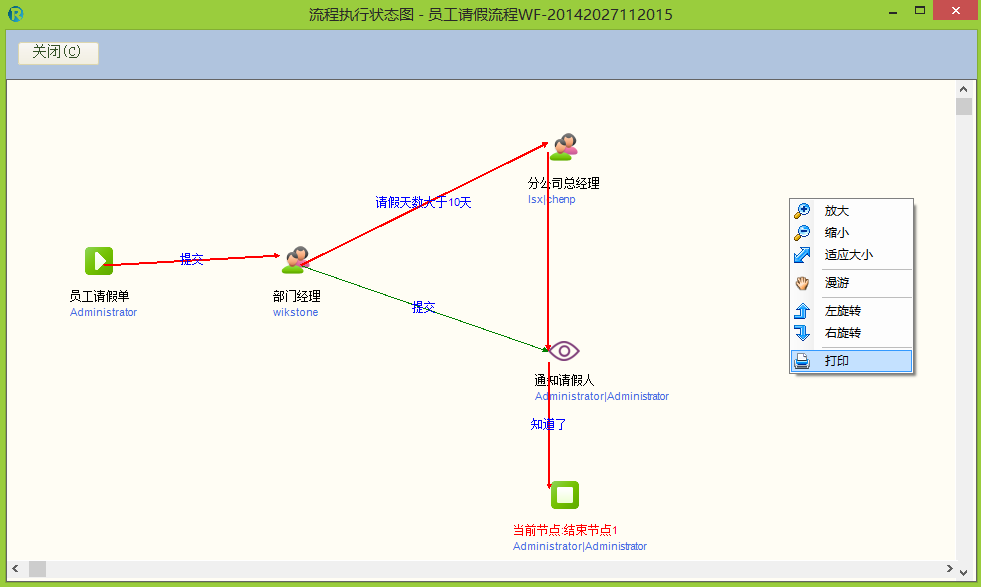

在“已完成任务”主界面，选择一个任务，点击“查看流程图”，即可查看所选任务以图形方式展示的流程执行情况图，如下所示：
图：已完成任务-流程执行状态图
在上图中，我们可通过快捷菜单对流程图执行相应的操作，如：放大、缩小、漫游、打印等。
2.1.5、流程监控
流程监控模块主要用于监控流程的执行情况，界面上通过不同颜色显示流程的几种状态，如：还未执行、正在办理、正常结束。在流程监控主界面，我们可以组合条件搜索业务流程，同时还可以查看所选业务流程的状态以及处理记录。流程监控主界面如下图所示：
图：流程监控
2.1.6、我参与的任务
我参与的任务窗口列出了所有当前登录用户参与的任务列表，我们在这儿可以查看处理过的任务的同时也可以查看任务的流程图以了解流程执行的情况。
图：我参与的任务 |
